FIZYKA 1(2), Laboratoria + sprawozdania


nr

ćwicz.

203

Data

22.04. 1998

Tomasz Tritt

Wydział

Elektryczny

Semestr

II

grupa E10

nr lab. 5

Prowadzący dr Wanda Polewska

przygotowanie

wykonanie

ocena ostatecz.

Temat: Wyznaczanie pojemności kondensatora za pomocą drgań relaksacyjnych.

  1. Pojemność kondensatora.

Kondensatorem nazywamy układ dwóch okładek metalowych dowolnego kształtu rozdzielonych dielektrykiem. W stanie naładowania na każdej z okładek znajduje się ładunek elektryczny Q o przeciwnym znaku, a między okładkami napięcie U. Pojemność kondensatora to stosunek ładunku do napięcia:

0x01 graphic
.

Pojemność kondensatora zależy od jego kształtu, rozmiarów, wzajemnej odległości okładek i od rodzaju zastosowanego dielektryka.

  1. Ładowanie kondensatora

Pjoemność C ładuje się poprzez dołączenie SEM do obwodu zawierającego szeregowo połączone opór R i pojemność C, natomiast rozładowanie przez odłączenie SEM od obwodu.

W dowolnym momencie procesu ładowania na okładkach znajduje się ładunek q, a w obwodzie płynie prąd i. Zgodnie z II prawem Kirchhoffa spadki napięć na kondensatorze i oporniku są kompensowane przez SEM źródła:

0x01 graphic
.

Po zróżniczkowaniu tego równania i uwzględnieniu związku i=dq/dt otrzymamy:

0x01 graphic
.

Jest to równanie różniczkowe o zmiennych rozdzielonych. Po obustronnym scałkowaniu otrzymujemy rozwiązanie:

0x01 graphic
,

gdzie i0 jest stałą całkowania określoną przez warunki początkowe.

W dowolnej chwili napięcie na kondensatorze wynosi Uc=-Ri i zmienia się w czasie zgodnie z równaniem:

0x01 graphic

Po dostatecznie długim czasie kondensator zostaje naładowany całkowicie. Praktycznie dla t, Uc0 kondensator uważa się za naładowany, gdy t=5RC.

  1. Rozładowywanie kondensatora

Prąd i napięcie rozładowywania wynoszą odpowiednio:

0x01 graphic

Wielkość RC występującą w powyższych równaniach nazywa się stałą obwodu (ma ona wymiar czasu). Określa ona prędkość ładowania i rozładowywania obwodu.

Jeśli w obwodzie RC dołączymy równolegle do kondensatora neonówkę wówczas występują w obwodzie niesymetryczne wzrosty i spadki napięć na kondensatorze nazywane drganami relaksacyjnymi.

  1. Drgania relaksacyjne

Polegają one na tym, że napięcie na kondensatorze, ładowanym ze źródła, rośnie napięcie aż do pewnej wartości Uz (napięcia zapłonu), kiedy to zapala się neonówka. Neonówka posiada mały opór, więc kondensator szybko się rozładowuje, aż napięcie osiągnie wartość napięcia gasnięcia Ug (neonówka gaśnie). Znów następuje ładowanie kondensatora, jego rozładowanie i tak dalej. Ponieważ opór jarzącej się neonówki jest bardzo mały to czas rozładowania stanowi mały ułamek całego okresu i możemy przyjąć, że okres drgań relaksacyjnych jest rówy czasowi ładowania kondensatora od napięcia Ug do Uz

W pierwszym cyklu ładowania napięcie U0 zostanie osiągnięte po czasie t0, zatem

0x01 graphic
,

gdzie U0 napięciem źródła.

Pisząc podobne równanie dla chwili t0+T:

0x01 graphic

znajdujemy wzór na okres:

0x01 graphic
.

Ostatecznie zastępując logarytm naturalny z powyższego równania (stały dla danej neonówki i danego napięcia) przez K otrzymujemy:

0x01 graphic
.

Zatem okres drgań relaksacyjnych jest wprost proporcjonalny do pojemności i oporu.

  1. Zasada pomiaru

By obliczyć pojemnośc kondensatorów najpierw należy wyznaczyć stałą K. W tym celu używamy znanych oporników oraz kondensatora wzorcowego (dekadowego) o znanej pojemności. Okres mierzymy za pomocą sekundomierza (licząc ilość np. 20 błysków neonówki).

Następnie podłączając do obwodu szukane pojemności możemy obliczyć ich wartości.

  1. Pomiary i obliczenia

(przeprowadzone dla U=200 [V])

  1. wyznaczanie stałej K

T=0,01 [s]

C [F]

T dla 20 okresów

3,30E+06

6,60E+06

9,90E+06

1,32E+07

1,65E+07

2,20E-07

-

-

6,7

7,9

9,2

4,70E-07

4,9

8,3

11,4

15

17,4

7,50E-07

8,3

12,5

18,1

25,8

31,1

1,00E-06

9,8

17,2

26,4

35,2

44,9

C [F]

T dla 1 okresu

3,30E+06

6,60E+06

9,90E+06

1,32E+07

1,65E+07

2,20E-07

-

-

0,335

0,395

0,46

4,70E-07

0,245

0,415

0,57

0,75

0,87

7,50E-07

0,415

0,625

0,905

1,29

1,555

1,00E-06

0,49

0,86

1,32

1,76

2,245

C [F]

K

K średnie

3,30E+06

6,60E+06

9,90E+06

1,32E+07

1,65E+07

2,20E-07

-

-

0,153810836

0,136019284

0,126721763

0,138850627

4,70E-07

0,157962605

0,133784655

0,122501612

0,120889749

0,112185687

0,129464861

7,50E-07

0,167676768

0,126262626

0,121885522

0,13030303

0,125656566

0,134356902

1,00E-06

0,148484848

0,13030303

0,133333333

0,133333333

0,136060606

0,13630303

obliczanie K

Stosując wzór:

0x01 graphic

Przykładowe obliczenia:

0x01 graphic

Wartość średnią współczynnika K obliczam ze średniej aytmetycznej wartości średnich dla różnych pojemności kondensatora i wynosi ona:

0x01 graphic

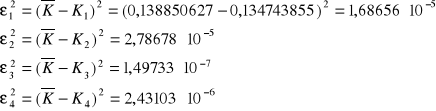

a średni błąd kwadratowy średniej arytmetycznej wynosi:

0x01 graphic

0x01 graphic

Zestawienie wyników:

0x01 graphic

  1. wyznaczanie pojemności kondensatorów

T=0,01 [s]

C [F]

T dla 20 okresów

3,30E+06

6,60E+06

9,90E+06

1,32E+07

1,65E+07

Cx1

-

-

7

8,1

9,3

Cx2

6,3

9,4

12,2

14,4

17,6

Cx3

9

16,4

24,3

30,3

37

C [F]

T dla 1 okresu

3,30E+06

6,60E+06

9,90E+06

1,32E+07

1,65E+07

Cx1

-

-

0,35

0,405

0,465

Cx2

0,315

0,47

0,61

0,72

0,88

Cx3

0,45

0,82

1,215

1,515

1,85

C [F]

T dla 1 okresu

Cxi średnie

3,30E+06

6,60E+06

9,90E+06

1,32E+07

1,65E+07

Cx1

-

-

2,62376E-07

2,27705E-07

2,09151E-07

2,33077E-07

Cx2

7,08415E-07

5,285E-07

4,57284E-07

4,04808E-07

3,95813E-07

4,98964E-07

Cx3

1,01202E-06

9,22064E-07

9,10819E-07

8,51784E-07

8,32106E-07

9,05759E-07

obliczanie Cxi

Stosując wzór:

0x01 graphic

Przykładowe obliczenia:

0x01 graphic

Wartość średnią pojemności kondensatorów Cx1, Cx2 i Cx3 obliczam ze średniej aytmetycznej wartości średnich dla różnych wartości rezystancji i wynosi ona:

0x01 graphic

a średni błąd kwadratowy średniej arytmetycznej dla poszczególnych wartości kondensatorów i pomnożonych odpowiednio przez współczynniki Studenta-Fishera:

0x01 graphic

Zestawnienie wyników:

0x01 graphic

  1. Wnioski i uwagi

Otrzymane wartości w przypadku Cx1, Cx2 i Cx3 są zgodne lub niewiele różniące się z danymi podanymi przez producenta kondensatorów, które wynoszą:

Cx1=0,2220% [F]

Cx2=0,47 K [F]

Cx3=1 K [F]

gdzie K oznacza pewien przedział tolerancji.

Do wykonywania pomiarów ilości błyśnięć neonówki przydatny byłby czujnik podobny do tego w ćwiczeniu wyznaczania przyspieszenia ziemskiego za pomocą wahadeł: rewersyjnego i matematycznego (101), gdyż w przypadku pomiarów dla małych rezystancji (dwóch pierwszych pozycji z tabeli) i małych pojemności (0x01 graphic
oraz Cx1) ludzkie oko nie jest w stanie wystaczająco dokładnie "wyłapać" błysków o9 tak dużej częstotliwości.

Zatem średnie wartości Cxi wynoszą [F]:

0x01 graphic
