2.Płyta pomostowa

2.1.Zestawienie obciążeń

rozstaw podłużnic L = 0,25m

obliczenia na 1cm blachy

charakterystyczne

qbK = 20kN/m3 * 0,09m * 0,01m = 0,018kN/m

obliczeniowe

max qbO = qbK*1,5 = 0,027kN/m

min qbO = qbK*0,9 = 0,0162kN/m

charakterystyczne

qiK = 14kN/m3 * 0,01m * 0,01m = 0,0014kN/m

obliczeniowe

max qiO = qiK*1,5 = 0,0021kN/m

min qiO = qiK*0,9 = 0,00126kN/m

charakterystyczne

qbK = 78,5kN/m3 * 0,022m*0,01m = 0,0173 kN/m

obliczeniowe

max qbO = qbK*1,2 = 0,0207 kN/m

min qbO = qbK*0,9 = 0,0156 kN/m

charakterystyczne

qK= 0,018kN/m +0,0014kN/m +0,0173 kN/m = 0,0367kN/m

obliczeniowe

max qo=0,027kN/m +0,0021kN/m +0,0207 kN/m = 0,0498kN/m

min qo=0,0162kN/m +0,00126kN/m+0,0156 kN/m =0,03306kN/m

charakterystyczne

K = 800 kN rozpiętość przęsła L =0,25m

 = 1,35 - 0,005L = 1,349 => 1,325

Kk = 800 kN * 1,325 = 1060 kN

obliczeniowe

max Ko = 1060 kN * 1,5 = 1590 kN

Pc = Ko/8 = 1590 kN / 8 = 198,75 kN

charakterystyczne

qK = 4kN/m2 * 0,01m = 0,04kN/m

obliczeniowe

qO = q*1,5*L = 6kN/m2 * 0,01m = 0,06kN/

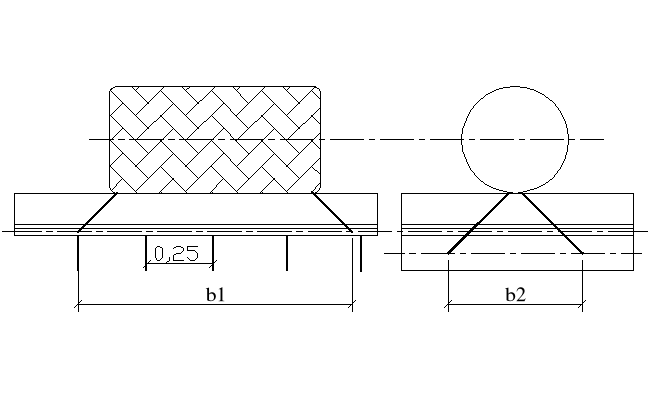

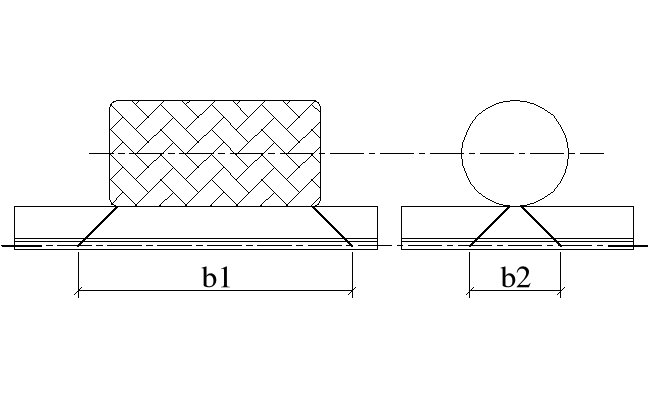

2.2.Rozkład obciążenia K

0x01 graphic
grubość asfaltobetonu g = 0,09m

grubość izolacji g = 0,01m

połowę gr. blachy g = 0,011m H = 0,111m

b1 = 0,6m+2*H = 0,822m

b2 = 0,2m+2*H = 0,422m

QK = Pc/(b1*b2) = 198,75kN/(0,822*0,422)m2 = 572,96 kN/m2

Obciążenie na 1cm blachy

qP = QK* 0,01m = 5,73 kN/m

2.3.Moment max.

linia wpływu momentu przęsłowego

0x01 graphic

M = (qO+maxqo)*(2*F3+F1)+qP*(F1+F3)-minqo*2*F2 =

(0,06+0,0498)kN/m*(2*0,0004+0,00462)m2+5,73kN/m*(0,00462+0,0004)m2

- 0,03306kN/m*2*0,00122m2 = 0,0293 kNm

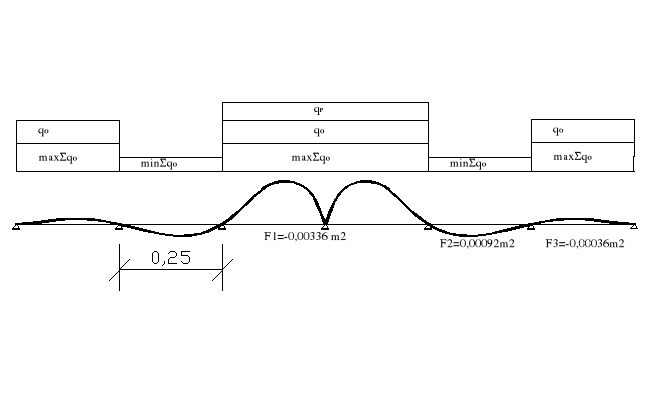

linia wpływu momentu podporowego

0x01 graphic

M = -(qO+maxqo)*(2*F3+2*F1)-qP*F1*2+minqo*2*F2 =

-(0,06+0,0498)kN/m*(2*0,00036+2*0,00336)m2-5,73kN/m*0,00336m2*2+

0,03306kN/m*2*0,00092m2 = -0,0393 kNm

2.4.Sprawdzenie naprężeń

Wx = 0,01m*0,0222m2/6 = 0,81*10-6m3

Naprężenia przęsłowe

σ = M/Wx = 0,0293 kNm/0,81*10-6m3 = 36,2 Mpa < R = 195 MPa

Naprężenia na podporze

σ = M/Wx = 0,0393 kNm/0,81*10-6m3 = 48,5 Mpa < R = 195 Mpa

warunki spełnione

2.5.Obliczenie spoin

a = 0,022m l = 0,01m

Wx = l*a2/6= 0,01m*0,0222/6 = 0,81*10-6m3

Moment max podporowy M = 0,0393 kNm

σ = M/Wx = 0,0393kNm / 0,81*10-6m3 = 48,5 Mpa < sR = 0,85*195 Mpa = 165,75 Mpa

warunek spełniony

3.Podłużnica

3.1.Zestawienie obciążeń

przekrój podłużnicy t = 0,014m h = 0,20m

charakterystyczne

qbK = 20kN/m3 * 0,09m = 1,8kN/m2

obliczeniowe

max qbO = qbK*1,5 = 2,7kN/m2

min qbO = qbK*0,9 = 1,62kN/m2

charakterystyczne

qiK = 14kN/m3 * 0,01m = 0,14kN/m2

obliczeniowe

max qiO = qiK*1,5 = 0,21kN/m2

min qiO = qiK*0,9 = 0,126kN/m2

charakterystyczne

qPK = 78,5kN/m3 *(0,2m*0,014m+0,25m*0,022m) = 0,651 kN/m

obliczeniowe

max qPO = qPK*1,2 = 0,977 kN/m

min qPO = qPK*0,9 = 0,586 kN/m

charakterystyczne

qK= 1,8kN/m2 + 0,14kN/m2 = 1,94 kN/m2

obliczeniowe

max qo=2,7kN/m2 +0, 21kN/m2 = 2,91kN/m2

min qo=1,62kN/m2 + 0, 126kN/m2 = 1,746kN/m2

charakterystyczne

K = 800 kN rozpiętość przęsła L =2m

 = 1,35 - 0,005L = 1,34 => 1,325

Kk = 800 kN * 1,325 = 1060 kN

obliczeniowe

max Ko = 1060 kN * 1,5 = 1590 kN

Pc = Ko/8 = 1590 kN / 8 = 198,75 k

charakterystyczne

qK = 4kN/m2

obliczeniowe

qO = q*1,5 = 6kN/m2

3.2.Rozkład obciążenia K

0x01 graphic

grubość asfaltobetonu g = 0,09m

grubość izolacji g = 0,01m

gr. blachy g = 0,022m

połowę gr. podłużnicy g = 0,10m H = 0,222m

b1 = 0,6m+2*H = 0,822m

b2 = 0,2m+2*H = 0,644m

QK = Pc/(b1*b2) = 198,75kN/(0,822*0,644)m2 = 375,448 kN/m2

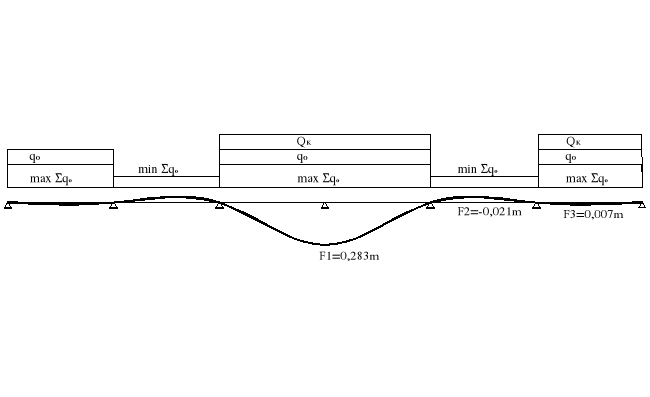

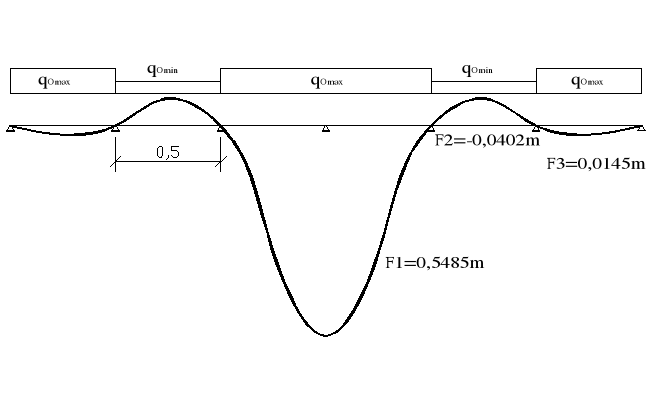

3.3. Zebranie obciążeń na podłużnice poprzez linie wpływu

reakcji podporowej podłużnicy

0x01 graphic

minq = minqo*2*F2 + min qPo = 1,746kN/m2*2* 0,021m+ 0,586kN/m = 0,6594kN/m

maxq = (qO + maxqo)*(F1+2F3) + maxqPo = (6+2,91)kN/m2 * (0,283+2*0,007)m

+0,977 kN/m = 3,623kN/m

qQ = QK*F1 = 375,448kN/m2*(0,283m+0,007m) = 108,88 kN/m

3.4.Momenty maksymalne

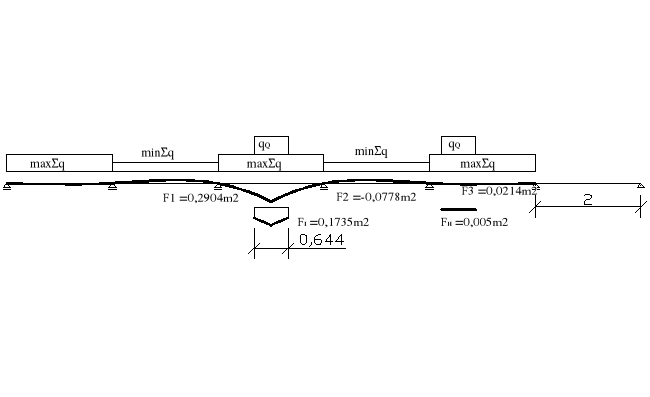

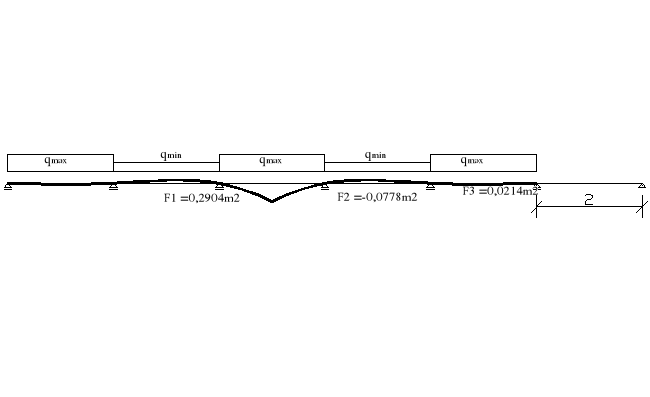

- moment przęsłowy

0x01 graphic

M = maxq * (2*F3+F1) + qQ * (FI+FII )- minq * F2 = 3,623kN/m*(2*0,0214+0,2904)m2

+108,88kN/m*(0,1735+0,005)m2 - 0,6594kN/m*2*0,0778 m2 = 20,539 kNm

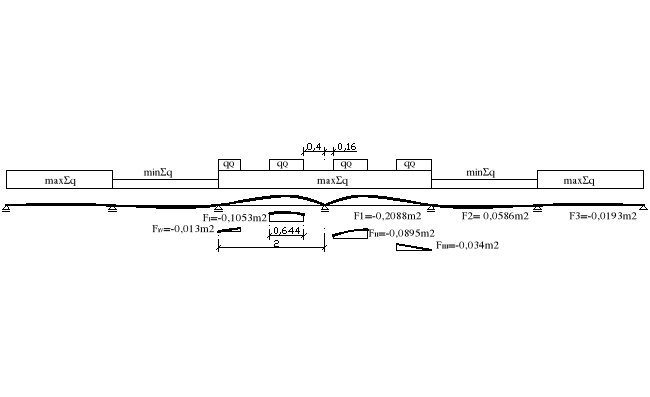

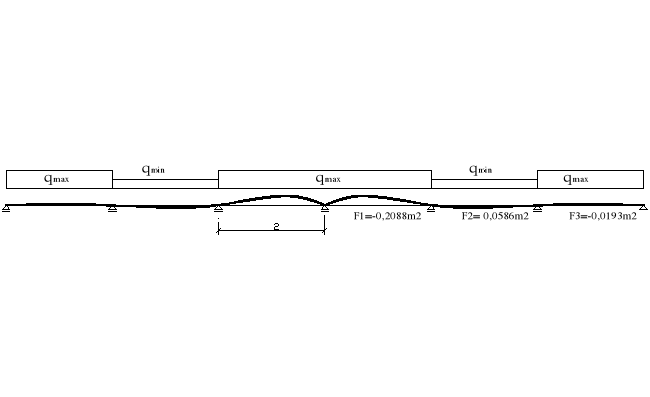

- moment podporowy

0x01 graphic

M = maxq * (2*F3+2*F1) + qQ * (FI+FII+FIII+FIV) - minq*2*F2 =

-3,623kN/m*(2*0,0193+2*0,2088)m2 -108,88kN/m*

(0,1053+0,0895+0,013+0,034)m2 + 0,6594kN/m*2*0,0586m2

= -27,9 kNm

3.5.Sprawdzenie naprężeń maksymalnych

3.5.1.Przyjęcie szerokości współpracującej płyty

b/L = 0,125m/2m = 0,062

Fz /bg = 0,0028m2/(0,125m*0,022m) = 1,0 => interpolowano  = 0,71

b0 = b*  = 0,125m*0,71 = 0,089m

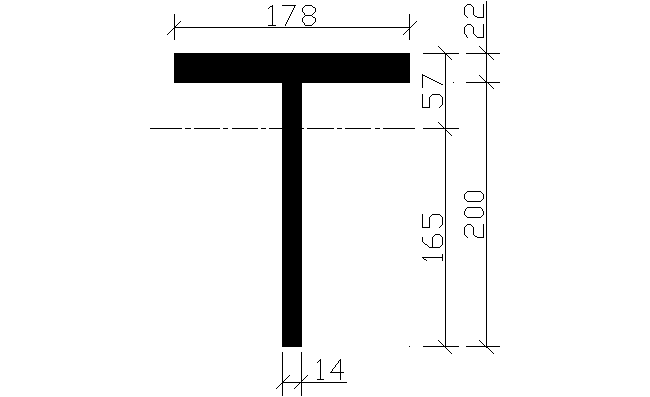

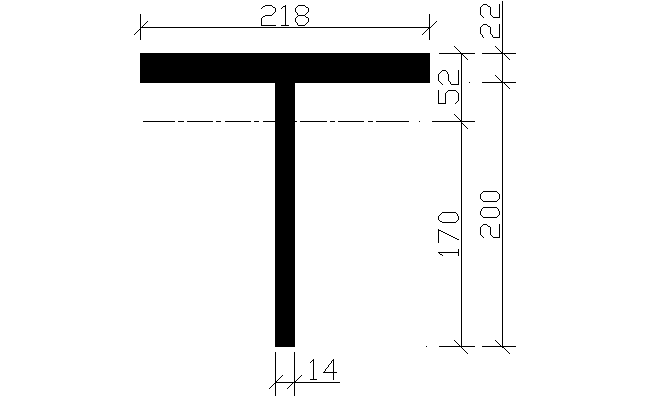

3.5.2.Przekrój skorygowany

0x08 graphic

---------------- REGIONS ----------------

Area: 0.0067

Perimeter: 0.8000

Bounding box: X: -0.0890 -- 0.0890

Y: -0.1647 -- 0.0573

Centroid: X: 0.0000

Y: 0.0000

Moments of inertia: X: 0.0296E-3

Y: 0.0000

Product of inertia: XY: 0.0000

Radii of gyration: X: 0.0664

Y: 0.0393

Principal moments and X-Y directions about centroid:

I: 0.0296E-3 along [0.0000 1.0000]

J: 0.0000 along [-1.0000 0.0000]

Wx = Jx/z = 0,0296*10-3m3/0,165m = 0,1794*10-3m3

Wx = Jx/z = 0,0296*10-3m3/0,057m = 0,5193*10-3m3

3.5.3.Sprawdzenie naprężeń

w przęśle

σ = M/Wx = 20,539 kNm/0,1794*10-3m3 = 114,49 MPa < R = 195 MPa

warunek spełniony

na podporze

σ = M/Wx = 27,9 kNm/0,1794*10-3m3 = 155,52 MPa < R = 195 MPa

warunek spełniony

3.6.Sprawdzenie stateczności miejscowej

grubość środnika t = 0,014m

wysokość środnika h = 0,2m

odstęp usztywnień e = 2m

 = b/g = 0,2m/0,014m = 14,3

 [200/R]1/2 = 1,013  przy ścinaniu = 91,17 γ   [200/R]1/2 można nie sprawdzać

przy zginaniu = 121,56 stateczności miejscowej

3.7.Sprawdzenie naprężeń stycznych

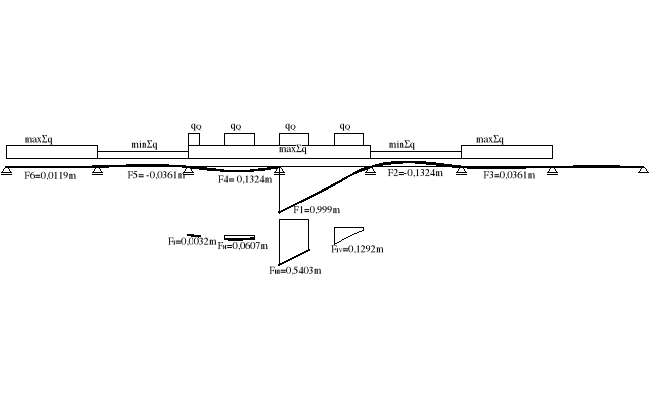

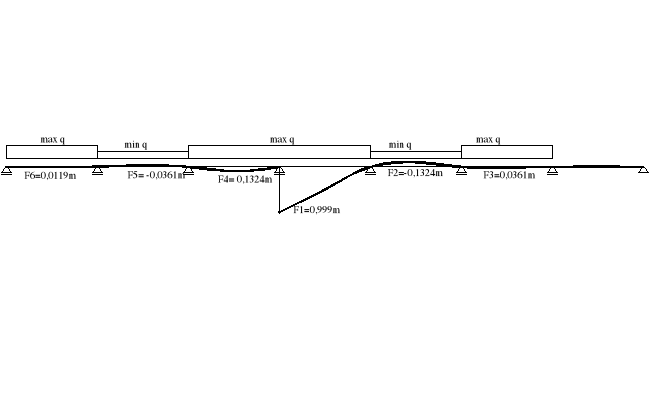

3.7.1.Linia wpływu siły tnącej

0x01 graphic

T = maxq * (F1+F3+F4+F6) + qQ * (FI+FII+FIII+FIV) - minq*(F2+F5) =

3,623kN/m*(0,999+0,0361+0,1324+0,0119)m + 108,88 kN/m*

(0,5403+0,0032+0,0607+0,1292)m - 0,6594 kN/m*(0,1324+0,0361)m

= 84,01kN

3.7.2.Naprężenia styczne w środniku

 = T/(ht) = 84,01kN/(0,2m*0,014m) = 30 Mpa < Rt = 115 Mpa

warunek spełniony

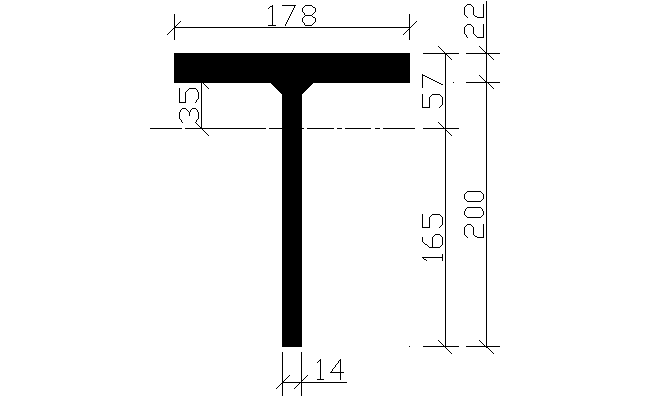

3.8.Sprawdzenie nośności spoin pachwinowych

T = 62,99 kN

0x08 graphic

0x01 graphic
A = 0,0044m2

Sx = A*z = ,m2 *0,043m = 0,1892*10-3m3

Jx = 0,0296*10-3m4

 = T*Sx/(Jx*2*a) = 84,01kN*0,1892*10-3m3/

(0,0296*10-3m4*2*0,003m) = 89,5 Mpa

 = 89,5 Mpa < sR = 0,8*195Mpa = 156 Mpa

warunek spełniony

przyjęto spoinę pachwinową ciągłą , obustronną o grubości obl. a = 4 mm

4.Poprzecznica

4.1.Zestawienie obciążeń

przekrój poprzecznicy t = 0,014m h = 0,30m

charakterystyczne

qbK = 20kN/m3 * 0,09m = 1,8kN/m2

obliczeniowe

max qbO = qbK*1,5 = 2,7kN/m2

min qbO = qbK*0,9 = 1,62kN/m2

charakterystyczne

qiK = 14kN/m3 * 0,01m = 0,14kN/m2

obliczeniowe

max qiO = qiK*1,5 = 0,21kN/m2

min qiO = qiK*0,9 = 0,126kN/m2

charakterystyczne

qPK = 78,5kN/m3 *(0,3m*0,014m+2,0m*0,022m) = 3,784kN/m

obliczeniowe

max qPO = qPK*1,2 = 4,54 kN/m

min qPO = qPK*0,9 = 3,4 kN/m

charakterystyczne

qK= 1,8kN/m2 + 0,14kN/m2 = 1,94 kN/m2

obliczeniowe

max qo=2,7kN/m2 +0, 21kN/m2 = 2,91kN/m2

min qo=1,62kN/m2 + 0, 126kN/m2 = 1,746kN/m2

charakterystyczne

K = 800 kN rozpiętość przęsła L =0,25m

 = 1,35 - 0,005L = 1,348 => 1,325

Kk = 800 kN * 1,325 = 1060 kN

obliczeniowe

max Ko = 1060 kN * 1,5 = 1590 kN

Pc = Ko/8 = 1590 kN / 8 = 198,75 k

charakterystyczne

qK = 4kN/m2

obliczeniowe

qO = q*1,5 = 6kN/m2

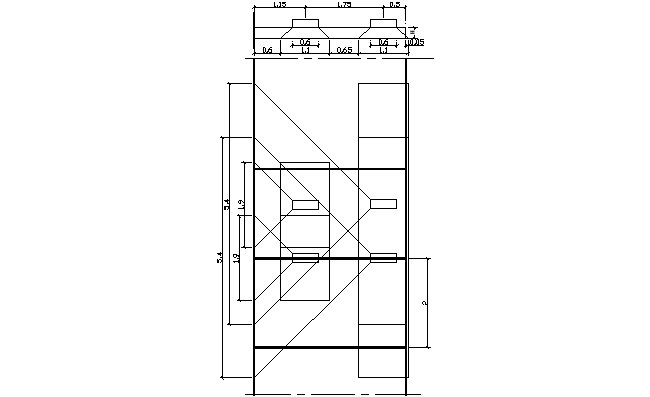

4.2.Rozkład obciążenia od pojazdu K

0x01 graphic

grubość asfaltobetonu g = 0,09m

grubość izolacji g = 0,01m

gr. blachy g = 0,022m H = 0,122m

b1 = 0,6m+2*H = 0,844m

b2 = 0,2m+2*H = 0,444m

QK = Pc/(b1*b2) = 198,75kN/(0,844*0,444)m2 = 530,37 kN/m2

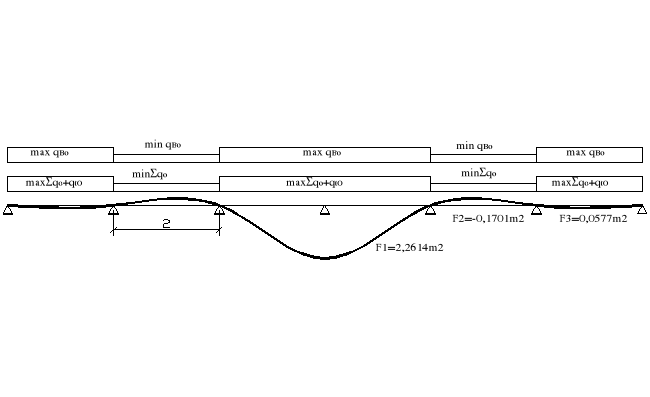

4.3. Zebranie obciążeń na poprzecznice poprzez linie wpływu

reakcji podporowej poprzecznicy

0x01 graphic

minq = minqo*2*F2 + min qPo = 1,746kN/m2*2* 0,1701m+ 3,4kN/m = 3,994kN/m

maxq = (qO + maxqo)*(F1+2F3) + maxqPo = (6+2,91)kN/m2 * (2,2614+2*0,0577)m

+4,54 kN/m = 25,72kN/m

qQ = QK*(FI+FII+FIII)= 530,37 kN/m2*(0,4402m+2*0,2063m) = 452,3 kN/m

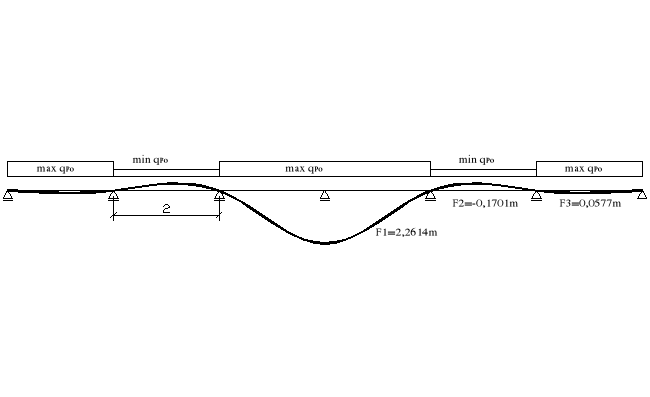

4.4.Zebranie obciążeń podłużnicami na poprzecznice

charakterystyczne

qPK = 78,5kN/m3 *(0,2m*0,014m+0,25m*0,022m) = 0,652kN/m

obliczeniowe

max qPO = qPK*1,2 = 0,978 kN/m

min qPO = qPK*0,9 = 0,587 kN/m

0x01 graphic
max PPo = max qPo*(F1+2*F3) = 0,978kN/m*(2,2614+2*0,0577) = 2,325 kN

min PPo = min qPo*2*F2 =0,587kN/m*2*0,1701m = 0,2 kN

z uwagi na bardzo małe odległości pomiędzy podłużnicami ich ciężary zamieniam na równomiernie rozłożone.

qPomax = max PPo/0,25m = 9,3 kN/m

qPomin = in PPo/0,25m = 0,8 kN/m

4.4.Moment max.

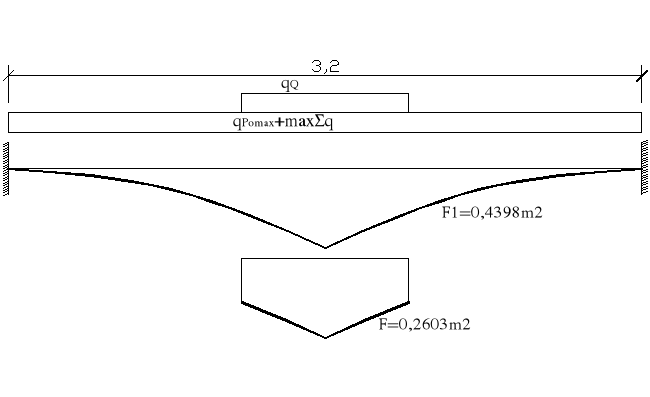

Moment przęsłowy

0x01 graphic

M = (qPomax+maxq)*F1+qQ*F=(9,3+25,72)kN/m*0,4398m2+452,3kN/m*0,2603m2

=133,14kNm

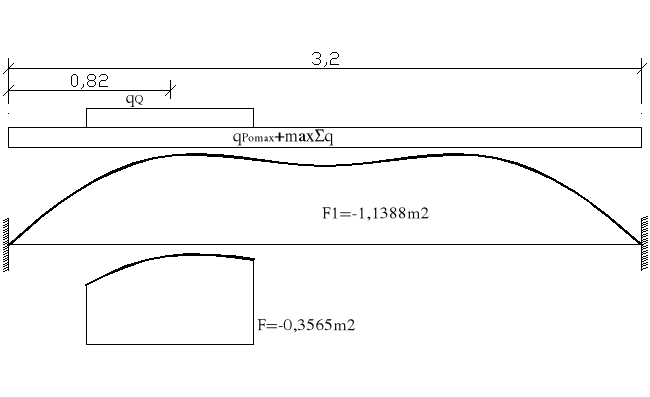

Moment podporowy

0x01 graphic

M = (qPomax+maxq)*F1+qQ*F=(9,3+25,72)kN/m*(-1,1388)m2+452,3kN/m*(-0,3565)m2

= -201,13kNm

4.5.Sprawdzenie naprężeń normalnych

4.5.1.Przyjęcie szerokości współpracującej płyty

b/L = 1m/3,2m = 0,31

Fz/bg = 0,0042m2/(1m*0,022m) = 0,2 =>  = 0,37

b0 =  *b = 0,37*1m = 0,37m

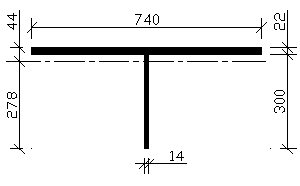

4.5.2.Przekrój skorygowany

0x08 graphic

---------------- REGIONS ----------------

Area: 0.0205

Perimeter: 2.1240

Bounding box: X: -0.3700 -- 0.3700

Y: -0.2780 -- 0.0440

Centroid: X: 0.0000

Y: 0.0000

Moments of inertia:X: 0.00012

Y: 0.0007

Product of inertia: XY: 0.0000

Radii of gyration: X: 0.0761

Y: 0.1905

Principal moments and X-Y directions about centroid:

I: 0.00012 along [1.0000 0.0000]

J: 0.0007 along [0.0000 1.0000]

4.5.3.Sprawdzenie naprężeń

Wx = 0,12*10-3m4/0,278m = 0,4317*10-3m3

w przęśle

σ = M/Wx = 133,14 kNm/0,4317*10-3m3= 308,41 MPa > R = 195 MPa

warunek niespełniony

na podporze

σ = M/Wx = 201,13 kNm/0,1794*10-3m3 = 465,9 MPa > R = 195 MPa

warunek niespełniony

4.5.4.Zmiana przekroju poprzecznicy

zmiany:

grubość środnika g = 0,02m

dolna półka g = 0,02m , b = 0,15m

charakterystyczne

qPK = 78,5kN/m3 *(0,3m*0,02m+2,0m*0,022m+0,15m*0,02m) = 4,16kN/m

obliczeniowe

max qPO = qPK*1,2 = 4,992 kN/m

min qPO = qPK*0,9 = 3,744 kN/m

korekta obliczeń

minq = minqo*2*F2 + min qPo = 1,746kN/m2*2* 0,1701m+ 3,744kN/m = 4,338kN/m

maxq = (qO + maxqo)*(F1+2F3) + maxqPo = (6+2,91)kN/m2 * (2,2614+2*0,0577)m

+4,992 kN/m = 26,172kN/m

moment przęsłowy

M = (qPomax+maxq)*F1+qQ*F=(9,3+26,172)kN/m*0,4398m2+452,3kN/m*0,2603m2

=133,34kNm

moment podporowy

M = (qPomax+maxq)*F1+qQ*F=(9,3+26,172)kN/m*(-1,1388)m2+452,3kN/m*(-0,3565)m2

= -201,65kNm

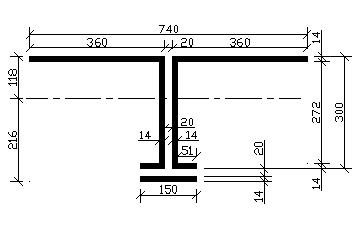

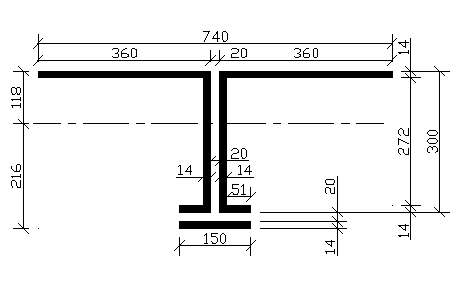

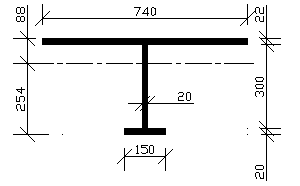

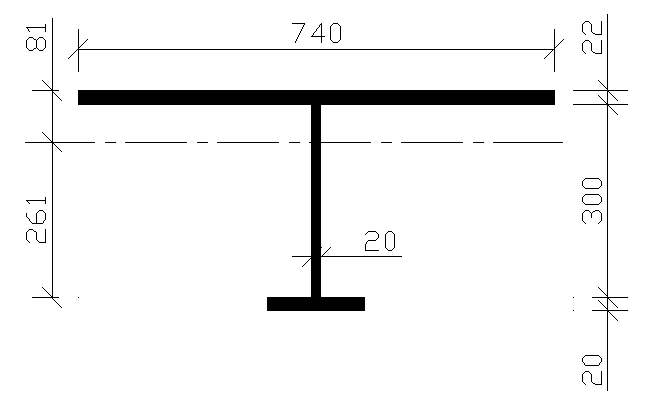

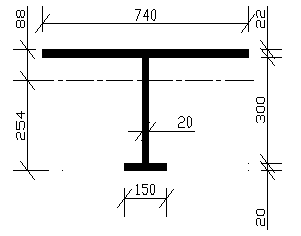

4.5.5.Przekrój skorygowany

0x08 graphic

---------------- REGIONS ----------------

Area: 0.0253

Perimeter: 2.4240

Bounding box: X: -0.3700 -- 0.3700

Y: -0.2547 -- 0.0873

Centroid: X: 0.0000

Y: 0.0000

Moments of inertia: X: 0.00039

Y: 0.0007

Product of inertia: XY: 0.0000

Radii of gyration: X: 0.1199

Y: 0.1721

Principal moments and X-Y directions about centroid:

I: 0.00039 along [1.0000 0.0000]

J: 0.0007 along [0.0000 1.0000]

Wx = Jx / z = 0,39*10-3m4/0,254m = 1,5354*10-3m3

4.5.6.Sprawdzenie naprężeń

w przęśle

σ = M/Wx = 133,34 kNm/1,5354*10-3m3= 86,84 MPa < R = 195 MPa

warunek spełniony

na podporze

σ = M/Wx = 201,65 kNm/1,5354*10-3m3= 131,34 MPa < R = 195 MPa

warunek spełniony

4.6.Sprawdzenie naprężeń stycznych

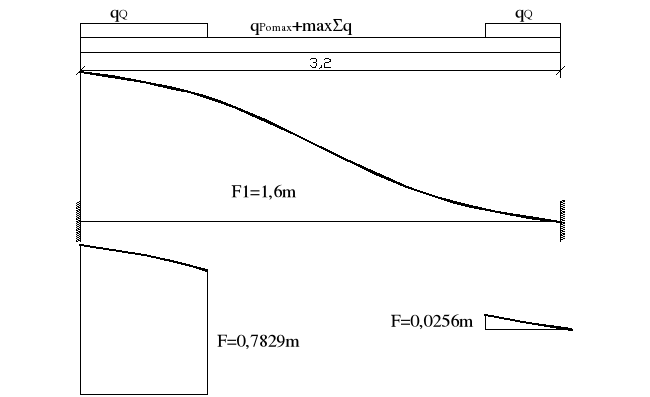

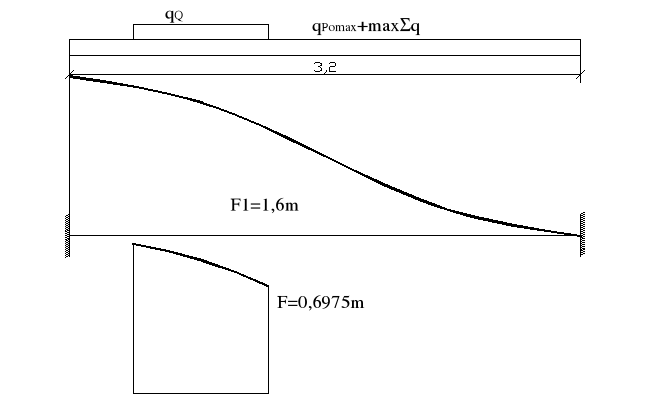

4.6.1.Linia wpływu siły tnącej

0x01 graphic

T = (qPomax+maxq)*F1+qQ*F = =(9,3+26,172)kN/m*1,6m+452,3kN/m*(0,7829+0,0256)m

= 422,44kN

4.6.2.Naprężenia styczne w środniku

 = T/(ht) = 422,44kN/(0,3m*0,02m) = 70,4 Mpa < Rt = 115 Mpa

warunek spełniony

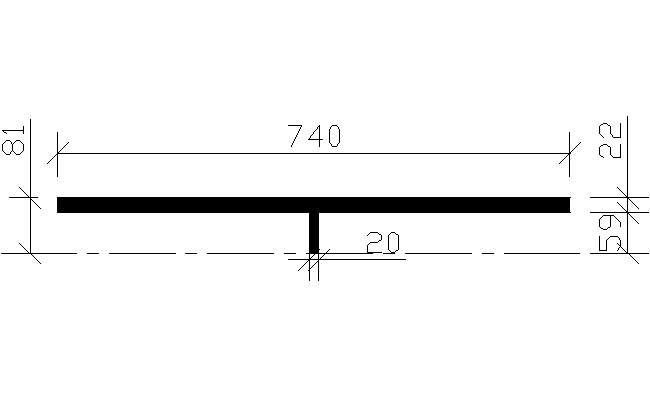

4.7.Sprawdzenie nośności spoin pachwinowych górnych

0x08 graphic
0x08 graphic

Sx = A*z=0,0163m2*0,07m = 1,14*10-3m3

Jx = 0,39*10-3m4

 = T*Sx/(Jx*2*a)=422,44kN*1,14*10-3m3/

(0,39*10-3m4*2*0,004m) = 154,3 Mpa

 = 154,3 Mpa < sR = 0,8*195Mpa = 156 Mpa

warunek spełniony

przyjęto spoinę pachwinową ciągłą , obustronną o grubości obl. a = 4 mm

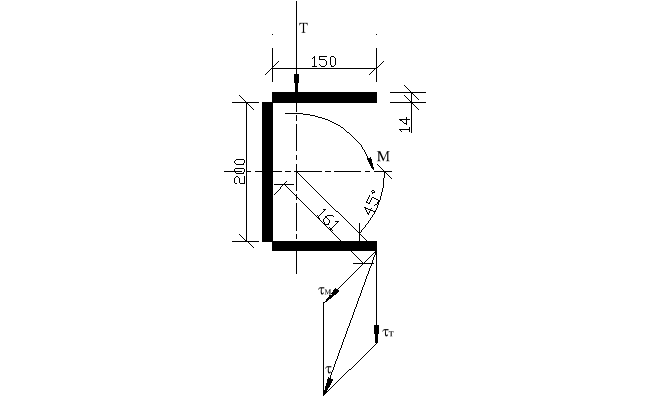

4.8. Sprawdzenie nośności spoin pachwinowych utwierdzenia

poprzecznicy

0x01 graphic

moment podporowy M = 201,65 kNm

siła tnąca T = (qPomax+maxq)*F1+qQ*F =

=(9,3+26,172)kN/m*1,6m+452,3kN/m*0,6975m

= 372,23kN

wstępnie przyjęto spoinę o a = 6 mm

0x08 graphic

---------------- REGIONS ----------------

Area: 0.0072

Perimeter: 1.0676

Bounding box: X: -0.0496 -- 0.1144

Y: -0.1140 -- 0.1140

Centroid: X: 0.0000

Y: 0.0000

Moments of inertia: X: 0.00006

Y: 0.0000

Product of inertia: XY: 0.0000

Radii of gyration: X: 0.0910

Y: 0.0525

Principal moments and X-Y directions about centroid:

I: 0.00006 along [0.0000 1.0000]

J: 0.0001 along [-1.0000 0.0000]

T = T/al. = 372,23kN/[0,006m*(2*0,15m+0,2m)] = 124,08 Mpa

M = Mr/Jx = 201,65kNm*0,161m/0,06*10-3m4 = 541,1 Mpa

 = [(M + T*cos54o)2+(T*sin54o)]1/2 = [(541,1MPa+124,08MPa*0,707)2+(124,08MPa*0,707)2]1/2

= 635,01 MPa > sR = 0,8*195 Mpa = 156Mpa

warunek niespełniony

zmiana sposobu mocowania poprzecznicy

0x08 graphic


---------------- REGIONS ----------------

Area: 0.0214

Perimeter: 3.1480

Bounding box: X: -0.3700 -- 0.3700

Y: -0.2179 -- 0.1101

Centroid: X: 0.0000

Y: 0.0000

Moments of inertia: X: 0.0003

Y: 0.0005

Product of inertia: XY: 0.0000

Radii of gyration: X: 0.1206

Y: 0.1500

Principal moments and X-Y directions about centroid:

I: 0.0003 along [1.0000 0.0000]

J: 0.0005 along [0.0000 1.0000]

σ = My/Jx = 201,65kNm*0,216m/0,3*10-3m4 = 145,2 Mpa

 = T/al = 372,23kN /(2*0,014m*0,3m) = 44,3 Mpa

σz = [(σs)2+3* 2]1/2 = [(145,2/0,8)2+3*44,32]1/2= 197,05 Mpa < 1,1R=1,1*195 = 214,5Mpa

warunek spełniony

Przyjęto spoinę a = 14mm

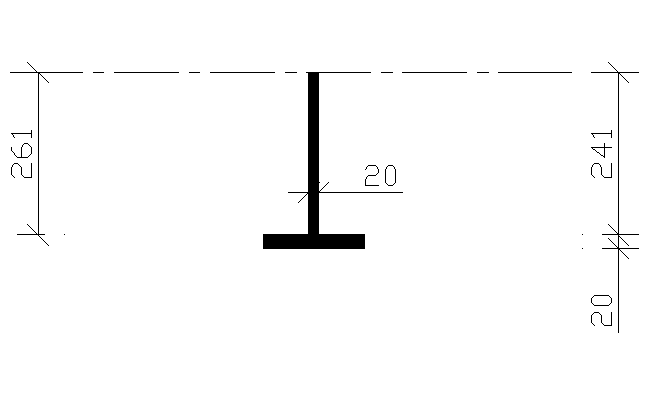

4.9. Sprawdzenie nośności spoin pachwinowych dolnego pasa

poprzecznicy

0x08 graphic
0x08 graphic

Sx = A*z=0,003m2*0,251m = 0,753*10-3m3

Jx = 0,39*10-3m4

 = T*Sx/(Jx*2*a)= 422,44kN*0,753*10-3m3/

(0,39*10-3m4*2*0,004m) = 135,94 Mpa

 = 135,94 Mpa < sR = 0,8*195Mpa = 156 Mpa

warunek spełniony

przyjęto spoinę pachwinową ciągłą , obustronną o grubości obl. a = 4 mm

4.10. Sprawdzenie nośności spoin pachwinowych łączących

podłużnicę z poprzecznicą

moment podporowy z podłużnicy M = 27,9kNm

siła tnąca z podłużnicu T = 84,01kN

0x08 graphic

Wx = 4*(0,008m*0,182m2/6) = 0,173*10-3m3

σ = M/Wx = 27,9kNm/0,173*10-3m3 = 161,27 Mpa

 = T/al = 84,01 kN/(4*0,008m*0,18m) = 14,59 Mpa

σz = [(σs)2+3* 2]1/2 = [(161,27/0,8)2+3*14,592]1/2= 203,17Mpa

σz = 203,17Mpa < 1,1 R = 214,5 MPa

warunek spełniony


4.11.Stateczność środnika poprzecznicy

grubość środnika t = 0,02m

wysokość środnika h = 0,3m

odstęp usztywnień e = 0,25m

 = b/g = 0,3m/0,02m = 15

 [200/R]1/2 = 1,013  przy ścinaniu = 91,17

przy zginaniu = 121,56

   [200/R]1/2 można nie sprawdzać stateczności miejscowej

5.Wspornik pod chodnikowy

rozstaw taki jak poprzecznic 2m

5.1.1.Zestawienie obciążeń

charakterystyczne

qbK = 20kN/m3 * 0,22m = 4,4kN/m2

obliczeniowe

max qbO = qbK*1,5 = 6,6kN/m2

min qbO = qbK*0,9 = 3,96kN/m2

charakterystyczne

qiK = 14kN/m3 * 0,01m = 0,14kN/m2

obliczeniowe

max qiO = qiK*1,5 = 0,21kN/m2

min qiO = qiK*0,9 = 0,126kN/m2

charakterystyczne

qwK = 78,5kN/m3 *(0,25*0,02+2,0*0,022+0,15*0,02)m2 = 4,082kN/m

obliczeniowe

max qwO = qwK*1,2 = 4,9 kN/m

min qwO = qwK*0,9 = 3,674 kN/m

charakterystyczne

qBK = 4kN/m

obliczeniowe

max qBo = qBK *1,5 = 6kN/m

min qBo = qBK *0,9 = 3,6kN/m

charakterystyczny

qGK = 20kN/m3*0,5m*0,2m=2,0kN/m

obliczeniowy

max qGO = qGK *1,5 = 3,0 kN/m

min qGO = qGK *0,9 = 1,8 kN/m

charakterystyczne

qK= 1,8kN/m2 + 0,14kN/m2 = 4,54 kN/m2

obliczeniowe

max qo=2,7kN/m2 +0, 21kN/m2 = 6,81kN/m2

min qo=1,62kN/m2 + 0, 126kN/m2 = 4,086kN/m2

charakterystyczne

qt = 4kN/m2

obliczeniowe

qtO = q*1,5 = 6kN/m2

5.1.2.Zebranie obciążeń podłużnicami na wspornik

charakterystyczne

qPK = 78,5kN/m3 *(0,2m*0,014m+0,25m*0,022m) = 0,652kN/m

obliczeniowe

max qPO = qPK*1,2 = 0,978 kN/m

min qPO = qPK*0,9 = 0,587 kN/m

0x01 graphic
max PPo = max qPo*(F1+2*F3) = 0,978kN/m*(2,2614+2*0,0577) = 2,325 kN

min PPo = min qPo*2*F2 =0,587kN/m*2*0,1701m = 0,2 kN

z uwagi na bardzo małe odległości pomiędzy podłużnicami ich ciężary zamieniam na równomiernie rozłożone.

qPomax = max PPo/0,5m = 4,65 kN/m

qPomin = in PPo/0,5m = 0,4 kN/m

5.1.3.Zebranie obciążeń wspornika poprzez linię wpływu reakcji

0x01 graphic

minq = minqo*2*F2+qPomin+qwo = 4,086kN/m2*2* 0,1701m+ 0,4kN/m+3,674kN/m

= 5,464kN/m

maxq = maxqo*(F1+2F3) + maxqwo+qPomax= 6,81kN/m2 * (2,2614+2*0,0577)m

+4,65 kN/m+4,9kN/m = 25,736kN/m

PBmax = maxqBo*(F1+2F3)- 2*F2*minqBo=6kN/m*(2,2614+2*0,0577)m

-2* 0,1701m *3,6kN/m= 13,04 kN

qt = qtO*(F1+2F3) = 6kN/m2*(2,2614+2*0,0577)m= 14,261 kN/m

PG = max qGO*(F1+2F3)- min qGO*2F2= 3kN/m*(2,2614+2*0,0577)m-1,8kN/m*2*0,1701m

= 6,518 kN

5.2.Moment wspornikowy

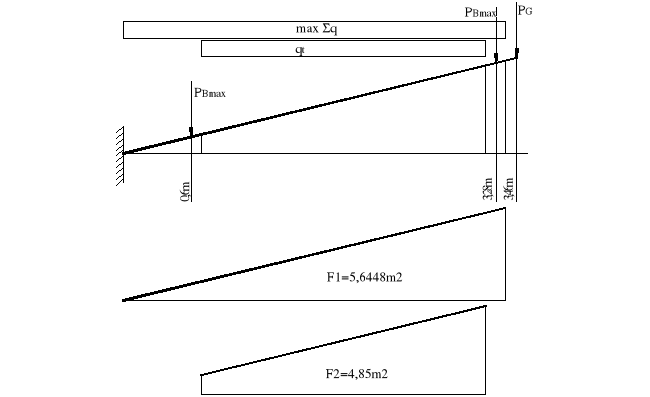

5.2.1.Linia wpływu momentu wspornikowego

0x01 graphic

M = max q*F1+qt*F2+PBmax*(0,6m+3,28m)+PG*3,46m =

25,736kN/m*5,6448m2+14,261kN/m*4,85m2+13,04kN*(0,6+3,28)m

+6,518kN*3,46m = 287,59 kNm

5.3.Sprawdzenie naprężeń normalnych

0x08 graphic
Przekrój taki jak poprzecznica

---------------- REGIONS ----------------

Area: 0.0253

Perimeter: 2.4240

Bounding box: X: -0.3700 -- 0.3700

Y: -0.2547 -- 0.0873

Centroid: X: 0.0000

Y: 0.0000

Moments of inertia: X: 0.00039

Y: 0.0007

Product of inertia: XY: 0.0000

Radii of gyration: X: 0.1199

Y: 0.1721

Principal moments and X-Y directions about centroid:

I: 0.00039 along [1.0000 0.0000]

J: 0.0007 along [0.0000 1.0000]

Wx = Jx / z = 0,39*10-3m4/0,254m = 1,5354*10-3m3

na moment wspornikowy

σ = M/Wx = 287,59 kNm/1,5354*10-3m3= 187,31 MPa < R = 195 MPa

warunek spełniony

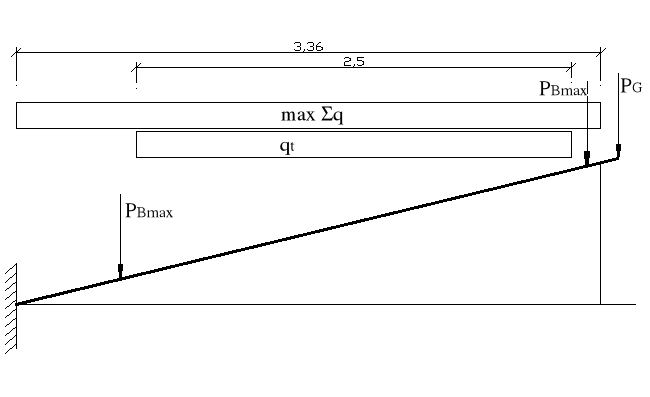

5.4.Siła tnąca

0x01 graphic

T = max q * 3,36m+ qt*2,5m+ 2*PBmax+PG = 25,736kN/m*3,36m+14,261kN/m*2,5m+

2*13,04kN+6,518 kN = 154,72 kN < 422,44kN (siła tnąca w poprzecznicy)

Siła tnąca dużo mniejsza niż w poprzecznicy a przekrój taki sam naprężenia spełnione.

5.5.Spoiny pachwinowe pasów

Spoiny pasa dolnego i górnego przyjmuję takie same jak dla poprzecznicy z uwagi na mniejsze siły we wsporniku ich nośność jest zapewniona .

5.6.Spoiny utwierdzenia wspornika

0x08 graphic

---------------- REGIONS ----------------

Area: 0.0214

Perimeter: 3.1480

Bounding box: X: -0.3700 -- 0.3700

Y: -0.2179 -- 0.1101

Centroid: X: 0.0000

Y: 0.0000

Moments of inertia: X: 0.0003

Y: 0.0005

Product of inertia: XY: 0.0000

Radii of gyration: X: 0.1206

Y: 0.1500

Principal moments and X-Y directions about centroid:

I: 0.0003 along [1.0000 0.0000]

J: 0.0005 along [0.0000 1.0000]

σ = My/Jx = 287,59 kNm *0,118m/0,3*10-3m4 = 113,12 Mpa

 = T/al = 154,72 kN/(2*0,014m*0,3m) = 18,42 Mpa

σz=[(σs)2+3*2]1/2=[(113,12/0,8)2+3*18,422]1/2= 144,95 Mpa < 1,1R=1,1*195 = 214,5Mpa

warunek spełniony

Przyjęto spoinę a = 14mm

Uwaga:

Należy starannie dopasować powierzchnię wspornika do powierzchni dźwigara.

Tak aby dolna ściskana półka wspornika oparła się na całej swej powierzchni.

Frezować.

5.7.Stateczność środnika wspornika

grubość środnika t = 0,02m

wysokość środnika h = 0,3m

odstęp usztywnień e = 0,25m

 = b/g = 0,3m/0,02m = 15

 [200/R]1/2 = 1,013  przy ścinaniu = 91,17

przy zginaniu = 121,56

   [200/R]1/2 można nie sprawdzać stateczności miejscowej

5.8.Sprawdzenie wspornika na obciążenie wyjątkowe

obć. KL A na oś P = 120 kN => na koło PS = 60kN

Moment od wyposażenia bez obć. normowego tłumem patrz pkt.5.2.1.

M = max q*F1+PBmax*(0,6m+3,28m)+PG*3,46m =25,736kN/m*5,6448m2

+13,04kN*(0,6+3,28)m +6,518kN*3,46m = 218,424 kNm

5.8.1.Rozkład obciążenia od samochodu S na wsporniku

grubość kapy chodnikowej g = 0,22m

grubość izolacji g = 0,01m

grubość płyty wspornik. g = 0,02m  => H = 0,25m

b1 = 0,6m + 2*H = 1,1m

0x01 graphic

5.8.2.Zebranie obciążeń wspornika poprzez linię wpływu reakcji

qP1 = PS/b1*b2 = 60kN/( 1,9m*1,1m) = 28,708kN/m2

qP2 = PS/b1*b2 = 60kM/(5,4m*1,1m) = 10,101kN/m2

0x01 graphic

q1 = qP1*(F2+F3) = 28,708kN/m2*(1,6496+0,8833)m = 72,714 kN/m

q2 = qP2*(F1+F4) = 10,101kN/m2*(2,2614+ 2,1978)m = 45,042 kN/m

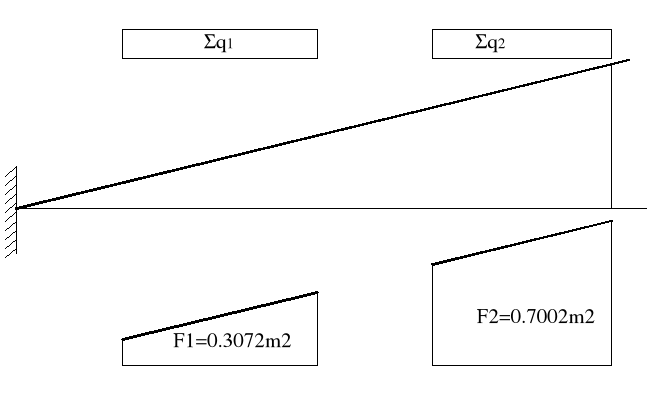

5.8.3.Moment wspornikowy od obć. wyjątkowych

0x01 graphic

M = q1*F1+ q2*F2 = 72,714kN/m*0,3072m2+45,042kN/m*0,7002m2 = 53,876 kNm

Suma momentów działających na wspornik od obciążeń wyjątkowych

M = 218,424 kNm + 53,876 kNm = 272,3 kNm < 287,59 kNm

moment mniejszy od momentu wywołanego obciążeniem normowym

5.9.Sprawdzenie podłużnicy na wsporniku

5.9.1.Zebranie obciążeń

rozstaw podłużnic 0,5m

- kapa chodnikowa

charakterystyczne

qkK = 20kN/m3*0,22m = 4,4kN/m2

obliczeniowe

max qkO = qkK*1,5 = 6,6 kN/m2

min qkO = qkK*0,9 = 3,96 kN/m2

charakterystyczne

qiK = 14kN/m3 * 0,01m = 0,14kN/m2

obliczeniowe

max qiO = qiK*1,5 = 0,21kN/m2

min qiO = qiK*0,9 = 0,126kN/m2

charakterystyczne

qpK = 78,5kN/m3*0,0138m2 = 1,083kN/m

obliczeniowe

max qpO = qpK * 1,5 = 1,625kN/m

min qpO = qpK * 0,9 = 0,975kN/m

charakterystyczne

qt = 4kN/m2

obliczeniowe

qtO = q*1,5 = 6kN/m2

Sumy

q0max = 12,81kN/m2

q0min = 4,09kN/m2

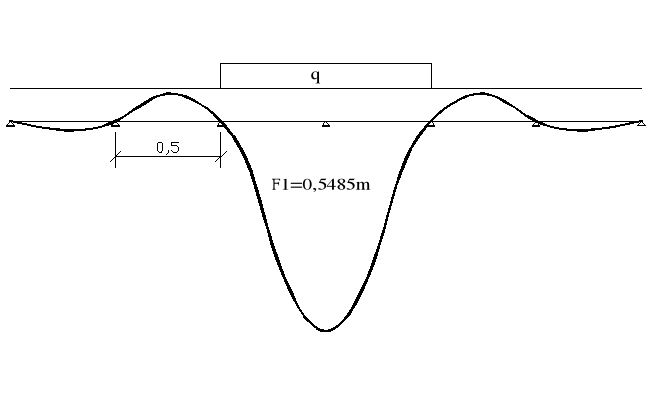

5.9.2.Zebranie obciążeń poprzez linię wpływu reakcji

podporowej podłużnicy

0x01 graphic

max q = q0max*(F1+2*F3) - q0min*2*F2+max qpO = 12,81kN/m2*(0,5485+2*0,0145)m -

4,09kN/m2*2*0,0402m + 1,625kN/m= 8,694kN/m

min q = q0min*(F1+2*F3) - q0max*2*F2 = 4,09kN/m2*(0,5485+2*0,0145)m -

12,81kN/m2*2*0,0402m +0,975kN/m = 2,307kN/m

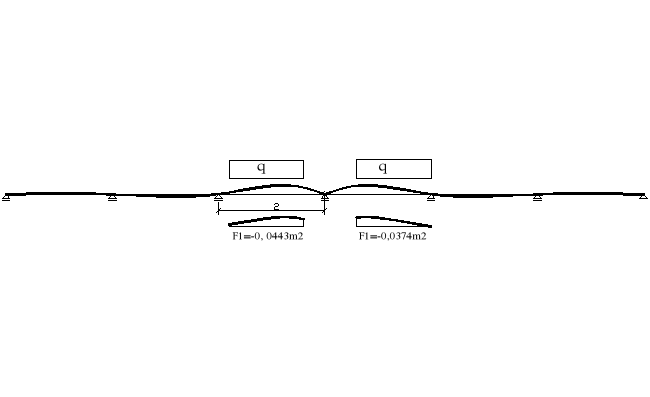

5.9.3.Moment max

moment przęsłowy

0x01 graphic
Mmax = max q*(F1+2*F3) - min q*2*F2 = 8,694kN/m*(0,2904+2*0,0214)m2 -

2,307kN/m*2*0,0778m2 = 2,539kNm

moment podporowy

0x01 graphic
Mmax = - max q*(2*F1+2*F3) + min q*2*F2 = - 8,694kN/m*(2*0,2088+2*0,0193)m2 +

2,307kN/m*2*0,0586m2 = - 3,696kNm

5.9.4.Sprawdzenie naprężeń normalnych

Określenie szerokości współpracującej płyty

b/L = 0,5m/2m = 0,25

Fz/bg = 0,0028m2/(0,5m*0,022m) = 0,25 =>  = 0,435

b0 =  *b = 0,435*0,5m = 0,218m

przekrój skorygowany

0x08 graphic

---------------- REGIONS ----------------

Area: 0.0076

Perimeter: 0.8800

Bounding box: X: -0.1090 -- 0.1090

Y: -0.1701 -- 0.0519

Centroid: X: 0.0000

Y: 0.0000

Moments of inertia: X: 0.313e-4

Y: 0.0000

Product of inertia: XY: 0.0000

Radii of gyration: X: 0.0642

Y: 0.0501

Principal moments and X-Y directions about centroid:

I: 0.0000 along [0.0000 1.0000]

J: 0.0000 along [-1.0000 0.0000]

W przęśle

Wx = Jx/z = 0,313*10-4m4/0,17m = 0,1841*10-3m3

σ = Mmax/Wx = 2,539kNm/0,1841*10-3m3 = 13,8MPa < R = 195MPa

na podporze

σc = Mmax/Wx = 3,696kNm/0,1841*10-3m3 = 20,08MPa < R = 195MPa

warunki spełnione

5.9.5.Max siła tnąca

0x01 graphic
Tmax = max q * (F1+F4+F3+F6) - min q*(F2+F5) = 9,864kN

5.9.6.Sprawdzenie naprężeń stycznych na środniku

Tmax = 9,864kN Aś = h*tś = 0,2m*0,022m = 0,0044m2

 = Tmax/Aś = 9,864kN/0,0044m2 = 2,24MPa < Rt = 115MPa

warunek spełniony

5.9.7.Sprawdzenie podłużnicy na wsporniku na działanie

obciążenia wyjątkowego

patrz ptk.5.8.

rozkład obciążenia od pojazdu S

H = 0,22m+0,01m+0,022m = 0,25m

b1 = 0,2m+2*H = 0,7m

b2 = 0,6m+2*H = 1,1m

Ps = 60kN

q = 60kN/(0,7m*1,1m) = 77,922kN/m2

zebranie obciążenia poprzez linię wpływu reakcji podporowej

0x01 graphic

max moment podporowy

0x01 graphic

Mmax = q*(F1)*(F1+F2) = 77,922kN/m2*0,5485m*(-0,0443-0,0374)m2 = - 3,492kNm

Moment od wyposażenia

Patrz pkt. 5.9.2. bez obć. tłumem

max q = q0max*(F1+2*F3) - q0min*2*F2+max qpO = 6,81kN/m2*(0,5485+2*0,0145)m -

4,09kN/m2*2*0,0402m + 1,625kN/m= 5,229kN/m

min q = q0min*(F1+2*F3) - q0max*2*F2 = 4,09kN/m2*(0,5485+2*0,0145)m -

6,81kN/m2*2*0,0402m +0,975kN/m = 2,789kN/m

podporowy

Mmax = - max q*(2*F1+2*F3) + min q*2*F2 = - 5,229kN/m*(2*0,2088+2*0,0193)m2 +

2,789kN/m*2*0,0586m2 = - 2,058kNm

 Mmax = - 3,492kNm- 2,058kNm = 5,55kNm

Sprawdzenie naprężeń normalnych

Wx = 0,1841*10-3m3

σ = Mmax/Wx = 5,55kNm/0,1841*10-3m3 = 30,15MPa < R = 195Mpa

warunek spełniony

5.10.Sprawdzenie blachy na wsporniku

Zebranie obciążeń

obciążenie na 1cm blachy

max qk = 20kN/m3*0,22m*0,01m *1,5 = 0,066kN/m

min qk = 20kN/m3*0,22m*0,01m *0,9 = 0,0396kN/m

max qi = 14kN/m3*0,01m*0,01m *1,5 = 0,0021kN/m

min qi = 14kN/m3*0,01m*0,01m *0,9 = 0,00126kN/m

max qb = 78,5kN/m3*0,01m*0,022m *1,5 = 0,0259kN/m

min qb = 78,5kN/m3*0,01m*0,022m *0,9 = 0,0155kN/m

qt = 4kN/m2 * 0,01m * 1,5 = 0,06kN/m

Sumy :

max q = 0,154kN/m

min q = 0,0564kN/m

sprawdzenie momentu podporowego

0x01 graphic

Mmax = -max q*(2*F1+2*F3)+min q*2*F2 = -0,154kN/m*(2*0,0132+2*0,0013)m2

+0,0564kN/m*2*0,0037 = -0,00405kNm

Wx = 0,01m*0,0222m2/6 = 0,8067*10-6m3

Sprawdzenie naprężeń normalnych

σ = Mmax/Wx = 0,00405kNm/0,8067*10-6m3= 5,02MPa < R = 195Mpa

Warunek spełniony

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic



Wyszukiwarka

Podobne podstrony:
OBL D WIGAR METALE, Resources, Budownictwo, Mosty, mosty metalowe2
wymiarowanie poprzecznicy, Resources, Budownictwo, Mosty, mosty metalowe, GOTOWE
okładka, Resources, Budownictwo, Mosty, mosty metalowe, GOTOWE
Linia wpływu, Resources, Budownictwo, Mosty, mosty metalowe, GOTOWE
parametry, Resources, Budownictwo, Mosty, mosty metalowe
BADANIE PR BEK, Resources, Budownictwo, Mosty, LABORKI BAD KONSTRMOSTOWYCH, INNE
Podstawy, Resources, Budownictwo, Mosty, Podpory mostowe i ściany oporowe pt
WNIOSKI, Resources, Budownictwo, Mosty, KWPM2
porównanie wyników, Resources, Budownictwo, Mosty, komputerowe wspomaganie w proj.mostów
POPRZECZNICA BAX, Resources, Budownictwo, Mosty, mosty betonowe2
OPIS TECHNICZNY, Resources, Budownictwo, Mosty, mosty betonowe2
okładki, Resources, Budownictwo, Mosty, KWPM1
Problem name, Resources, Budownictwo, Mosty, teoria konstrukcji mostowych
linia wpływu siły tnącej na podporze, Resources, Budownictwo, Mosty, mosty betonowe II, linie wpływu
POPRZECZNICA1, Resources, Budownictwo, Mosty, mosty betonowe2
BAX DZWIGAR, Resources, Budownictwo, Mosty, mosty betonowe2
podpora, Resources, Budownictwo, Mosty, podpory mostowe a
porównanie wyników1, Resources, Budownictwo, Mosty, komputerowe wspomaganie w proj.mostów

więcej podobnych podstron
