1. Dźwigar Główny.

1.1 Zestawienie obciążeń.

1.1.1 Obciążenia stałe.

1.1.1.1 Ciężar własny dźwigara.

ciężar objętościowy betonu zbrojonego γbz = 25.0 kN/m3

pole przekroju poprzecznego żebra Ad = 1.40⋅0.50 = 0.70m2

obciążenie charakterystyczne g1d = γb⋅Ad

g1d = 25⋅0.70 = 17.50 kN/m2

obciążenie ze współczynnikiem zwiększającym g1dmax = 1.2⋅g1 --> [Author:and]

g1dmax = 1.2⋅17.50 = 21.00 kN/m2

obciążenie ze współczynnikiem zmniejszającym g1dmin = 0.9⋅g1

g1dmin = 0.9⋅17.50 = 15.75 kN/m2

1.1.1.2 Płyta pomostu.

obciążenie charakterystyczne g2 = γ­bz⋅gp

g2 = 25⋅0.21 = 5.25 kN/m2

obciążenie ze współczynnikiem zwiększającym g2max = 1.2⋅g2

g2max = 1.2⋅5.25 = 6.30 kN/m2

obciążenie ze współczynnikiem zmniejszającym g­2min = 0.9⋅g2

2min = 0.9⋅5.25 = 4.73 kN/m2

1.1.1.3 Nawierzchnia bitumiczna (beton asfaltowy ścisły 4cm+beton asfaltowy półścisły 4cm ).

ciężar objętościowy asfaltu γasf = 23.0 kN/m3

grubość warstw jezdnych d­3 = 0.08m

obciążenie charakterystyczne g3 = γ­asf⋅d3

g3 = 23⋅0.08 = 1.84 kN/m2

obciążenie ze współczynnikiem zwiększającym g3max = 1.5⋅g3

g3max = 1.5⋅1.84 = 2.76 kN/m2

obciążenie ze współczynnikiem zmniejszającym g­3min = 0.9⋅g3

3min = 0.9⋅1.84 = 1.65 kN/m2

1.1.1.4 Izolacja bitumiczna.

grubość izolacji d2 = 0.012m

ciężar objętościowy izolacji bit. γiz = 14.0 kN/m3

obciążenie charakterystyczne g4 = γ­iz⋅d2

g4 = 14⋅0.012 = 0.17 kN/m2

obciążenie ze współczynnikiem zwiększającym g4max = 1.5⋅g4

g4max = 1.5⋅0.17 = 0.25 kN/m2

obciążenie ze współczynnikiem zmniejszającym g­4min = 0.9⋅g4

4min =0.9⋅0.17 = 0.15 kN/m2

1.1.1.5 Krawężnik betonowy.

ciężar objętościowy betonu γb = 24.0 kN/m

pole powierzchni krawężnika Ak =(0.25⋅0.2-0.5⋅0.03.0.03) = 0.049m2

obciążenie charakterystyczne P5 = γ­b⋅Ak

P5 = 24⋅0.049 = 1.17 kN/m

obciążenie ze współczynnikiem zwiększającym P5max = 1.5⋅P5

P5max = 1.5⋅1.17 = 1.76 kN/m

obciążenie ze współczynnikiem zmniejszającym P­5min = 0.9⋅P5

5min =0.9⋅1.17 = 1.05 kN/m

1.1.1.6 Kapa chodnikowa żelbetowa.

obciążenie charakterystyczne g6 = γ­bz⋅gka

g6 = 25⋅0.20 = 5.00 kN/m2

obciążenie ze współczynnikiem zwiększającym g6max = 1.5⋅g6

g6max = 1.5⋅5.0 = 7.50 kN/m2

obciążenie ze współczynnikiem zmniejszającym g­6min = 0.9⋅g6

6min =0.9⋅5.0 = 4.50 kN/m2

1.1.1.7 Belka podporęczowa.

pole powierzchni belki Ab = 0.63⋅0.15 = 0.095m2

obciążenie charakterystyczne P7 = γ­bz⋅Ab

P7 = 25⋅0.095 = 2.38 kN/m

obciążenie ze współczynnikiem zwiększającym P7max = 1.5⋅P7

P7max = 1.5⋅2.38 = 3.57 kN/m

obciążenie ze współczynnikiem zmniejszającym P­7min = 0.9⋅P7

P7min =0.9⋅2.38 = 2.142 kN/m

1.1.1.8 Nawierzchnia epoksydowa na chodniku.

grubość warstwy epoksydowej d8 = 0.003m

ciężar objętościowy γasf.lan.= 14.0 kN/m3

obciążenie charakterystyczne g8 = γ­asf.lan.⋅d8

g8 = 14⋅0.003 = 0.042 kN/m2

obciążenie ze współczynnikiem zwiększającym g8max = 1.5⋅g8

g8max = 1.5⋅0.042 = 0.063 kN/m2

obciążenie ze współczynnikiem zmniejszającym g­8min = 0.9⋅g8

8min =0.9⋅0.042 = 0.038 kN/m2

1.1.1.9 Poręcz i bariera sprężysta typu SP-06/M.

obciążenie charakterystyczne P9 = 0.8 kN/m

obciążenie ze współczynnikiem zwiększającym P9max = 1.5⋅g9

P9max = 1.5⋅0.8 = 1.20 kN/m

obciążenie ze współczynnikiem zmniejszającym P­9min = 0.9⋅g9

9min =0.9⋅0.80 = 0.72 kN/m

1.1.1.10 Poprzecznica przęsłowa.

wysokość poprzecznicy hpop = 1.30m

objętość poprzecznicy Vpop = 1.30⋅0.40⋅2.72 = 1.41m3

obciążenie charakterystyczne P10 = γbz⋅Vpop

P10 = 25⋅1.41 = 35.25 kN

obciążenie ze współczynnikiem zwiększającym P10max = 1.2⋅P10

P10max = 1.2⋅35.25 = 42.30 kN

obciążenie ze współczynnikiem zmniejszającym P­10min = 0.9⋅P10

10min =0.9⋅35.25 = 31.73 kN

1.1.1.11 Zestawienie obciążeń stałych na szerokości jezdnii.

gmax = g2max + g3max + g4max

gmax = 6.30 + 2.76 + 0.25 = 9.31 kN/m2

gmin = g2min + g3min + g4min

gmin = 4.73 + 1.65 + 0.15 = 6.53 kN/m2

1.1.1.12 Zestawienie obciążeń stałych na szerokości chodnika.

gchmax = g2max + g4max + g6max + g8max

gchmax = 6.30 + 0.25 + 7.50 + 0.063 = 14.11 kN/m2

gchmin = g2min + g4min + g6min + g8min

gchmin = 4.73 + 0.15 + 4.50 + 0.038 = 9.42 kN/m2

gchmax = gchmax - gmax

gchmax = 14.11 - 9.31 = 4.80 kN/m2

gchmin = gchmin - gmin

gchmin = 9.42 - 6.53 = 2.89 kN/m2

1.1.2 Obciążenie użytkowe klasy C.

1.1.2.1 Obciążenie q.

obciążenie charakterystyczne q = 2.00 kN/m2

obciążenie obliczeniowe qo = q⋅1.50

qo = 2.00⋅1.50 = 3.00 kN/m2

1.1.2.2 Obciążenie pojazdem K.

K = 400 kN

współczynnik dynamiczny φ = 1.35 - 0.005⋅l

φ = 1.35 - 0.005⋅28.0 = 1.21

obciążenie charakterystyczne Pk = 100 kN

obciążenie obliczeniowe Po=Pk⋅1.5⋅φ

Po= 100⋅1.5⋅1.21 = 181.5 kN

1.1.2.3 Obciążenie tłumem na chodnikach.

obciążenie charakterystyczne qt = 2.50 kN/m2

obciążenie obliczeniowe qto=qt⋅1.3

qto= 2.50⋅1.3 = 3.25 kN/m

1.2 Rozdział poprzeczny obciążenia.

a = 3.23m b = 6.46m d = 8.05m t =0.21m L = 32.20m

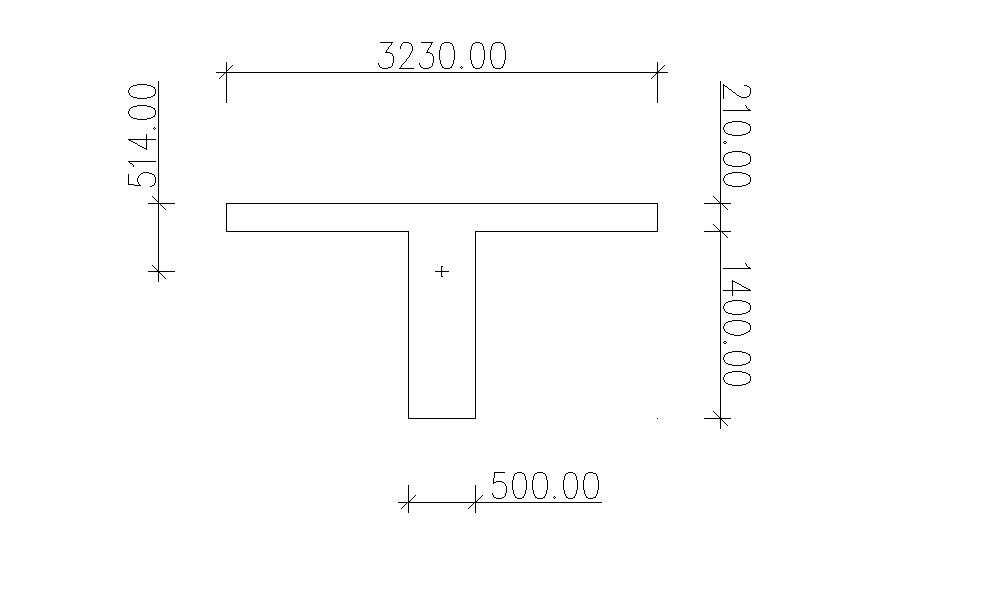

1.2.1 Sztywność giętna dźwigara głównego.

0x01 graphic

Jx = 36953398.81cm4

1.2.2 Sztywność skrętna żebra dźwigara głównego.

0x01 graphic
cm4

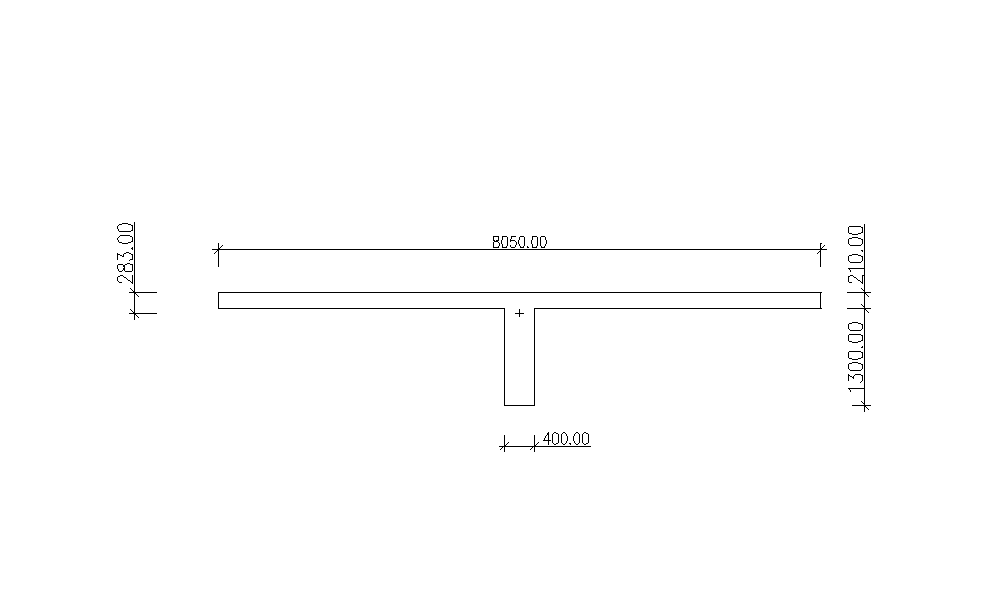

1.2.3 Sztywność giętna poprzecznicy. 0x01 graphic

Jy = 9135985521.1 cm4

1.2.4 Sztywność skrętna żebra poprzecznicy.

0x01 graphic

1.2.5 Sztywność rusztu na skręcanie.

0x01 graphic
G=Eb/2(1+ν)=36.4/2(1+0.166)=15.61

0x01 graphic

1.2.6 Sztywnosć rusztu na zginanie.

0x01 graphic

0x01 graphic

1.2.7 Rzędne lini wpływu poprzecznego rozdziału obciążenia.

Kα=Ko+(K1-Ko)⋅√α1

n=4 -ilość dźwigarów

Współczynnik dla f = b



-b

-0.75b

-0.5b

-0.25b

0

0.25b

0.5b

0.75b

b

Ko

-2,0001

-1,2501

-0,5001

0,2499

1

1,7501

2,5002

3,2502

4,0003

K1

0,9878

0,9908

0,9938

0,9969

1

1,003

1,0061

1,0092

1,0124

K

-1,8311

-1,1233

-0,4156

0,29216

1

1,70784

2,41568

3,12343

3,83128

Współczynnik dla f = 3/4b



-b

-0.75b

-0.5b

-0.25b

0

0.25b

0.5b

0.75b

b

Ko

-1,2501

-0,6878

-0,1251

0,4374

1

1,5626

2,1252

2,6877

3,2503

K1

0,9908

0,9931

0,9954

0,9978

1

1,0023

1,0046

1,0069

1,0092

K

-1,1233

-0,5927

-0,0617

0,4691

1

1,5309

2,06181

2,59262

3,12352

Współczynnik dla f = 1/2b



-b

-0.75b

-0.5b

-0.25b

0

0.25b

0.5b

0.75b

b

Ko

-0,5001

-0,125

0,2499

0,6249

1

1,3751

1,7502

2,1251

2,5001

K1

0,9938

0,9954

0,9969

0,9985

1

1,0015

1,0031

1,0046

1,0061

K

-0,4156

-0,0616

0,29216

0,64603

1

1,35397

1,70794

2,06171

2,41559

Współczynnik dla f = 1/4b



-b

-0.75b

-0.5b

-0.25b

0

0.25b

0.5b

0.75b

b

Ko

0,25

0,4375

0,6249

0,8125

1,0001

1,1876

1,375

1,5626

1,7501

K1

0,9969

0,9978

0,9985

0,9992

1

1,0008

1,0015

1,0023

1,003

K

0,29225

0,4692

0,64603

0,82306

1,00009

1,17703

1,35387

1,5309

1,70784

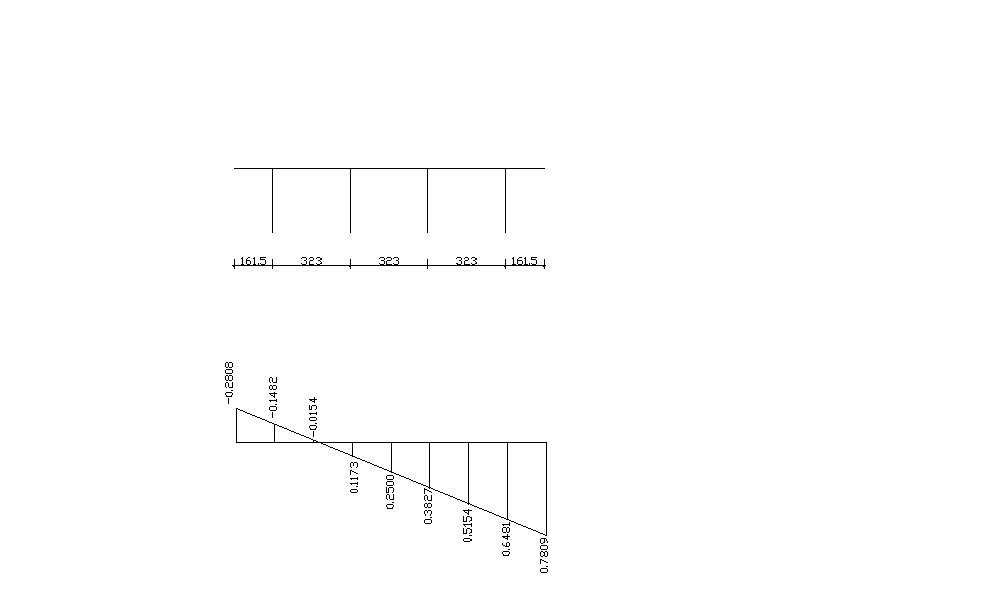

Rzędne lini wpływu RPO dla belki skrajnej.



-b

-0.75b

-0.5b

-0.25b

0

0.25b

0.5b

0.75b

b

K

-1,1233

-0,5927

-0,0617

0,4691

1

1,5309

2,06181

2,59262

3,12352

K/n

-0,2808

-0,1482

-0,0154

0,11728

0,25

0,38273

0,51545

0,64815

0,78088

0x01 graphic

Rzędne lini wpływu RPO dla belki przedskrajnej.



-b

-0.75b

-0.5b

-0.25b

0

0.25b

0.5b

0.75b

b

K

0,29225

0,4692

0,64603

0,82306

1,00009

1,17703

1,35387

1,5309

1,70784

K/n

0,07306

0,1173

0,16151

0,20577

0,25002

0,29426

0,33847

0,38273

0,42696

0x01 graphic

1.3 Zebranie obciążeń na dźwigar skrajny.

1.3.1 Obciążenia stałe.

gI max=gmax⋅(F4 + F3)-gmin ⋅(F1 + F2)-Δgchmin ⋅F1 + Δgchmax ⋅F3 + P5max ⋅ 0.5640 + P9max ⋅ 0.6020 + (P7max + P9max) ⋅ 0.7809 - P5min ⋅ 0.054 - P9min ⋅ 0.092 - (P7min + P9min) ⋅ 0.2808 + g1dmax

gImax=9.31 ⋅ 3.753-6.53 ⋅ 0.464-2.89 ⋅ 0.452 + 4.80 ⋅ 1.816 + 1.76 ⋅ 0.564 + 1.20 ⋅ 0.602 + 4.77 ⋅ 0.7809- 1.05 ⋅ 0.054 - 0.72 ⋅ 0.092 - 2.862 ⋅ 0.2808 + 21.00

gImax= 34.834 kN/m

gI min=gmin⋅(F4 + F3)-gmax ⋅(F1 + F2)-Δgchmax ⋅F1 + Δgchmin ⋅F3 + P5min ⋅ 0.5640 + P9min ⋅ 0.602 + (P7min + P9min) ⋅ 0.7809 - P5max ⋅ 0.054 - P9max ⋅ 0.092 - (P7max + P9max) ⋅ 0.2808 + g1dmin

gImin=6.53 ⋅ 3.753-9.31 ⋅ 0.464-4.80 ⋅ 0.452 + 2.89 ⋅ 1.816 + 1.05 ⋅ 0.5640 + 0.72 ⋅ 0.602 + 2.862 ⋅ 0.7809 - 1.76 ⋅ 0.054 - 1.2 ⋅ 0.092 - 4.77 ⋅ 0.2808 + 15.75

gImin= 21.379 kN/m

1.3.2 Poprzecznica przęsłowa.

PImax= Ppmax⋅ (0.522+0.256)-Ppmin⋅ 0.001

= 42.3 ⋅ (0.778)-31.73 ⋅ 0.001

PImax=32.877 kN

PImin= Ppmin⋅ (0.522+0.256)-Ppmax⋅ 0.001

= 31.73 ⋅ (0.778)-42.3 ⋅ 0.001

PImin=24.643 kN

1.3.3 Obciążenia zmiennne.

gI=go ⋅ 1.785 + gto ⋅ 1.462

gI=10.11 kN/m

PI=Po/2 ⋅ (0.488+0.266)

PI=68.43 kN

1.4 Zebranie obciążeń na dźwigar przedskrajny.

1.4.1 Obciążenia stałe.

gII max=gmax⋅(F4 + F3 + F1)+ Δgchmax ⋅(F3 + F1) + P5max ⋅ 0.352 + P9max ⋅ 0.366 + (P7max + P9max) ⋅ 0.427 + P5max ⋅ 0.148 + P9max ⋅ 0.134 + (P7max + P9max) ⋅ 0.073 + g1dmax

gIImax=9.31 ⋅ 3.23+ 4.80 ⋅ 1.35 + 1.76 ⋅ 0.352 + 1.20 ⋅ 0.366 + 4.77 ⋅ 0.427 + 1.76 ⋅ 0.148 + 1.20 ⋅ 0.134+ 4.77 ⋅ 0.073 + 21.00

gIImax= 31.42 kN/m

gIImin=gmin⋅(F4 + F3 + F1)+ Δgchmin ⋅(F3 + F1) + P5min ⋅ 0.352 + P9min ⋅ 0.366 + (P7min + P9min) ⋅ 0.427 + P5min ⋅ 0.148 + P9min ⋅ 0.134 - (P7min + P9min) ⋅ 0.073 + g1dmin

gIImin=6.53 ⋅ 3.23 + 2.89 ⋅ 1.35 + 1.05 ⋅ 0.352 + 0.72 ⋅ 0.366 + 2.862 ⋅ 0.427 + 1.05 ⋅ 0.148 + 1.2 ⋅ 0.134 + 2.862 ⋅ 0.073 + 15.75

gIImin= 24.123 kN/m

1.4.2 Poprzecznica przęsłowa.

PIImax= Ppmax⋅ (0.333+0.25+0.161)

= 42.30 ⋅ (0.744)

PIImax=31.472 kN

PIImin= Ppmin⋅ (0.333+0.25+0.161)

= 31.73 ⋅ (0.744)

PIImin=23.607 kN

1.4.3 Obciążenia zmienne.

gII=go ⋅ 1.68 + gto ⋅( 0.213+0.836)

gII=8.45 kN/m

PII=Po/2 ⋅ (0.328+0.254)

PII=52.82 kN
