3.7 Wymiarowanie.

3.7.1 Na zginanie.

Przyjęto:

Beton B40

Rb = 23.1 MPa Eb = 36.4 MPa

Stal A-II 18G2

Ra = 295 MPa Ea = 210GPa

n = Ea/Eb n = 5.77

3.7.1.1 Przęsło krótsze.

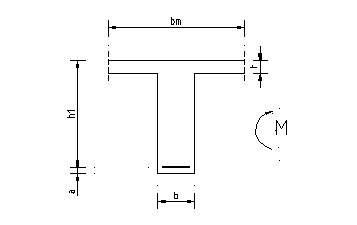

0x08 graphic

M=4284.762 kN m -maksymalny moment w przęśle krótszym

b=0.60m -szerokość żebra

t=0.21m -wysokość płyty

b1=3.20m -szerokość współpracująca płyty

h1=2.11m -wysokość użyteczna przekroju

wz = n⋅ M /(Ra⋅bm⋅h12)

wz=5.77⋅4284.762/295000⋅3.20⋅2.112=0.0058

z [3] tablicy 35 odczytano:

m1 = 0.152

mz = 0.956

mx=0.132

x=mx⋅h1

x=0.278m>t=0.21m -przekrój rzeczywiście teowy

Pole zbrojenia

z=h1-0.5t

z=2.005m

Fa=M/Ra⋅z

Fa=4280.762/295⋅2.005=72.374cm2

Przyjęto zbrojenie 10 φ 32mm

Aa=80.40cm2

Sprawdzenie naprężeń

A1=((bm-b)⋅t+n⋅Aa)/b

A1=((3.20-0.6)⋅0.21+5.77⋅80.40⋅10-4)/0.6

A1=0.98m

B1=((bm-b)⋅t2+2n⋅Aa⋅h1)/b

B1=((3.20-0.6)⋅0.212+2⋅5.77⋅80.40⋅2.11)/0.6

B1=0.51m2

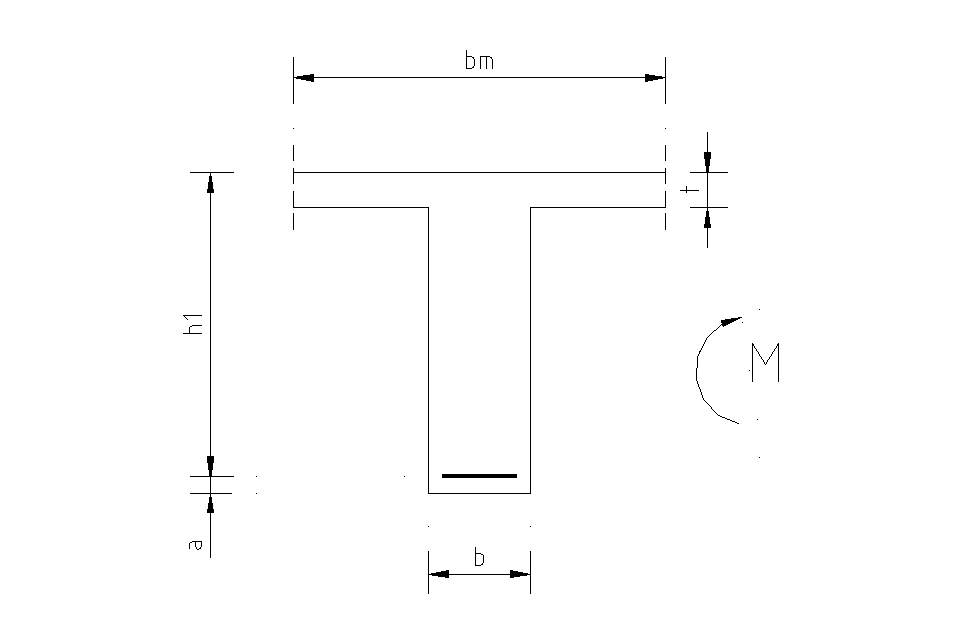

x=0x01 graphic
-A1

x=0.23m

J=((bm⋅x3) -(bm-b) ⋅(x-t)3)/3+n⋅Aa⋅(h1-x)2

J=((3.20⋅0.233)-(3.20-0.6)(0.23-0.21)3)/3+5.77⋅80.40⋅10-4⋅(2.11-0.23)2

J=(0.0389-0.0000208)/3+0.164=0.1769m4

σb = M ⋅x/J

σb = 4284.762⋅0.23/0.17695

σb = 5.5709 MPa<Rb=23.1MPa

σa = (n⋅M/J)⋅(h1-x)

σa =(5.77⋅4284.762/0.1769) ⋅(2.11-0.23)

σa =262.74MPa<Ra=295.00MPa

Moment przenoszony przez zbrojenie

Mz=Aa⋅Ra⋅z

Mz=80.40⋅10-4⋅295⋅103⋅2.005

Mz=4755.45 kNm

Gęstość zbrojenia

μ = Aa/2⋅0.6+0.21⋅3.20

μ =0.0042> μmin=0.004 -warunek spełniony

3.7.1.2 Przęsło dłuższe.

M=8576.152 kN m

wz = n⋅ M /(Ra⋅bm⋅h12)

wz=5.77⋅8576.152/295000⋅3.20⋅2.112=0.0117

z [3] tablicy 35 odczytano:

m1 = 0.172

mz = 0.951

mx=0.147

x=mx⋅h1

x=0.310m>t=0.21m -przekrój rzeczywiście teowy

Pole zbrojenia

z=h1-0.5t

z=2.005m

Fa=M/Ra⋅z

Fa=8576.152/295⋅2.005=144.99cm2

Przyjęto zbrojenie 19 φ 32mm

Aa=152.80cm2

Sprawdzenie naprężeń

A1=(bm-b)⋅t+n⋅Aa/b

A1=((3.20-0.6)⋅0.21+5.77⋅152.80⋅10-4)/0.6

A1=1.05m

B1=((bm-b)⋅t2+2n⋅Aa⋅h1)/b

B1=((3.20-0.6)⋅0.212+2⋅5.77⋅152.80⋅10-4⋅2.11)/0.6

B1=0.81m2

x=0x01 graphic
-A1

x=0.33m

J=((bm⋅x3) -(bm-b) ⋅(x-t)3)/3+n⋅Aa⋅(h1-x)2

J=((3.20⋅0.333)-(3.20-0.6)(0.33-0.21)3)/3+5.77⋅152.80⋅10-4⋅(2.11-0.33)2

J=(0.1149-0.004492)/3+0.279=0.3187m4

σb = M ⋅x/J

σb = 8576.152⋅0.33/0.3187

σb = 8.8802 MPa<Rb=23.1MPa

σa = (n⋅M/J)⋅(h1-x)

σa =(5.77⋅8576.152/0.3187) ⋅(2.11-0.33)

σa =276.379MPa<Ra=295.00MPa

Moment przenoszony przez zbrojenie

Mz=Aa⋅Ra⋅z

Mz=152.80⋅10-4⋅295⋅103⋅2.005

Mz=9037.73 kNm

Gęstość zbrojenia

μ = Aa/2⋅0.6+0.21⋅3.20

μ =0.0081> μmin=0.004 -warunek spełniony

3.7.1.3 Przekrój podporowy.

M=8631.42 kN m

b=0.6m

h1=2.11m

a=0.1m

wz = n⋅ M /(Ra⋅bm⋅h12)

wz=5.77⋅8631.42/295000⋅3.20⋅2.112=0.0118

z [3] tablicy 35 odczytano:

m1 = 0.172

mz = 0.951

mx=0.147

σb =m1⋅Ra/n

σb =0.172⋅295/5.77

σb =8.79MPa<Rb=23.1MPa

Pole zbrojenia

As=M/Ra⋅mz⋅h1

As=145.81

Przyjmuje zbrojenie 19 φ 32mm

Aa=152.80cm2

Gęstość zbrojenia

μ = Aa/2.11⋅0.6

μ =0.012> μmin=0.004 -warunek spełniony

Moment przenoszony przez zbrojenie

Mz=Aa⋅Ra⋅mz⋅h1

Mz=152.80⋅10-4⋅295⋅103⋅0.951⋅2.11

Mz=9044.99kNm

x=mx⋅h1

x=0.310m

Sprawdzenie naprężeń

x=mx⋅h1

x=0.310m

σa =n⋅ σb ⋅((h1-x)/x)

σa =5.77⋅8.79⋅103⋅((2.11-0.31)/0.31)

σa =294.49MPa<Ra=295MPa -warunek spełniony

3.7.2 Obliczenie długości zakotwienia.

d=32mm -średnica pręta

Rp=3.9MPa -obliczeniowa przyczepność pręta do betonu

Ibo=d⋅Ra/4⋅Rp

Ibo=0.61m -podstawowa długość kotwienia

δ=1.0 -współczynnik wg.tabl.21[2]

Aaobl=145.81cm2

Aarzecz=152.80cm2

Ib=δ⋅Ibo⋅Aaobl/Aarzecz

Ib=0.58m

Ib≥Ibmin

Ibmin=25⋅d Ibmin=0.80m

Przyjęto długość zakotwienia I=0.80m

3.7.3 Obliczenia zbrojenia na ścinanie.

τR=0.35MPa -naprężenia ścinające w betonie B40

Raw=295.00MPa -wytrzymałość obliczeniowa strzemion (stal AII)

Ra=295.00MPa -wytrzymałość obliczeniowa prętów odgiętych

3.7.3.1 Wyznaczenie sił miarodajnych.

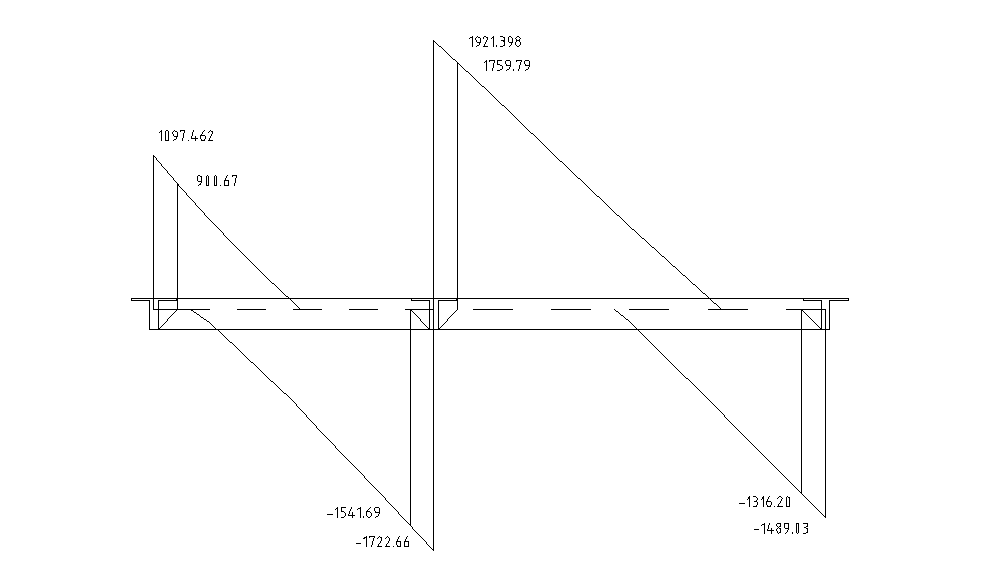

0x01 graphic

Vs1=1759.79 kN Vs2=1316.20 kN

3.7.3.2 Obliczenie zbrojenie na podporze pośredniej z lewej strony.

3.7.3.2.1 Odcinek z prętami odgiętymi i strzemionami.

μ =0.012 -gęstość zbrojenia rozciąganego

b=0.60m -szerokość żebra

z=0.85⋅h1

z=1.79m -ramię sił wewnętrznych

Elementy niezbrojone na ścinanie.

τ=Vs1/b⋅z

τ=1.63MPa τ=0.35MPa

Ponieważ przekrój jest zbrojony podłużnie wytrzymałość betonu na ścinanie ulega zwiększeniu

Aa=152.80cm2

μ =Aa/b⋅h1

μ =0.012

1+50⋅ μ=1.6

τR⋅1.6=0.56MPa 0.56MPa<1.43MPa

Przekrój należy zbroić na ścinanie.

Siła przenoszona przez sam beton

VbR⋅(1+50⋅ μ)⋅b⋅z

Vb=601.44 kN

Siła przenoszona przez pręty odgięte

Va=2⋅Ra⋅π(32mm)2/4⋅sin(45deg)

Va=335.53 kN

Siła jaką powinny przenosić strzemiona

VW=Vs1-Vb-Va

Vw=822.82 kN

Maksymalny rozstaw stzremion

Przyjęto strzemiona czterocięte φ 12 o Aaw=4.52cm2

S=AawzRaw/Vw

S=0.29m

Na odcinku gdzie występują prety odgięte przyjęto rozstaw strzemion co 30cm

Gestość zbrojenia strzemionami

μw=Aaw/sb

μw=0.00259 0.00259<μwmin μwmin=0.0030

S1=Aaw/0.6μwmin

S1=0.251m

Na odcinku gdzie występują pręty odgięte przyjęto strzemiona co 25cm

3.7.3.2.2 Odcinek bez pretów odgiętych.

Siła przenoszona przez strzemiona

Vb=601.44 kN

z=1.79m

b=0.6m

Siła przenoszona przez strzemiona

Vw=1448.10 - 601.44

Vw=846.66 kN

Maksymalny rozstaw strzemion

S=AawzRaw/Vw

S=28.19 cm

Przyjmuję rozstaw strzemion co 25cm

μw=Aaw/sb

μw=0. 0030 0.0030=μwmin μwmin=0.0030

3.7.3.3 Obliczenie zbrojenia na ścinanie nad podporą skrajną.

3.7.3.3.1 Odcinek, na którym występują pręty odgięte i strzemiona.

Gęstość zbrojenia rozciąganego

μ= 0.0081

Siła przenoszona przez beton.

Vb=τR(1+50 μ)bz

Vb=528.13kN

Siła przenoszona przez pręty odgięte.

Va=335.53kN

Siła przenoszona przez strzemiona

Vw=Vs2-Vb-Va

Vw=1316.20-528.13-335.53

Vw=452.54kN

Ponieważ siła w strzemionach jest mniejsza od 40% miarodajnej siły poprzecznej projektujemy strzemiona na siłe:

Vw=0.4Vs2=526.48kN

Maksymalny rozstaw strzemion

S=AawzRaw/Vw

S=45.33cm

Ze względów konstrukcyjnych przyjmuję rozstaw strzemion co 25cm

Gęstość zbrojenia strzemionami

μw=Aaw/0.250.60

μw=0.00302 0.00302>μwmin μwmin=0.0030

S1=0.25m

Vw=AawzRaw/S1 Vw=954.71kN

3.7.3.3.2 Odcinek zbrojony samymi strzemionami.

Siła przenoszona przez stzremiona

Vw=1074.07-Vb

Vw=549.94kN

Maksymalny rozstaw strzemion

S=AawzRaw/Vw

S=43.40cm

Ze względów konstrukcyjnych przyjeto rozstaw strzemion co 25cm

Gęstość zbrojenia strzemionami

μw=Aaw/0.250.60

μw=0.00302 0.00302>μwmin μwmin=0.0030
