Politechnika Lubelska Wydział Podstaw Techniki Kierunek ETI	Grupa 3.4/8	Data: 23.11.2010	Ocena
Laboratorium Mechaniki Technicznej	Nazwisko i imię Mączka Bartosz
Temat: Analiza naprężeń i wyznaczanie modułu sprężystości postaciowej w rurze skręcanej.

1. Cel ćwiczenia

Celem ćwiczenia jest poznanie sposobu pomiaru odkształceń i naprężeń za pomocą tensometrii oporowej w rurze skręcanej oraz wyznaczanie modułu Kirchoffa.

2.

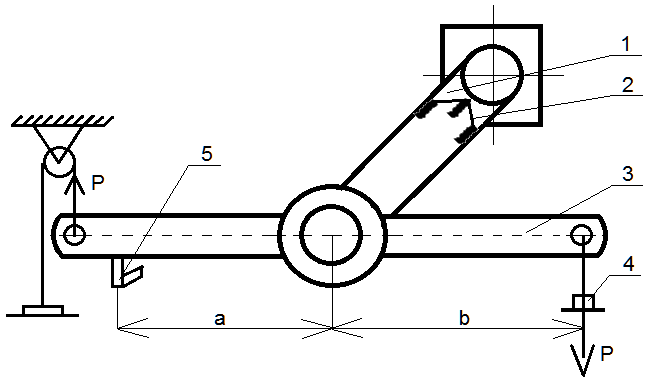

   Schemat i opis stanowiska badawczego

1. Rura aluminiowa wydrążona w środku,

2. Naklejone Tensometry,

3. Ramię dźwigni,

4. Szalki,

5. Wskaźnik wychylenia rury

Sposób naklejania tensometru na rurze skręcanej

3. Przebieg ćwiczenia

1. Zmierzyć wymiary rury oraz długość ramion dźwigni.

2. Nałożyć ciężarki na wieszaki oraz zmierzyć wielkość skręcania za pomocą wskaźnika.

3. Obliczyć moduł sprężystości (G) i wyniki wpisać do tabeli.

tgҨ=x/b

4. Tabela pomiarów

Rodzaj materiału rury	E [MPa]	ν [-]	D [mm]	d [mm]	l [mm]	a [mm]	b [mm]	W0 [mm³]
Aluminium	0,7*10⁵	0,3	40	34	600	500	430

5. Tabela Wyników

Obciążenia P[N]	Wskazania miernika x[mm]	Moment skręcający Ms [N*m]	τ [MPa]	ℰ [MPa]	G [MPa]	Odciążanie P[N]
12 24 36 48	0,70 1,68 2,59 3,35	12 24 36 48	0,00039 0,00078 0,00117 0,00157		0,0368 0,0327 0,0290 0,0302	1,05 2,02 2,97




6. Wzory do obliczenia








tgφ1 =
Ms1 = 12*1 = 12 τ1 =
= 0,00039

tgφ2 =
Ms2 = 24*1 = 24 τ2 =
= 0,00078

tgφ3 =
Ms3 = 36*1 = 36 τ3 =
= 0,00117

tgφ4 =
Ms4 = 48*1 = 48 τ4 =
= 0,00157































7. Wnioski

- Moduł sprężystości dla ludzkiego oka jest niewidoczny na krótkich ramionach dźwigni.

- Podczas odciążenia wskazania miernika nieznacznie różnią się od tych przy obciążaniu.

- Z obliczeń wynika, że obciążenia są niewielkie.

- Na podstawie wyników można wywnioskować, że odchylenie belki od postaci zerowej mieści się w 1°.




---
