Teoria Obwodów i Sygnałów - tezy do egzaminu

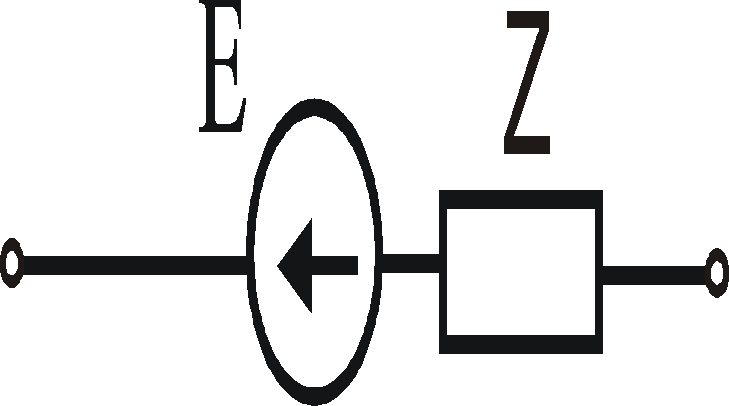

  1. Narysować charakterystykę idealnego i rzeczywistego źródła napięciowego

  2. Narysować charakterystykę idealnego i rzeczywistego źródła prądowego

  3. Zamienić źródła napięciowe na prądowe

0x01 graphic
0x01 graphic

E = 5V, R=20Ω 0x01 graphic
, Z=(10+j5)Ω

  1. Zamienić źródła prądowe na napięciowe

0x01 graphic
0x01 graphic

J=2A , R=10Ω 0x01 graphic
, Z=(5-2j)Ω

  1. Opisać twierdzenia Thevenina i Nortona

  2. Przedstawić zasadę superpozycji

  3. Obliczyć prądy gałęziowe metodą prądów obwodowych

0x08 graphic

E1 = 5V, E2 = 3V

R1 = 10Ω, R2 = 15Ω, R3 = 4Ω

  1. Obliczyć prądy gałęziowe metodą potencjałów węzłowych

0x08 graphic

R1 = 20Ω, R2 = 25Ω, R4 = 40Ω, R5 = 12Ω,

J3 = 0,8A, E2 = 7,5V, E5 = 10V

  1. Obliczyć impedancje i admitancje obwodów

0x08 graphic
0x08 graphic

R = 10 Ω R = 5 Ω

C = 100 μF L = 100 μH

ω = 106 rd/s ω = 106 rd/s

  1. Obliczyć sumę napięć

U1(t) = 20 cos(300t + 45o) U2(t) = 7 cos(300t - 45o)

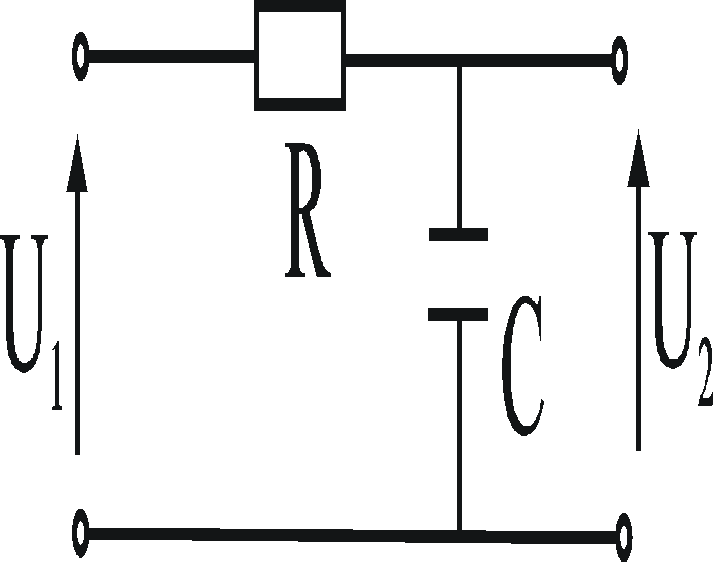

  1. Narysuj operatorowy schemat obwodu i oblicz transmitancję napięciową

0x01 graphic

  1. Oblicz prąd w obwodzie metodą Thevenina

0x01 graphic

  1. Oblicz prąd w obwodzie metodą superpozycji

0x08 graphic

E1 = 5V, E2 = 3V

R1 = 10Ω, R2 = 15Ω, R3 = 4Ω

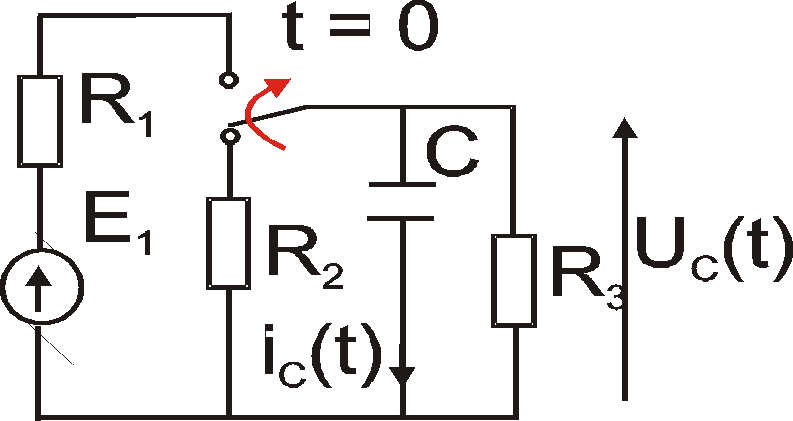

  1. Oblicz i narysuj przebiegi prądu i napięcia na kondensatorze

0x01 graphic

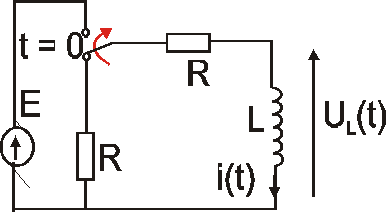

  1. Oblicz i narysuj przebiegi prądu i napięcia na cewce

0x01 graphic

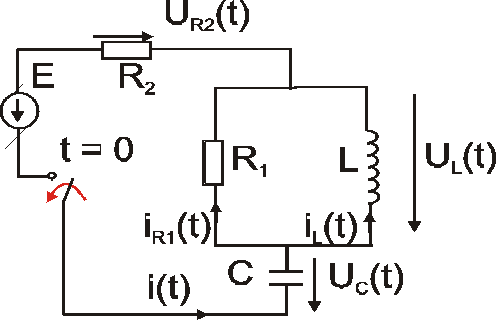

  1. Oblicz prąd i napięcie w obwodzie w chwilach t(0-), t(0+), t(+∞)

0x01 graphic

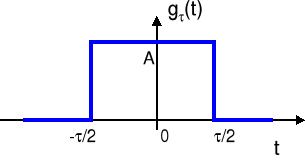

  1. Oblicz i narysuj widmo sygnału

0x08 graphic
0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic
