Temat ćwiczenia: Przetwornik średnich ciśnień. Badanie właściwości Statycznych obiektów.	Tomasz Grupa: MD 105.6a
		Data wykonania:	Ocena:

1. CEL ĆWICZENIA:

Ćwiczenie miało na celu wyznaczenie charakterystyk statycznych obiektów. Podczas ćwiczenia zaobserwowaliśmy zautomatyzowana metodę zdejmowania charakterystyk oraz działanie przetworników cisnienie-prąd, prąd-cisnienie a także analogowo-cyfrowych i cyfrowo-analogowych.

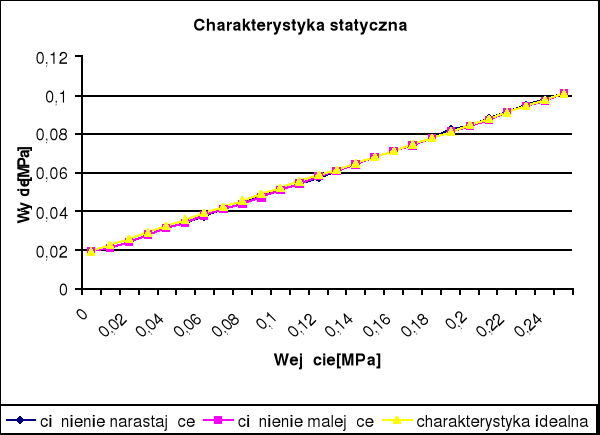

2. CHARAKTERYSTYKA STATYCZNA:

Wejście	Rosnąco	Malejąco
		Wyjście MPa
0	0,019	0,017
0,01	0,021	0,021
0,02	0,024	0,024
0,03	0,028	0,028
0,04	0,031	0,031
0,05	0,034	0,034
0,06	0,037	0,038
0,07	0,041	0,041
0,08	0,044	0,044
0,09	0,048	0,047
0,1	0,051	0,051
0,11	0,054	0,054
0,12	0,057	0,058
0,13	0,061	0,061
0,14	0,064	0,064
0,15	0,068	0,068
0,16	0,071	0,071
0,17	0,074	0,074
0,18	0,078	0,078
0,19	0,082	0,081
0,2	0,084	0,084
0,21	0,088	0,087
0,22	0,091	0,091
0,23	0,095	0,094
0,24	0,098	0,097
0,25	0,101	0,101

3. RACHUNKI BŁEDU HISTEREZY I BŁĘDU PODSTAWOWEGO

( błąd niejednoznaczności) stosunek maksymalnej różnicy przebiegów charakterystyki rzeczywistej przy rosnącym i malejącym sygnale wejściowym (różnicy mierzonej przy stałym sygnale wejścia) do szerokości przedziału sygnału wejściowego

Dla wykonanych pomiarów wynosi on:

dy=0,001

b) BŁĄD PODSTAWOWY definiowany jest jako stosunek maksymalnej różnicy pomiędzy przebiegiem charakterystyki rzeczywistej i idealnej (różnicy mierzonej przy stałym sygnale wejścia) do szerokości przedziału sygnału wyjściowego:

Dla wykonanych pomiarów wynosi on:

dy=






0,00056

4. WNIOSKI

Na podstawie błedu podstawowego określiliśmy skale przyzadu która wyniosła 0,5.Zastosowanie techniki cyfrowej pozwala na sprawne wyznaczenie charakterystyk statycznych obiektów. Błąd histerezy i błąd podstawowy wynoszą odpowiednio 1,21% i 0,68%. Klasa przyrządu wynosi 0,5%
