ZADANIE budowa i zasada działanie dyskietek .

Przedstaw budowę i zasadę działania stacji dyskietek ( wykorzystaj rysunek do opiu, opisz każdy element bódowy stacji dyskietek )

Stacja dyskietek (FDD; Floppy Disk Drive) to element komputera przeznaczony do obsługi jednego z rodzajów zewnętrznej pamięci komputerowej, jakim jest dyskietka.

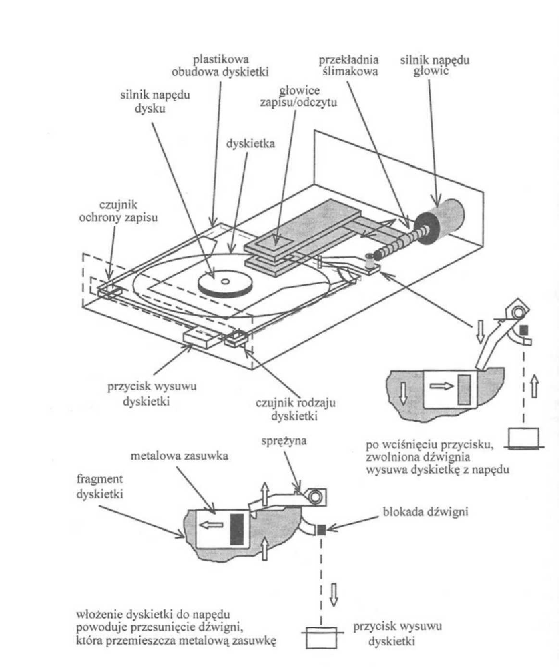

Zasada działania stacji dyskietek elastycznych

• Dyskietka obraca się z prędkością 360 obr/min (6 obr/sek)

• Głowice zapisująco-odczytujące przesuwają się wzdłuż

promienia dyskietki

• Prąd elektryczny doprowadzony do uzwojenia głowicy

wytwarza w pobliżu szczeliny głowicy pole magnetyczne

namagnesowujące fragment dyskietki znajdujący się pod

Wymień uwzględniając typ napędu i pojemności nośnika rodzaje napędów dysków elastycznych

Za pomocą jaakiego rodzaju okablowania przyłącza się stację dyskietek do kontrolera?

(opisz i przedstaw na rysunku)

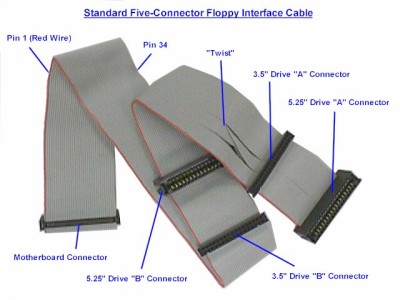

Stacje dyskietek przyłoncza się do kontrolera za pomocą 34 rzyłowego kabla FDD .

 interfejs FDD posiada cztery linie wyboru mechanizmów, jednak sterowniki FDC mogą obsłużyć z reguły dwa mechanizmy. Oba dyski łączone są specjalnym kablem 34-żyłowym z kontrolerem FDC w konfiguracji łańcuchowej (ang. Daisy Chain). Konfiguracja łańcuchowa polega na podłączeniu obu dysków do tego samego kabla 34-żyłowego. Na dysku ostatnim (w łańcuchu połączeniowym)należy zainstalować rezystory tłumiące

Opisz budowę ( i poszczególne elementy ) dyskietek i konkretnym przykładzie ( dyskieteki 5,25 i 3,5 cala)

Dyskietka-posiada kształt dysku,jest wykonana z giętkiego tworzywa sztucznego.Jej grubość jest mniejsza niż 1\10mm ,a wymiary warstwy są równe 0,0025mm.Większą część stanowią dyskietki o wymiarach 5,25 oraz 3,5.
dyskietki 5,25 cala: HD - 1.2MB, DD - 360kB
dyskietki 3,5 cala: HD - 1.44MB, DD - 720kB

Dyskietka 5,25cala- wyposażona w krążek centryczny i otwór opakowany jest w kopertę wypełnioną po stronie wewnętrznej miękkim materiałem . Nośniki posiadają cienką plastikową kopertę która ma właściwości elastyczne dzięki czym dyskietka była bardziej zabezpieczona przed uszkodzeniami . Dyskietki posadzone w środkowej części umożliwia zaciśnięcie sprzęgła napędu dyskietki na krążku z nośnikiem . Otwór, przez który głowica odczytuje i zapisuje dane nie jest niczym przysłonięty . Ochroną przed zabrudzeniem przykładowo dotknięcia palcem dyski umieszcza się w dodatkowej papierowej kopercie. W centralnej części dysku znajduje się 3 cm otwór ,napęd chwyta nośnik i obraca go.

Dyskietka 3,5cala -jest podobnie zbudowana co dyskietka 5,25calowa, w tej zastosowano nośnik o mniejszej średnicy który umieszczony jest w sztywnej obudowie, dzięki temu dyskietka jest bardziej zabezpieczona przed czynnikami zewnętrznymi oraz zamykającej dostęp do powierzchni magnetycznej dysku w czasie, gdy dyskietka nie jest umieszczona w stacji . Dysk posiada otwór przez który głowica odczytuje informacje . Zasuwka która przysłania otwór odczytu dyskietki po wyjęciu automatycznie zasuwa okienko.

 Na rysunku przedstawiono dyskietke o rozmiarach 5,25 cala

Na rysunku przedstawiono dyskietke o rozmiarach 3,5 cala

Jakie znasz rodzaje dyskietek 3,5 calowych

(opisz je krutko )

Rodzaje dyskietek 3,5 calowych to

-3,5 cala DD -  (Double Density) o pojemności 720 KiB, powszechnie używanych w komputerach klasy Amiga (komputer ten obsługuje dyskietki DD jako 880 KiB

- 3,5 cala HD - HD (High Density) o pojemności „1.44 MB” („megabajt” ten w rzeczywistości był jednostką mieszaną - 1000×1024, a dyskietki te miały 1440 kB). Dyskietka taka składa się z twardej plastikowej obudowy z otworem dostępowym do nośnika zasuwanym sprężynowo metalową (później plastikową) zasuwką.

- 3,5 cala ED - (2,88 MB )  ED (Extra Density) „2.88 MB” (dla Atari ST dostępne były napędy ED zapewniające odpowiednio większe pojemności), ale nie przyjął się, m.in. z powodu konkurencji ze znacznie bardziej pojemnymi dyskietkami napędów typu ZIP czy JAZ. Zachowana jest kompatybilność wsteczna.

Jak zabezpieczono nośnik dyskietki 3,5 calowej przed zewnętrznym uszkodzeniem

Dyskietka 3,5'' posiada sztywną kopertę z tworzywa sztucznego. Okienko dostępu głowicy jest zasłonięte ruchomą metalową przesłoną, która podczas wkładania dyskietki do napędu, automatycznie przesuwa się odsłaniając dostęp głowicy do powierzchni magnetycznej. Zabezpiecza to dysk elastyczny przed dostępem kurzu. Dzięki zastosowaniu sztywnego opakowania dyskietka 3,5” jest odporna na zgniatanie.

---
