Wojskowa Akademia Techniczna Warszawa dn.28.01.2008

im. Jarosława Dąbrowskiego

w Warszawie

ZADANIE DOMOWE

TEMAT: Wały i osie.

Wykonał: kpr. pchor. Machniak Bartosz

Grupa szkoleniowa: A6X1S1

Ocena : ............................

Skonstruować wał na którym osadzone są dwa koła zębate I i II

(o zębach prostych) o średnicach d1=15 cm i d2=13 cm.

Siła obwodowa na kole II wynosi P2. Rozkład sił na kołach pokazano na rys.

Dane do zadania

Lp	l1 [mm]	l2 [mm]	P2 [kN]	α1	α2
9	200	100	550 20G	90^0	120^0

Obliczenia:

1) Z warunku równowagi momentów wyliczam siłę P₁.

2) Wyliczam poszczególne składowe sił P₁ i P₂.

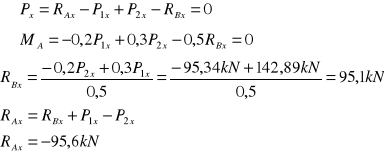

3) Obliczam składowe reakcji:

- dla osi ZX

- dla osi ZY

3) Obliczam momenty gnące na wale:

Moment wypadkowy:

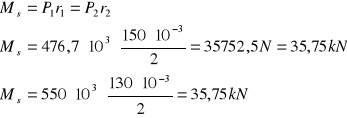

4) Obliczam moment skręcający pomiędzy przekrojem 1 i 2

5) Moment zastępczy wynosi:

6) Sprawdzam parametry wybranego gatunku stali

Stal 20G

C	Mn	Si	Rm	Re
0,17-0,24 [%]	0,70-1,0 [%]	0,15-0,40 [%]	430 [MPa]	275 [MPa]

8 Średnica wału pełnego jest równa:

6

R_Bx

P_1x

P_2x

R _Ax

R_By

P_2y

R_Ay

y

---
