PROJEKT z przedmiotu TECHNOLOGIA BETONU

PROJEKT MIESZANKI BETONOWEJ

ŁAWY FUNDAMĘTOWEJ - metoda jednostopniowego otulenia

Wykonał:

Łukasz Curyło

WIL, II ROK, gr.4

Prowadząca: dr inż. Małgorzata Lenart

TEMAT: PROJEKT MIESZANKI BETONOWEJ

ŁAWA FUNDAMĘTOWA - metoda jednostopniowego otulenia

1. Założenia i wymagania względem betonu.

• klasa betonu C 16/20 (B 20)

• minimalny rozstaw prętów zbrojenia w kierunku prostopadłym do kierunku betonowania

e = 100 mm

• najmniejszy wymiar przekroju poprzecznego elementu

a = 400 mm

• klasa ekspozycji środowiska eksploatacji - XC2

2. Rodzaj i cechy składników

2.1. Cement.

Przyjęto cement portlandzki CEM III / A 32,5 N odpowiadający wymaganiom normy PN-EN 197-1:2002.

2.2. Kruszywo.

Do betonu zastosowano kruszywo naturalne odpowiadające wymaganiom normy PN-EN 12620:2008 „Kruszywa do betonów

D<1/3 najmniejszego wymiaru poprzecznego elementu (31,5<400mm)

D<3/4 odległości w świetle między prętami zbrojenia (31,5<100mm)

a) rodzaj kruszywa

drobne - naturalne,

grube - naturalne

b) uziarnienie

Drobne		Grube
0 - 0,125 [mm]	24 %	2 - 4 [mm]	34 %
0,125 - 0,25 [mm]	20 %	4 - 8 [mm]	30 %
0,25 - 0,5 [mm]	19 %	8 - 16 [mm]	36 %
0,5 - 1,0 [mm]	27 %	16- 31,5 [mm]	-
1,0 - 2,0 [mm]	10 %	31,5 - 63 [mm]	-

Sprawdzenie doboru kruszywa do warunków konstrukcji:

- maksymalna średnica ziarna kruszywa

Kruszywo spełnia warunki.

1. Woda zarobowa

Woda stosowana do wytwarzania mieszanki betonowej odpowiada wymaganiom normy
PN-EN 1008-2004 „Woda zarobowa do betonu. Specyfikacja pobierania próbek, badanie i ocena przydatności wody zarobowej do betonu, w tym wody odzyskanej z procesów produkcji betonu”, gdyż zastosowano wodę wodociągową pitną.

3. Klasa konsystencji.

Ze względu na metodę zagęszczania i warunki formowania przyjęto klasę konsystencji mieszanki betonowej S2 - przekrój normalnie zbrojony, ręcznie sztychowany.

4. Przyjęcie danych uzupełniających

f_cm - wytrzymałość średnia

f_ck - wytrzymałość charakterystyczna

= 16

[Mpa]

5. Określenie składu mieszanki betonowej

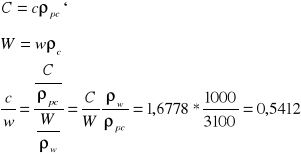

1. równanie wytrzymałości Bolomey'a

zakładam, że

2. równanie szczelności

c+p+ż+w=1

3. równanie konsystencji

dla klasy S2:

tabela - wodożądność kruszywa

Frakcja	Zawartość [%]		Wskaźnik wodny	Iloczyn kolumn
[mm]	Piasek	Żwir		Piasek (2)x(4)	Żwir (3)x(4)
1	2	3	4	5	6
0 - 0,125	24	-	0,265	6,36
0,125 - 0,25	20	-	0,147	2,94
0,25 - 0,5	19	-	0,102	1,938
0,5 - 1,0	27	-	0,071	1,917
1,0 - 2,0	10	-	0,052	0,52
2,0 - 4,0	-	34	0,040		1,36
4,0 - 8,0	-	30	0,031		0,93
8,0 - 16,0	-	36	0,024		0,864
suma	100	100		13,675	3,154

- wskaźnik wodny cementu

v

4. równanie charakterystyczne wybranej metody - metoda jednostopniowego otulenia ziaren żwiru zaprawą

Dla konsystencji V2 promień otulenia
należy do przedziału (0,0030 - 0,0040) .

Zalecana wartość
bliżej dolnej granicy,
nie mniejsze niż średni wymiar ziarna piasku:

Stąd d_śr = 0,7 mm,
=0,35 mm = 0,0035 dm.

Obliczenie powierzchni zewnętrznej ziarna żwiru

Frakcja [mm]	Zawartość [%]	Powierzchnia zewnętrzna [dm3/kg]	Iloczyn
2,0 - 4,0	34	100	3400
4,0 - 8,0	30	50	1500
8,0 - 16,0	34	25	850
suma	100		5750

stąd

ż = 0,4852.

Układ równań:

Po rozwiązaniu układu otrzymujemy:

6. Obliczenia sprawdzające, wszystkie warunki zostały spełnione:

7.1. Warunek szczelności

0,11933+0,17498+0,22049+0,48520=1,0000

7.2. Warunek wytrzymałości

3. Rzeczywista ilość zaprawy

4. Suma objętości absolutnych cementu i ziarna kruszywa poniżej 0,125[mm]

5. Zawartość cementu

(wg. tablica 3)

6. Wartość stosunku wodno-cementowego (W/C)

(wg. tablica 14)

7. Skład granulometryczny zaprojektowanego kruszywa, porównanie z zalecanymi

granicznymi krzywymi uziarnienia kruszywa do betonu.

Frakcja	Piasek x 1 (%)	Żwir x 1,91 (%)	Suma (%)	Zawartość w kruszywie (%)	Rzędna
0-0,125	24	-	24	8,25	8,25
0,125-0,25	20	-	20	6,87	15,12
0,25-0,5	19	-	19	6,53	21,65
0,5-0,1	27	-	27	9,28	30,93
1,0-2,0	10	-	10	3,44	34,36
2,0-4,0	-	34*2,77	94,18	22,32	56,68
4,0-8,0	-	30*2,77	83,1	19,69	76,37
8,0-16,0	-	36*2,77	99,72	23,63	100
	100	277	377	100,0

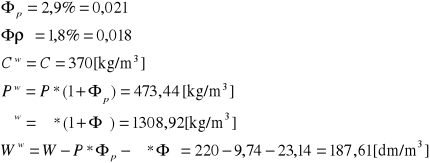

7. Skład mieszanki betonowej z uwzględnieniem wilgotności kruszywa

8. Skład roboczy mieszanki betonowej

1. pojemność użytkowa betoniarki

2. recepta na 1 zarób betoniarki

8

---
