ĆWICZENIE NR 2:

CECHOWANIE CIŚNIENIOMIERZA Z RURKĄ POCHYŁĄ

1. Tabela pomiarów i wyniki

l.p

g

A

ΔV [ml]

l [mm]

Σ dV [ml]

x

Δx

p

Δp

1

9,81

62,83

6,6

16

6,6

0,107

0,001

16,863

0,231

2

9,81

62,83

5,5

20

12,1

0,130

0,002

25,450

0,440

3

9,81

62,83

7,1

26

19,2

0,143

0,002

36,536

0,711

4

9,81

62,83

8

32

27,2

0,156

0,003

49,027

0,992

5

9,81

62,83

3,4

34

30,6

0,163

0,003

54,335

1,014

6

9,81

62,83

4,8

37

35,4

0,170

0,003

61,830

1,281

7

9,81

62,83

4,6

39

40

0,180

0,004

69,012

1,483

8

9,81

62,83

5,3

40

45,3

0,197

0,004

77,287

1,745

9

9,81

62,83

6

41

51,3

0,215

0,004

86,655

2,025

10

9,81

62,83

6,6

43

57,9

0,230

0,005

96,960

2,314

11

9,81

62,83

6,8

45

64,7

0,244

0,005

107,577

2,570

12

9,81

62,83

5,9

55

70,6

0,216

0,004

116,789

2,688

13

9,81

62,83

6,3

59

76,9

0,219

0,004

126,626

2,966

14

9,81

62,83

6,4

62

83,3

0,225

0,005

136,619

3,209

15

9,81

62,83

7,4

68

90,7

0,222

0,004

148,173

3,609

16

9,81

62,83

6

73

96,7

0,220

0,004

157,541

3,600

17

9,81

62,83

7,5

85

104,2

0,203

0,004

169,251

4,110

18

9,81

62,83

4

90

108,2

0,199

0,004

175,496

3,728

19

9,81

62,83

7

102

115,2

0,186

0,004

186,426

4,482

20

9,81

62,83

6,8

108

122

0,186

0,004

197,043

4,673

21

9,81

62,83

6,3

112

128,3

0,188

0,004

206,880

4,791

22

9,81

62,83

8

117

136,3

0,191

0,004

219,371

5,454

0x08 graphic

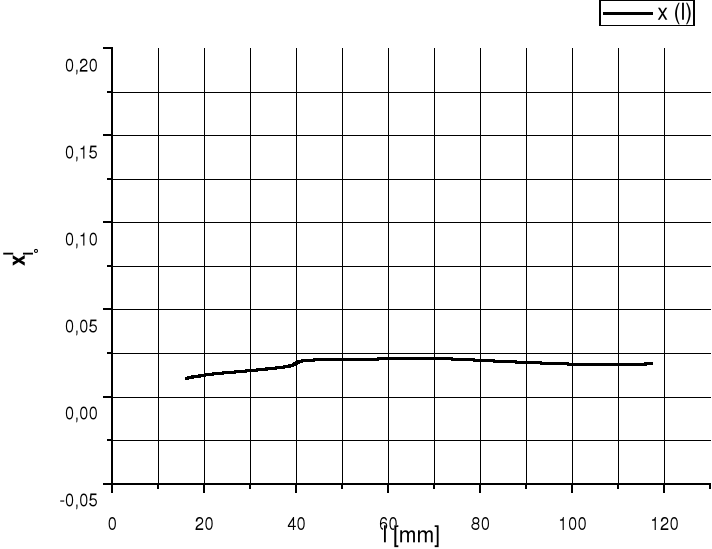

2. Wykresy

0x08 graphic

3. Przebieg ćwiczenia.

    1. wyznaczanie średniej średnicy d manometru Recknagla;

Średnicę uśrednioną wyznacza się jako sumę wartości z n pomiarów przez ilość pomiarów n.

0x01 graphic

Błąd pomiaru średnicy wyznacza się następująco:

0x01 graphic

0x01 graphic

Δdr = 0,024 mm

Δdw = 0,05 mm

Δd = 0,055 mm

    1. wyznaczanie ciśnienia;

Ciśnienie słupa cieczy wyznacza się ze wzoru:

0x01 graphic

gdzie: g - przyspieszenie ziemskie;

ρ - gęstość cieczy manometrycznej;

V- objętość;

A- powierzchnia zbiornika.

Cieczą manometryczną w tym przypadku była woda.

ρw = 1000 kg∙m-3 - gęstość wody

Powierzchnię zbiornika A wyznacza się ze wzoru:

0x01 graphic

przy czym:

dla d = 80 [mm] - średnica zbiornika

0x01 graphic

Na podstawie powyższych zależności mierzone ciśnienie wynosi:

0x01 graphic

Błąd pomiaru ciśnienia wynosi:

0x01 graphic

Gdzie 0x01 graphic
- błąd rozdzielczości pipety ; 0x01 graphic
= 0,1 [cm3]

    1. wyznaczanie przełożenia manometru;

Przełożenie manometru z rurką pochyłą można wyliczyć ze wzoru:

0x01 graphic

gdzie: l - jest to położenie menisku w pochyłej rurce.

W naszym przypadku (wzory w poprzednim podpunkcie):

0x01 graphic

Natomiast błąd wyznaczenia przełożenia wynosi:

0x01 graphic

gdzie: Δl - błąd rozdzielczości odczytu położenia menisku, Δl =0,055 [mm]

  1. Wnioski.

Zależność ciśnienia od położenia menisku cieczy w rurce pochyłej jest funkcją prostoliniową, rosnącą i przechodzącą przez punkt (0,0). Wszystkie punkty z tego wykresu leżą w pobliżu tej linii i są do niej włączone.

Przełożenie jest również zależnością bliską idealnej, punkty jej tworzą linię poziomą o zadanej wielkości, zawierającą się w granicy błędu mikromanometru.

0x01 graphic

0x01 graphic
