39.DRGANIA RELAKSACYJNE, Pracownia fizyczna, Moje raporty


1. CEL ĆWICZENIA:

Ćwiczenie pozwala nam poznać zjawisko drgań relaksacyjnych. Mamy tu do czynienia z prostymi układami, w których wytwarzane są drgania relaksacyjne, dzięki czemu poznajemy i zapamiętujemy budowy takich układów oraz działanie poszczególnych ich części.

2. OPIS TEORETYCZNY ĆWICZENIA:

28.04.2009r.

Ćwiczenie nr 39

DRGANIA RELAKSACYJNE

I. Drgania relaksacyjne.

Drgania relaksacyjne, to takie drgania elektryczne, w których wzrosty i spadki napięć zachodzą w sposób wykładniczy. Najczęściej do wytwarzania drgań relaksacyjnych wykorzystuje się proces ładowania i rozładowania kondensatora przez opornik, ponieważ wtedy napięcie na okładkach tego kondensatora zmienia się wykładniczo, według następujących wzorów:

Ładowanie: 0x01 graphic

Rozładowanie: 0x01 graphic
,

gdzie:

U0 - napięcie źródła ładującego kondensator,

t - czas, po którym zostało osiągnięte napięcie U,

RC - stała czasowa.

Aby uzyskać nieregularne wahania napięcia o przebiegach wykładniczych, wystarczy włączać i wyłączać obwód, w którym jest opór i kondensator. Należy to jednak robić w równych odstępach czasu. Rolę elementu, który będzie samoczynnie regulował czas trwania ładowania i rozładowania dobrze spełnia lampa neonowa. W najprostszym obwodzie wytwarzającym drgania relaksacyjne musi się zatem znaleźć kondensator, opornik, neonówka i źródło prądu stałego. Obwód taki wygląda następująco:

0x08 graphic

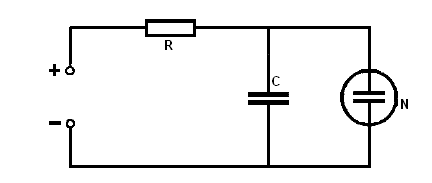

Kondensator C ładuje się od źródła prądu przez opornik R o dużym oporze. Napięcie na jego okładkach wzrasta według powyższego wzoru, aż osiągnie wartość Uz (napięcie zapłonu), czyli dla którego neonówka się zapala. Zaczyna przez nią wtedy płynąć prąd rozładowania kondensatora. Napięcie maleje według powyższego równania, aż osiągnie wartość Ug (napięcie gaśnięcia). Następnie napięcie ponownie wzrasta. Proces ten powtarza się cyklicznie i wytwarza nam drgania relaksacyjne, których wykres jest następujący:

0x08 graphic

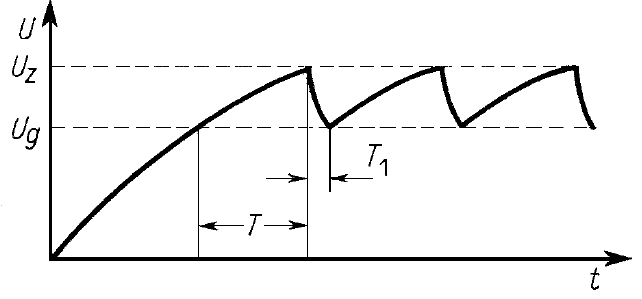

gdzie przez T oznaczamy czas narastania napięcia od Ug do Uz, a przez T1 - czas opadania z Uz do Ug.

II. Przepływ prądu w gazach.

Analizując charakterystykę prądu w próżni dochodzi się do wniosku, że dosyć łatwo jest osiągnąć napięcie, dla którego dalszy wzrost natężenia nie jest możliwy. Dzieje się tak dlatego, że zostają w tym momencie wyczerpane już wszystkie elektrony (nośniki prądu). Analizując natomiast prąd w gazach zauważamy, że przepływ ładunków umożliwia tam większe wartości natężenia dla danego napięcia, niż w prądzie próżniowym. Powód tego jest następujący: W próżni jako nośniki prądu występują elektrony. W gazie natomiast wolne elektrony zderzają się z atomami gazu, powodując ich jonizację tzn. wyrzucanie elektronu z atomu, przy czym pozostaje dodatnio naładowany jon. W ten sposób liczba nośników prądu ulega zwiększeniu.

Mechanizm przewodzenia prądu w gazach może odbywać się na kilka sposobów:

III. Zasada działania neonówki.

Neonówka to bańka szklana wypełniona gazem, najczęściej neonem. Ciśnienie tego neonu wynosi 20 mm Hg. Neonówka składa się z dwóch metalowych elektrod pokrytych warstwą metalu, który łatwo emituje elektrony (np. bar). Jeżeli do elektrod tych zostanie przyłożone niewielkie napięcie, to prąd nie popłynie ze względu na złe przewodnictwo gazu. Jeśli natomiast napięcie przekroczy wartość Uz potrzebną do spowodowania jonizacji lawinowej, przez neonówkę popłynie prąd o natężeniu ograniczonym tylko oporem zewnętrznym. Natomiast, gdy napięcie spadnie poniżej wartości Ug to neonówka staje się znów doskonałym izolatorem, ponieważ nie rozwija się jonizacja lawinowa. W czasie jarzenia między elektrodami znajdują się ładunki elektryczne, dlatego w rzeczywistości do podtrzymania jarzenia wystarczy napięcie nieco niższe od wartości Uz.

Świecenie towarzyszące przepływowi prądu przez lampkę neonową jest spowodowane wyładowaniem w gazach rozrzedzonych. Ale ze względu na małą odległość między elektrodami nie jest widoczny cały obraz wyładowania, lecz tylko warstwa katodowa świecąca na powierzchni katody.

Neonówka służy do stabilizowania napięcia. Opór wewnętrzny neonówki jest bardzo mały w czasie jarzenia i dzięki temu natężenie prądu silnie wzrasta nawet przy niewielkich wzrostach napięcia. Dlatego, jeżeli źródło zasilania neonówki ma duży opór wewnętrzny względem oporu neonówki w czasie jarzenia, to napięcie na zaciskach neonówki prawie nie rośnie. Zatem najmniejszemu wzrostowi napięcia o 0x01 graphic
towarzyszy duży wzrost natężenia 0x01 graphic
płynącego przez neonówkę. Przy czym 0x01 graphic
, gdzie 0x01 graphic
jest oporem neonówki w czasie jarzenia.

3. LITERATURA:

4. OPIS WYKONANIA POMIARÓW:

Ćwiczenie rozpoczęłyśmy od spisania pojemności wykorzystywanych tu kondensatorów. Później przeszłyśmy do zestawienia układu pomiarowego według następującego schematu:

0x08 graphic

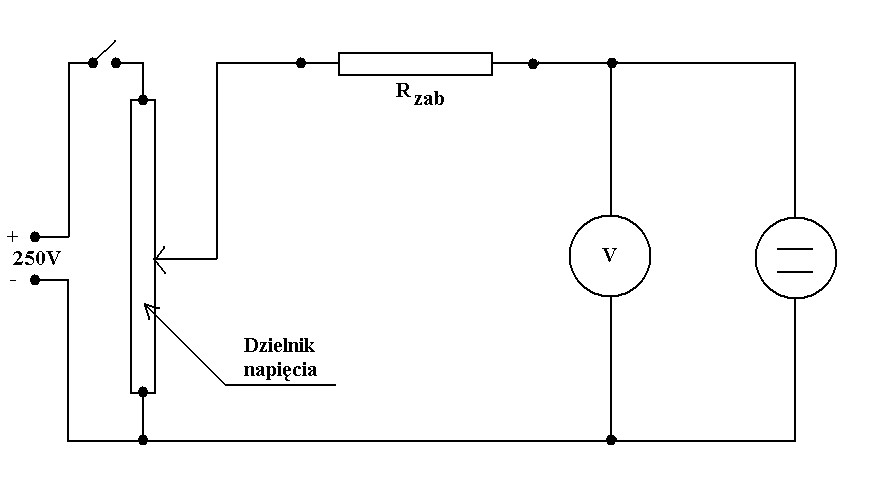

Następnie jedna z nas kręciła pokrętłami dzielnika napięcia, a druga obserwowała dla jakiego ustawienia neonówka zapala się, a następnie dla jakiego gaśnie. W tych momentach odczytywała napięcie na woltomierzu. Pomiary te powtórzyłyśmy 5 razy.

0x08 graphic

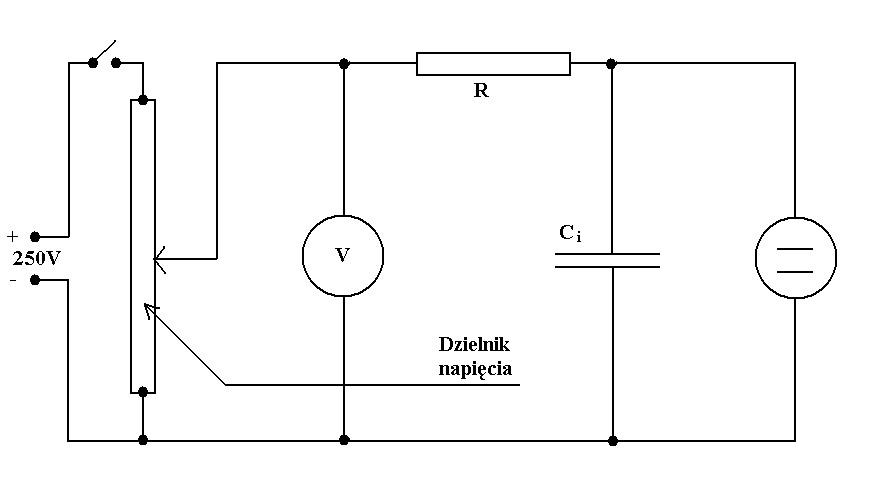

Później zestawiłyśmy układ według następującego schematu:

gdzie Ci mogłyśmy łatwo zmieniać. Dostępne było 6 kondensatorów.

W tej części ćwiczenia zmieniałyśmy napięcie układu z zakresu od 155 V do 190 V co 5 V, zmieniając położenia pokręteł na dzielniku napięcia, i dla każdego z tych ustawień mierzyłyśmy czas 10 zapaleń neonówki. Pomiary te wykonałyśmy dla wszystkich sześciu kondensatorów.

Następnie, pozostając przy tym samym zestawieniu układu, ustaliłyśmy napięcie na 170 V. Ponownie mierzyłyśmy czas 10 zapaleń neonówki, z tym, że najpierw w miejsce oporu R podłączyłyśmy jeden z dwóch dostępnych oporów, opór R1, który był podłączony w tym miejscu również przez cały czas ćwiczenia, a później w miejsce tego oporu włączyłyśmy szeregowo opory R1 i R2.

Wyniki wszystkich pomiarów przedstawione są w tabelach poniżej.

5. OPRACOWANIE WYNIKÓW:

a) PEŁNY TOK OBLICZEŃ:

Najpierw rozpocznę od przedstawienia wyników naszych pomiarów w tabelach:

Tabela 1.

Pojemności kondensatorów używanych w ćwiczeniu.

Kondensator

Pojemność [μF]

C1

4,7

C2

3,3

C3

1,5

C4

1

C5

0,68

C6

0,33

Tabela 2.

Napięcie zapłonu i gaśnięcia neonówki:

Numer pomiaru

Napięcie zapłonu

UZ [V]

Napięcie gaśnięcia

UG [V]

1

135

130

2

135

130

3

135

130

4

135

130

5

135

130

Tabela 3.

Czas 10 okresów (zapaleń) neonówki dla różnych ustawień napięć i różnych kondensatorów.

Napięcie układu

U [V]

Czas 10 okresów dla C1

(t1 [s])

Czas 10 okresów dla C2

(t2 [s])

Czas 10 okresów dla C3

(t3 [s])

Czas 10 okresów dla C4

(t4 [s])

Czas 10 okresów dla C5

(t5 [s])

Czas 10 okresów dla C6

(t6 [s])

155

39,96

25,64

12,09

7,07

5,71

3,14

160

30,96

20,94

9,69

6,24

4,66

2,78

165

26,07

17,19

8,14

5,74

3,83

2,67

170

22,88

15,16

7,09

4,71

3,36

2,36

175

20,22

15,07

6,35

4,20

3,08

2,23

180

18,24

12,86

5,98

3,86

2,88

2,08

185

18,19

11,53

5,65

3,64

2,77

1,87

190

16,76

11,18

5,26

3,43

2,67

1,85

Tabela 4.

Czas 10 okresów neonówki dla różnych ustawień oporu i różnych kondensatorów. Napięcie układu to 170 V.

Kondensator

Czas 10 okresów dla oporu R1

(t7 [s])

Czas 10 okresów dla oporu R1 + R2

(t8 [s])

C1

22,09

39,56

C2

15,08

27,18

C3

6,92

12,54

C4

4,58

8,32

C5

3,33

6,11

C6

2,50

3,24

Wyliczam średnią napięcia zapłonu neonówki:

0x01 graphic

Obliczam błąd maksymalny tej wielkości:

Sprawdzam rozstęp R:

0x01 graphic

Porównuję rozstęp z błędem systematycznym:

0x01 graphic

0x01 graphic
zatem dominuje błąd systematyczny. Stąd 0x01 graphic
.

Zatem średnie napięcie zapłonu żarówki wynosi:

0x01 graphic

Wyliczam średnią napięcia gaśnięcia neonówki:

0x01 graphic

Obliczam błąd maksymalny tej wielkości:

Sprawdzam rozstęp R:

0x01 graphic

Porównuję rozstęp z błędem systematycznym:

0x01 graphic

0x01 graphic
zatem dominuje błąd systematyczny. Stąd 0x01 graphic
.

Zatem średnie napięcie zapłonu żarówki wynosi:

0x01 graphic

Liczę okres drgań relaksacyjnych, gdy w układzie jest podłączony kondensator C1:

dla napięcia 155V: 0x01 graphic

dla napięcia 160V: 0x01 graphic

dla napięcia 165V: 0x01 graphic

dla napięcia 170V: 0x01 graphic

dla napięcia 175V: 0x01 graphic

dla napięcia 180V: 0x01 graphic

dla napięcia 185V: 0x01 graphic

dla napięcia 190V: 0x01 graphic

Obliczam błędy tych wielkości metodą różniczki zupełnej:

0x01 graphic
Zatem: 0x01 graphic
. Stąd: 0x01 graphic
. Błąd ten jest taki, bez względu na to, które napięcie rozpatrujemy.

Liczę okres drgań relaksacyjnych, gdy w układzie jest podłączony kondensator C2:

dla napięcia 155V: 0x01 graphic

dla napięcia 160V: 0x01 graphic

dla napięcia 165V: 0x01 graphic

dla napięcia 170V: 0x01 graphic

dla napięcia 175V: 0x01 graphic

dla napięcia 180V: 0x01 graphic

dla napięcia 185V: 0x01 graphic

dla napięcia 190V: 0x01 graphic

Obliczam błędy tych wielkości metodą różniczki zupełnej:

0x01 graphic
Zatem: 0x01 graphic
. Stąd: 0x01 graphic
. Błąd ten jest taki, bez względu na to, które napięcie rozpatrujemy.

Liczę okres drgań relaksacyjnych, gdy w układzie jest podłączony kondensator C3:

dla napięcia 155V: 0x01 graphic

dla napięcia 160V: 0x01 graphic

dla napięcia 165V: 0x01 graphic

dla napięcia 170V: 0x01 graphic

dla napięcia 175V: 0x01 graphic

dla napięcia 180V: 0x01 graphic

dla napięcia 185V: 0x01 graphic

dla napięcia 190V: 0x01 graphic

Obliczam błędy tych wielkości metodą różniczki zupełnej:

0x01 graphic
Zatem: 0x01 graphic
. Stąd: 0x01 graphic
. Błąd ten jest taki, bez względu na to, które napięcie rozpatrujemy.

Liczę okres drgań relaksacyjnych, gdy w układzie jest podłączony kondensator C4:

dla napięcia 155V: 0x01 graphic

dla napięcia 160V: 0x01 graphic

dla napięcia 165V: 0x01 graphic

dla napięcia 170V: 0x01 graphic

dla napięcia 175V: 0x01 graphic

dla napięcia 180V: 0x01 graphic

dla napięcia 185V: 0x01 graphic

dla napięcia 190V: 0x01 graphic

Obliczam błędy tych wielkości metodą różniczki zupełnej:

0x01 graphic
Zatem: 0x01 graphic
. Stąd: 0x01 graphic
.

Błąd ten jest taki, bez względu na to, które napięcie rozpatrujemy.

Liczę okres drgań relaksacyjnych, gdy w układzie jest podłączony kondensator C5:

dla napięcia 155V: 0x01 graphic

dla napięcia 160V: 0x01 graphic

dla napięcia 165V: 0x01 graphic

dla napięcia 170V: 0x01 graphic

dla napięcia 175V: 0x01 graphic

dla napięcia 180V: 0x01 graphic

dla napięcia 185V: 0x01 graphic

dla napięcia 190V: 0x01 graphic

Obliczam błędy tych wielkości metodą różniczki zupełnej:

0x01 graphic
Zatem: 0x01 graphic
. Stąd: 0x01 graphic
.

Błąd ten jest taki, bez względu na to, które napięcie rozpatrujemy.

Liczę okres drgań relaksacyjnych, gdy w układzie jest podłączony kondensator C6:

dla napięcia 155V: 0x01 graphic

dla napięcia 160V: 0x01 graphic

dla napięcia 165V: 0x01 graphic

dla napięcia 170V: 0x01 graphic

dla napięcia 175V: 0x01 graphic

dla napięcia 180V: 0x01 graphic

dla napięcia 185V: 0x01 graphic

dla napięcia 190V: 0x01 graphic

Obliczam błędy tych wielkości metodą różniczki zupełnej:

0x01 graphic
Zatem: 0x01 graphic
. Stąd: 0x01 graphic
.

Błąd ten jest taki, bez względu na to, które napięcie rozpatrujemy.

Tabela 5.

Zależność okresów drgań relaksacyjnych od napięcia układu dla różnych kondensatorów.

Napięcie układu

U [V]

Okres dla C1

(T1 [s])

Okres dla C2

(T2 [s])

Okres dla C3

(T3 [s])

Okres dla C4

(T4 [s])

Okres dla C5

(T5 [s])

Okres dla C6

(T6 [s])

155

3,996

2,564

1,209

0,707

0,571

0,314

160

3,096

2,094

0,969

0,624

0,466

0,278

165

2,607

1,719

0,814

0,574

0,383

0,267

170

2,288

1,516

0,709

0,471

0,336

0,236

175

2,022

1,507

0,635

0,420

0,308

0,223

180

1,824

1,286

0,598

0,386

0,288

0,208

185

1,819

1,153

0,565

0,364

0,277

0,187

190

1,676

1,118

0,526

0,343

0,267

0,185

Błąd każdego okresu jest taki sam i wynosi 0,001s

Liczę okresy drgań relaksacyjnych, gdy napięcie układu ustawione jest na 170 V a opór R=R1=2MΩ.

Dla C1: 0x01 graphic

Dla C2: 0x01 graphic

Dla C3: 0x01 graphic

Dla C4: 0x01 graphic

Dla C5: 0x01 graphic

Dla C6: 0x01 graphic

Gdy opór wynosi R=R1+R2=2MΩ+2MΩ=4MΩ

Dla C1: 0x01 graphic

Dla C2: 0x01 graphic

Dla C3: 0x01 graphic

Dla C4: 0x01 graphic

Dla C5: 0x01 graphic

Dla C6: 0x01 graphic

Błędy wszystkich tych okresów liczę metodą różniczki zupełnej:

0x01 graphic
Zatem: 0x01 graphic
. Stąd: 0x01 graphic
.

Zatem błąd każdego okresu jest taki sam i wynosi 0,001s.

Liczę wartości okresów drgań relaksacyjnych z następującego wzoru:

0x01 graphic
, gdzie:

T - okres;

R - opór;

C - pojemność kondensatora;

U - napięcie układu (U=170 V);

UG - napięcie gaśnięcia (UG=130 V);

UZ - napięcie zapłonu (UZ=135 V).

Zatem: 0x01 graphic

Natomiast błąd tych wielkości należy obliczyć metodą różniczki zupełnej.

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

Zatem:

0x01 graphic
0x01 graphic

0x01 graphic

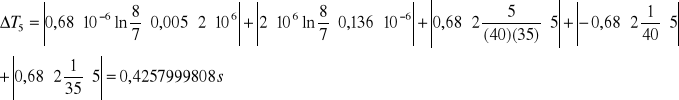

Gdy R=R1=2MΩ:

Dla C1: 0x01 graphic

0x01 graphic
Dla C2: 0x01 graphic

0x01 graphic

Dla C3: 0x01 graphic

0x01 graphic

Dla C4: 0x01 graphic

0x01 graphic

Dla C5: 0x01 graphic

0x01 graphic
Dla C6: 0x01 graphic

0x01 graphic

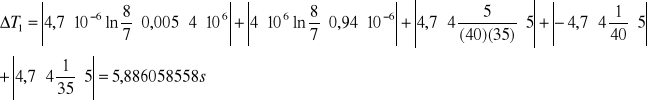

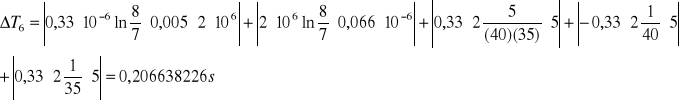

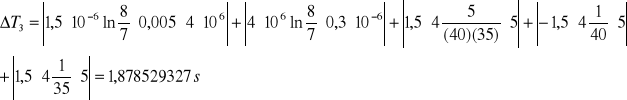

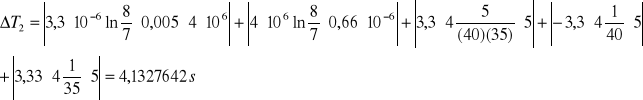

Gdy R=R1+R2=2MΩ+2MΩ=4MΩ:

Dla C1: 0x01 graphic

0x01 graphic
Dla C2: 0x01 graphic

0x01 graphic

Dla C3: 0x01 graphic

0x01 graphic

Dla C4: 0x01 graphic

0x01 graphic

Dla C5: 0x01 graphic

0x01 graphic
Dla C6: 0x01 graphic

0x01 graphic

Tabela 6.

Wartości zmierzonych oraz obliczonych teoretycznie okresów drgań relaksacyjnych.

Kondensator

Wartości zmierzone

Dla R=R1

Dla R=R1+R2

C1

2,209s ± 0,001s

3,956s ± 0,001s

C2

1,508s ± 0,001s

2,718s ± 0,001s

C3

0,692s ± 0,001s

1,254s ± 0,001s

C4

0,458s ± 0,001s

0,832s ± 0,001s

C5

0,333s ± 0,001s

0,611s ± 0,001s

C6

0,250s ± 0,001s

0,324s ± 0,001s

Wartości obliczone

Dla R=R1

Dla R=R1+R2

C1

1,255195091s ± 2,943029279s

2,510390181s ± 5,886058558s

C2

0,8813071913s ± 2,06638226s

1,762614383s ± 4,1327642s

C3

0,4005941779s ± 0,9392646636s

0,8011883557s ± 1,878529327s

C4

0,2670627852s ± 0,6261764424s

0,5341255705s ± 1,252352885s

C5

0,181602694s ± 0,4257999808s

0,3632053879s ± 0,8515999616s

C6

0,08813071913s ± 0,206638226s

0,1762614383s ± 0,413276452s

Obliczam błąd stałej RC metodą różniczki zupełnej:

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

Tabela 7.

Zależność okresu od stałej czasowej RC.

Stała RC

Błąd stałej RC

Okres T [s]

Błąd okresu

T [s]

R1+R2, C1:

18,8

3,854

2,510390181

5,886058558

R1+R2, C2:

13,2

2,706

1,762614383

4,1327642

R1, C1:

9,4

1,927

1,255195091

2,943029279

R1, C2:

6,6

1,353

0,8813071913

2,06638226

R1+R2, C3:

6,0

1,23

0,8011883557

1,878529327

R1+R2, C4:

4,0

0,82

0,5341255705

1,252352885

R1, C3:

3,0

0,615

0,4005941779

0,9392646636

R1+R2, C5:

2,72

0,5576

0,3632053879

0,8515999616

R1, C4:

2,0

0,41

0,2670627852

0,6261764424

R1, C5:

1,36

0,2788

0,181602694

0,4257999808

R1+R2, C6:

1,32

0,2706

0,1762614383

0,413276452

R1, C6:

0,66

0,1353

0,08813071913

0,206638226

Metoda najmniejszych kwadratów do WYKRESU 15:

0x01 graphic

0x01 graphic
;

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

Zatem:

0x01 graphic

0x01 graphic

Zatem:

0x01 graphic

b) DYSKUSJA BŁĘDÓW I NIEPEWNOŚCI:

Wielkościami mierzonymi w tym ćwiczeniu są napięcie oraz czas. Błąd napięcia jest równy dokładności odczytu, czyli w naszym przypadku 5 V. Błąd napięcia gaśnięcia i zapłonu żarówki jest również równy 5 V, ponieważ z obliczeń wyszło mi, że błąd systematyczny jest tu zdecydowanie dominujący.

Z czasem jest już trochę inaczej. Do obliczeń przyjęłam błąd czasu równy dokładności stopera, jednak w praktyce powinien być on dużo większy, gdyż można brać jeszcze pod uwagę czas reakcji człowieka, który wynosi ok. 0,2 s.

Z błędami mamy również do czynienia, przy liczeniu błędu okresu ze wzoru:

0x01 graphic
.

Potrzebne nam są tu jeszcze błędy kondensatora i opornika. Wynoszą one odpowiednio: 20% i 5% wartości zmierzonych tych wielkości.

Na wykresach nie zawsze zaznaczone zostały błędy czasu lub okresu, ponieważ są to zbyt małe wartości, aby zostały dostrzeżone na wykresach. Zostały jednak zaznaczone błędy napięcia. Na wykresach zbiorczych nie zaznaczałam błędów dla lepszej widoczności tych wykresów.

Wszystkie błędy wielkości liczonych w trakcie tego raportu zostały policzone metodą różniczki zupełnej, czego pełen tok przedstawiam w punkcie 5a tego raportu.

c) PREZENTACJA OTRZYMANYCH WYNIKÓW:

Wszystkie wyniki starałam się zbierać w tabelach, ponumerowanych i zatytułowanych, które znajdują się w punkcie 5a.

d) WNIOSKI:

Różnica napięć zapłonu i gaśnięcia neonówki mieści się w granicach błędu, widzimy więc, że nie są to wielkości bardzo się od siebie różniące.

Analizując wykresy zależności okresów drgań relaksacyjnych od napięcia zasilania, widzimy, że im wyższe napięcie panuje w układzie, tym mniejsza jest wartość okresu. Zbierając wszystkie te dane na wykresie zbiorczym można zauważyć, że okres ten nie zależy tylko od napięcia panującego w układzie, ale również od kondensatora, który jest podłączony do układu. Mianowicie: okres jest tym większy, im większą pojemność ma kondensator podłączony do układu.

Porównując wyniki zmierzonych i policzonych okresów drgań relaksacyjnych można zauważyć spore rozbieżności. Wielkości policzone ze wzoru: 0x01 graphic
są dużo mniejsze aniżeli wielkości zmierzone bezpośrednio. Jednak błędy wielkości policzonych z powyższego wzoru są bardzo duże i w każdym przypadku przekraczają wartość samego wyniku, co świadczy o małej dokładności podanej metody. O wiele lepsza wydaje mi się druga metoda tu zastosowana, a dokładniej ta polegająca na mierzeniu czasu odpowiadającego 10 okresom i podzielenie tego wyniku na 10.

Analizując wykresy przedstawiające przebiegi drgań relaksacyjnych można zauważyć, że napięcie ma największą wartość dla najkrótszego czasu. Tak jest dla wszystkich kondensatorów. Aby jednak zobaczyć, że przebieg drgań relaksacyjnych zależy od pojemności kondensatora w rozważanym układzie należy zebrać dane na jednym zbiorczym wykresie. Po zrobieniu tego łatwo zauważyć, że im większa pojemność rozważanego kondensatora, tym wykres bardziej przesunięty w kierunku dodatnim osi odciętych.

Na koniec, sporządziłam wykres zależności okresu od stałej czasowej RC. Okazało się, że jest to linia prosta w przybliżeniu, dlatego policzyłam współczynniki tej linii prostej w układzie współrzędnych. W tym celu posłużyłam się metodą najmniejszych kwadratów (inaczej regresji liniowej). Tok obliczeń i wyniki przedstawione są w punkcie 5a.

602

- 8 -



Wyszukiwarka

Podobne podstrony:
39. DRGANIA RELAKSACYJNE, Pracownia fizyczna, Moje przygotowania teoretyczne
32. WYZNACZANIE OPORU ELEKTRYCZNEGO METODĄ MOSTKA WHEATSTONE'A, Pracownia fizyczna, Moje raporty
33. WYZNACZANIE MAŁYCH OPORÓW METODĄ PORÓWNYWANIA, Pracownia fizyczna, Moje raporty
65. WYZNACZANIE OGNISKOWYCH SOCZEWEK, Pracownia fizyczna, Moje przygotowania teoretyczne
21. WYZNACZANIE WILGOTNOŚCI WZGLĘDNEJ POWIETRZA, Pracownia fizyczna, Moje przygotowania teoretyczne
54. BADANIE UKŁADÓW PROSTUJĄCYCH (2), Pracownia fizyczna, Moje przygotowania teoretyczne
49. BADANIE REZONANSU NAPIECIA W OBWODZIE LC, Pracownia fizyczna, Moje przygotowania teoretyczne
54. BADANIE UKŁADÓW PROSTUJĄCYCH (1), Pracownia fizyczna, Moje przygotowania teoretyczne
11. WYZNACZANIE MODUŁU YOUNGA METODĄ ZGINANIA PRĘTA, Pracownia fizyczna, Moje przygotowania teoretyc
29. WYZNACZANIE WSPÓŁCZYNNIKA ROZSZERZALNOŚCI LINIOWEJ, Pracownia fizyczna, Moje przygotowania teore
2. WYZNACZANIE PRZYSPIESZENIA ZIEMSKIEGO ZA POMOCĄ WAHADŁA RÓŻNICOWEGO, Pracownia fizyczna, Moje prz
47. POMIAR ŁADUNKU KONDENSATORA METODĄ CAŁKOWANIA GRAFICZNEGO, Pracownia fizyczna, Moje przygotowani
45. WYZNACZANIE CHARAKTERYSTYKI PRĄDOWO–NAPIĘCIOWEJ I CZUŁOŚCI INTEGRALNEJ FOTOKOMÓRKI, Pracownia fi
55. BADANIE FOTOOPORU I FOTOOGNIWA, Pracownia fizyczna, Moje przygotowania teoretyczne
18. WYZNACZANIE PRĘDKOŚCI PRZEPŁYWU CIECZY, Pracownia fizyczna, Moje przygotowania teoretyczne
65. WYZNACZANIE OGNISKOWYCH SOCZEWEK, Pracownia fizyczna, Moje przygotowania teoretyczne
Drgania relaksacyjne, FIZ 6n, ?I? PRACOWNIA FIZYCZNA U
Raport PRACOWNIA FIZYCZNA, ściągi
SPRAWOZDANIE Z farmako, Farmacja, II rok farmacji, I semstr, fizyczna, Fizyczna, Sprawozdania z fizy

więcej podobnych podstron
