Statyczna próba rozciągania.

Statyczna próba rozciągania metali polega na poddawaniu odpowiednio ukształtowanej próbki działaniu siły rozciągającej w kierunku osiowym, aż do jej zerwania.

Zachowanie się badanego materiału w czasie próby rozciągania najlepiej obrazuje wykres rozciągania, przedstawiający zależność między obciążeniem i odpowiadającym mu przyrostem długości próbki F - l. Wykres taki kreślony jest samoczynnie przez zrywarkę podczas próby rozciągania.

0x08 graphic
Na podstawie wyników uzyskanych w czasie próby rozciągania i danych z wykresu wyznacza się następujące wielkości:

0x08 graphic
względne wydłużenie próbki po zerwaniu (Ap [%]):

0x08 graphic
względne wydłużenie równomierne próbki okrągłej (Ar [%]):

0x08 graphic
względne przewężenie próbki (Z [%]):

umowna granica sprężystości (R0,05 [MPa]):

0x08 graphic

0x08 graphic
umowna granica plastyczności (R0,2 [MPa]):

0x08 graphic
wyraźna granica plastyczności (Re [MPa]):

0x08 graphic
wytrzymałość na rozciąganie (Rm [MPa]):

0x08 graphic
naprężenie rozrywające (Ru [MPa]):

gdzie:

L0 - długość pomiarowa początkowa próbki,

Lu - długość pomiarowa końcowa próbki,

d0 - średnica początkowa próbki,

du - średnica końcowa próbki,

dr - średnica próbki do wyznaczania wydłużenia próbki,

Fm - największa siła rozciągająca działająca na próbkę,

Fu - siła rozciągająca w chwili rozerwania,

0x08 graphic
Próbka okrągła z główkami do chwytania w szczęki

Przebieg ćwiczenia

  1. Pomiary próbki:

LT= 110 mm,

L0= 10xd0 = 50 mm,

Lc= 57.3 mm,

m= 24.3 mm

d0= 5 mm,

D= 8 mm.

  1. Wykonywanie próby.

Zarejestrowane wyniki:

Lu= 65,5 mm = 0,0655 m,

du= 2,9 mm = 0,0029 m,

dr= 4,75 mm = 0,00475 m,

Fmax= Fe= 11,4 kN = 11400 N,

Fu= 7,8 kN = 7800 N.

0x08 graphic
Wyznaczamy wydłużenie względne A10:

0x08 graphic

Wyznaczamy wydłużenie równomierne Ar:

0x08 graphic
0x08 graphic

Wyznaczamy przewężenie Z:

0x08 graphic
0x08 graphic

0x08 graphic
Wyznaczamy naprężenie rozrywające Ru:

0x08 graphic
0x08 graphic
0x08 graphic

Wyznaczamy wytrzymałość na rozciąganie Rm:

0x08 graphic

0x08 graphic
0x08 graphic
Wyznaczamy współczynnik sprężystości wzdłużnej E [MPa]:

F2 = 6,8 [kN]

F1 = 2,8 [kN] - odczytane z wykresu

Wydłużenie wskazane przez maszynę wynosi 12,1mm, natomiast wydłużenie zmierzone po wyjęciu z maszyny wynosi:

0x08 graphic

0x01 graphic

na taką różnicę ma wpływ niedokładność maszyny oraz w znacznym stopniu odkształcenie sprężyste, które ustępuje po zdjęciu obciążenia

12,1 - 8,2 = 3,9[mm]

0x08 graphic
0x08 graphic
jest to wydłużenie sprężyste plus niedokładności. Ostatecznie można przyjąć że L dla wydłużenia sprężystego wynosi 3 mm, natomiast wydłużenie względne A10 jest odkształceniem trwałym. Siła wywołująca 0,05 (0,2) odkształcenia trwałego jest równa:

gdzie:

Fsp - odczytane z wykresu dla L = 3mm.

Znajdujemy siłę powodującą odkształcenie trwałe 0,05% i 0,2%, korzystając z proporcji:

0x08 graphic

0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic

Umowna granica sprężystości R0,05 wynosi ostatecznie:

0x08 graphic

0x08 graphic

Wyraźna granica sprężystości R0,2 wynosi ostatecznie:

0x08 graphic

0x08 graphic

WNIOSKI

Na podstawie próby udarności, podczas której próbka nie została całkowicie zniszczona oraz otrzymanego złomu można stwierdzić, że materiał jest plastyczny, złom przyjął strukturę włóknistą.

Na podstawie przeprowadzonej próby rozciągania oraz otrzymanych wyników można stwierdzić, że jest to stalglowa konstrukcyjna 45.

Największe błędy związane z wyznaczeniem umownych granic R0,05 i R0,2 związane są z przyjęciem wydłużenia L w zakresie sprężystym i co za tym idzie mało dokładność siły Fsp. Inne błędy wynikają z luzów w szczękach maszyny i możliwość poślizgu próbki w szczękach.

Próba udarowa

0x08 graphic
Do próby udarowej stosuje się próbki o wymiarach: 55x10x10 z karbem w kształcie litery U lub V. Próbkę taką wraz ze sposobem ustawienia przedstawiono na rysunku:

0x08 graphic

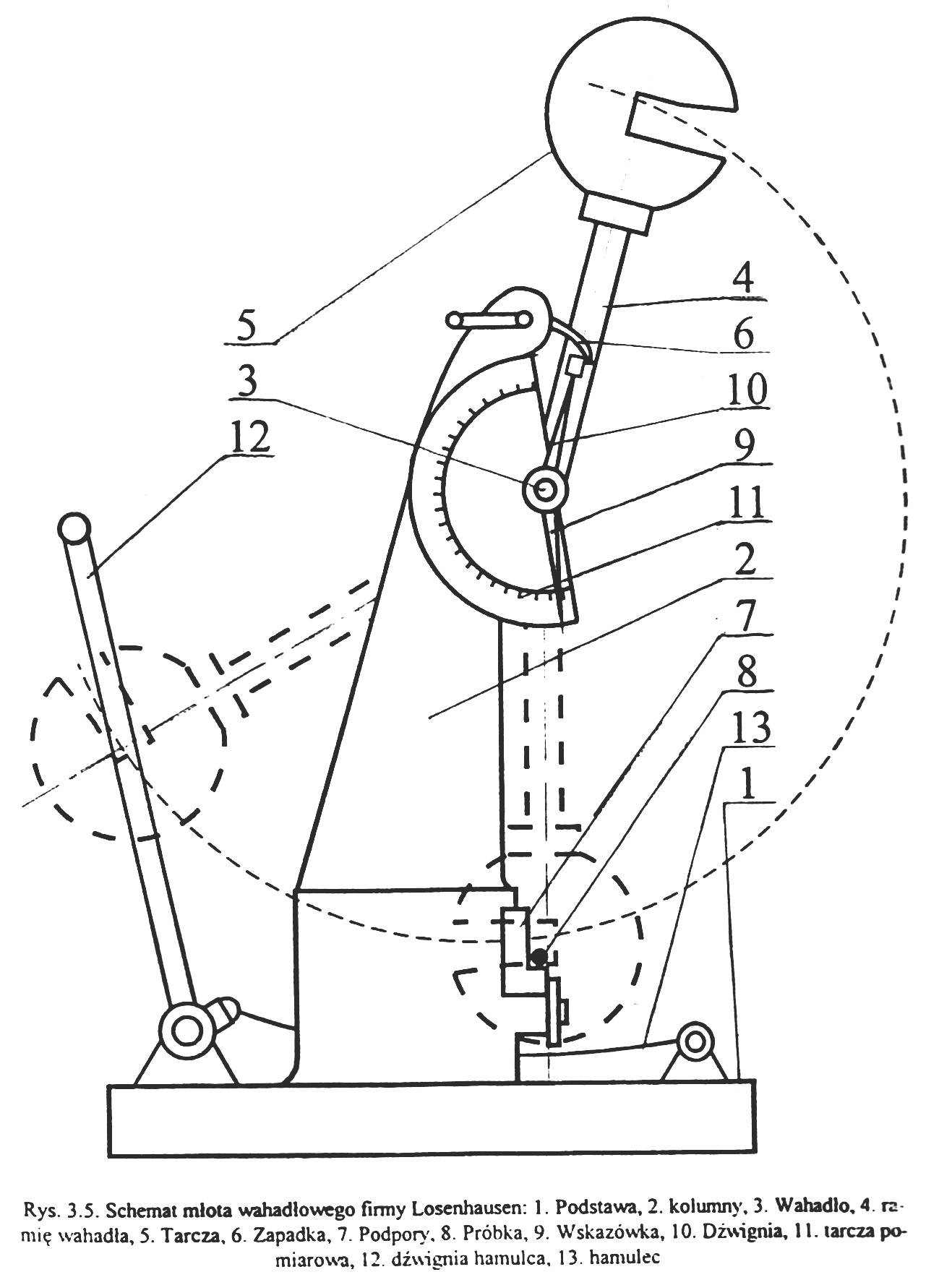

Próbę udarności przeprowadza się na młotach wahadłowych typu Charpy, przeznaczonych do badań próbek podpartych swobodnie na obu końcach.

0x08 graphic
Próbę udarności polega na złamaniu jednokrotnym uderzeniem noża młota wahadłowego próbki z karbem, podpartej swobodnie obydwoma końcami na podporach młot oraz pomiarze pracy uderzenia, odpowiadającego energii zużytej na złamanie próbki. Według obowiązującej normy PN-79/H-04370 udarność (KC) oblicza się na podstawie wzoru:

gdzie:

K - praca uderzenia,

S0 - powierzchnia początkowa przekroju próbki w miejscu karbu.

Opracowanie wyników

Wymiary próbki: 55x10x8 [mm] ( 5,5x1x0,8 [cm]),

Zakres pracy młota: 30 [kJ],

Zarejestrowane wyniki: K = 11,6 [kGm],

Przeliczanie jednostek:

1[kG] ≅ 10 [N]

1[kGm] ≅ 10 [Nm]

1[Nm] = 1 [J]

11,6 [kGm] ≅ 116 [J]

K =116 [J]

0x08 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic
