Statyczna próba rozciągania.

Statyczna próba rozciągania metali polega na poddawaniu odpowiednio ukształtowanej próbki działaniu siły rozciągającej w kierunku osiowym, aż do jej zerwania.

Zachowanie się badanego materiału w czasie próby rozciągania najlepiej obrazuje wykres rozciągania, przedstawiający zależność między obciążeniem i odpowiadającym mu przyrostem długości próbki F - l. Wykres taki kreślony jest samoczynnie przez zrywarkę podczas próby rozciągania.

Na podstawie wyników uzyskanych w czasie próby rozciągania i danych z wykresu wyznacza się następujące wielkości:

względne wydłużenie próbki po zerwaniu (A_p [%]):

względne wydłużenie równomierne próbki okrągłej (A_r [%]):

względne przewężenie próbki (Z [%]):

umowna granica sprężystości (R_0,05 [MPa]):

umowna granica plastyczności (R_0,2 [MPa]):

wyraźna granica plastyczności (R_e [MPa]):

wytrzymałość na rozciąganie (R_m [MPa]):

naprężenie rozrywające (R_u [MPa]):

gdzie:

L₀ - długość pomiarowa początkowa próbki,

L_u - długość pomiarowa końcowa próbki,

d₀ - średnica początkowa próbki,

d_u - średnica końcowa próbki,

d_r - średnica próbki do wyznaczania wydłużenia próbki,

F_m - największa siła rozciągająca działająca na próbkę,

F_u - siła rozciągająca w chwili rozerwania,

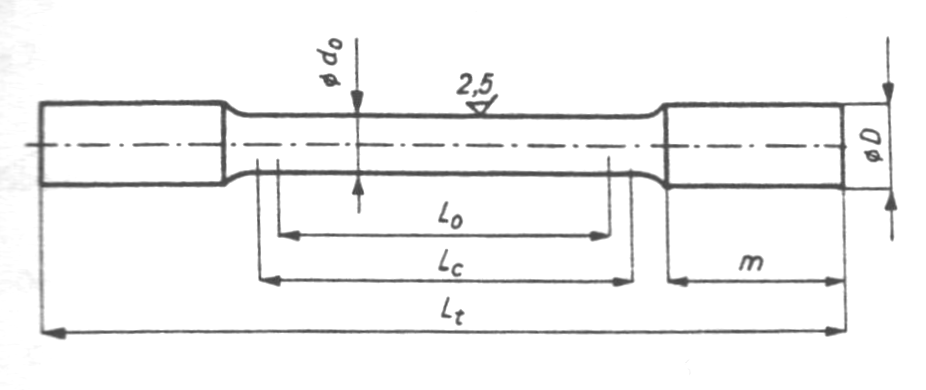

Próbka okrągła z główkami do chwytania w szczęki

Przebieg ćwiczenia

1. Pomiary próbki:

L_T= 110 mm,

L₀= 10xd0 = 50 mm,

L_c= 57.3 mm,

m= 24.3 mm

d₀= 5 mm,

D= 8 mm.

2. Wykonywanie próby.

Zarejestrowane wyniki:

L_u= 65,5 mm = 0,0655 m,

d_u= 2,9 mm = 0,0029 m,

d_r= 4,75 mm = 0,00475 m,

F_max= F_e= 11,4 kN = 11400 N,

Fu= 7,8 kN = 7800 N.

Wyznaczamy wydłużenie względne A₁₀:

Wyznaczamy wydłużenie równomierne A_r:

Wyznaczamy przewężenie Z:

Wyznaczamy naprężenie rozrywające R_u:

Wyznaczamy wytrzymałość na rozciąganie R_m:

Wyznaczamy współczynnik sprężystości wzdłużnej E [MPa]:

F2 = 6,8 [kN]

F1 = 2,8 [kN] - odczytane z wykresu

Wydłużenie wskazane przez maszynę wynosi 12,1mm, natomiast wydłużenie zmierzone po wyjęciu z maszyny wynosi:

na taką różnicę ma wpływ niedokładność maszyny oraz w znacznym stopniu odkształcenie sprężyste, które ustępuje po zdjęciu obciążenia

12,1 - 8,2 = 3,9[mm]
