2.3. ZBIÓR ZNAKÓW DO ZOBRAZOWANIA SYTUACJI TAKTYCZNYCH

W niniejszym zbiorze znajduje się zbiór taktycznych elementów graficznych (w skrócie grafik) związanych z geometrią przestrzeni walki. Przedstawiono te elementy graficzne, które są niezbędne do planowania i zarządzania polem walki, a jednocześnie nie można ich przedstawić w postaci symbolu zawierającego tylko jedną ikonę.

Geometria przestrzeni walki obejmuje zobrazowania graficzne: zadań, przedsięwzięcia kierowania, punkty, obszary (rejony), linii, manewrów lotniczych, zakłóceń, manewrów ofensywnych, manewrów specjalnych, mobilność/zdolności do przetrwania, wsparcia ogniowego, zabezpieczenia bojowego, dowodzenia i kierowania oraz operacji militarnych innych niż wojna. Aby przekazać informację operacyjną, do której przedstawienia nie wystarczają wyłącznie symbole i ikony, w zobrazowaniu wykorzystywane są symbole/ikony przedstawione w poprzednich zbiorach oraz dodatkowe opisy tekstowe i wskaźniki. Przy przedstawianiu taktycznych elementów graficznych w dalszym ciągu obowiązują zasady generowania i wyświetlania, łącznie z zastosowaniem koloru, zgodnie z zasadami przyjętymi w rozdziale I dotyczącymi hierarchii symbolu i kodowania identyfikatora symbolu. W kodzie ID symbolu stosowane są następujące oznaczenia wymiaru walki: T (zadania), C (przedsięwzięcia kierowania) i O (operacje inne niż wojna).

UWAGA: Liczby wyświetlane w zobrazowaniach graficznych przestrzeni walki służą jedynie do celów poglądowych i nie stanowią określonej części grafiki. Wyznaczają one jedynie umiejscowienie elementów zobrazowania graficznego.

TABELA E-I. Taktyczne elementy graficzne

OPIS

HIERARCHIA

ELEMENTY TAKTYCZNE PRZESTRZENI WALKI

ID SYMBOLU

Zadania

2.X.1

Zobrazowanie graficzne zadań

2.X.1.1

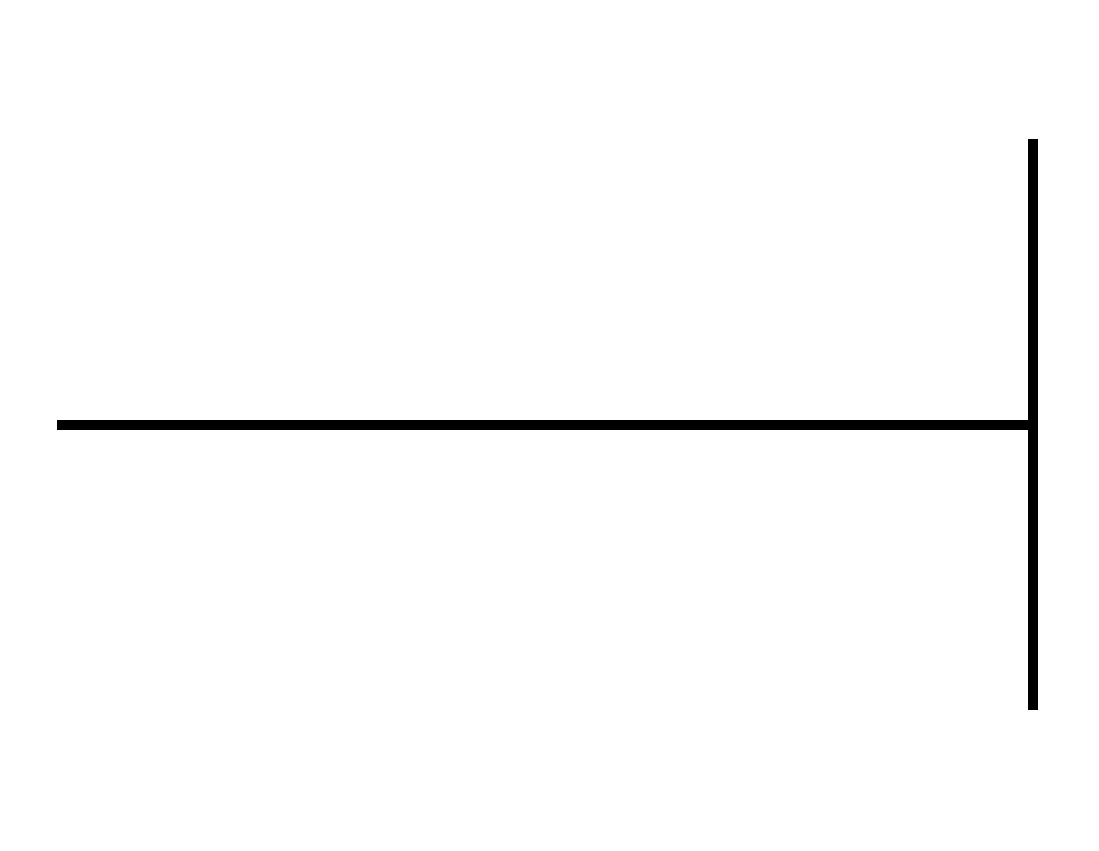

Blokowanie (Block)

1. Zadanie taktyczne przydzielone jednostce, które polega na zablokowaniu dostępu przeciwnikowi do danego obszaru/rejonu lub niedopuszczeniu do posuwania się przeciwnika w danym kierunku lub po drodze/trasie podejścia. Zadanie może mieć określony czas. Jednostka której przydzielono to zadanie może być zmuszona do utrzymania terenu/rejonu i przyjęcia rozstrzygającej walki.

2.Działanie, które łączy wykorzystania planowania ogniowego i przeszkód w celu zatrzymania napastnika na określonym podejściu lub niedopuszczenia do zajęcia przez niego obszaru/rejonu walki.

3. W MW: odizolowanie od strony morza siłami morskimi i lotnictwa całego lub części wybrzeża przeciwnika od wszelkich kontaktów drogą morską.

2.X.1.1.1

0x01 graphic

G*T*GB----*****

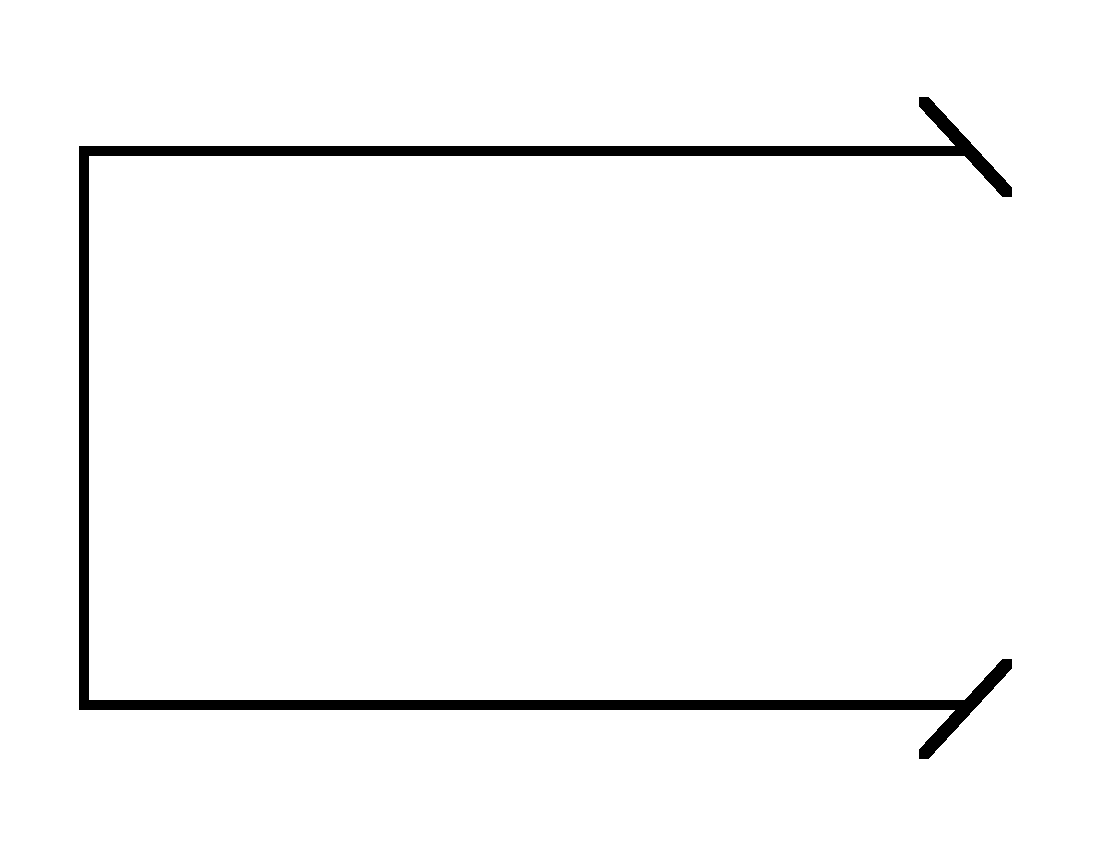

Przejście (Breach)

Zadanie taktyczne w którym wszystkie dostępne środki są wykorzystywane do zabezpieczania przejścia lub przedarcia się przez obronę przeciwnika, przeszkodę, pole minowe lub fortyfikacje.

2.X.1.1.2

0x01 graphic

G*T*GH----*****

Obejście (Bypass)

Zadanie taktyczne, które sprowadza się do manewru obejścia wokół przeszkody, zagrody minowej, pozycji lub sił przeciwnika w celu utrzymania tempa natarcia .

W Marynarce Wojennej: manewr okrętów w celu zajęcia dogodnych pozycji i wykonania uderzenia na okręty przeciwnika. Manewr ten okręty wykonują unikając spotkania z siłami osłony przeciwnika.

2.X.1.1.3

0x01 graphic

G*T*GY----*****

Kanalizowanie (Canalize)

1. Ograniczanie operacji/działań do wąskiej strefy poprzez wykorzystanie istniejących lub zbudowanie nowych przeszkód lub przez zastosowania ognia lub bombardowania.

2. Zadanie taktyczne stosowane w celu ograniczenia operacji/działań do wąskiej strefy (obszaru, akwenu) poprzez użycie przeszkód (zagród minowych), ognia i/lub jednostki manewrującej lub rozwiniętej.

2.X.1.1.4

0x01 graphic

G*T*GC----*****

Usuwanie, wymiatanie. rozminowanie, czyszczenie (Clear)

1. Usuwanie - zadanie taktyczne polegające na usunięciu wszystkich wrogich sił z określonego miejsca, obszaru, akwenu lub strefy.
2. Wymiatanie - Wymiatanie przestrzeni powietrznej w celu uzyskania czasowego lub stałego panowanie w powietrzu lub kontroli w danym sektorze.
3. Rozminowanie - usuniecie lub neutralizacja min i innych środków wybuchowych. Całkowita eliminacja lub neutralizacja przeszkody, zwykle wykonywana przez przybyłych saperów. Czynności te nie są wykonywane pod ogniem.

2.X.1.1.5

0x01 graphic

G*T*GX----*****

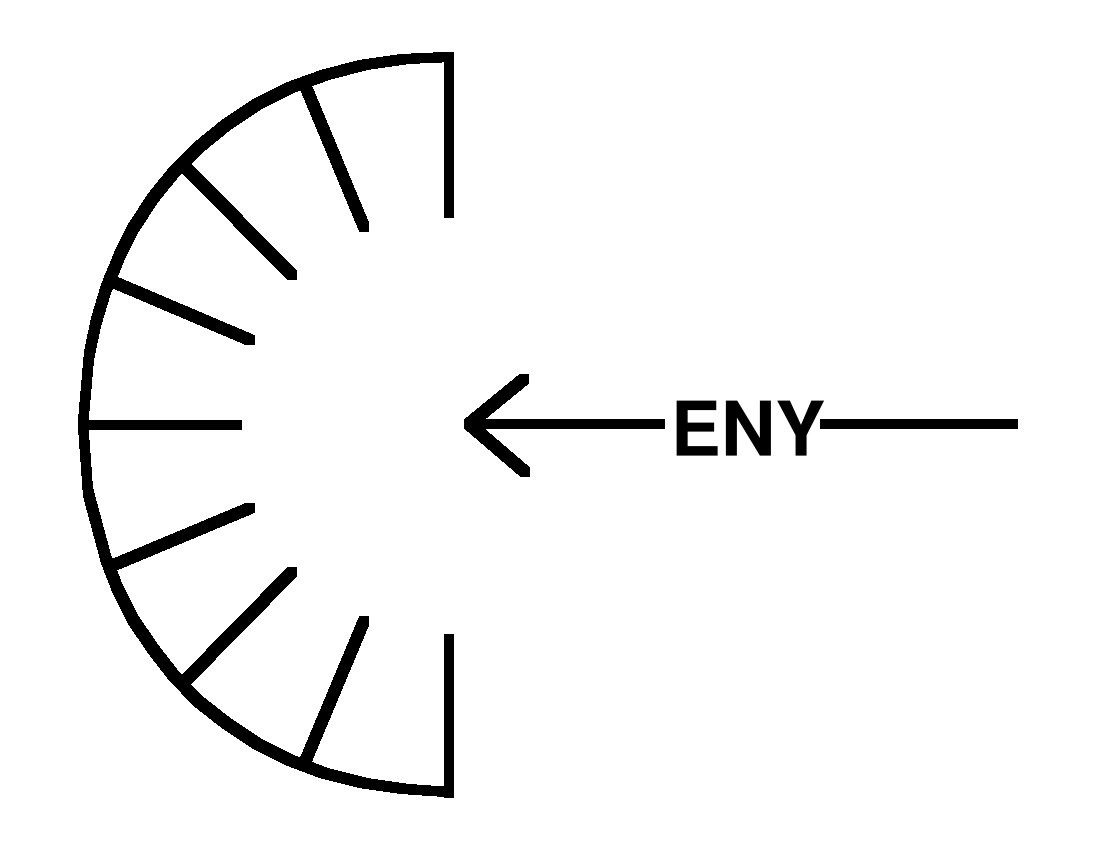

Związanie, powstrzymywanie (Contain)

Zadanie taktyczne polegające na ograniczeniu manewru przeciwnika polegające na zatrzymaniu, związaniu lub okrążeniu sił przeciwnika albo spowodowanie ześrodkowania jego działań na danym froncie/określonym kierunku i uniemożliwienie mu wycofanie dowolnej części sił z zamiarem użycia w innym miejscu.

2.X.1.1.6

0x01 graphic

G*T*GJ----*****

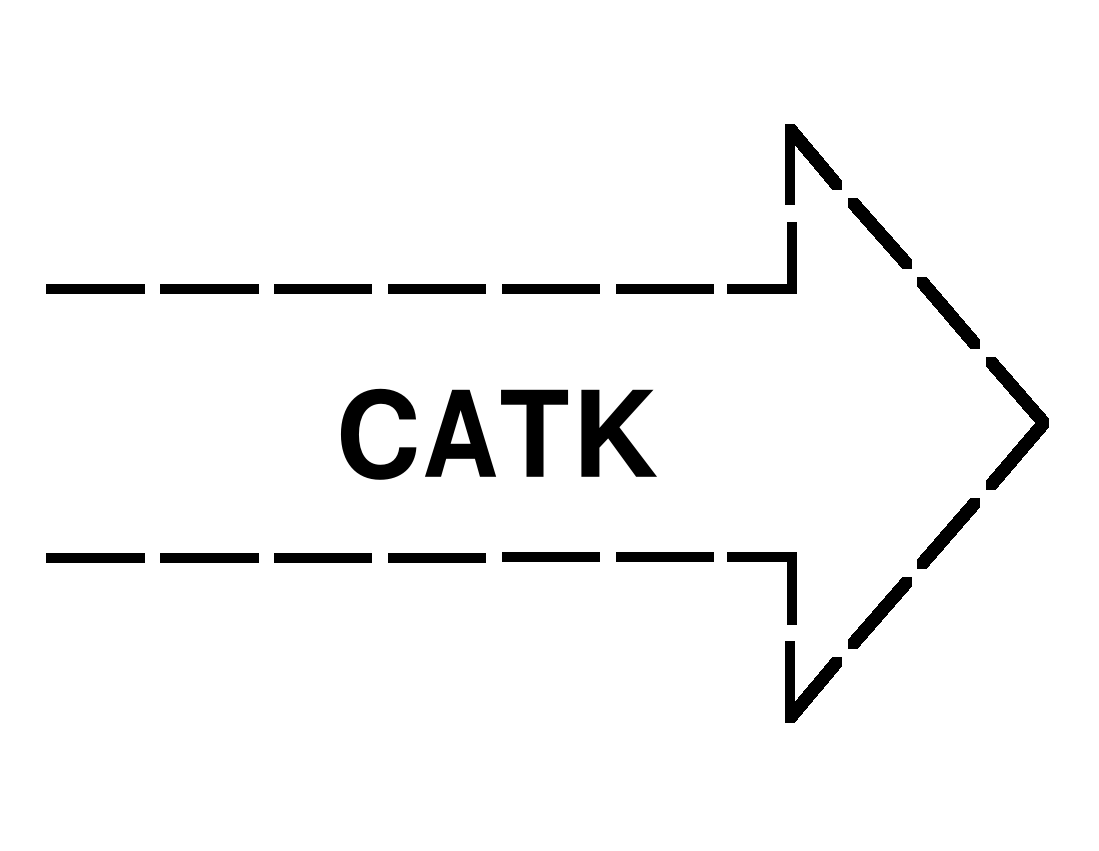

Przeciwuderzenie (kontratak) (Counterattack (CATK))

1. Forma operacji/działań ofensywnych w których atak jest prowadzony przez część lub wszystkie broniące się siły przeciwko atakującym siłom przeciwnika w takich celach szczegółowych jak odzyskanie strat terenowych lub odcięcie względnie zniszczenie wysuniętych jednostek przeciwnika, mający ogólny cel polegający na uniemożliwieniu osiągnięcia przez przeciwnika celów jego ataku.

2. W MW - przeciwdziałanie pojedynczego okrętu, samolotu, śmigłowca lub grupy okrętów przeciw atakującemu okrętowi (okrętom) przeciwnika

2.X.1.1.7

0x01 graphic

G*T*GK----*****

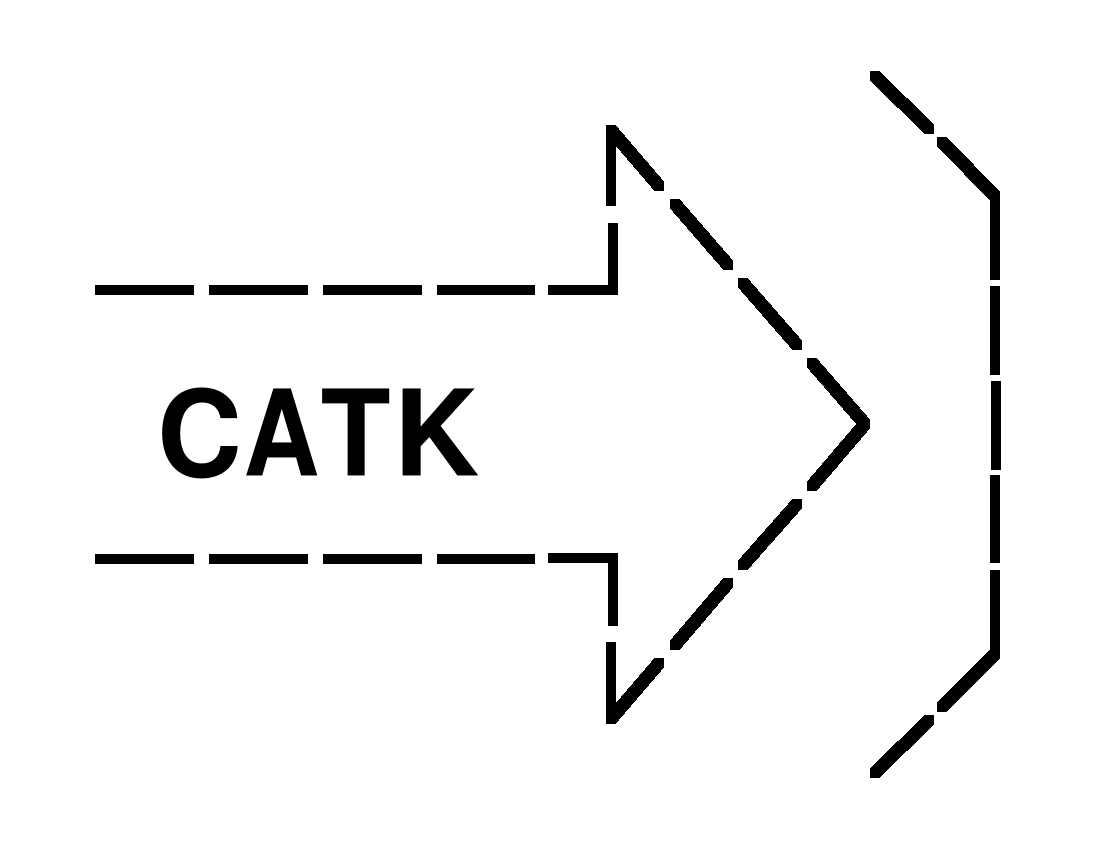

Kontratak ogniowy (Counterattack By Fire)

2.X.1.1.7.1

0x01 graphic

G*T*GKF---*****

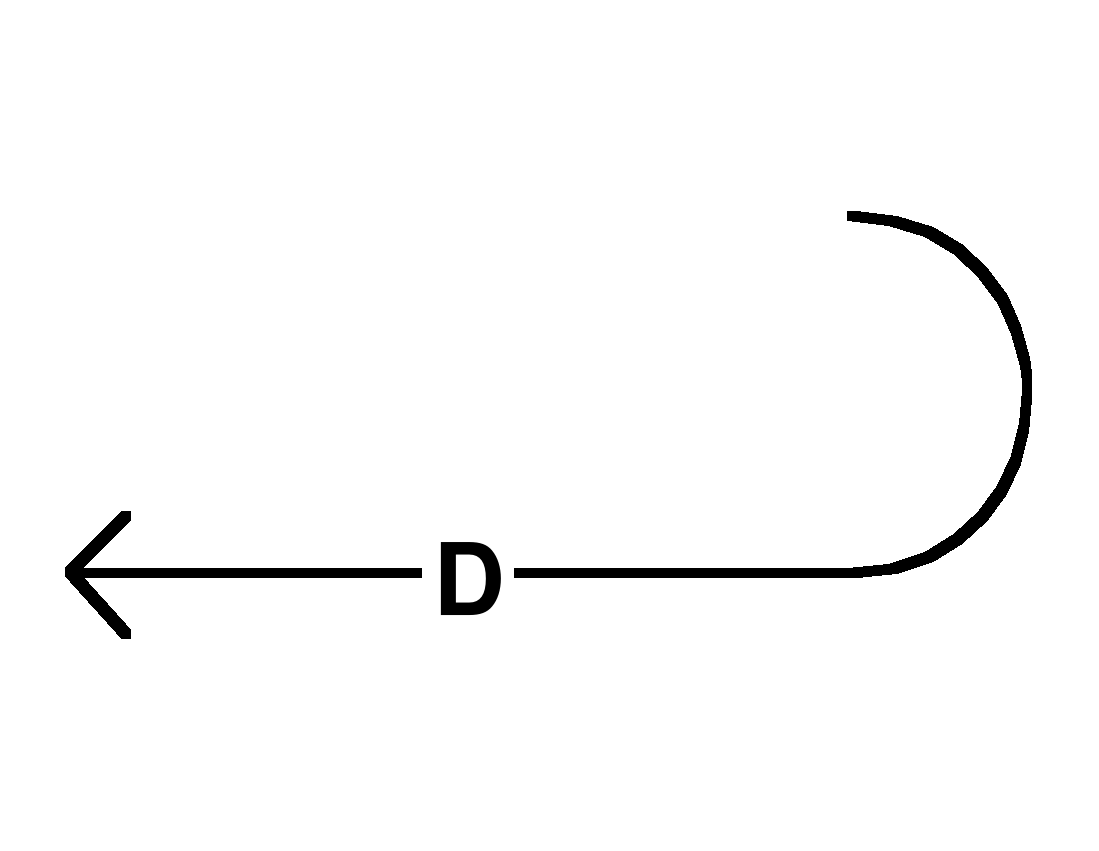

Opóźnienie, zwłoka (Delay)

Odległość na powierzchni ziemi od punktu bezpośrednio pod samolotem do początku obszaru skanowania radaru. W radiotechnice, opóźnienie elektroniczne uruchomienia podstawy czasu wykorzystywane do wybrania poszczególnego segmentu i całości. Meldunek z okrętu prowadzącego ogień do obserwatora lub obserwatora artyleryjskiego informujący, że okręt będzie niezdolny do natychmiastowego otwarcia wymaganego ognia. Otwarcie ognia nastąpi zwykle z pewnym opóźnieniem.

Opóźnienie w realizacji działań/zadań w stosunku do planowanych.

2.X.1.1.8

0x01 graphic

G*T*GL----*****

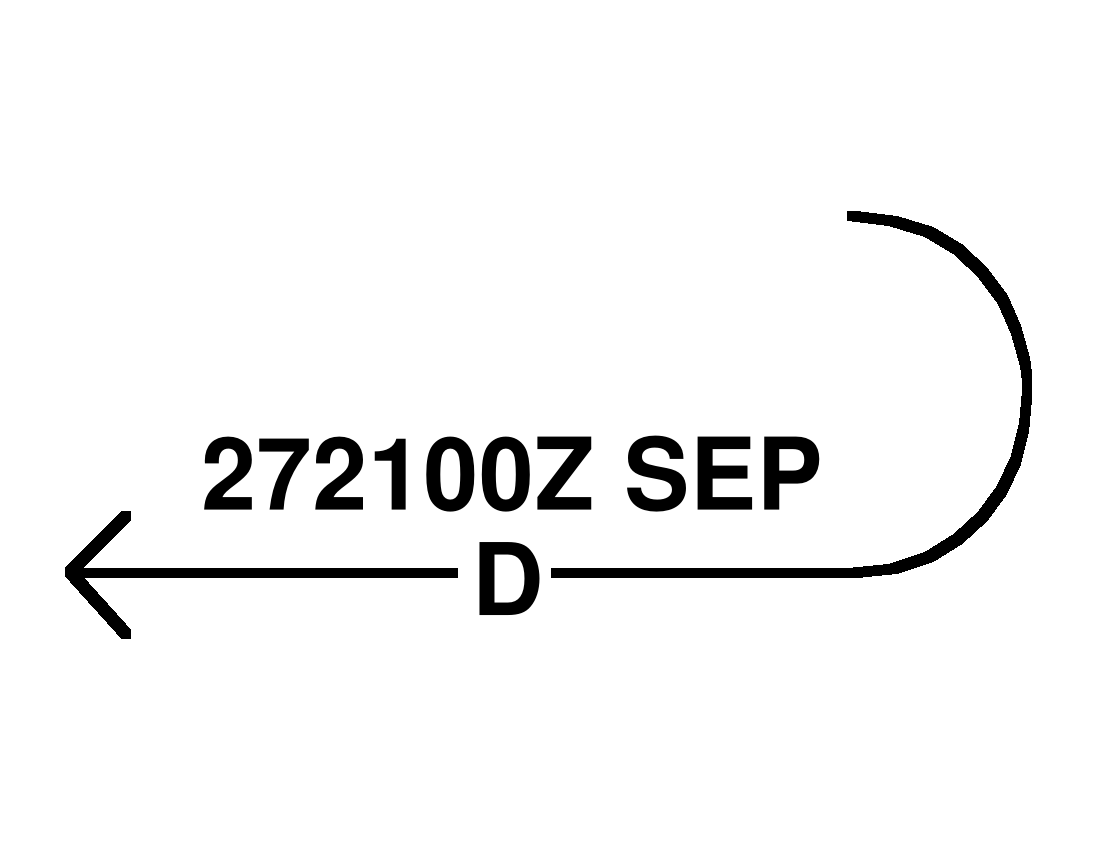

Opóźnienie (do określonego czasu)

Przedstawiony na symbolu opis „272100Z SEP” oznacza:

  • 27 - dzień miesiąca,

  • 2100 - godzinę,

  • Z - strefę czasową ZULU,

  • SEP - miesiąc September.

2.X.1.1.8.1

0x01 graphic

G*T*GLT---*****

Zniszczenie (Destroy)

Trwałe porażenie sił i środków przeciwnika pozbawiające go zdolności do prowadzenia działań bojowych.

  1. Zadanie taktyczne, które polega na uczynieniu sił przeciwnika niezdolnymi do prowadzenia walki, aż do czasu ich ponownego sformowania

  2. Spowodowanie uszkodzeń celu, które uniemożliwiają pełnienie funkcji do jakich był przeznaczony lub przywrócenie do stanu używalności bez całkowitej odbudowy. W misjach lotniczych, wymagane jest obezwładnienie/zniszczenie 70 procent sił przeciwnika. W artylerii, wymagane jest obezwładnienie/zniszczenie 30 procent sił przeciwnika.

2.X.1.1.9

0x01 graphic

G*T*GD----*****

Załamanie, dezorganizacja (Disrupt)

Zadanie taktyczne, celem którego jest rozbicie ugrupowania przeciwnika oraz zakłócenia jego tempa i planu działania. Powoduje ono przedwczesne zaangażowanie i/lub rozdzielenie atakujących sił.

2.X.1.1.10

0x01 graphic

G*T*GT----*****

Określenie pozycji (Fix)

Określenie pozycji (położenia geograficznego), którą można określić za pomocą danych uzyskanych z pomiarów terenowych, elektronicznych lub astronomicznych.

2.X.1.1.11

0x01 graphic

G*T*GF----*****

Elektromagnetyczne

2.X.1.1.11.1

0x01 graphic

G*T*GFE---*****

Akustyczne

2.X.1.1.11.2

0x01 graphic

G*T*GFA---*****

Elektrooptyczne

2.X.1.1.11.3

0x01 graphic

G*T*GFO---*****

Podążaj i przejmuj (Follow and Assume)

Operacja w której zmieniające siły podążają za siłami prowadzącymi operacje ofensywne i są przygotowane do kontynuowania misji sił za którymi podążają, w razie gdy zostaną one zatrzymane, poniosą duże straty lub będą w inny sposób niezdolne do prowadzenia działań. Nie są to siły rezerwowe, lecz przeznaczone do wykonania określonych działań.

2.X.1.1.12

0x01 graphic

G*T*GA----*****

Podążaj i wspieraj (Follow and Support)

Operacja w której wydzielone (określone) siły podążają za siłami prowadzącymi operacje i wspierają wykonanie misji sił prowadzących działania ofensywne. Nie są to siły rezerwowe, lecz zaangażowane w wykonanie określonych zadań.

2.X1.1.12.1

0x01 graphic

G*T*GAS---*****

Działanie zaporowe (Interdict)

Zmuszenie do zmiany tras, zdezorganizowanie, opóźnienie, lub zniszczenie potencjału militarnego przeciwnika, przed tym niż może być skutecznie wykorzystany przeciwko siłom sojuszniczym. (Wojska Lądowe)—Wykorzystanie wsparcia ogniowego lub sił manewrowych ;

  1. z zadaniem odcięcia dostępu wszystkich środków do obszaru; w celu niedopuszczenia do wykorzystania dróg lub podejść.

  2. w celu wykonania zadania taktycznego, którego celem jest przeszkodzenie, utrudnienie lub opóźnienie wykorzystania obszaru lub dróg przemarszu przez siły przeciwnika.

2.X.1.1.13

0x01 graphic

G*T*GI----*****

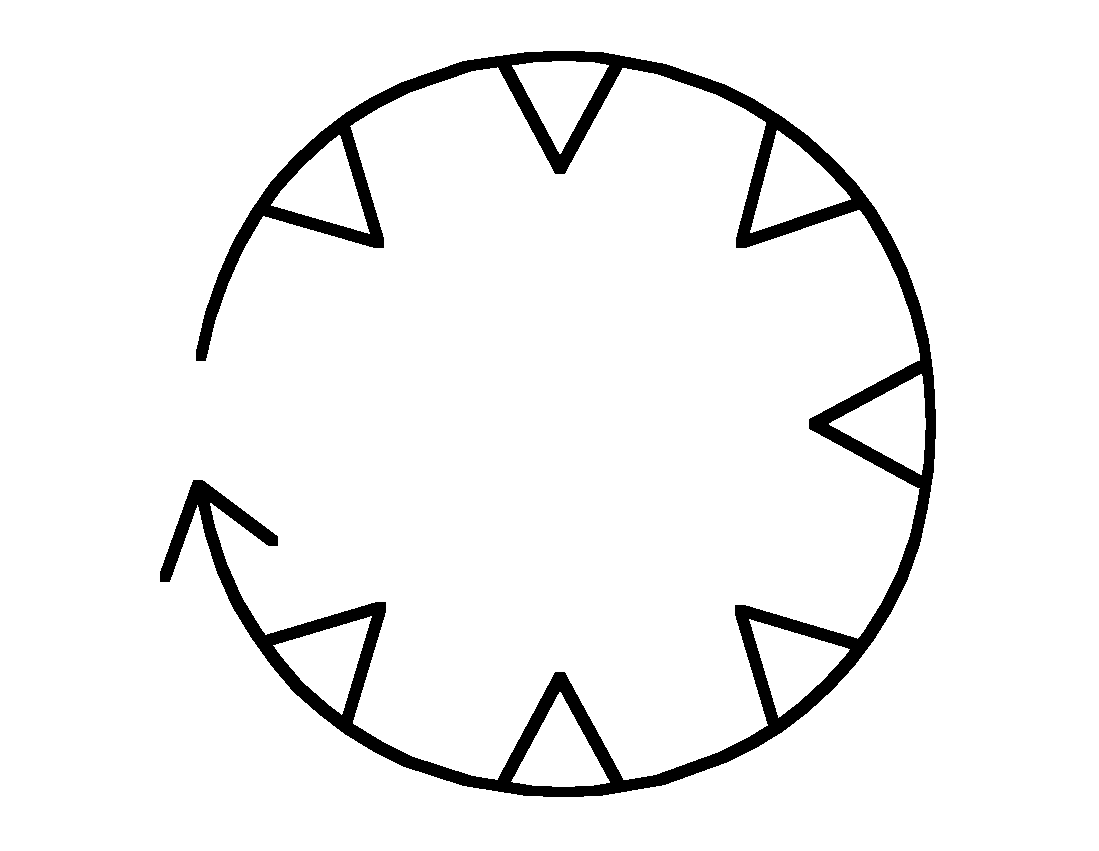

Izolowanie (Isolate)

Zadanie taktyczne postawione jednostce w celu odcięcia (zarówno fizycznego jak i psychologicznego) przeciwnika od jego wsparcia i zaopatrzenia, w celu niedopuszczenia do swobodnego przemieszczania się przeciwnika oraz do bezpośrednich kontaktów między jednostkami przeciwnika. Przeciwnik nie powinien czuć się bezpiecznie na zajmowanej pozycji.

2.X.1.1.14

0x01 graphic

G*T*GE----*****

Neutralizowanie (Neutralize)

W odniesieniu do operacji wojskowych, uczynić je nieskuteczne lub nieużyteczne.

  1. Uczynienie sił i środków przeciwnika niezdatnych do działania.

  2. Rozbrajanie min, bomb, pocisków i min pułapek.

  3. Zobojętnianie substancji zanieczyszczonej środkiem chemicznym.

2.X.1.1.15

0x01 graphic

G*T*GN----*****

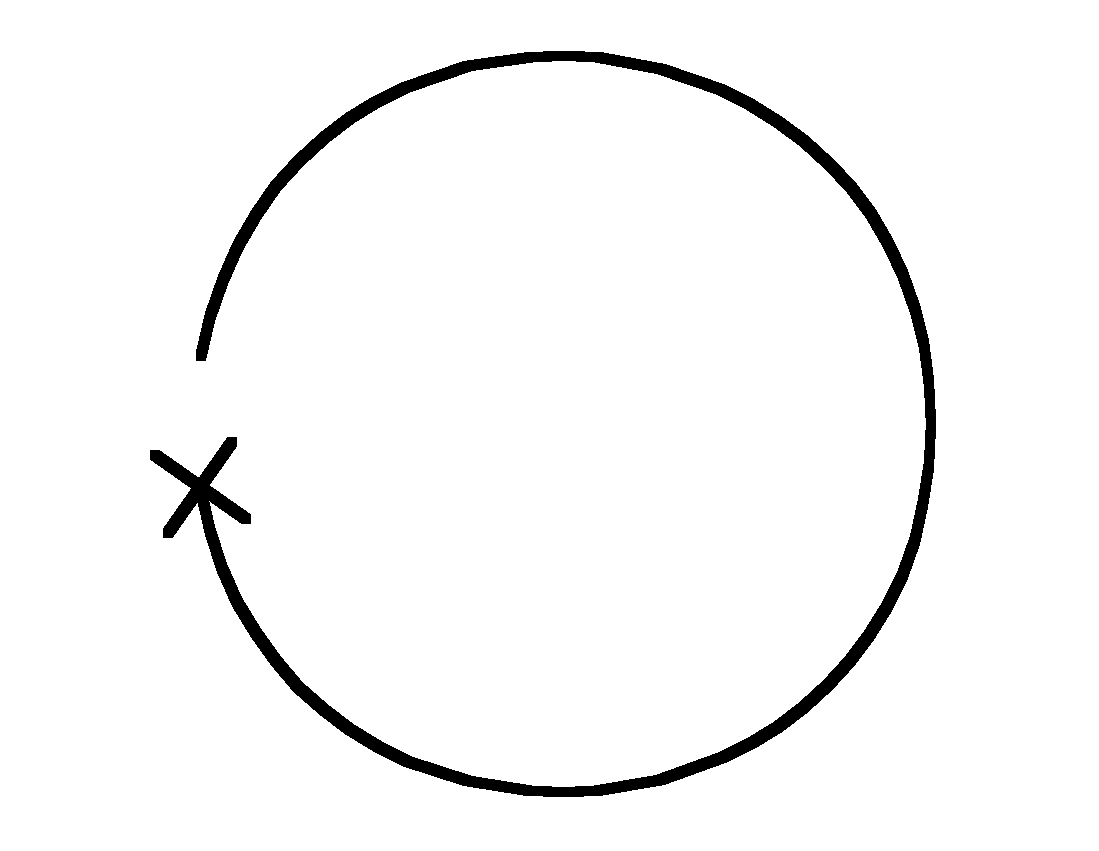

Zajmowanie, okupowanie (Occupy)

1. Zadanie taktyczne w którym siły wkraczają bez oporu na docelowy, ważny teren lub inny obszar i kontrolują go.
2. Przebywanie i kontrolowanie danego obszaru.

2.X.1.1.16

0x01 graphic

G*T*GO----*****

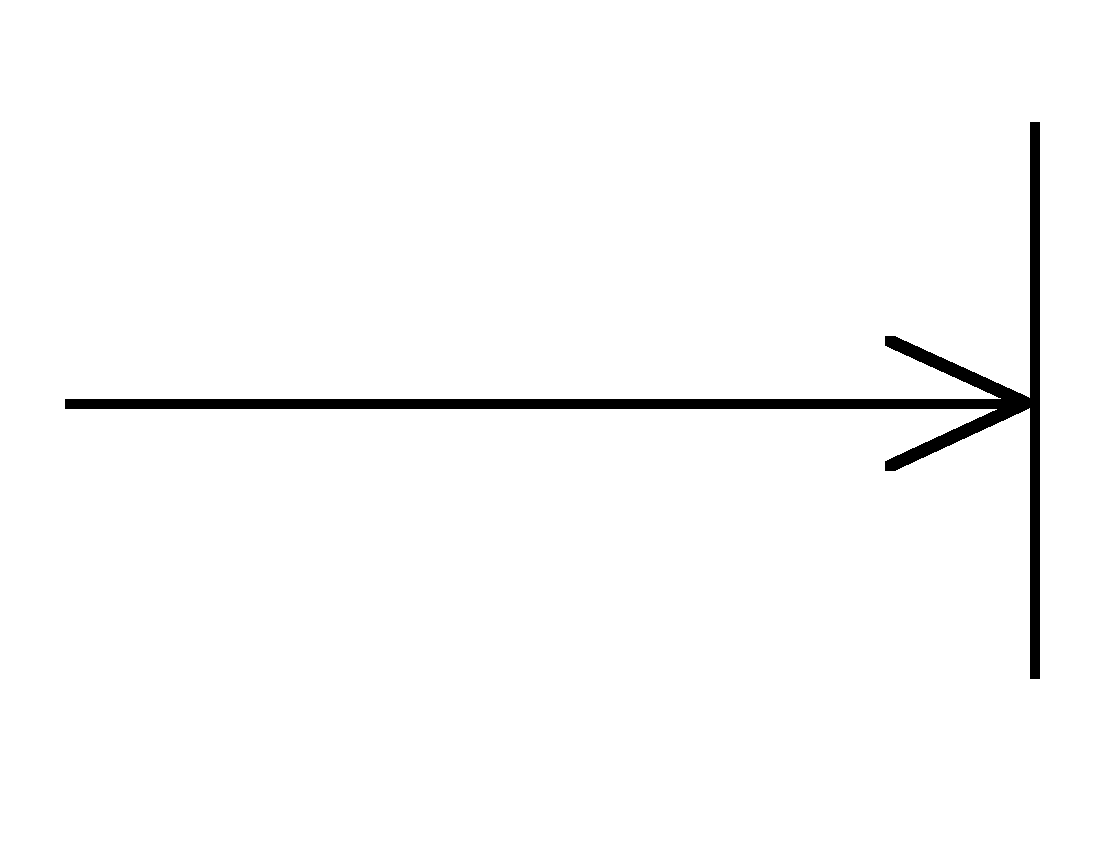

Przenikanie (Penetrate)

Przenikanie przez system obrony przeciwnika i niszczenie jego systemu obronnego.

2.X.1.1.17

0x01 graphic

G*T*GP----*****

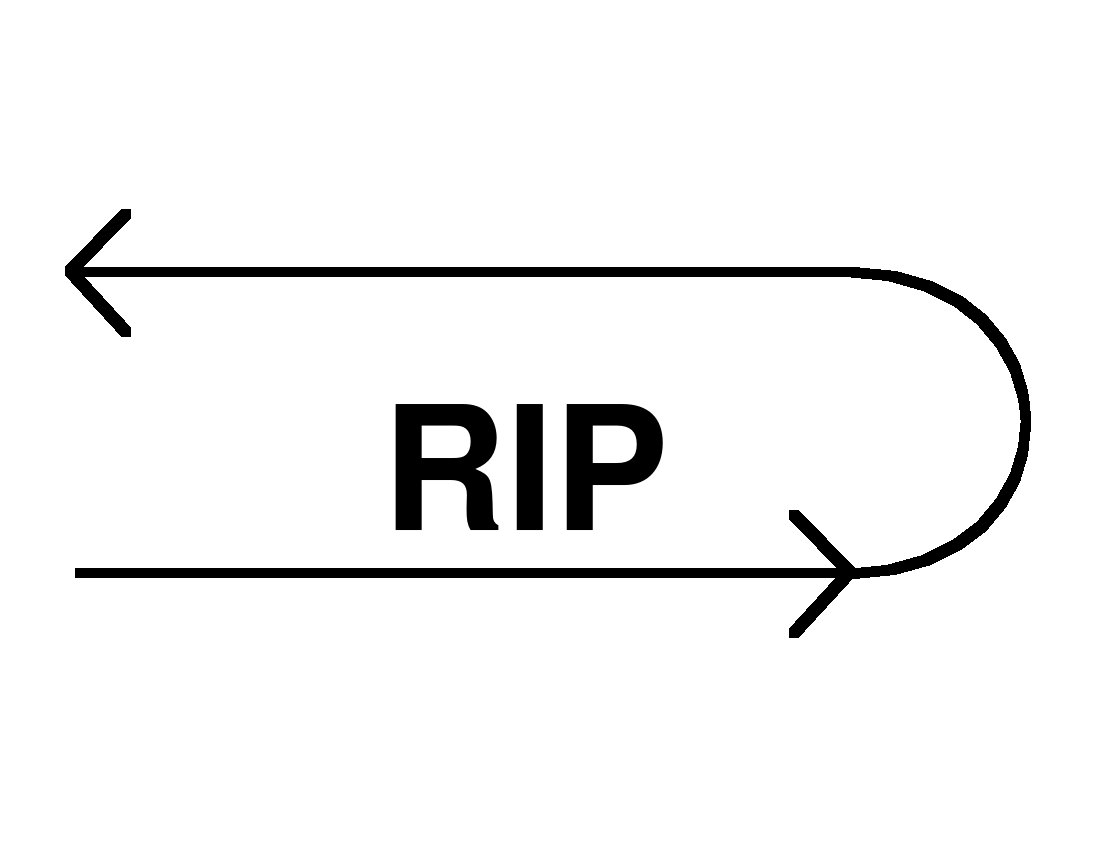

Zastępowanie na miejscu, luzowanie (Relief In Place (RIP))

Operacja, w której na polecenie wyższego przełożonego cała jednostka lub jej część jest zastępowana w pewnym rejonie przez inną jednostkę. Przejmuje ona zadania i rejon odpowiedzialności jednostki zastępowanej. Nowa jednostka kontynuuje prowadzenie operacji zgodnie z rozkazem

2.X.1.1.18

0x01 graphic

G*T*GR----*****

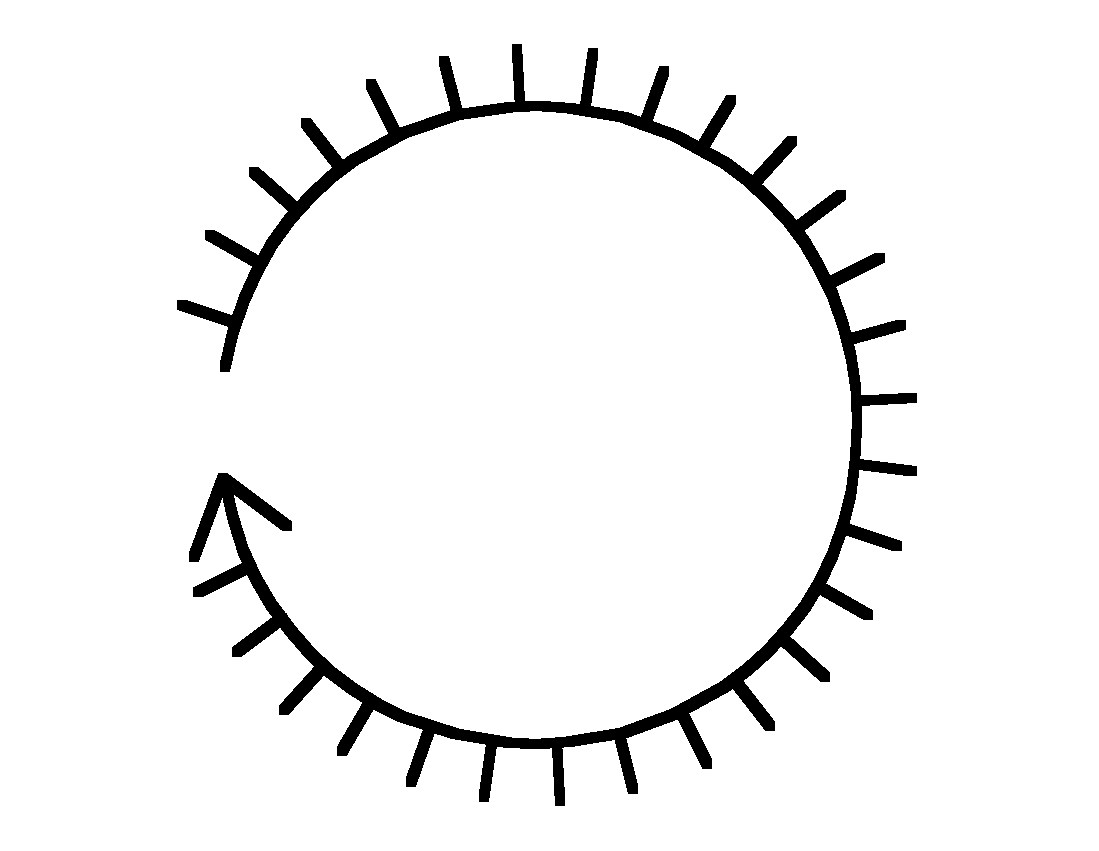

Utrzymać, utrzymać teren, rejon, akwen (Retain)

Zadanie taktyczne zajęcia i utrzymania terenu (rejonu, akwenu) w celu ochrony przed zajęciem lub wykorzystaniem przez przeciwnika.

2.X.1.1.19

0x01 graphic

G*T*GQ----*****

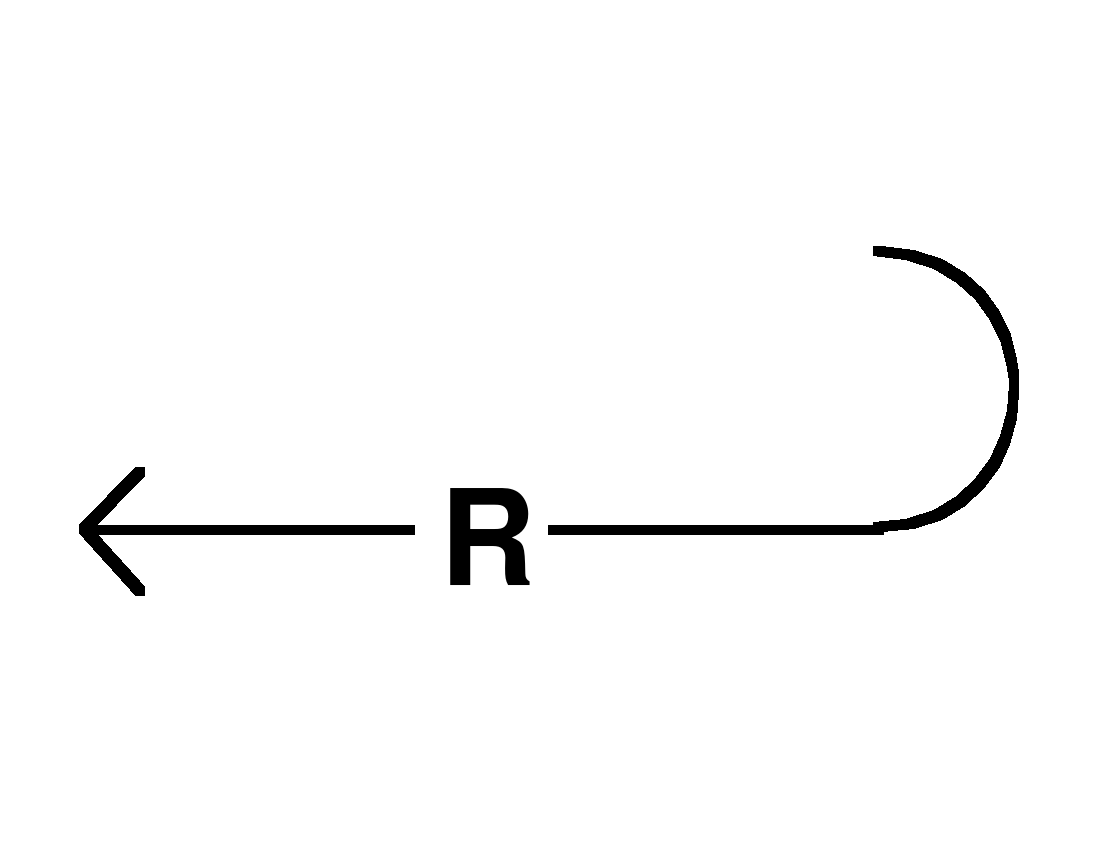

Wycofanie, odwrót (Retirement)

Operacja, w której siły nie będące w bezpośredniej styczności oddalają się od przeciwnika. Forma operacji wycofania; przesunięcie do tyłu sił, które nie znajdują się w styczności z przeciwnikiem i nie przewiduje się, aby znalazły się w najbliższej przyszłości.

2.X.1.1.20

0x01 graphic

G*T*GM----*****

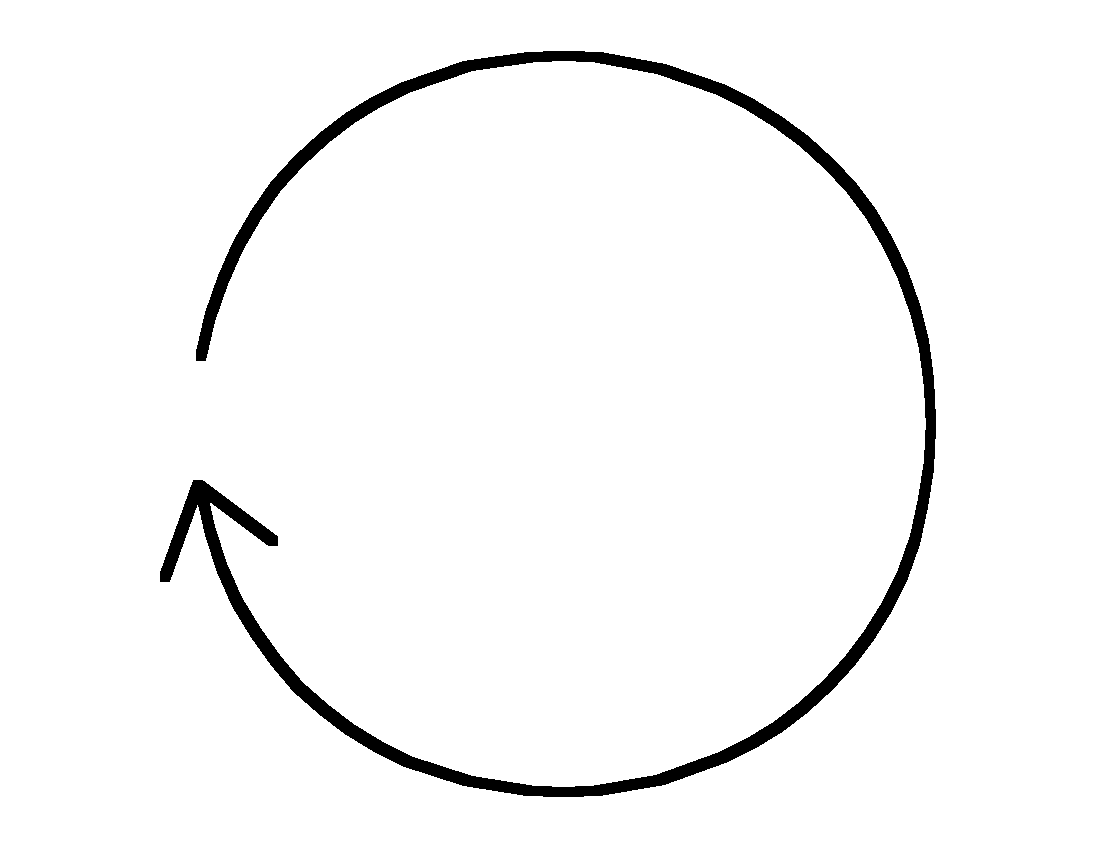

Zabezpieczanie (Secure)

Zadanie taktyczne zajęcia pozycji lub obiektu terenowego z użyciem lub bez użycia siły i rozwinięcia w sposób, który zapobiega ich zniszczeniu lub utracie w wyniku działań przeciwnika.

2.X.1.1.21

0x01 graphic

G*T*GS----*****

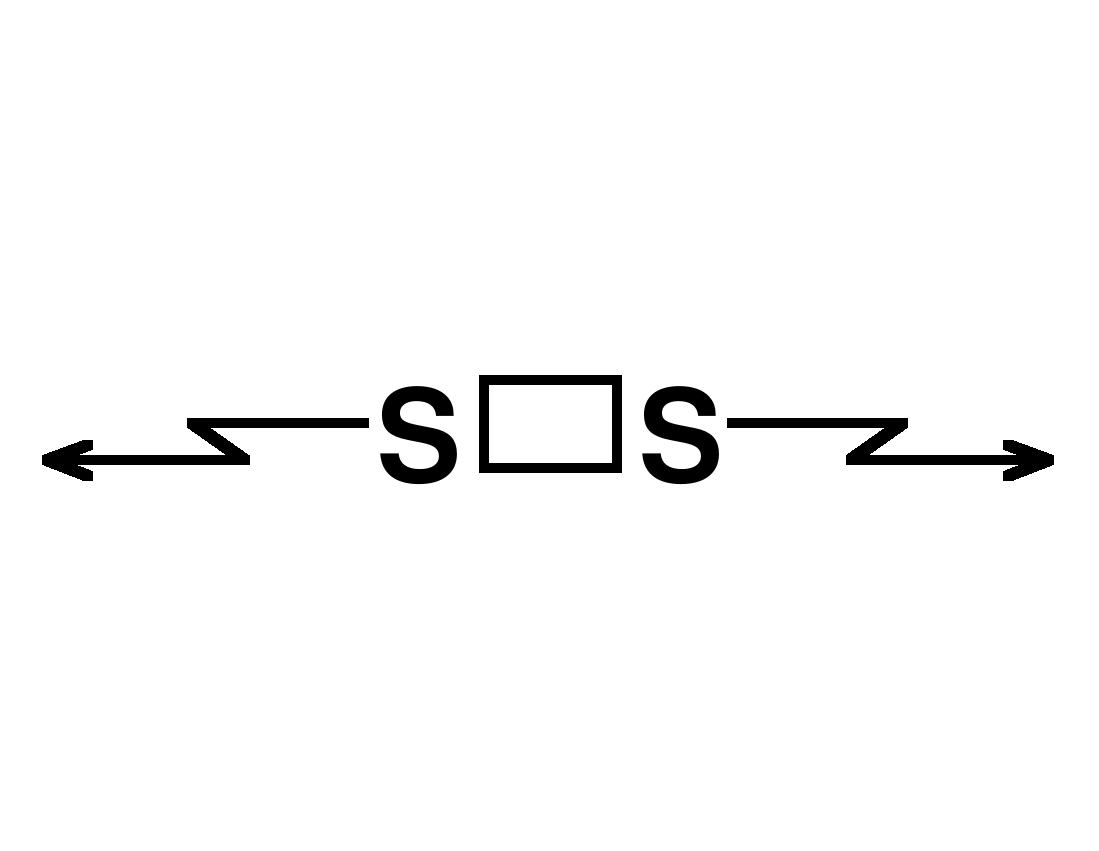

Bezpieczeństwo (osłona ochrona) (Security (screen))

Ochrona - zespół czynności mających na celu zabezpieczenie ludzi, sprzętu bojowego, obiektów i urządzeń przed oddziaływaniem różnych środków rażenia.

2.X.1.1.21.1

0x01 graphic

G*T*GSS---*****

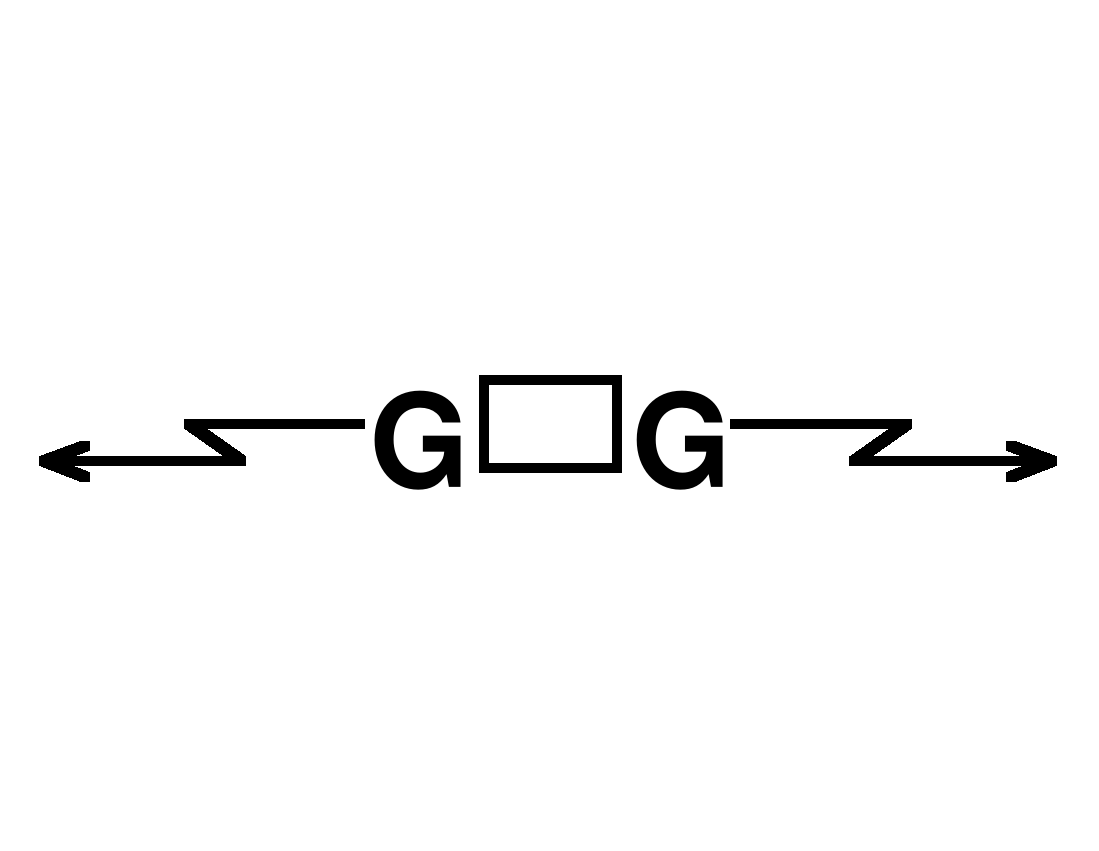

Bezpieczeństwo (straż, warta) (Security (guard))

Zadanie polegające na ochronie i obronie mienia wojskowego, osób powierzonych pieczy wojskowej, uniemożliwienie dostępu do strzeżonych kompleksów (obiektów) osobom nieupoważnionym.

2.X.1.1.21.2

0x01 graphic

G*T*GSG---*****

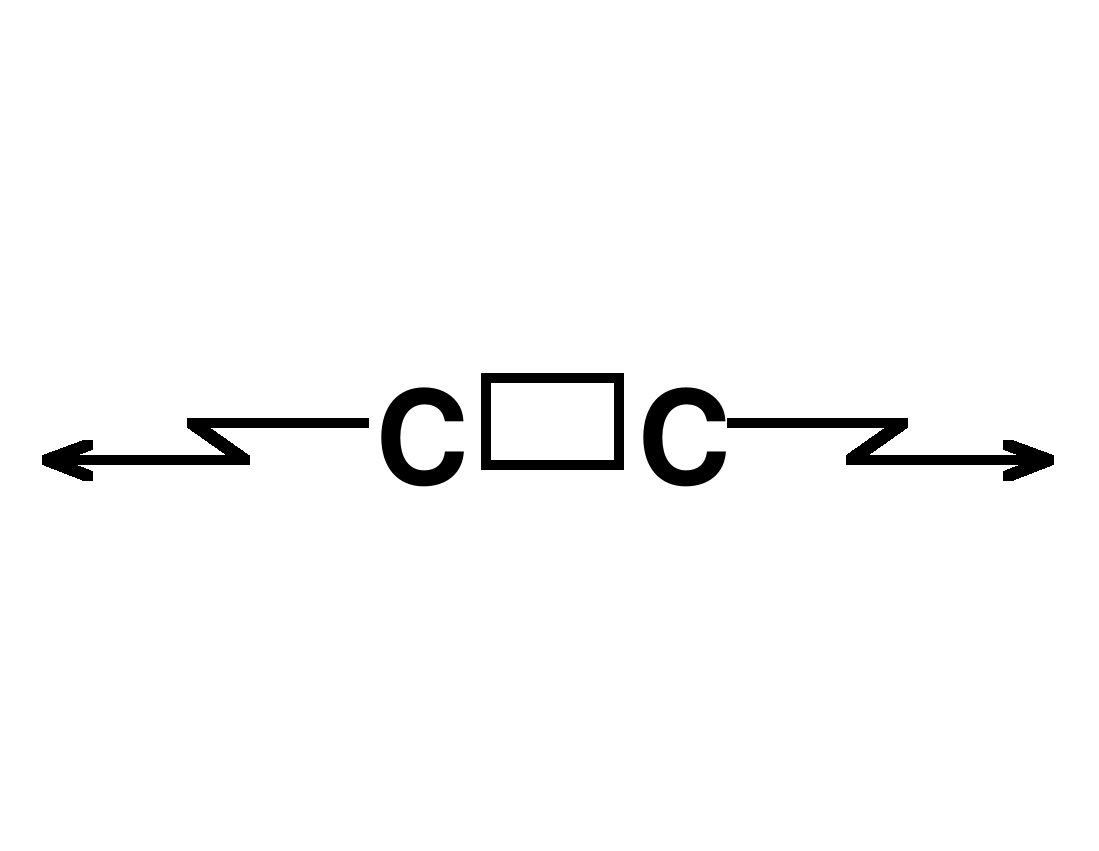

Bezpieczeństwo (schron lub osłona)

Osłona - całokształt działań, prowadzonych przez wydzielone na określony czas siły i środki, w celu umożliwienia osłanianym wojskom wykonania zadania.

2.X.1.1.21.3

0x01 graphic

G*T*GSC---*****

Uchwycenie (Seize)

Zadanie taktyczne polegające na oczyszczeniu określonego obszaru i przejęcie nad nim kontroli.

2.X.1.1.22

0x01 graphic

G*T*GZ---*****

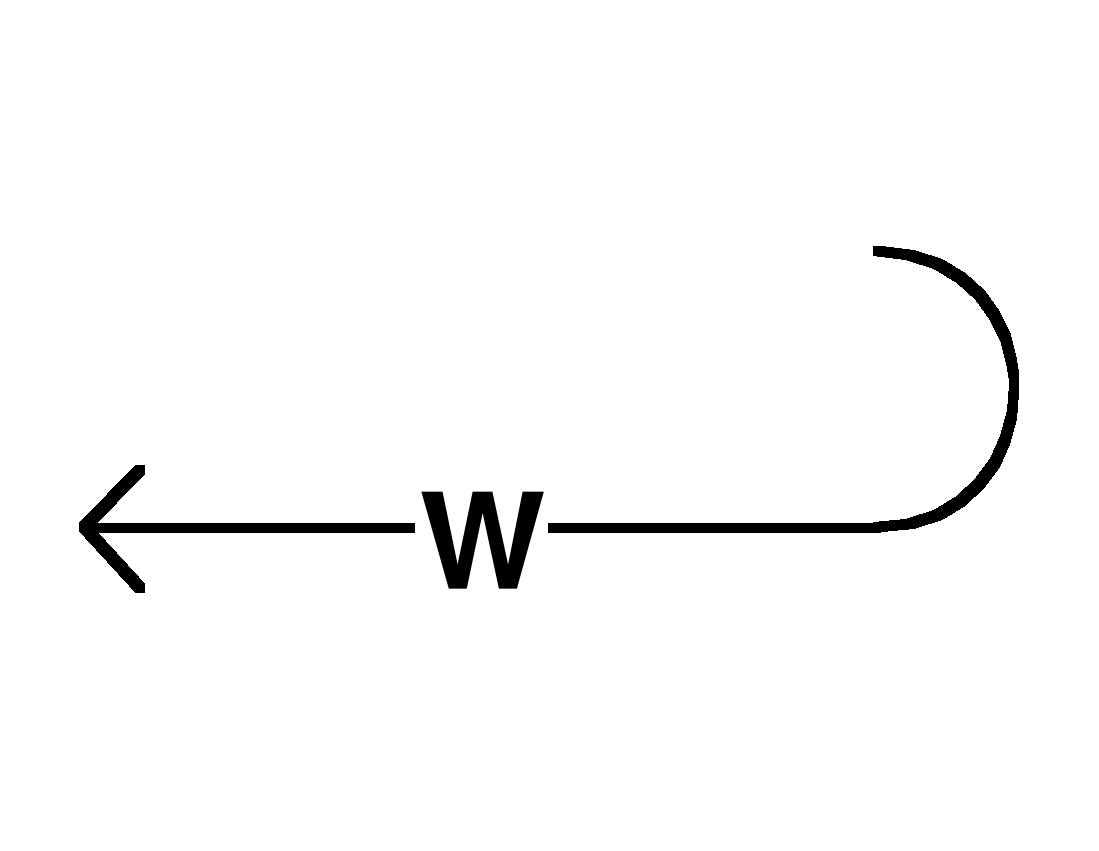

Wycofanie (Withdraw)

Zaplanowana operacja, w której siły będące w styczności z przeciwnikiem przerywają z nim kontakt.

2.X.1.1.23

0x01 graphic

G*T*GW----*****

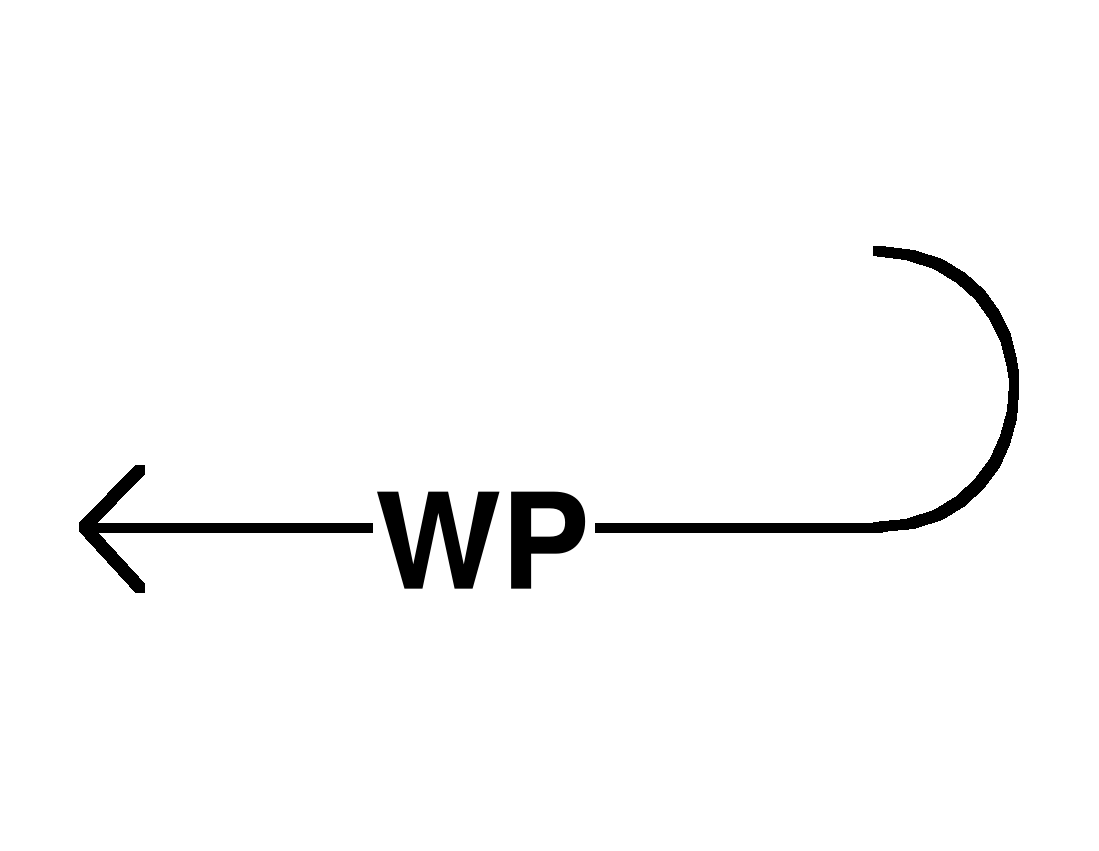

Wycofanie pod naciskiem (Withdraw Under Pressure)

2.X.1.1.23.1

0x01 graphic

G*T*GWP---*****

ZADANIA MARYNARKI WOJENNEJ

(przedstawione poniżej symbole zadań taktycznych MW dowiązano do znaku okrętowej grupy taktycznej lub znaku okrętu)

2.X.1.1.24

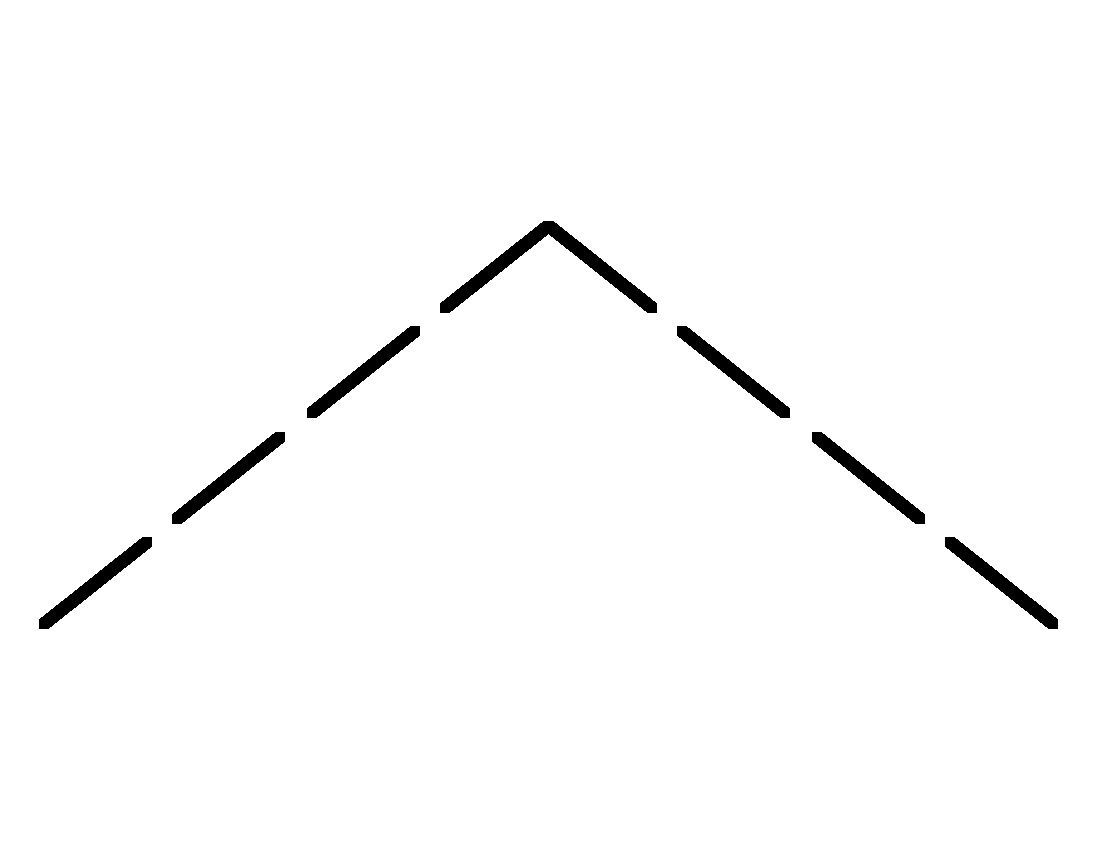

Poszukiwanie (okrętów podwodnych, min)

Zadanie taktyczne sił ZOP/OPM, polegające na prowadzeniu obserwacji pod powierzchnią wody mające na celu wykrycie okrętu podwodnego/min lub stwierdzenie z określonym prawdopodobieństwem wiarygodności, że w przeszukanym rejonie nie ma okrętu podwodnego/min.

Jak pokazano na rysunku obok, ostrza strzałek wskazują szerokość obszaru/rejonu poszukiwania.

2.X.2.1.1.24.1

0x01 graphic

G*T*GN S- -- *****

Patrolowanie

Zadanie taktyczne, którego celem jest rozpoznanie sytuacji oraz wykrycie i identyfikacja jednostek nawodnych i podwodnych oraz samolotów i śmigłowców w wyznaczonym rejonie lub po wyznaczonej trasie.

2.X.2.1.1.24.2

0x01 graphic

G*T*GN P- -- *****

Śledzenie

Zadanie taktyczne polegające na długotrwałym utrzymywaniu kontaktu z wykrytym celem, określaniu jego położenia (współrzędnych) oraz wykonywanych czynnościach, w stałej gotowości do natychmiastowego i skutecznego użycia przeciwko niemu uzbrojenia.

2.X.2.1.1.24.3

0x01 graphic

G*T*GN F- -- *****

Atakowanie

Zadanie taktyczne, którego celem jest zniszczenie (zatopienie lub trwała utrata zdolności bojowej) wykrytego (śledzonego) celu nawodnego /podwodnego.

2.X.2.1.1.24.4

0x01 graphic

G*T*GN A- -- *****

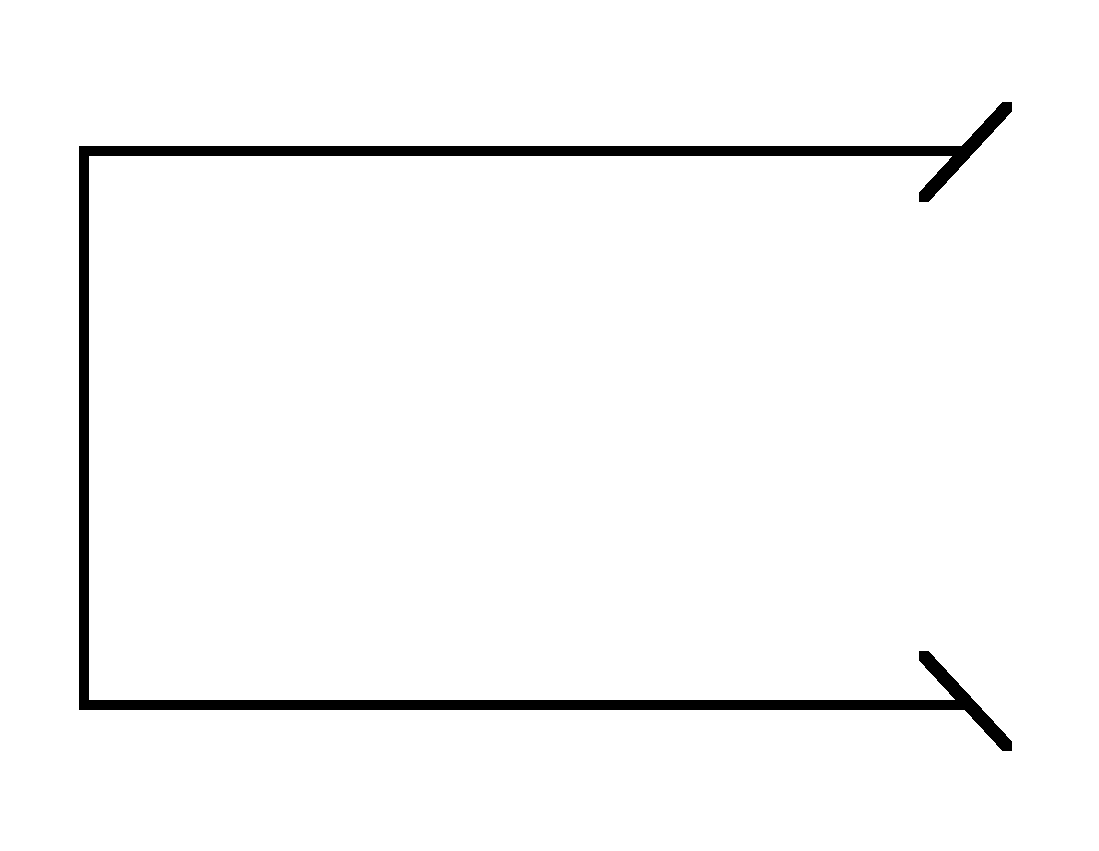

Trałowanie

Zadanie taktyczne, którego celem jest wykrywanie i niszczenie min; zależnie od stosowanych trałów rozróżnia się trałowanie kontaktowe - oznaczone literami „TK” lub niekontaktowe - „TN” (wpisane w symbol).

Przedstawione na rysunku linie określają szerokość przetrałowanego pasa.

2.X.2.1.1.24.5

0x01 graphic

G*T*GN M- -- *****

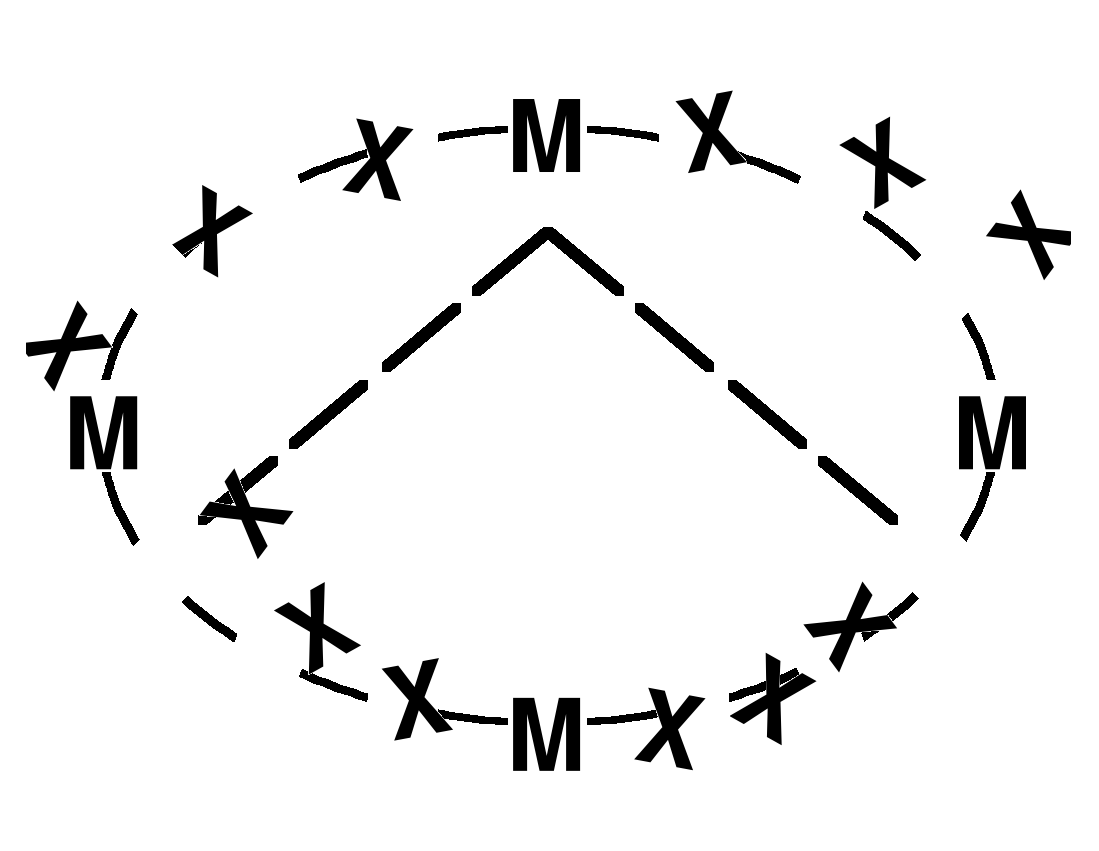

Stawianie środków bojowych i sygnalizacyjnych

Zadanie taktyczne polegające na postawieniu zagród minowych (linii min, łachy minowej), pław radiohydroakustycznych oraz środków sygnalizacyjnych (wiech).

2.X.2.1.1.24.6

Stawianie min

2.X.2.1.1.24.6.1

0x01 graphic

G*T*GN SM -- *****

Stawianie pław

2.X.2.1.1.24.6.2

0x01 graphic

G*T*GN SB -- *****

Stawianie wiech

2.X.2.1.1.24.6.3

0x01 graphic

G*T*GN SP -- *****

Przeprowadzanie za trałami

Zadanie taktyczne, polegające na przeprowadzeniu okrętów, zespołów okrętów (ZOB, KON, ZDES), statków za zespołem okrętów trałowych.

2.X.2.1.1.24.7

0x01 graphic

G*T*GN CM -- *****

Naprowadzanie

Jeden ze sposobów dowodzenia siłami w toku działań, polegający na kierowaniu uderzeniowych sił (okrętów, samolotów) na śledzony obiekt przeciwnika.

2.X.2.1.1.24.8

0x01 graphic

G*T*GN LT -- *****

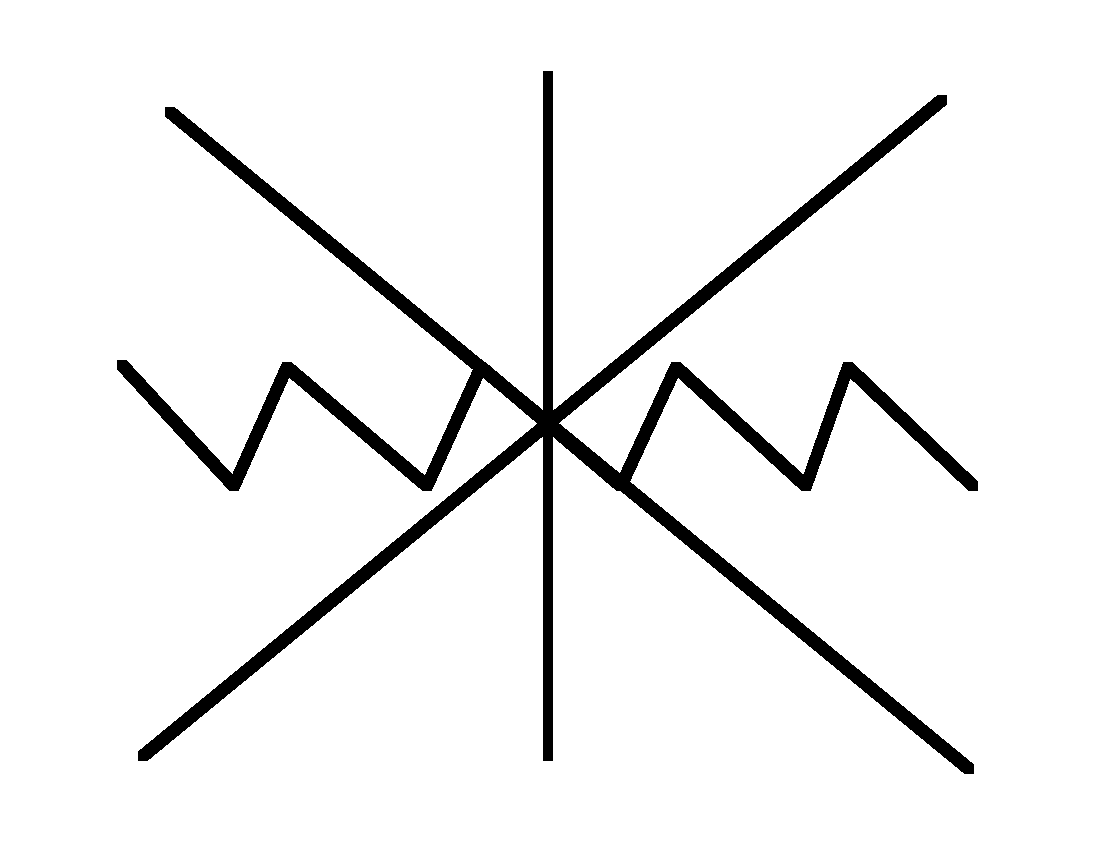

Wskazywanie celów

Ogół czynności związanych z określeniem położenia celów na obszarze działań (w rejonie, na akwenie). Wskazywanie celów stosuje się za pomocą stacji radiolokacyjnych, hydroakustycznych, przyrządów optycznych, lasera, według kierunków (sektorów) orientacyjnych.

2.X.2.1.1.24.9

0x01 graphic

G*T*GN PO -- *****

Eskortowanie

Zadanie taktyczne polegające na ochronie okrętów, zespołów okrętów/zespołów jednostek pływających przed atakami sił przeciwnika podczas wyjścia z bazy i przejścia morzem.

2.X.2.1.1.24.10

0x01 graphic

G*T*GN E- -- *****

Przedsięwzięcia (środki) kierowania (Control Measures)

Wytyczne dowódcy dla podległych dowódców wydane ustnie lub graficznie, których celem jest ustalenie odpowiedzialności, koordynowanie ognia i manewrów oraz kontrolowanie operacji bojowych. -? Chyba chodzi o elementy/wskaźniki (symbole, znaki, skróty i terminy) stosowane w procesie planowania, stawiania zadań oraz kierowania i koordynowania działaniami sił, a także kontrolowania poszczególnych etapów działań.

2.X.2

Przedstawienie graficzne manewrów

2.X.2.1

Ogólne grafiki manewrów

2.X.2.1.1

Punkty

2.X.2.1.1.1

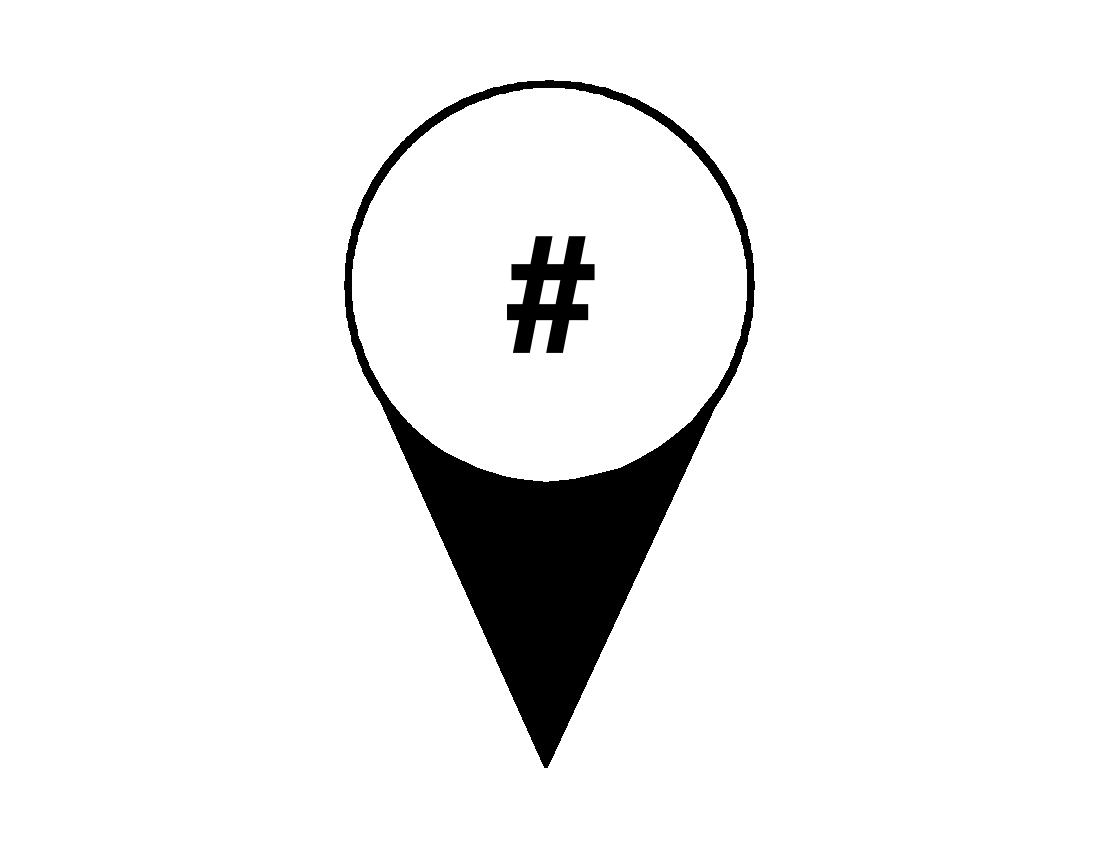

Punkty zainteresowania (Point of Interest)

2.X.2.1.1.1.1

0x01 graphic

G*C*MGPI--*****

Linie

2.X.2.1.1.2

Rozgraniczenia (Boundaries)

1. Linia która określa obszary (lub przestrzeń kosmiczną) w celu ułatwienia koordynacji i uniknięcia konfliktu operacji między sąsiednimi jednostkami, ugrupowaniami lub obszarami.

2. Przedsięwzięcia kierowania, polegające na określeniu obszarów taktycznej odpowiedzialności między przyległymi jednostkami i między wyższymi dowództwami i tyłami podległych jednostek z wykorzystaniem identyfikowalnych obiektów terenowych.

2.X.2.1.1.2.1

Ogólne linie rozgraniczeń

2.X.2.1.1.2.1.1

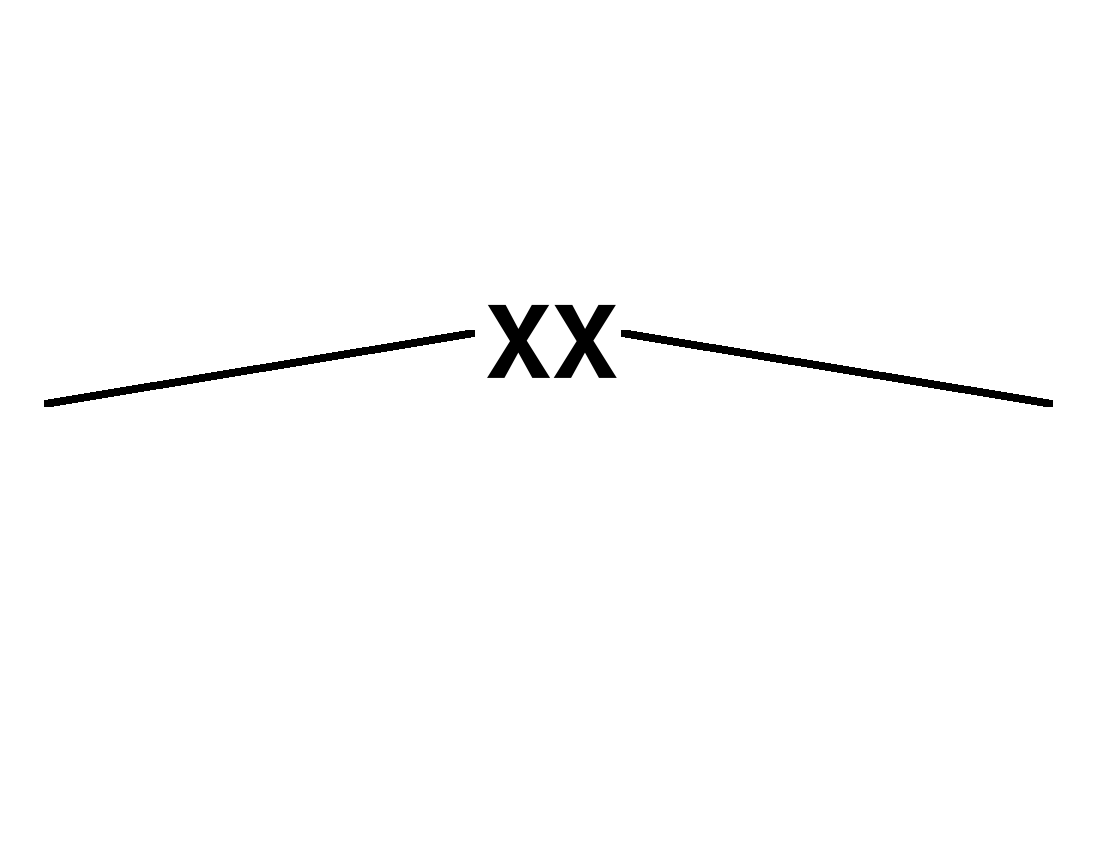

Własna aktualna (Friendly Present)

2.X.2.1.1.2.1.1.1

0x01 graphic

GFC*MGLBGF*****

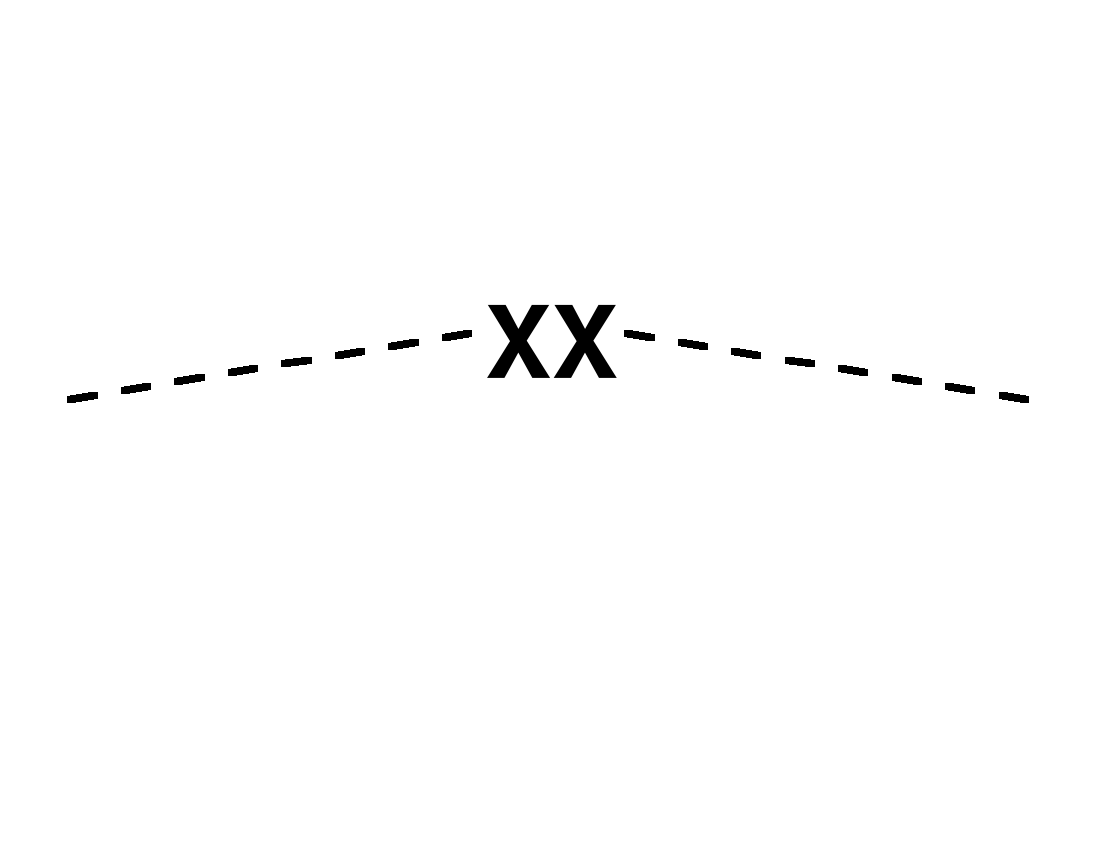

Własna planowana lub na rozkaz (Friendly Planned or On Order)

2.X.2.1.1.2.1.1.2

0x01 graphic

GFC*MGLBGO*****

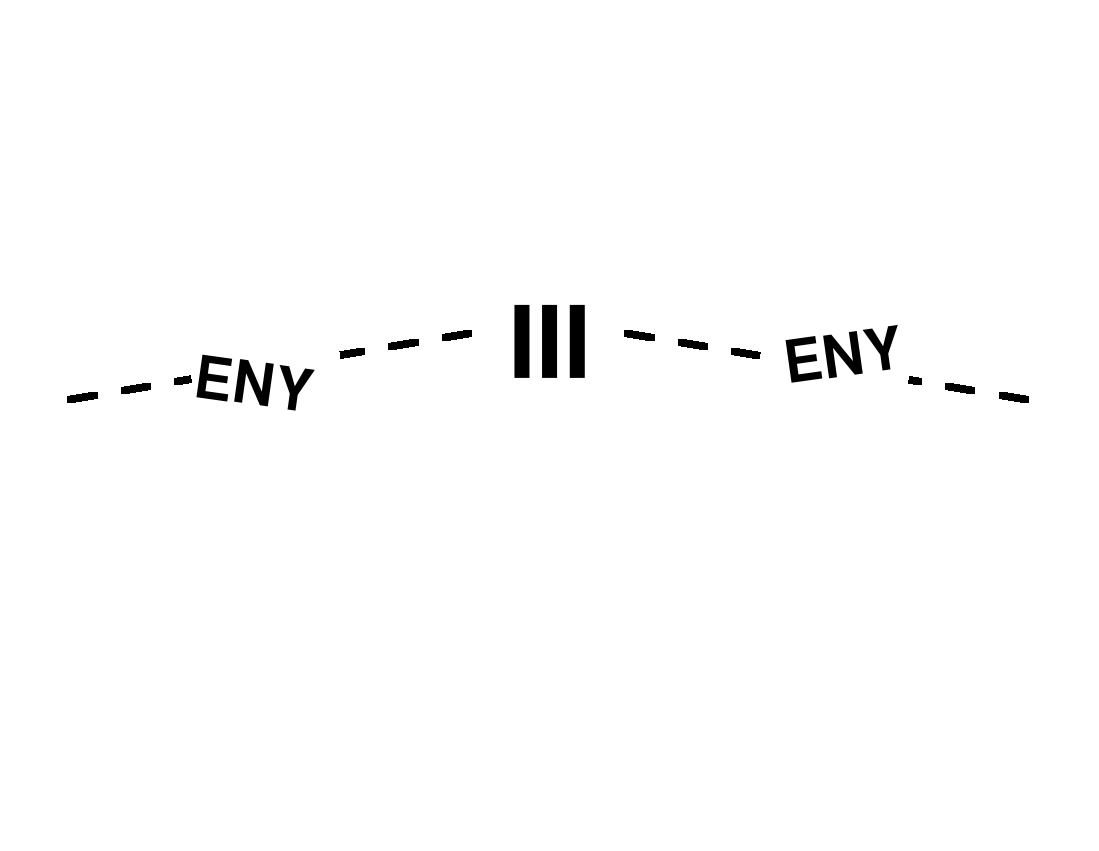

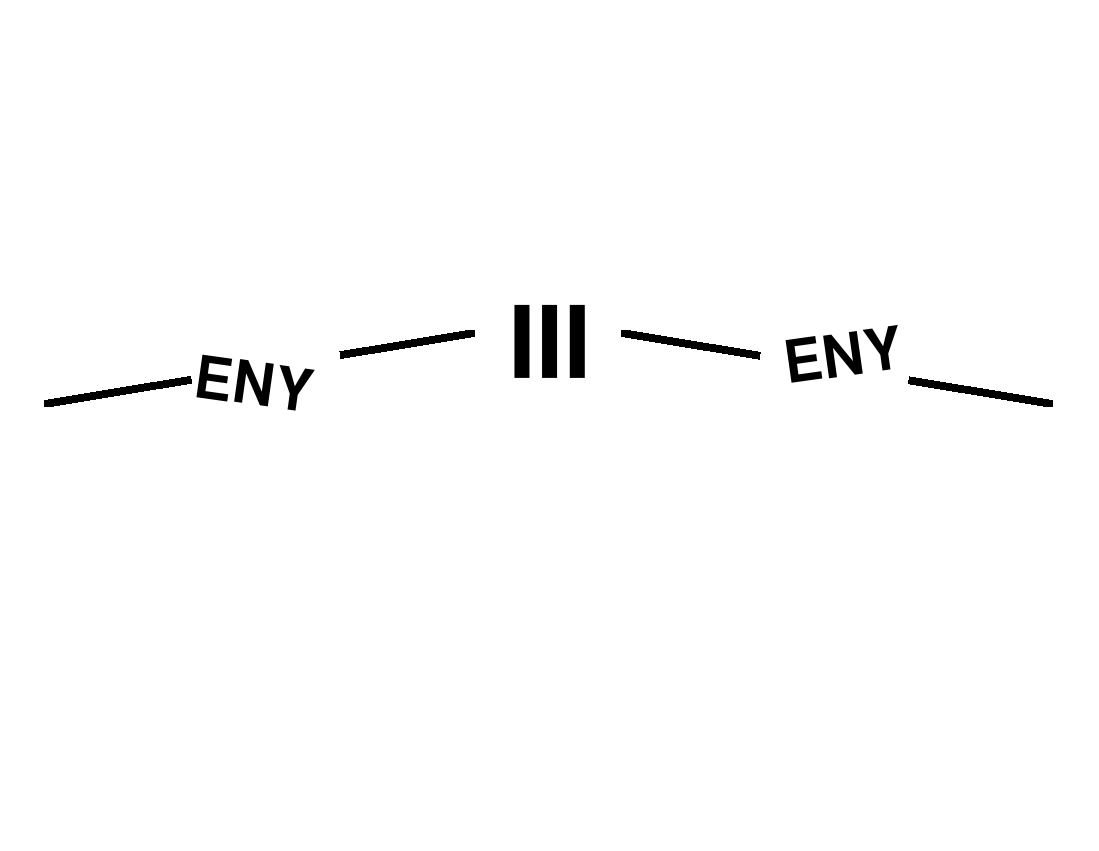

Znana przeciwnika (Enemy Known)

2.X.2.1.1.2.1.1.3

0x01 graphic

GHC*MGLBGK*****

Prawdopodobna lub szablonowa przeciwnika

2.X.2.1.1.2.1.1.4

0x01 graphic

GHC*MGLBGS*****

Rozgraniczenie boczne (Lateral Boundary)

Przedsięwzięcie kierowania, które definiuje prawą i lewą granicę strefy działania lub sektora jednostki. Łącznie przednia i tylnia linią rozgraniczająca definiują obszar operacji danego dowódcy.

2.X.2.1.1.2.1.2

0x01 graphic

G*C*MGLBL-*****

Rozgraniczenie przednie (Forward Boundary)

Najdalsza, w kierunku przeciwnika, granica odpowiedzialności organizacyjnej. Odpowiada za głębokość operacji, którą ogranicza. Za koordynowanie głębokości operacji poza tą granicą odpowiedzialność ponosi wyższe dowództwo. W operacjach ofensywnych może przechodzić z jednej linii fazowej na linią fazową w zależności od sytuacji na polu walki.

2.X.2.1.1.2.1.3

0x01 graphic

G*C*MGLBF-*****

Rozgraniczenie tylne (Rear Boundary)

Definiuje granicę tylną sektora lub strefy działania przyporządkowany do poszczególnej jednostki. Obszar za rozgraniczeniem tylnym należy do następnego w hierarchii wyższego dowódcy i rozmieszczenie elementów za tym rozgraniczeniem należy koordynować z tym dowódcą.

2.X.2.1.1.2.1.4

0x01 graphic

G*C*MGLBR-**

***

Przednia linia wojsk (Forward Line of Troops (FLOT))

Linia wskazująca najbardziej wysunięte pozycje sił w jakiejkolwiek operacji wojskowej, w określonym czasie. Zwykle identyfikuje przednie położenie sił osłonowych i zaporowych. Wojska Lądowe -- FLOT może być w, poza lub w pobliżu linii FEBA.

Własna aktualna (Friendly Present)

2.X.2.1.1.2.2

0x01 graphic

G*C*MGLF--*****

Własna planowana lub na rozkaz (Friendly Planned or On Order)

0x01 graphic

Znana lub potwierdzona przeciwnika (Enemy Known or Confirmed)

0x01 graphic

Prawdopodobnie lub szablonowo nieprzyjaciela (Enemy Suspected or Templated)

0x01 graphic

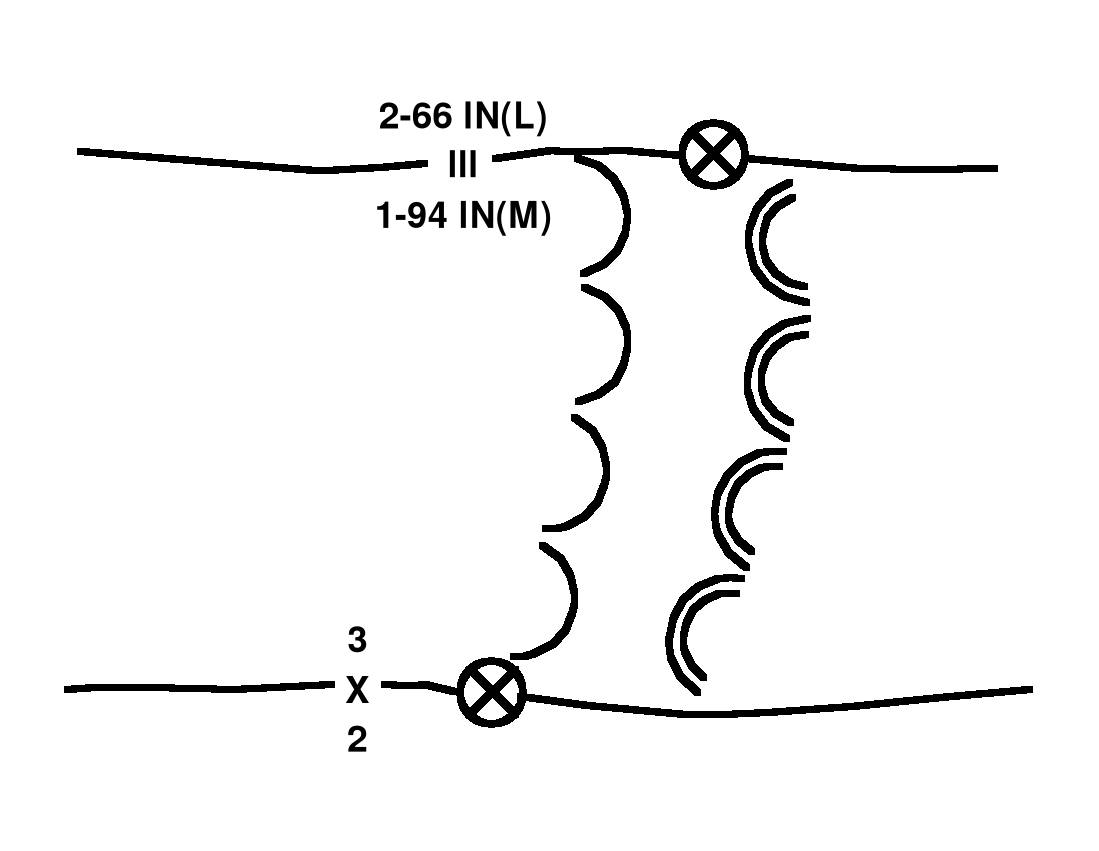

Przykład Przedniej Linii Wojsk (FLOT)

Przykład

0x01 graphic

Linia styczności (Line of Contact)

Ogólny zarys określający miejsce zetknięcia walczących wojsk (sił).

2.X.2.1.1.2.3

0x01 graphic

G*C*MGLL--*****

Linia Fazowa (faz operacji)/Koordynacji (Phase/Coordination Line)

Linia wykorzystywana do kontroli i koordynacji operacji wojskowych. Jest zwykle wyznaczana w oparciu o rozpoznawalny obiekt terenowy rozciągający się w poprzek sektora lub strefy działania. Jednostki zwykle meldują przekroczenia linii fazowych, ale nie zatrzymują się o ile nie otrzymały specjalnych rozkazów.

2.X.2.1.1.2.4

0x01 graphic

G*C*MGLP--*****

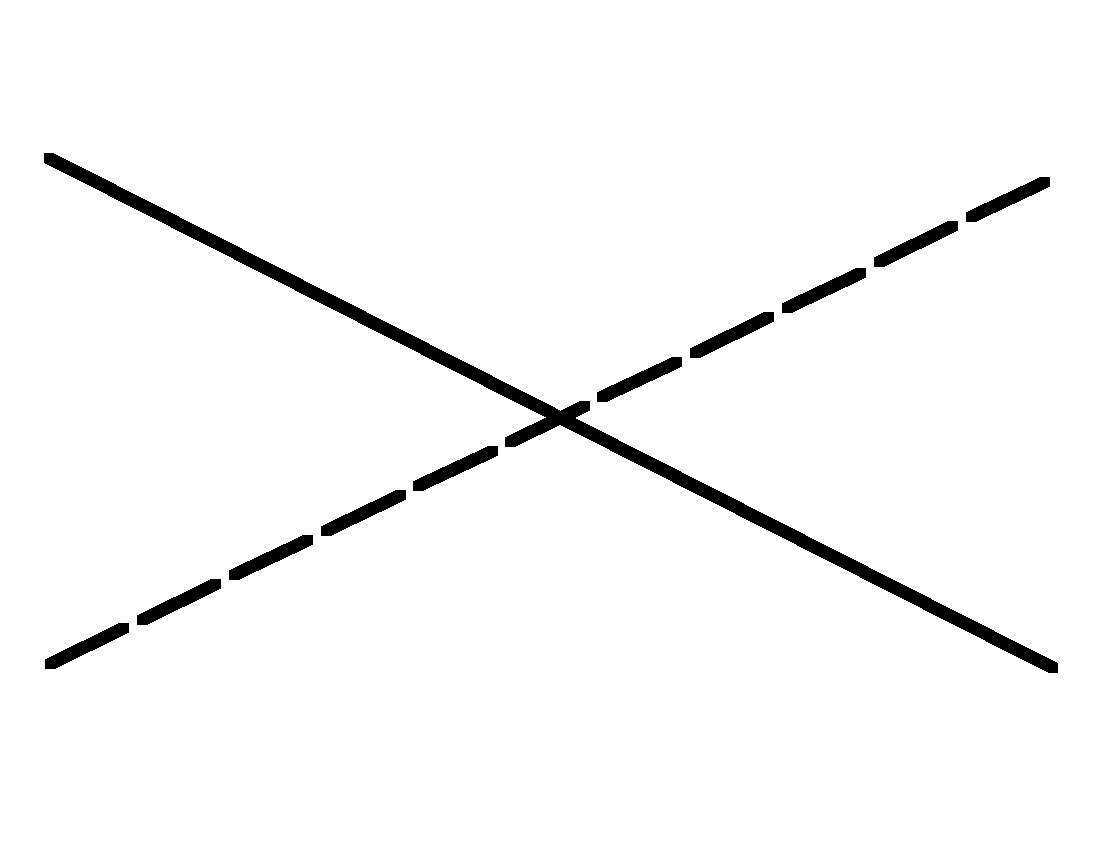

Linia namiaru

2.X.2.1.1.2.5

0x01 graphic

G*C*MGLE--*****

Linia namiaru Elektronicznego (Electronic)

2.X.2.1.1.2.5.1

0x01 graphic

G*C*MGLEE-*****

Linia namiaru Akustycznego (Acoustic)

2.X.2.1.1.2.5.2

0x01 graphic

G*C*MGLEA-*****

Linia namiaru Torpedy (Torpedo)

2.X.2.1.1.2.5.3

0x01 graphic

G*C*MGLET-*****

Linia przechwycenia elektro-optycznego (Electro-Optical Intercept)

2.X.2.1.1.2.5.4

0x01 graphic

G*C*MGLEO-*****

Rejony, strefy (Areas)

2.X.2.1.1.3

Rejon nieokreślony (Unspecified Area)

2.X.2.1.1.3.1

Rejon ogólny (General Area)

2.X.2.1.1.3.1.1

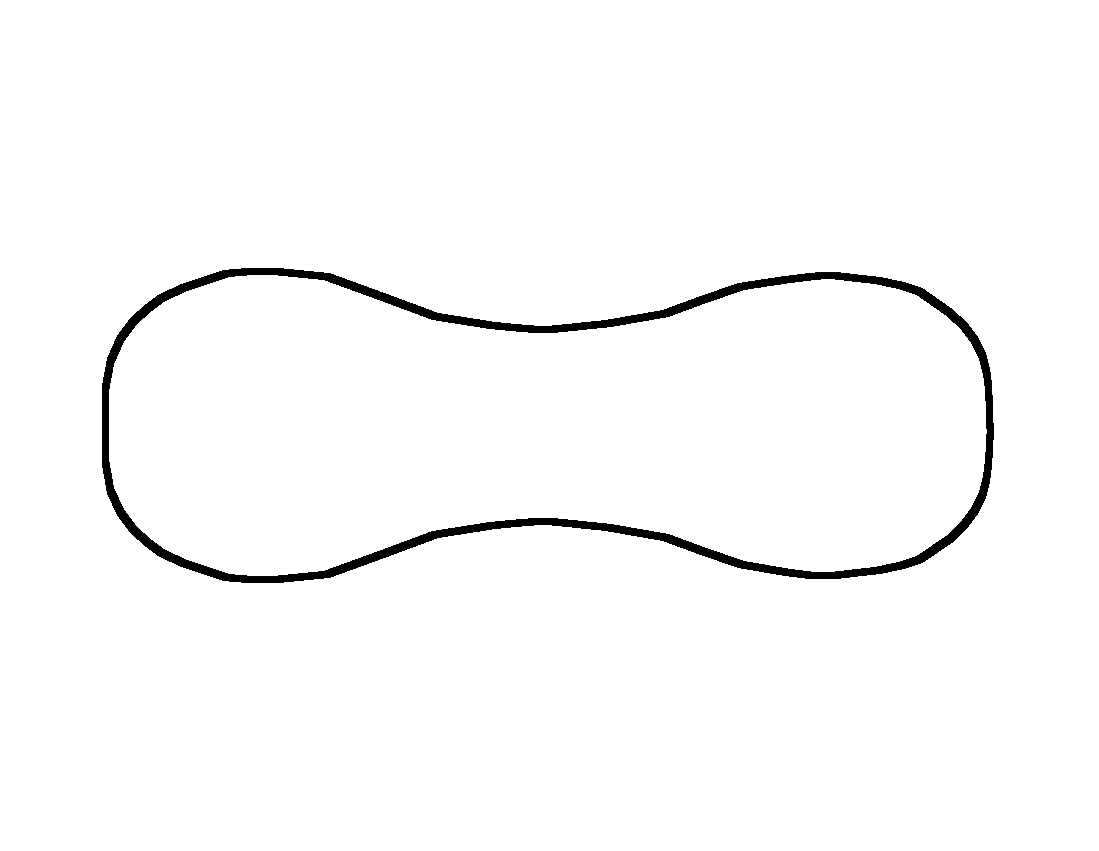

Własny (Friendly)

2.X.2.1.1.3.1.1.1

0x01 graphic

GFC*MGAUAF*****

Własny planowany/Na rozkaz (Friendly Planned/On Order)

2.X.2.1.1.3.1.1.2

0x01 graphic

GFC*MGAUAP*****

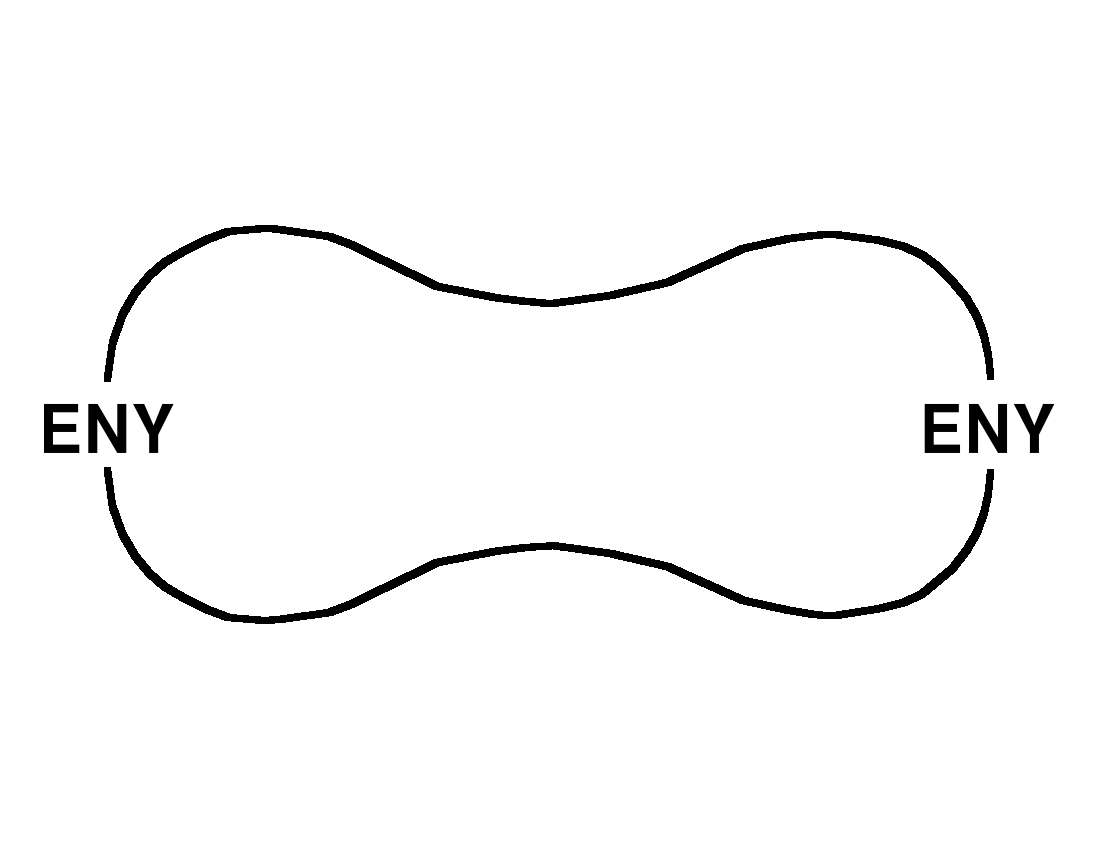

Znany przeciwnika/Potwierdzony (Enemy Known/Confirmed)

2.X.2.1.1.3.1.1.3

0x01 graphic

GHC*MGAUAE*****

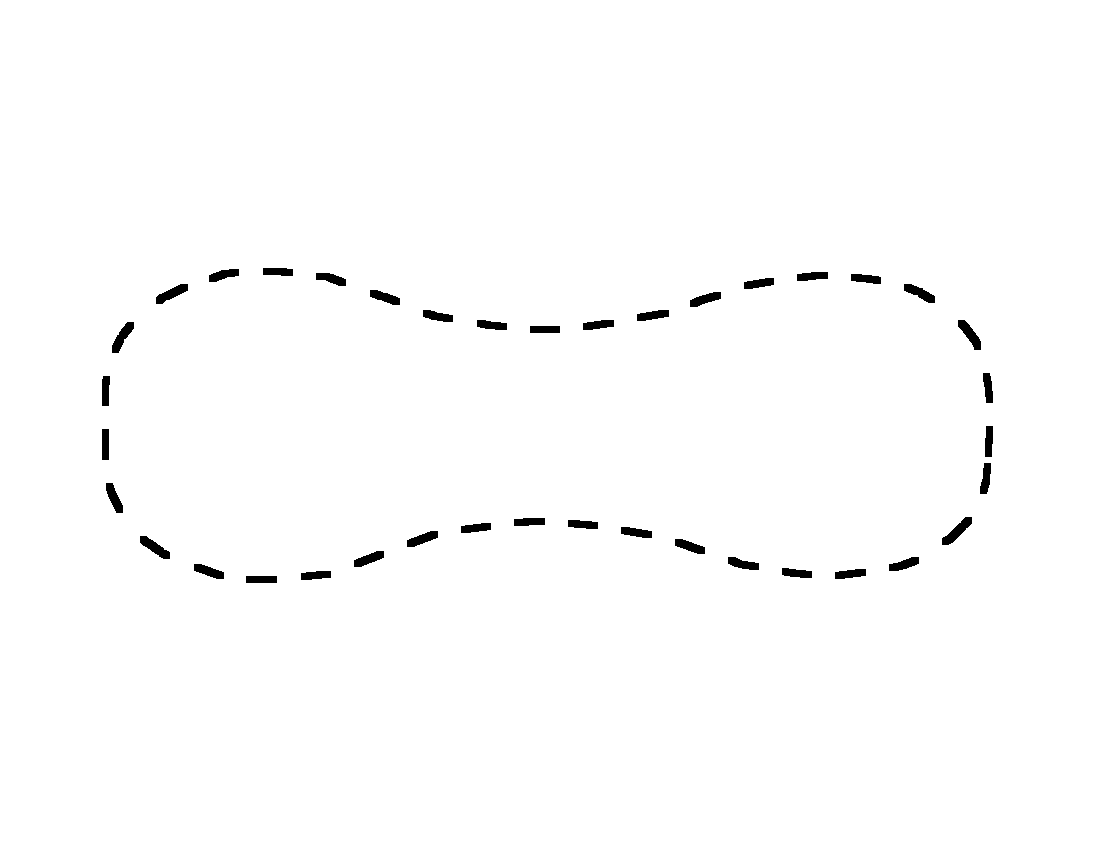

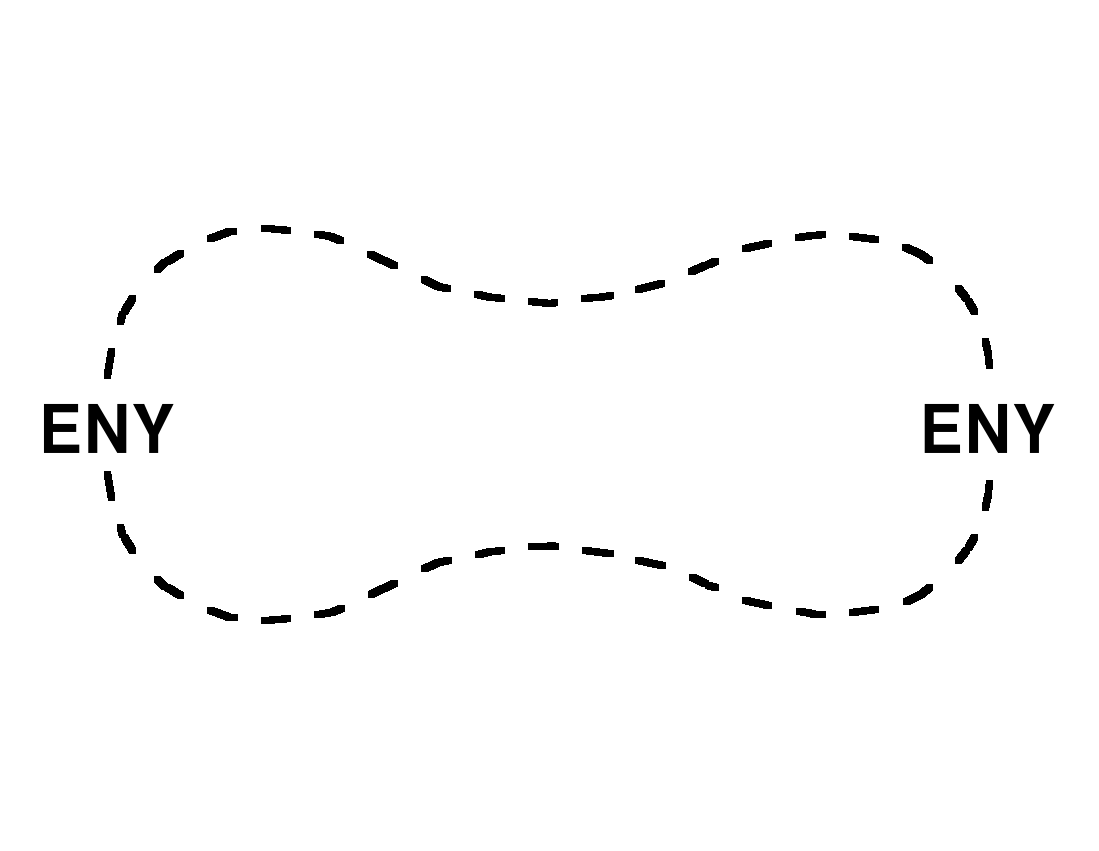

Prawdopodobnie lub szablonowy przeciwnika/ (Enemy Suspected/Templated)

2.X.2.1.1.3.1.1.4

0x01 graphic

GHC*MGAUAS*****

Rejon ześrodkowania, miejsce montażu (Assembly Area)

  1. Obszar (rejon, akwen) na którym dokonuje się zgrupowania wojsk (sił) w celu przejścia do wykonania określonego zadania bojowego lub po jego wykonaniu w celu przegrupowania wojsk (sił).
    2. W jednostkach zaopatrzenia, całość obszaru używanego do zbierania i łączenia elementów składowych w kompletne urządzenia, zestawy lub zespoły (miejsce montażu).

2.X.2.1.1.3.1.2

0x01 graphic

G*C*MGAUB-*****

Zajęty (Occupied)

2.X.2.1.1.3.1.2.1

0x01 graphic

G*C*MGAUBO*****

Zajęty przez wiele jednostek (Occupied by Multiple Units)

2.X.2.1.1.3.1.2.2

0x01 graphic

G*C*MGAUBM*****

Proponowany/ Na rozkaz (Proposed/On order

2.X.2.1.1.3.1.2.3

0x01 graphic

G*C*MGAUBR*****

Rejon Określony (Specified Area)

2.X.2.1.1.3.2

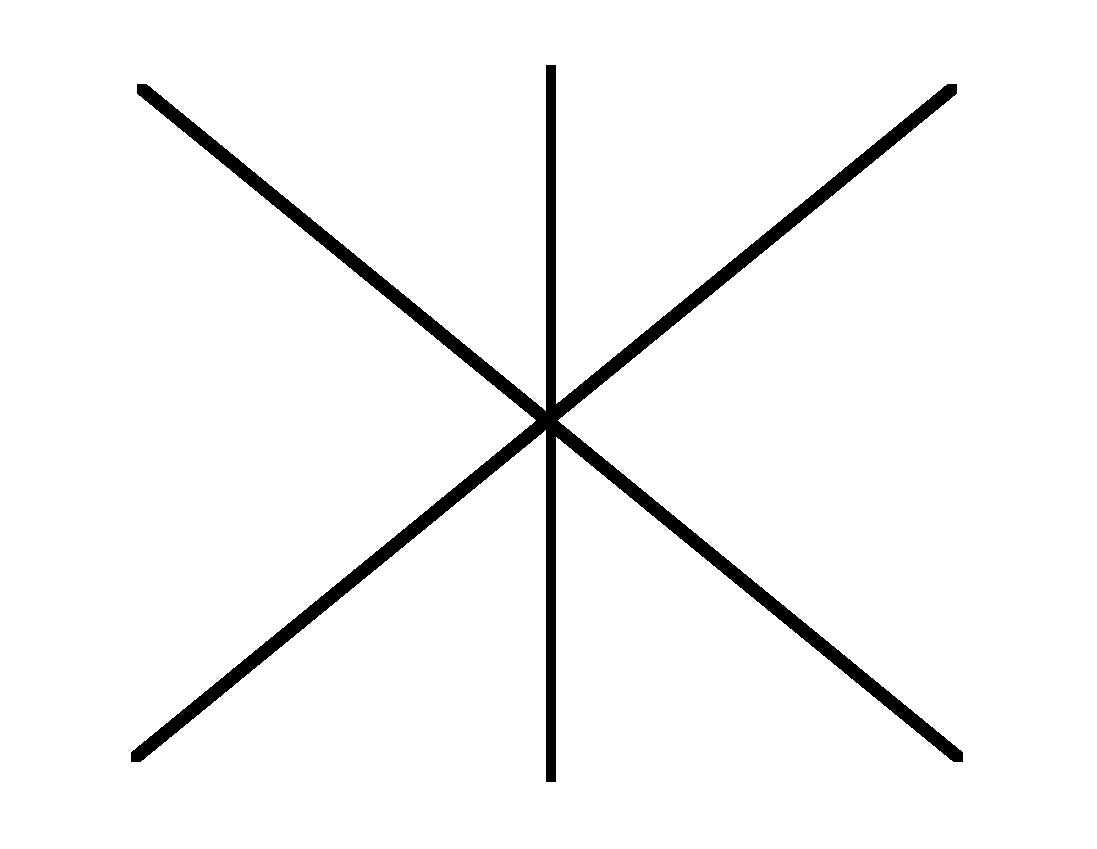

Strefa Zrzutu (Drop Zone (DZ))

Określony obszar, na którym dokonuje się zrzutu z samolotu jednostek powietrzno-desantowych, sprzętu, lub zaopatrzenia.

2.X.2.1.1.3.2.1

0x01 graphic

G*C*MGASD-*****

Strefa wyrzutu (Extraction Zone (EZ))

Określona strefa zrzutu wykorzystywana w celu dostarczenia zaopatrzenia i / lub sprzętu przy zastosowaniu technik wyrzutu z samolotów latających bardzo blisko powierzchni ziemi.

2.X.2.1.1.3.2.2

0x01 graphic

G*C*MGASE-*****

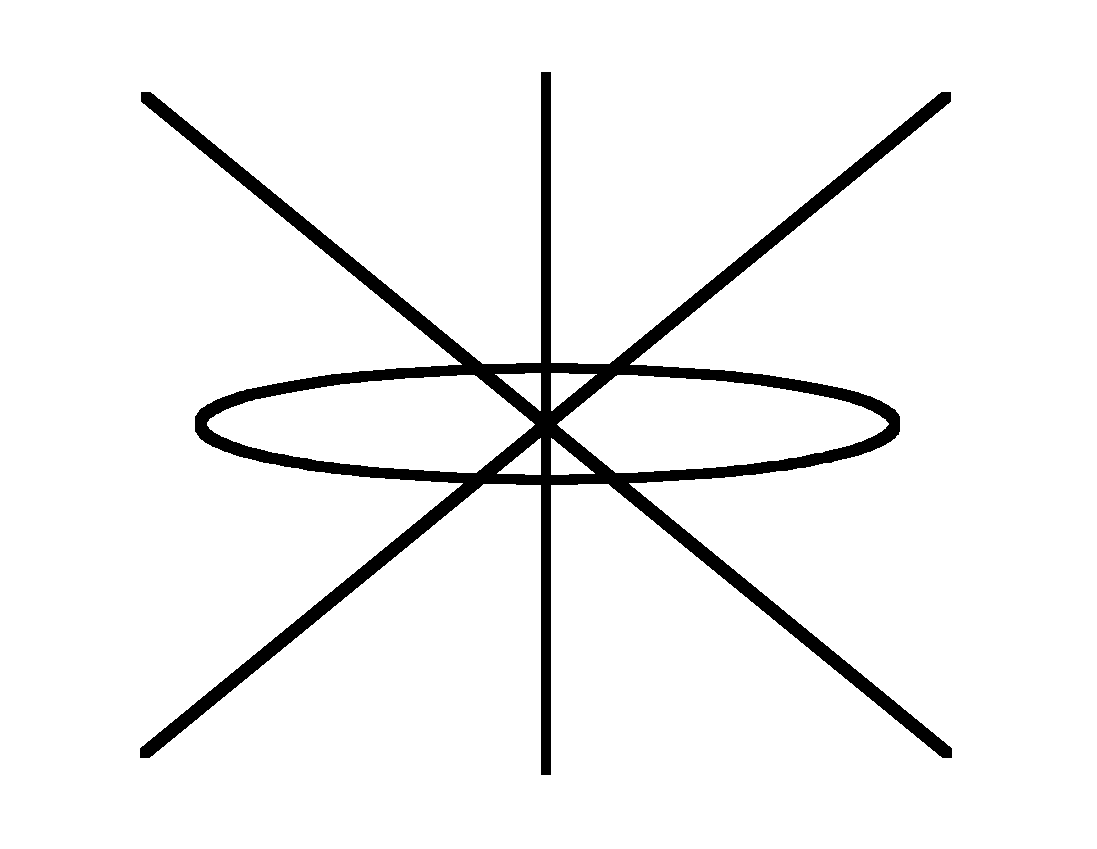

Strefa lądowania (Landing Zone (LZ))

Każda określona strefa wykorzystywana do lądowania statków powietrznych.

2.X.2.1.1.3.2.3

0x01 graphic

G*C*MGASL-*****

Strefa podejmowania (Pickup Zone (PZ))

Rejon geograficzny wykorzystywany do podjęcia żołnierzy i/lub wyposażenia przez śmigłowiec.

2.X.2.1.1.3.2.4

0x01 graphic

G*C*MGASP-*****

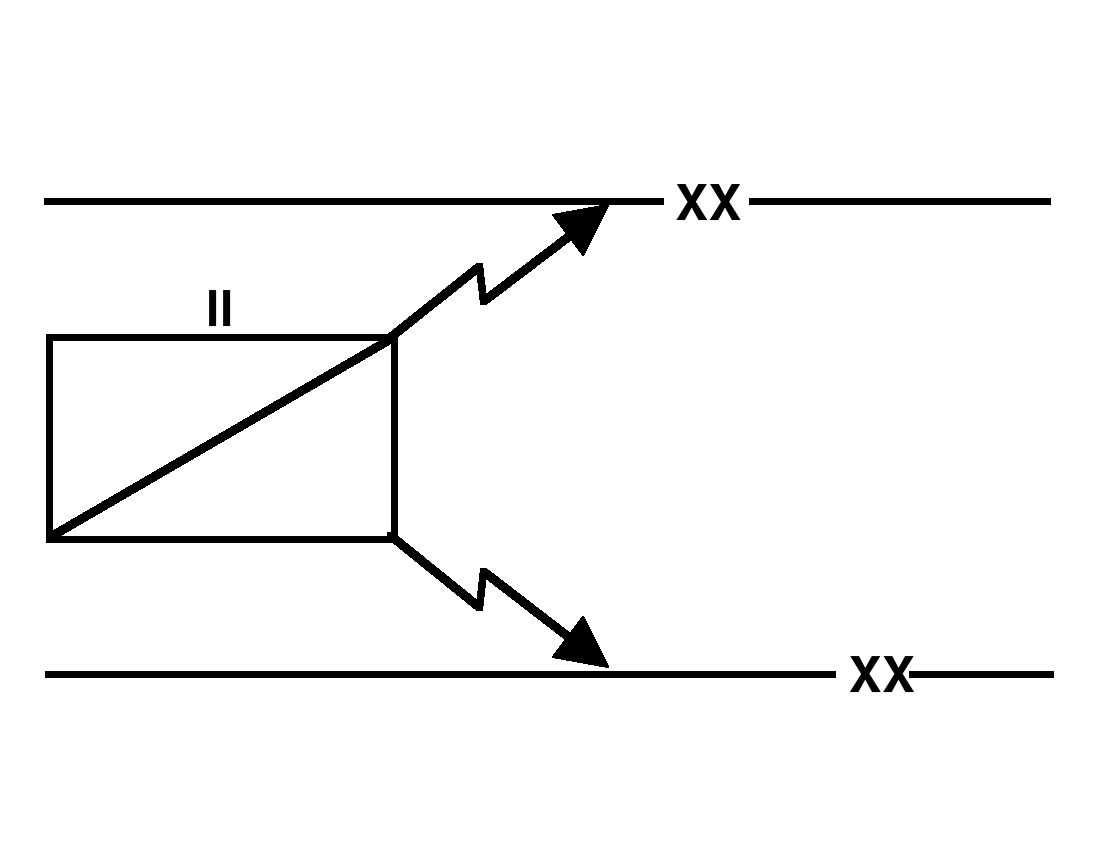

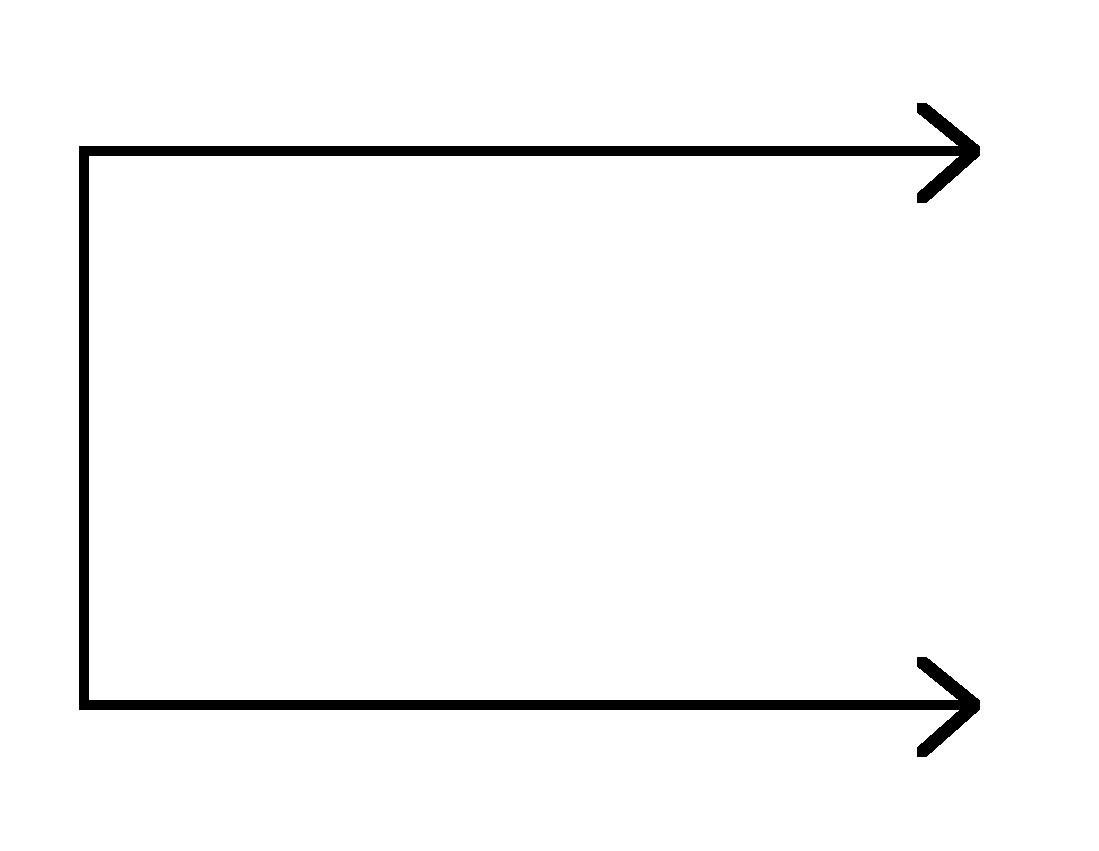

Rejon przeszukiwania / Rejon rozpoznania (Search Area/Reconnaissance Area)

Wykorzystywany do określenia obszaru w którym jednostka lub ugrupowanie jest odpowiedzialne za rozpoznanie. Jak pokazano na rysunku obok, ostrza strzałek wskazują szerokość obszaru, ale nie jego przednią linię.

2.X.2.1.1.3.2.5

0x01 graphic

G*C*MGASS-*****

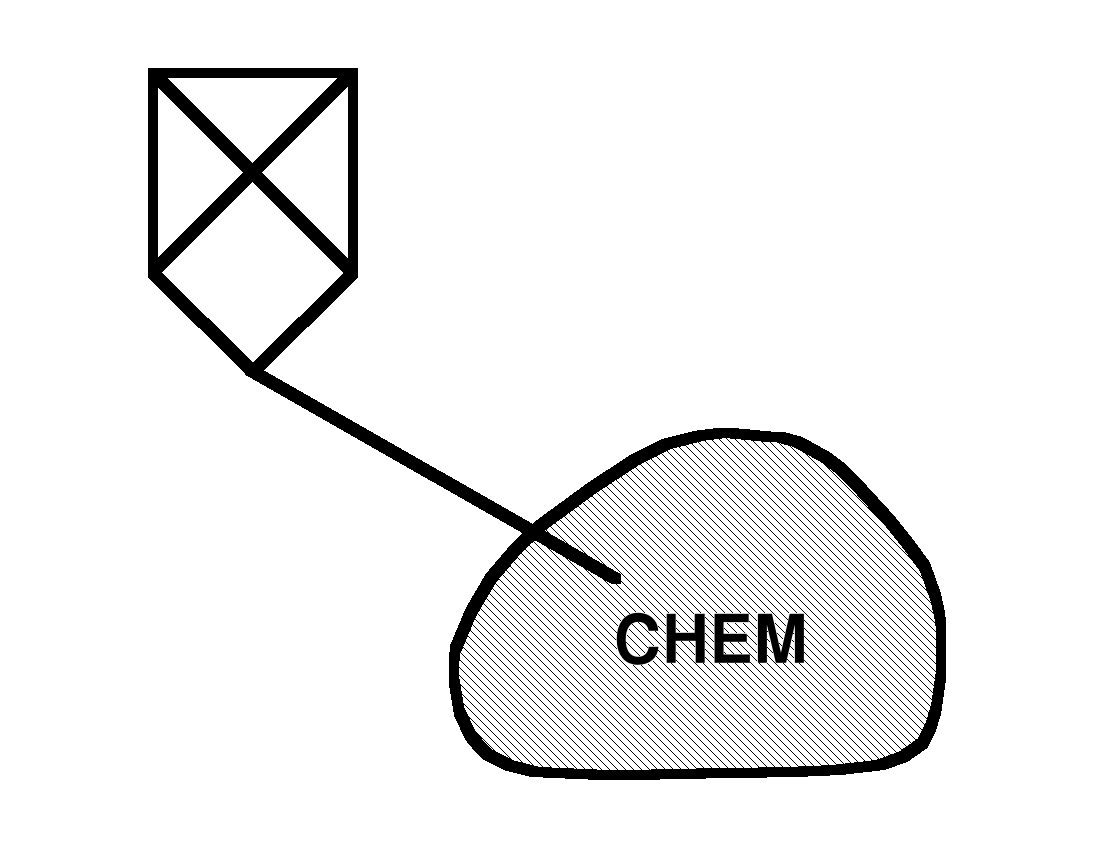

Rejon o ograniczonym dostępie (Limited Access Area)

Na symbol podstawowy nałożone są inne symbole opisujące personel i sprzęt dla których dany rejon jest niedostępny.

2.X.2.1.1.3.2.6

0x01 graphic

G*C*MGASM-*****

Strefa walki (Engagement zone)

2.X.2.1.1.3.2.7

0x01 graphic

G*C*MGASG-*****

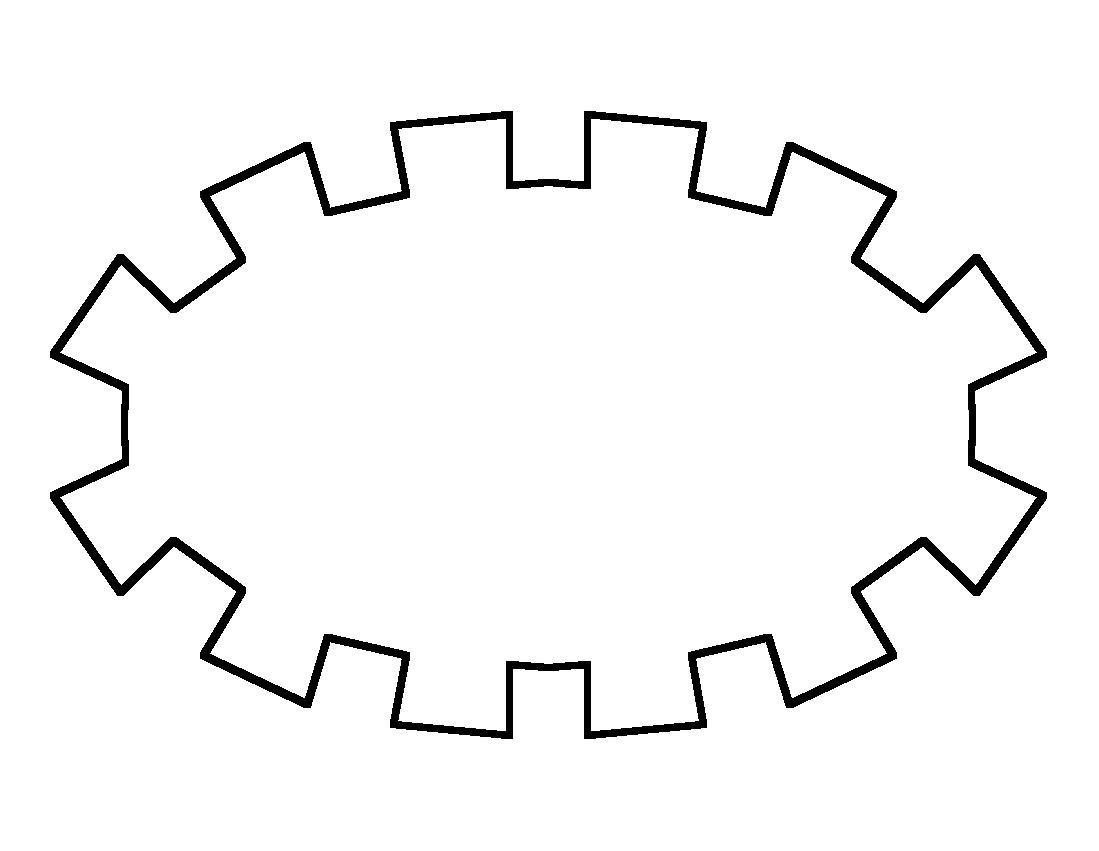

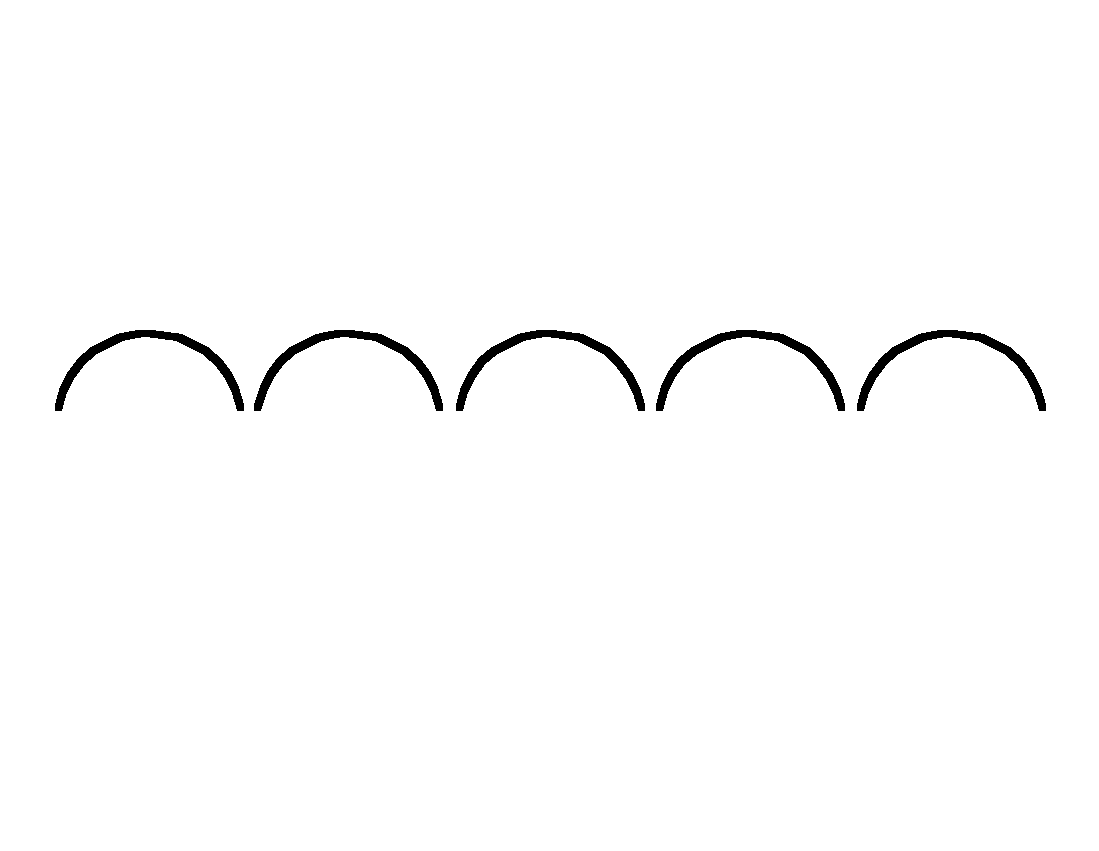

Rejon umocniony (Fortified area)

2.X2.1.1.3.2.8

0x01 graphic

G*C*MGASF-*****

Zobrazowanie graficzne manewrów lotniczych (Aviation Maneuver Graphics)

2.X.2.1.2

Punkty lotnicze (Aviation Points)

2.X.2.1.2.1

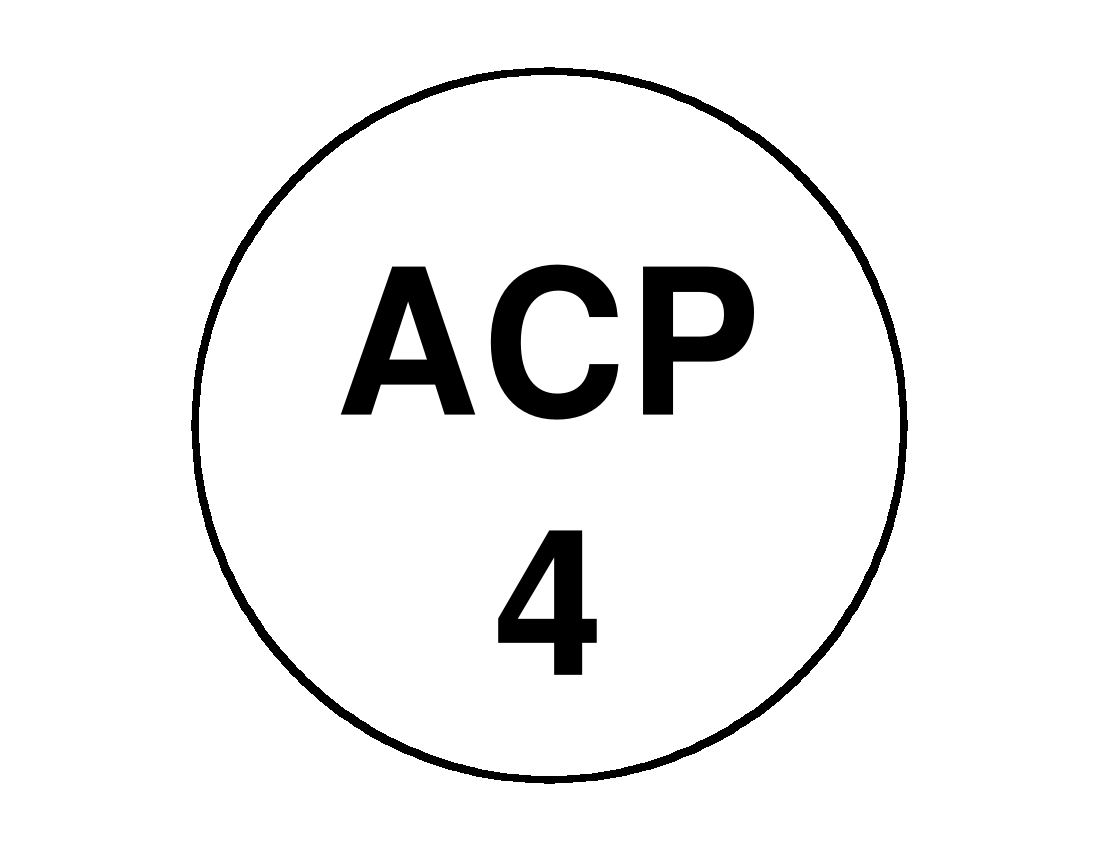

Punkt Kontroli Przestrzeni Powietrznej (Air Control Point (ACP))

Łatwo identyfikowalny punkt w terenie lub elektroniczna pomoc nawigacyjna wykorzystywana do zapewnienie niezbędnej kontroli podczas transportu powietrznego. ACP są ogólnie wyznaczane w każdym punkcie w którym trasa lotu lub korytarz powietrzny w zdecydowany sposób zmieniają kierunek i w każdym innym punkcie niezbędnym do określenia harmonogramu lotu lub do dowodzenia operacją.

2.X.2.1.2.1.1

0x01 graphic

G*C*MAAP--*****

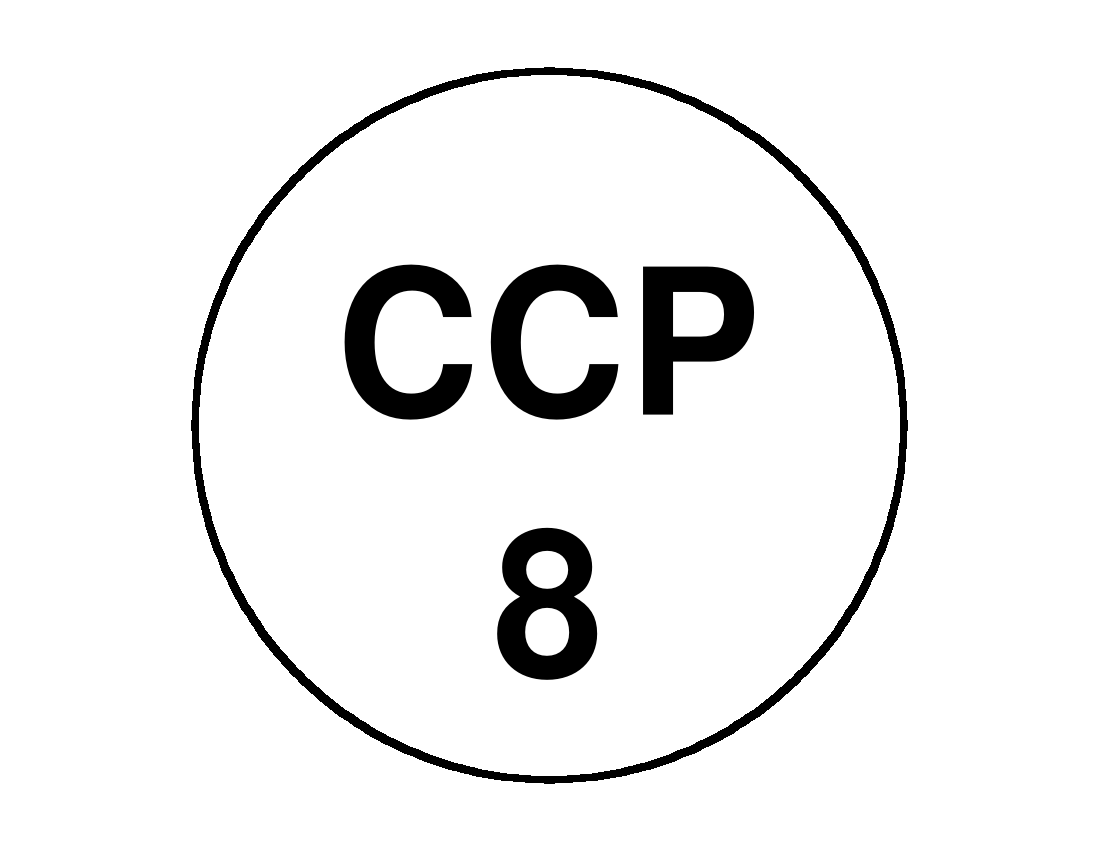

Punkt kontrolny łączności (Communications Checkpoint (CCP))

Punkt Kontroli Przestrzeni Powietrznej, w którym osoby funkcyjne są zobowiązane do składania meldunku do dowódcy misji lub do systemu kierowania.

2.X.2.1.2.1.2

0x01 graphic

G*C*MAAC--*****

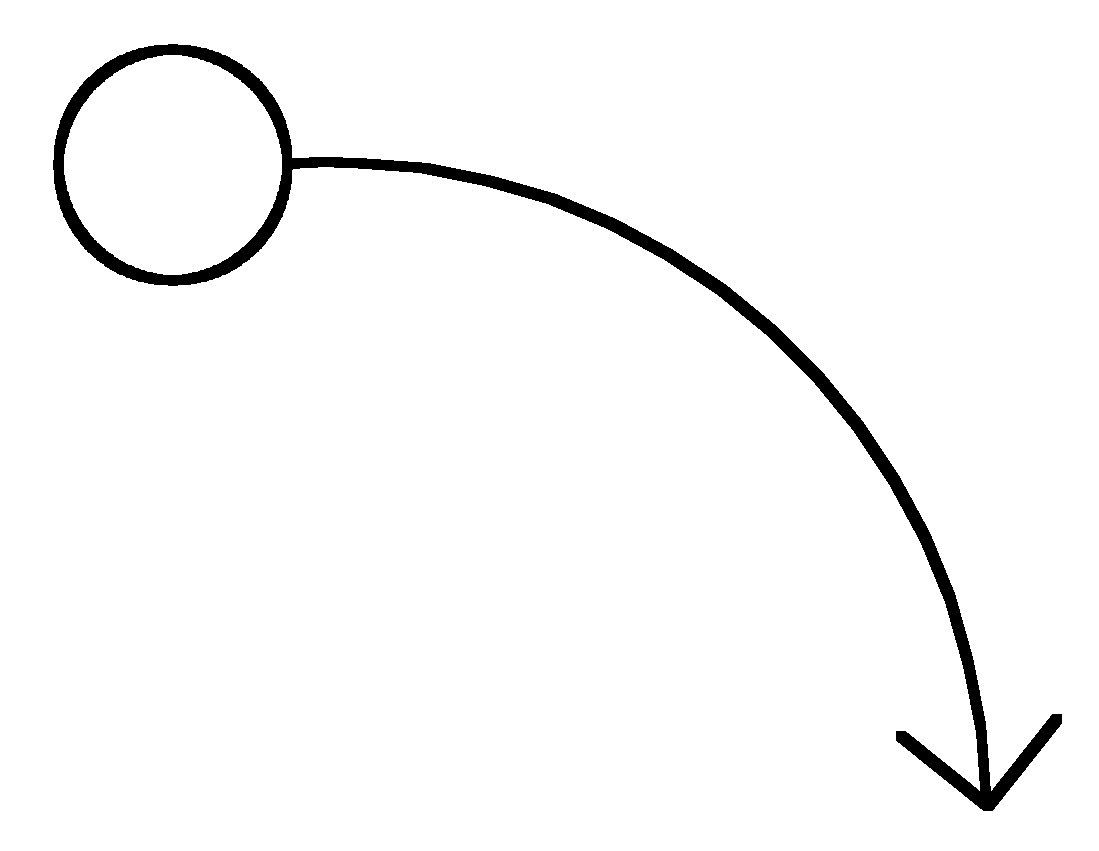

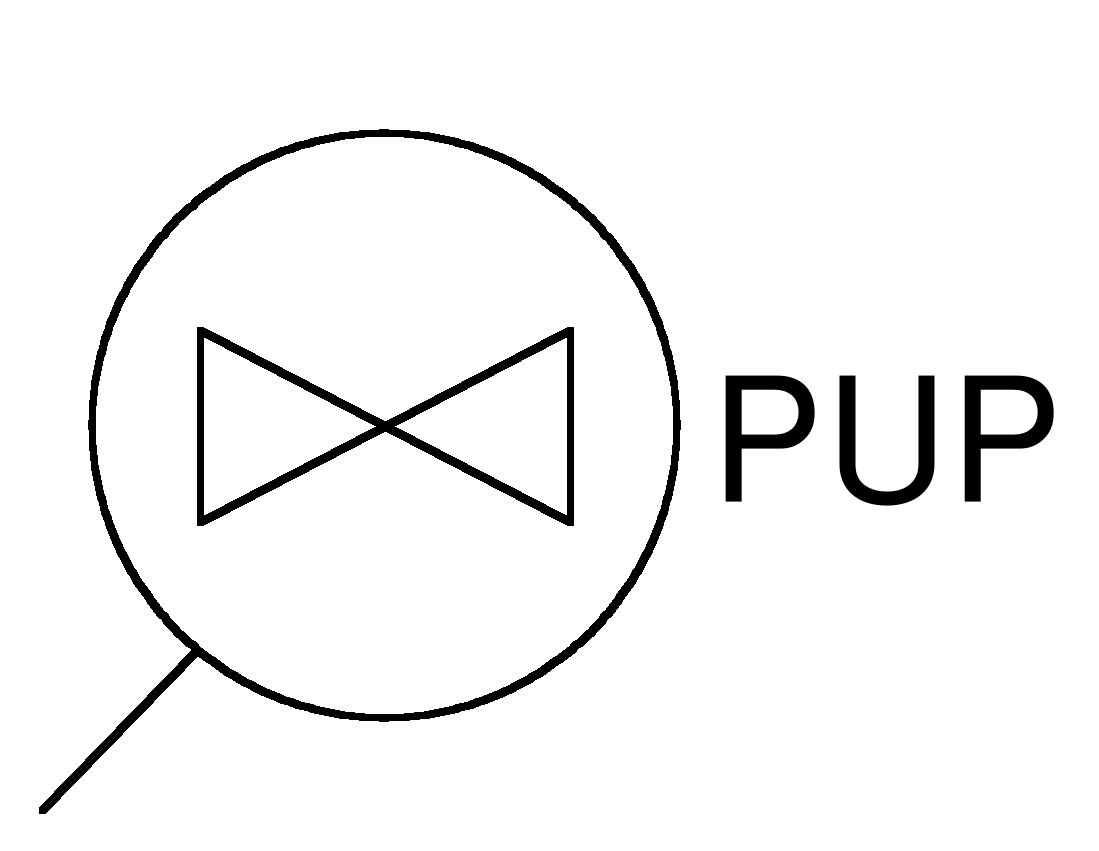

Punkt naboru wysokości (PUP) (Pop-Up Point)

Położenie w którym samolot szybko nabiera wysokości w celu zlokalizowania celu i wejścia do walki.

2.X.2.1.2.1.3

0x01 graphic

G*C*MAAU--*****

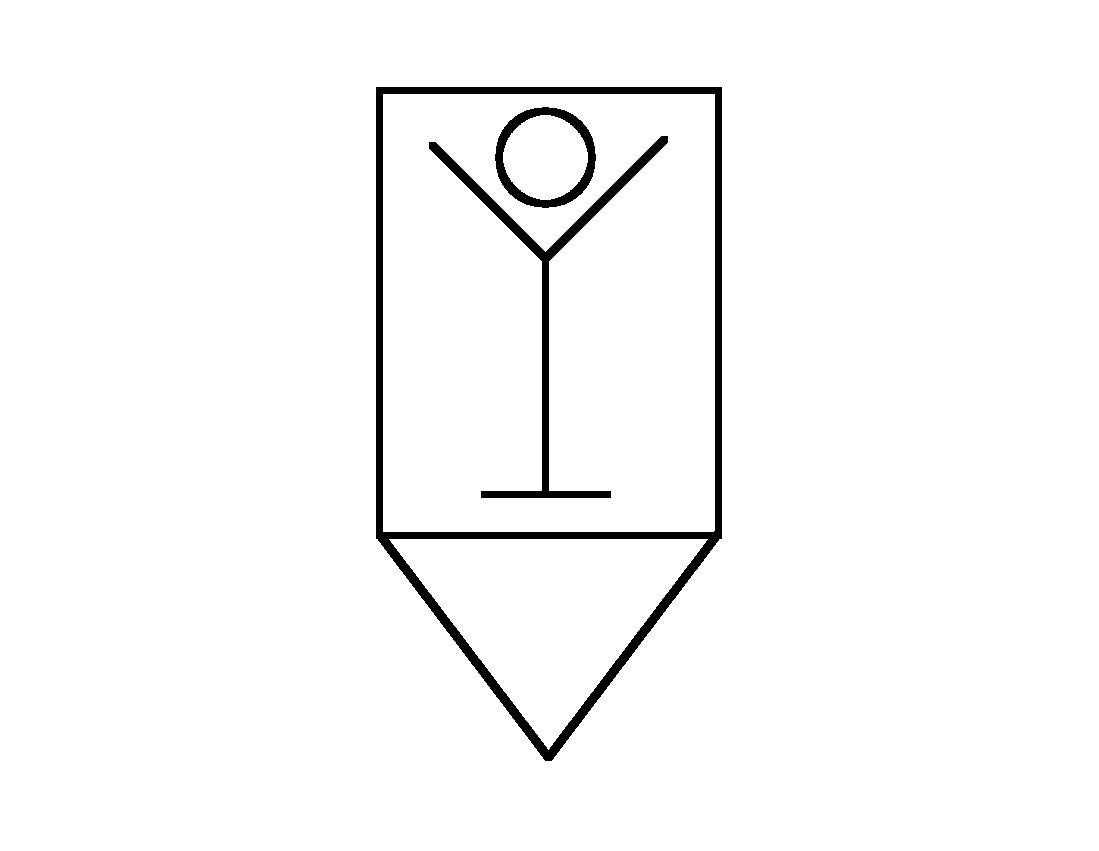

Punkty podjęcia załogi strąconego samolotu (Downed Aircrew Pickup Point)

Punkt do którego dąży załoga strąconego samolotu. W tym punkcie zostanie podjęta przez siły własne.

2.X.2.1.2.1.4

0x01 graphic

G*C*MAAD--*****

Linie lotnicze (Aviation Lines)

2.X.2.1.2.2

Korytarz Powietrzny (Air Corridor)

W odpowiednich miejscach w korytarzu powietrznym znajdują się Punkty Kontroli Przestrzeni Powietrznej (ACP).

2.X.2.1.2.2.1

G*C*MALC--*****

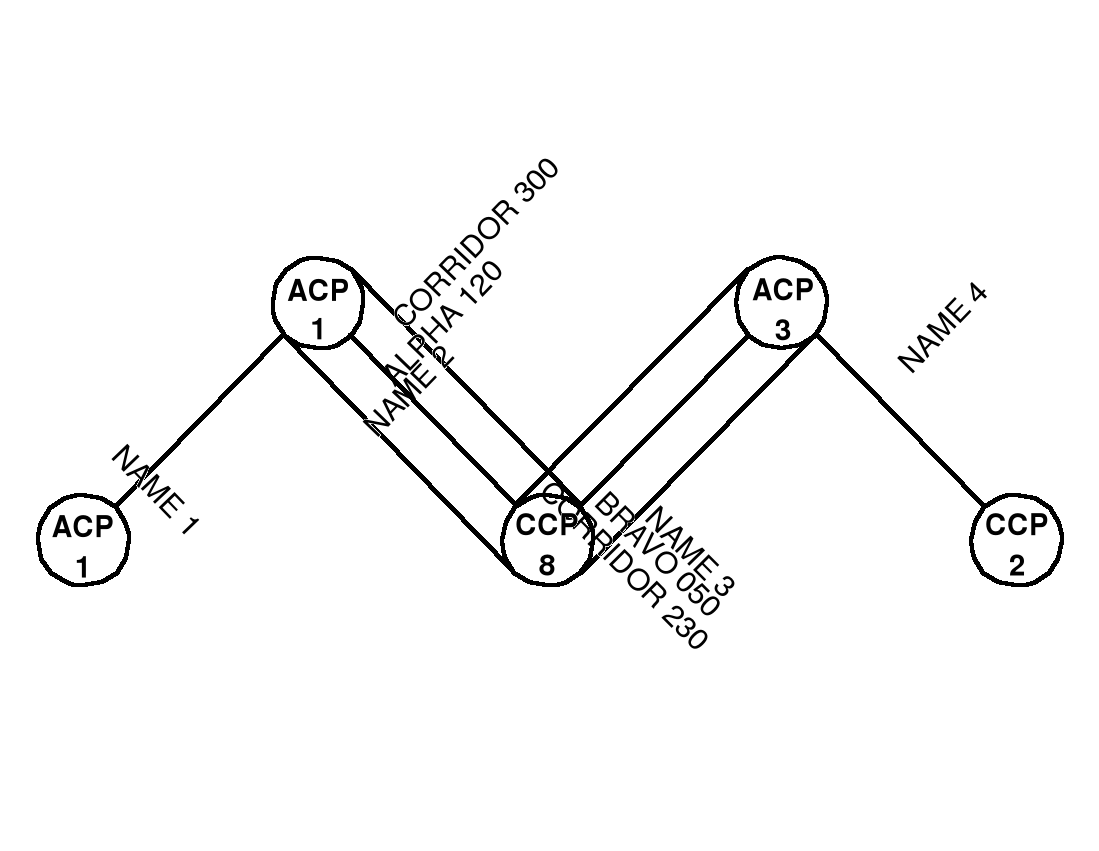

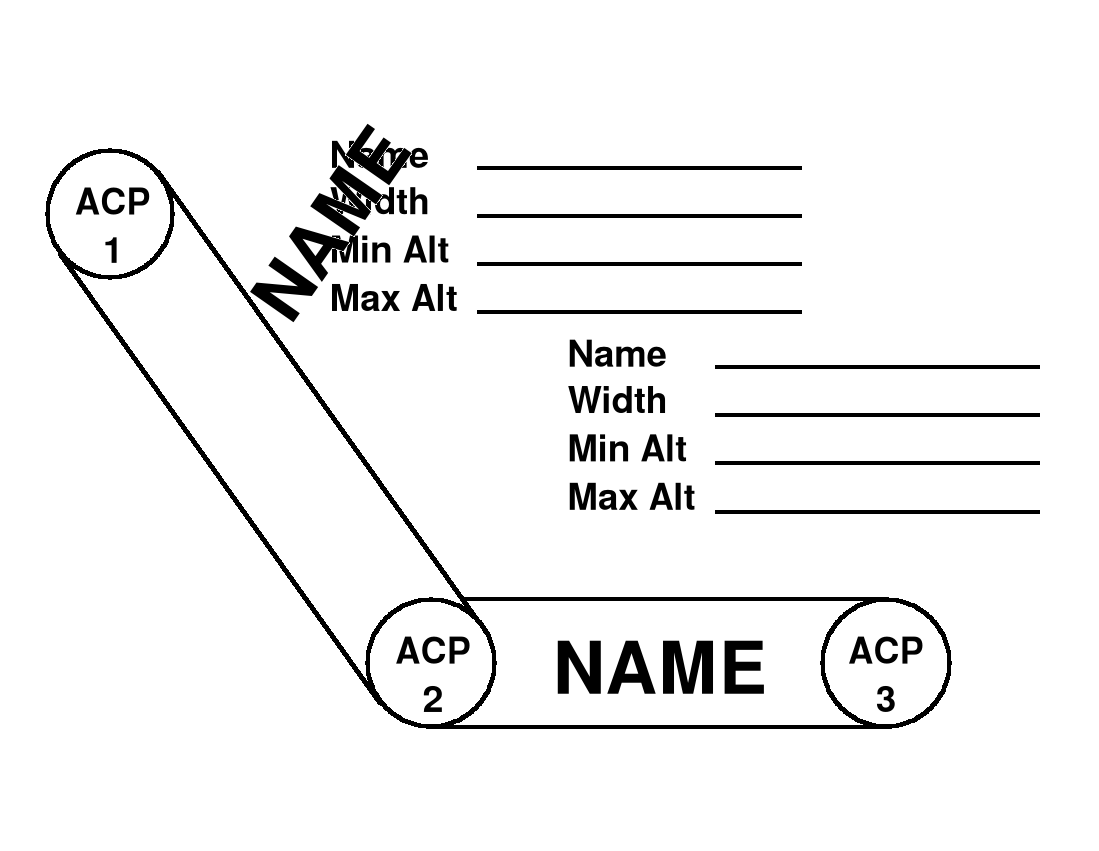

Przykład korytarza powietrznego

Brak informacji dotyczącej poszczególnych opisów na symbolu.

0x01 graphic

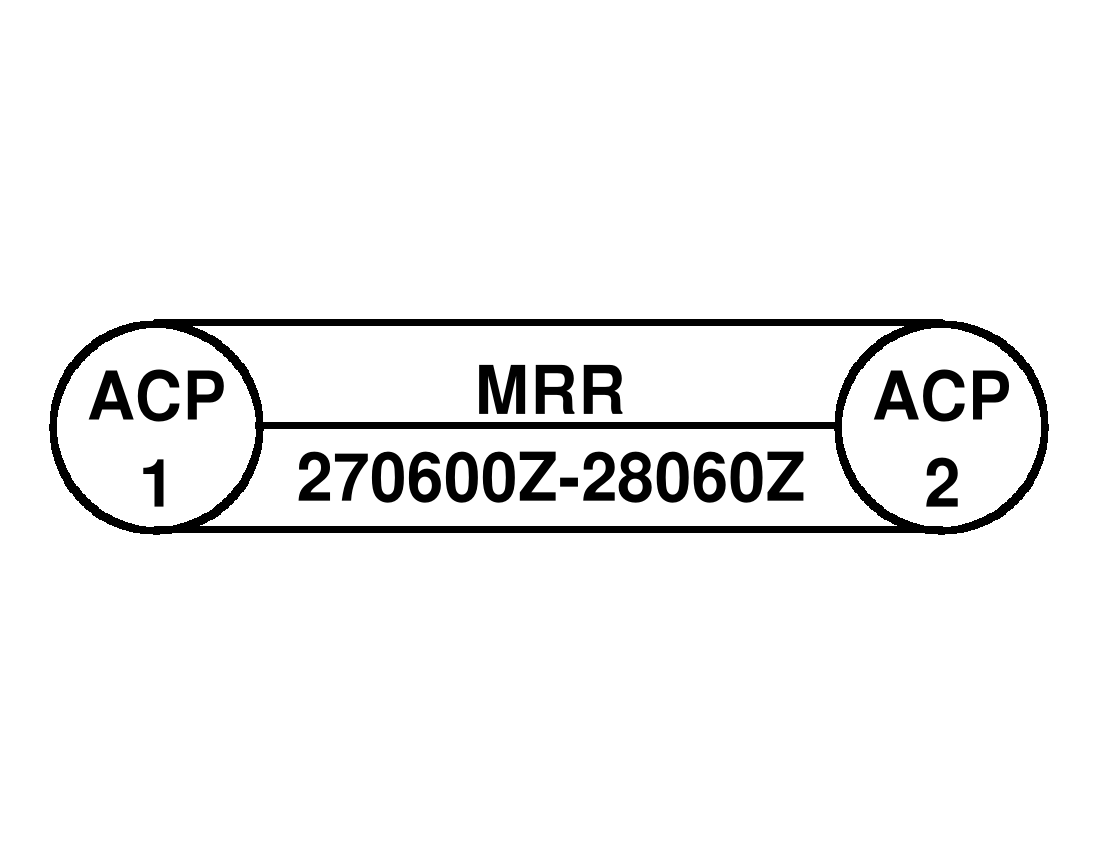

Droga minimalnego ryzyka (Minimum Risk Route (MRR))

Tymczasowy korytarz o określonych wymiarach zalecany do wykorzystania przez szybkie samoloty, które stanowią minimalne znane zagrożenie dla niskolecących samolotów przelatujących tranzytem do strefy wałki.

Wojska Lądowe --MRR jest tymczasową drogą lotniczą zalecaną do użytku przez USAF. Zapewnia minimalne znane zagrożenie dla samolotu lecącego w strefie kontroli (CZ). MRR musi być zatwierdzone przez władze kontroli przestrzeni powietrznej i powinna być tak wytyczona, aby unikać celów wsparcia ogniowego takich jak środki obrony powietrznej, strefy lądowania, strefy podejmowania, FARP i lotniska polowe Wojsk Lądowych.

Brak informacji dotyczącej poszczególnych opisów na symbolu.

2.X.2.1.2.2.2

0x01 graphic

G*C*MALM--*****

Droga lotnicza standardowo używana przez lotnictwo sił lądowych (Standard-Use Army Aircraft Flight Route (SAAFR))

Drogi, które są ustanowione poniżej wysokości koordynacji w celu ułatwienia przemieszczania środków lotniczych Wojsk Lądowych. Zwykle, te trasy są wyznaczane w rejonie operacji tyłowych od szczebla korpusu do brygady.

Brak informacji dotyczącej poszczególnych opisów na symbolu.

2.X.2.1.2.2.3

0x01 graphic

G*C*MALS--*****

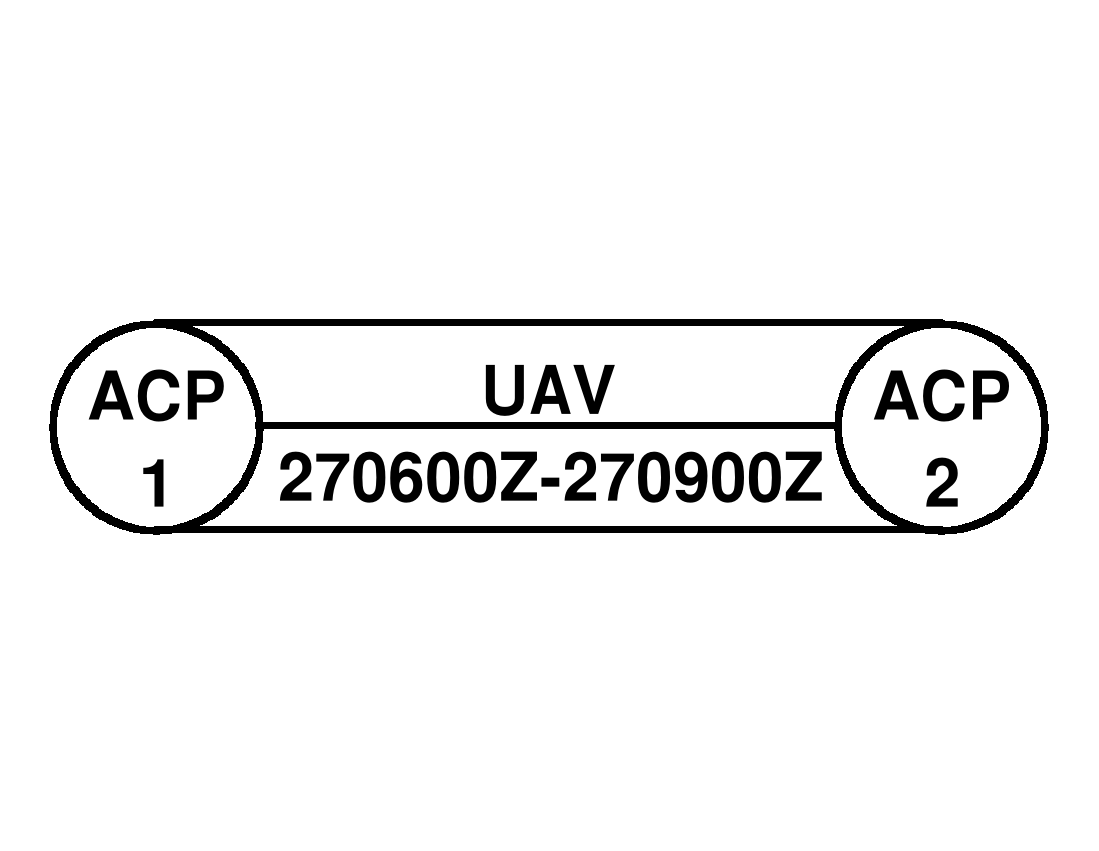

Trasa bezzałogowego statku powietrznego (Unmanned Aerial Vehicle (UAV) Route)

Pojazd bezzałogowy może być kierowany zdalnie z odległego miejsca za pośrednictwem łącza radiowego. Zwykle projektowany jako pojazd wielokrotnego użytku.

Brak informacji dotyczącej poszczególnych opisów na symbolu.

2.X.2.1.2.2.4

0x01 graphic

G*C*MALU--*****

Niska Droga Tranzytowa (Low Level Transit Route (LLTR))

Tymczasowy korytach o określonych wymiarach ustanowiony w obszarze styczności w celu zminimalizowania zagrożenie samolotów własnych ze strony własnej obrony powietrznej lub sił naziemnych.

Brak informacji dotyczącej poszczególnych opisów na symbolu.

2.X.2.1.2.2.5

0x01 graphic

G*C*MALL--*****

Rejony lotnicze (Aviation Areas)

2.X.2.1.2.3

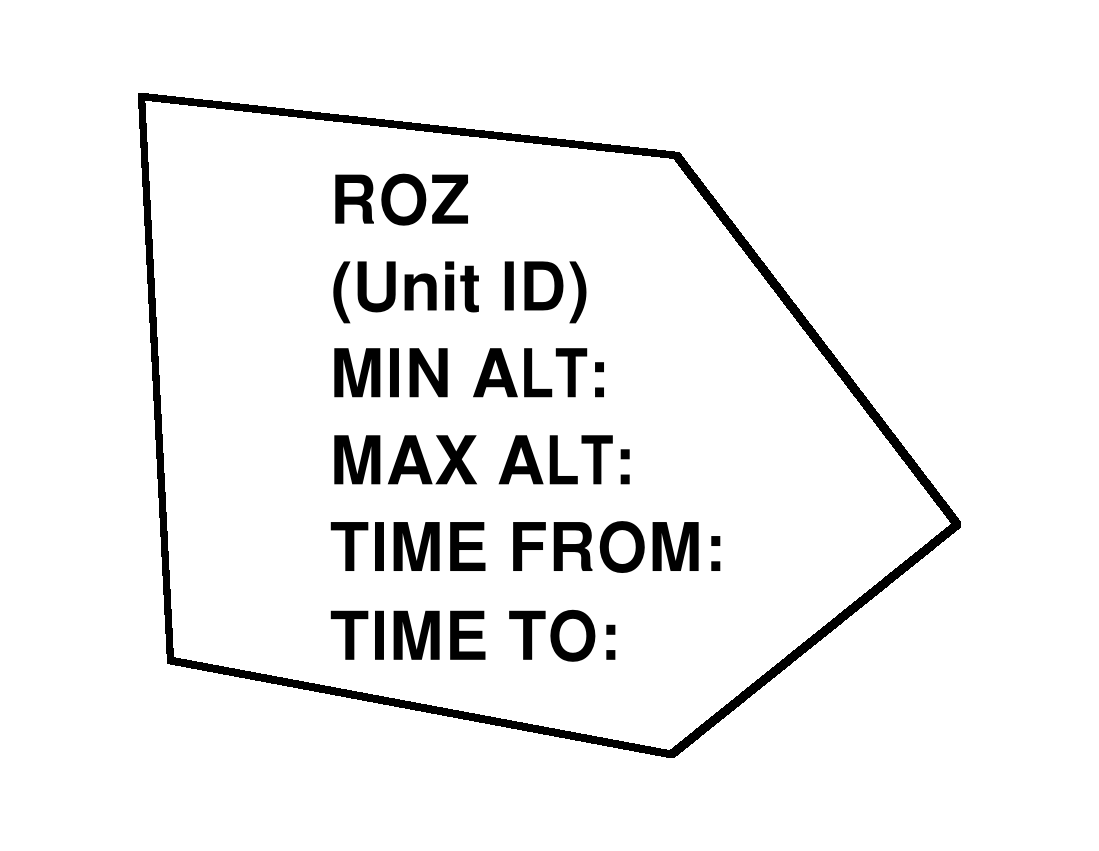

Strefa Ograniczonego Działania (Restricted Operations Zone (ROZ))

Strefa powietrzna o określonych rozmiarach, wyznaczona na potrzeby misji. Wejście do tej strefy jest dozwolone po uzyskaniu zgody dowódcy dowodzącego misja.

Wprowadzić opisy w języku polskim na symbolu.

Brak informacji dotyczącej zasad opisywania symbolu m.in. liczby dostępnych znaków, o ile jest określona.

2.X.2.1.2.3.1

0x01 graphic

G*C*MAVR--*****

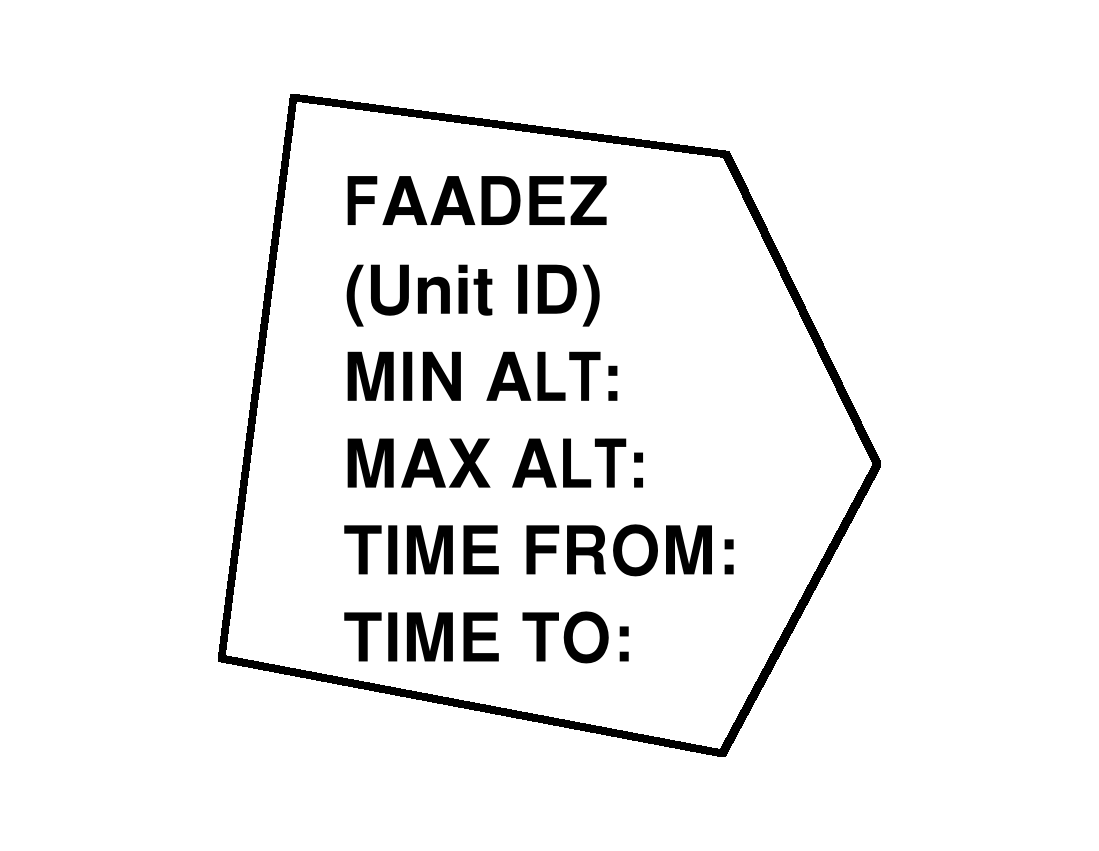

Strefa działań obrony powietrznej w obszarze przednim (Forward Area Air Defense Zone (FAADEZ))

Wprowadzić opisy w języku polskim na symbolu.

Brak informacji dotyczącej zasad opisywania symbolu m.in. liczby dostępnych znaków, o ile jest określona.

2.X.2.1.2.3.2

0x01 graphic

G*C*MAVF--*****

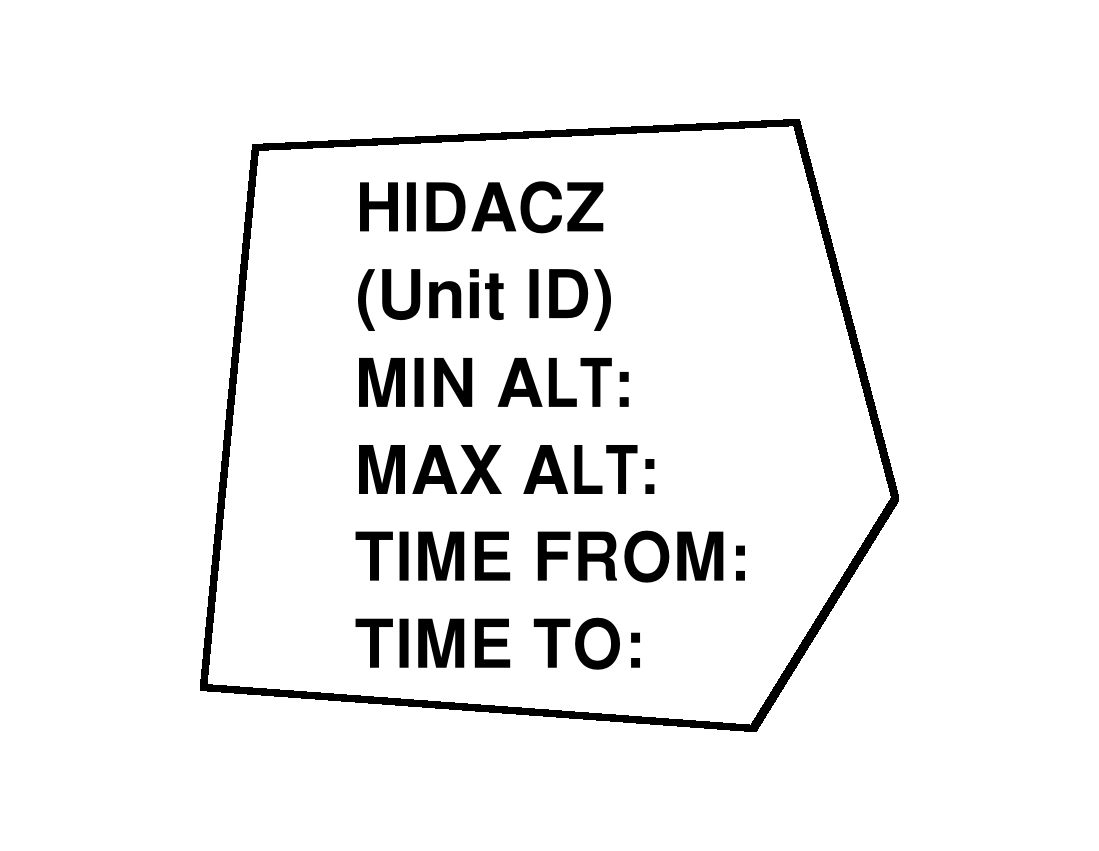

Strefa kontroli przestrzenie powietrznej o wysokiej intensywności działań (High Density Airspace Control Zone (HIDACZ))

Przestrzeń powietrzna wyznaczona w planie kontroli przestrzeni powietrznej lub rozkazie kontroli przestrzeni powietrznej w której występuje duże skupienie różnych systemów broni i użytkowników przestrzeni powietrznej. Strefa posiada zdefiniowane wymiary, które zwykle wyznaczone przez obiekty geograficzne lub pomoce nawigacyjne. Dostęp do strefy kontroli przestrzenie powietrznej o wysokiej intensyw-ności działań jest normalnie kontrolowany przez dowódcę manewru. W tej strefie dowódca manewru może również narzucić bardziej restrykcyjne zasady użycia broni.

2.X.2.1.2.3.3

0x01 graphic

G*C*MAVH--*****

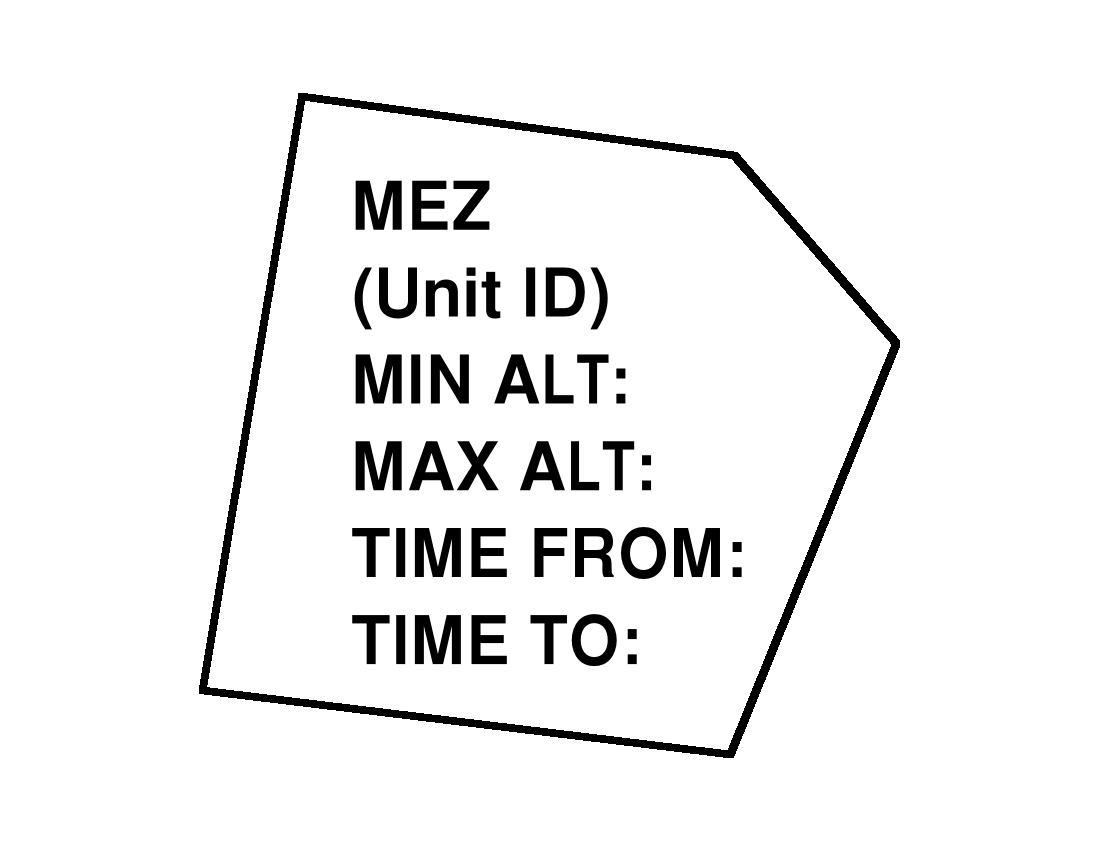

Strefa użycia rakiet (Missile Engagement Zone (MEZ))

  1. Strefa użycia rakiet na dużych wysokościach (HIMEZ)). W obronie powietrznej, przestrzeń powietrzna o zdefiniowanych wymiarach w której odpowiedzialność za walkę z zagrożeniem powietrznym spoczywa na systemach pocisków powietrze ziemia dla dużych wysokości.

  2. Strefa użycia rakiet na małych wysokościach (LOMEZ). W obronie powietrznej, przestrzeń powietrzna o zdefiniowanych wymiarach w której odpowiedzialność za walkę z zagrożeniem powietrznym spoczywa na systemach pocisków powietrze ziemia dla małych i średnich wysokości.

  3. W obronie powietrznej, przestrzeń powietrzna o zdefiniowanych wymiarach w której odpowiedzialność za walkę z zagrożeniem powietrznym spoczywa na systemach pocisków powietrze ziemia małego zasięgu. Może dotyczyć pocisków rakietowych działających na małych i dużych wysokościach.

2.X.2.1.2.3.4

0x01 graphic

G*C*MAVM--*****

  1. Połączona strefa walki (JEZ). W obronie powietrznej, przestrzeń powietrzna o zdefiniowanych wymiarach w której występuje wiele systemów obrony powietrznej (pociski ziemia-powietrze i samoloty), które są wykorzystywane jednocześnie do walki z zagrożeniem powietrznym.

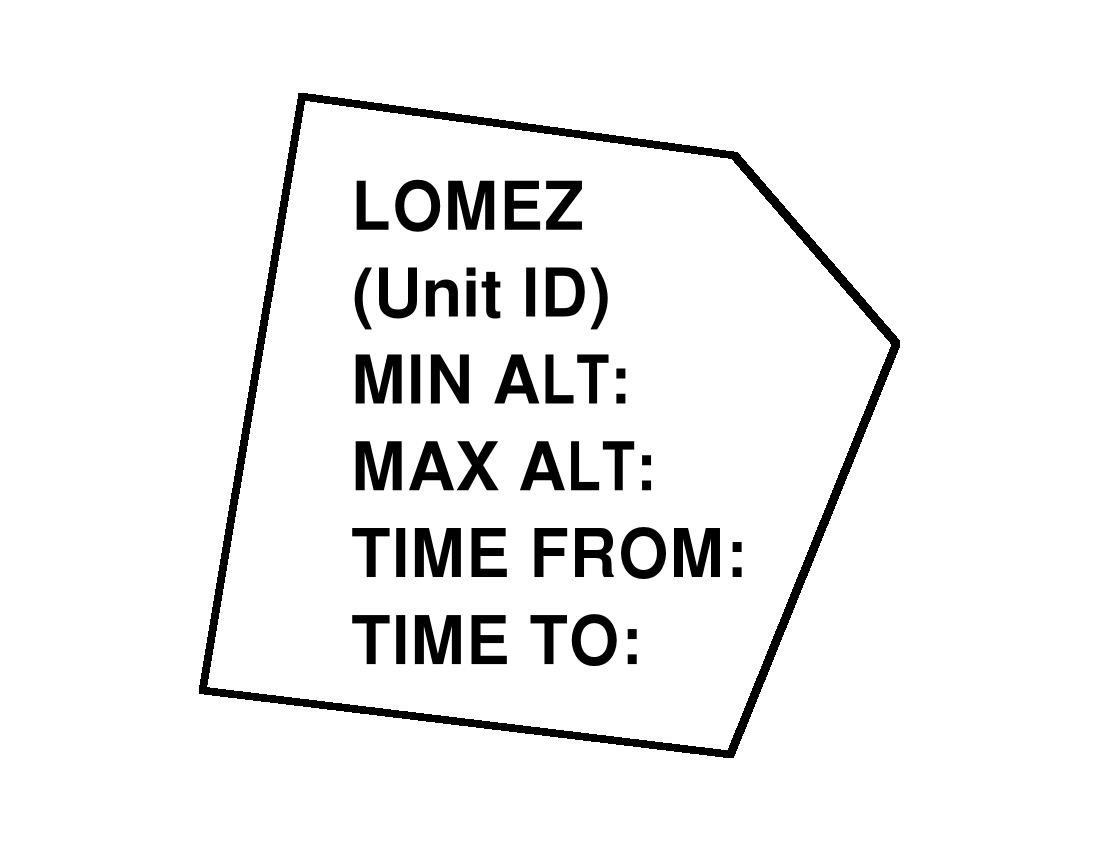

Strefa użycia rakiet na małych wysokościach (Low Altitude MEZ)

? Wprowadzić opisy w języku polskim na symbolu.

Brak informacji dotyczącej zasad opisywania symbolu m.in. liczby dostępnych znaków, o ile jest określona.

2.X.2.1.2.3.4.1

0x01 graphic

G*C*MAVML-*****

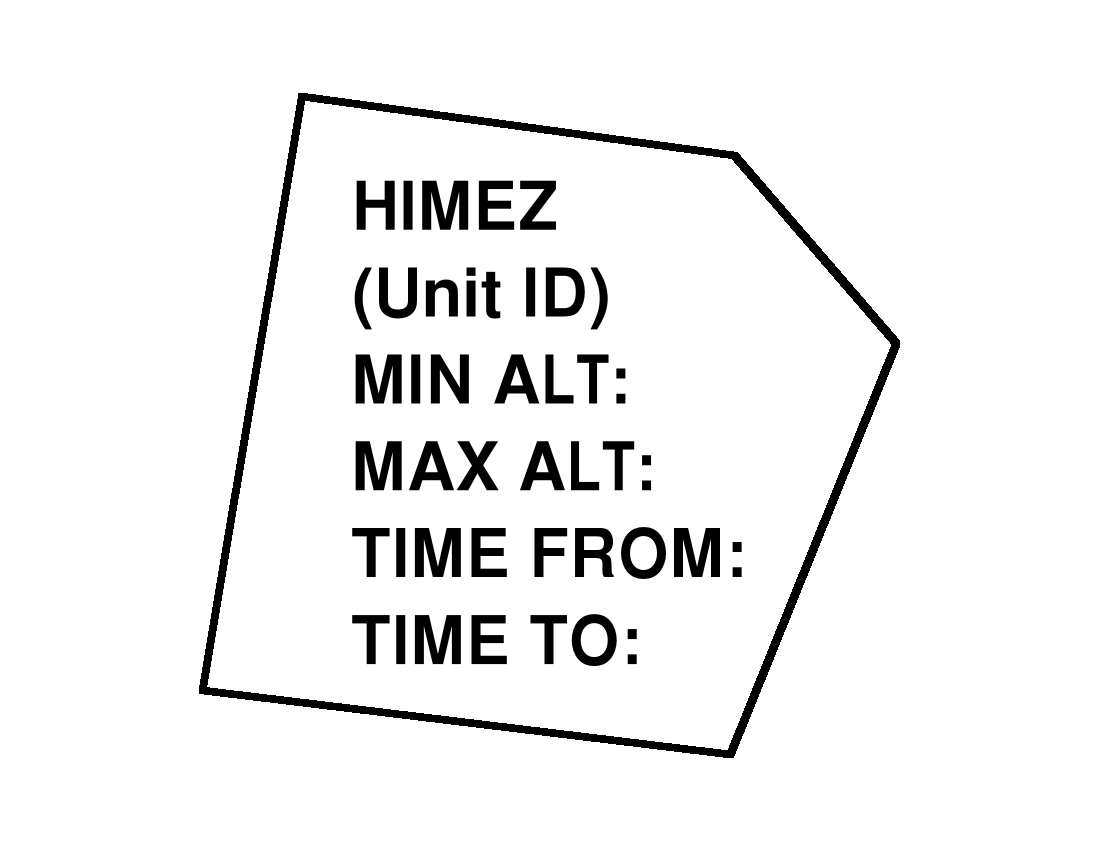

Strefa użycia rakiet na dużych wysokościach (High Altitude MEZ)

? Wprowadzić opisy w języku polskim na symbolu.

Brak informacji dotyczącej zasad opisywania symbolu m.in. liczby dostępnych znaków, o ile jest określona.

2.X.2.1.2.3.4.2

0x01 graphic

G*C*MAVMH-*****

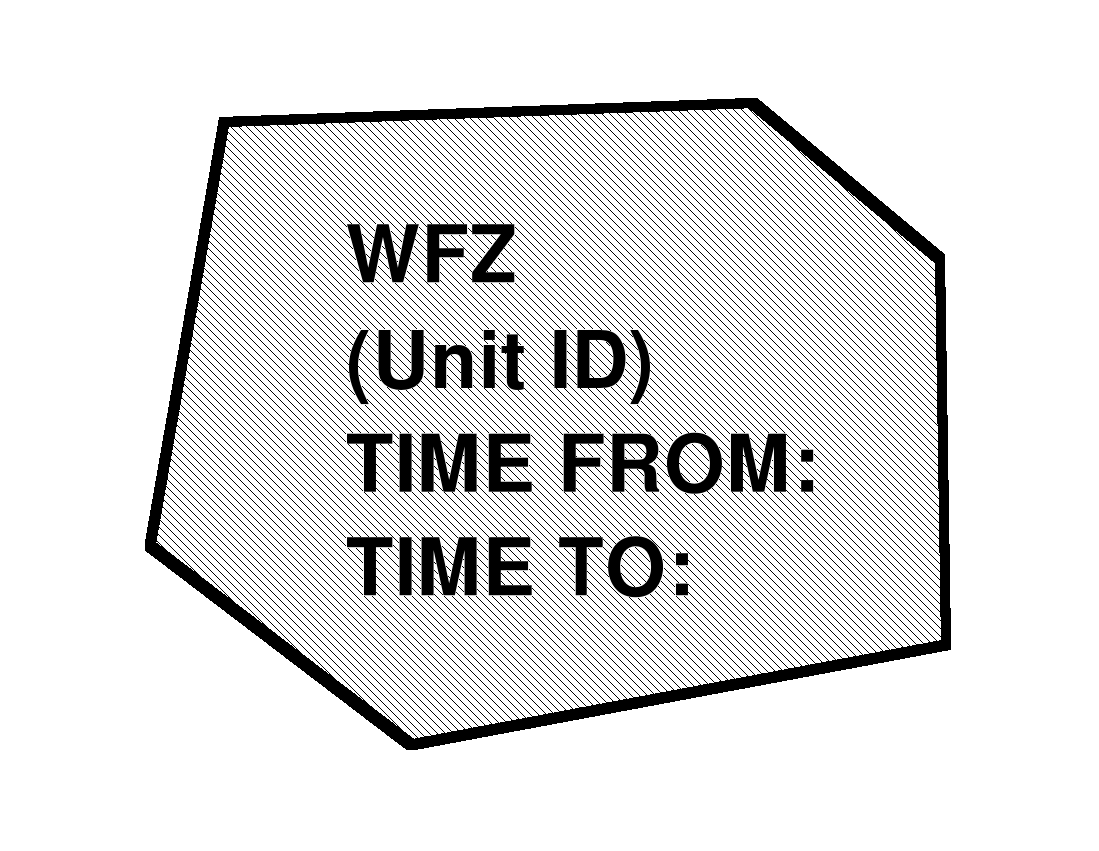

Strefa swobodnego użycia broni (Weapons Free Zone)

? Wprowadzić opisy w języku polskim na symbolu.

Brak informacji dotyczącej zasad opisywania symbolu m.in. liczby dostępnych znaków, o ile jest określona.

2.X.2.1.2.3.5

0x01 graphic

G*C*MAVW--*****

Zobrazowanie graficzne przedsięwzięć dezinformacji (podstępu) (Deception Graphics)

Są to przedsięwzięcia podejmowane w celu wprowadzenia w błąd przeciwnika poprzez manipulację, zniekształcenie lub sfałszowanie rzeczywistości w celu spowodowania jego reakcji w sposób szkodzący własnym interesom (lub w celu zmniejszenia odporności na wpływ broni, manewru i operacji jego przeciwnika).

2.X.2.1.3

Działania pozorne (Dezinformacja) ((Mylenie) Dummy (Deception) (Decoy))

Ten symbol może być umieszczany w polu „D” modyfikatora graficznego.

2.X.2.1.3.1

0x01 graphic

G*C*MDD---*****

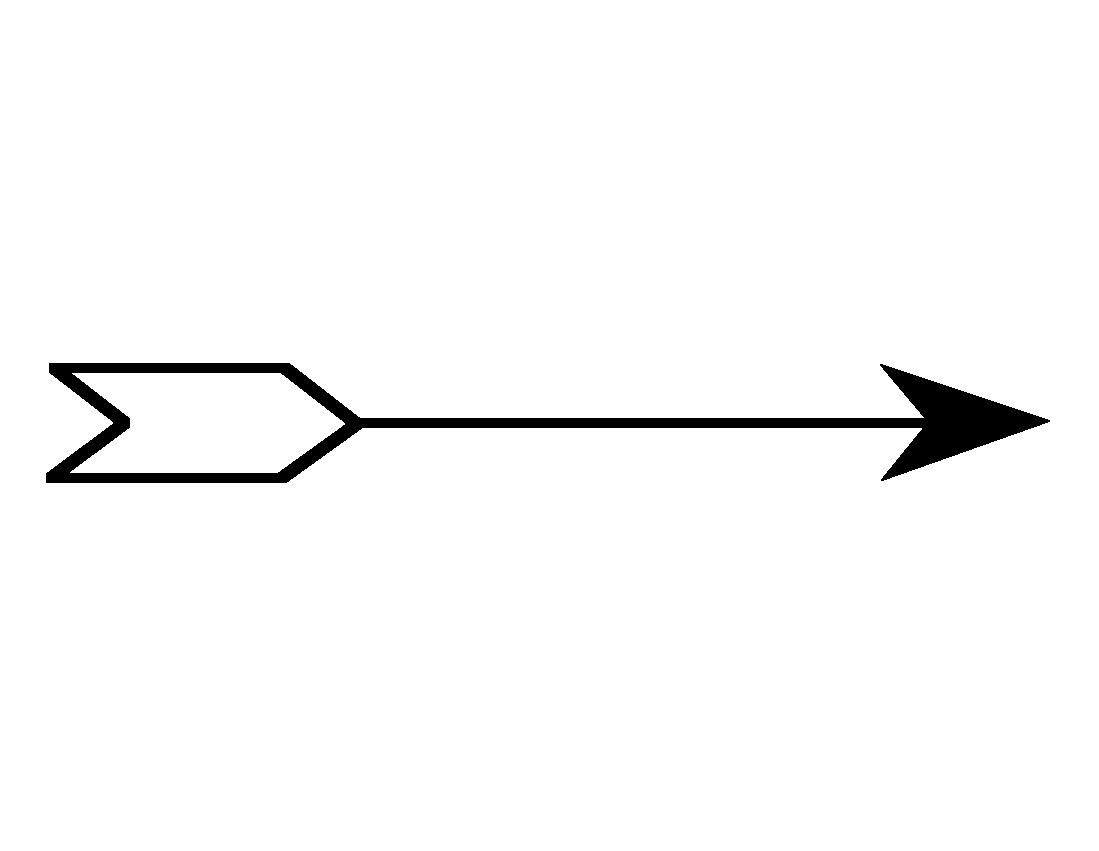

Oś manewru mylącego (Axis of Advance for Feint)

2.X.2.1.3.2

0x01 graphic

G*C*MDA---*****

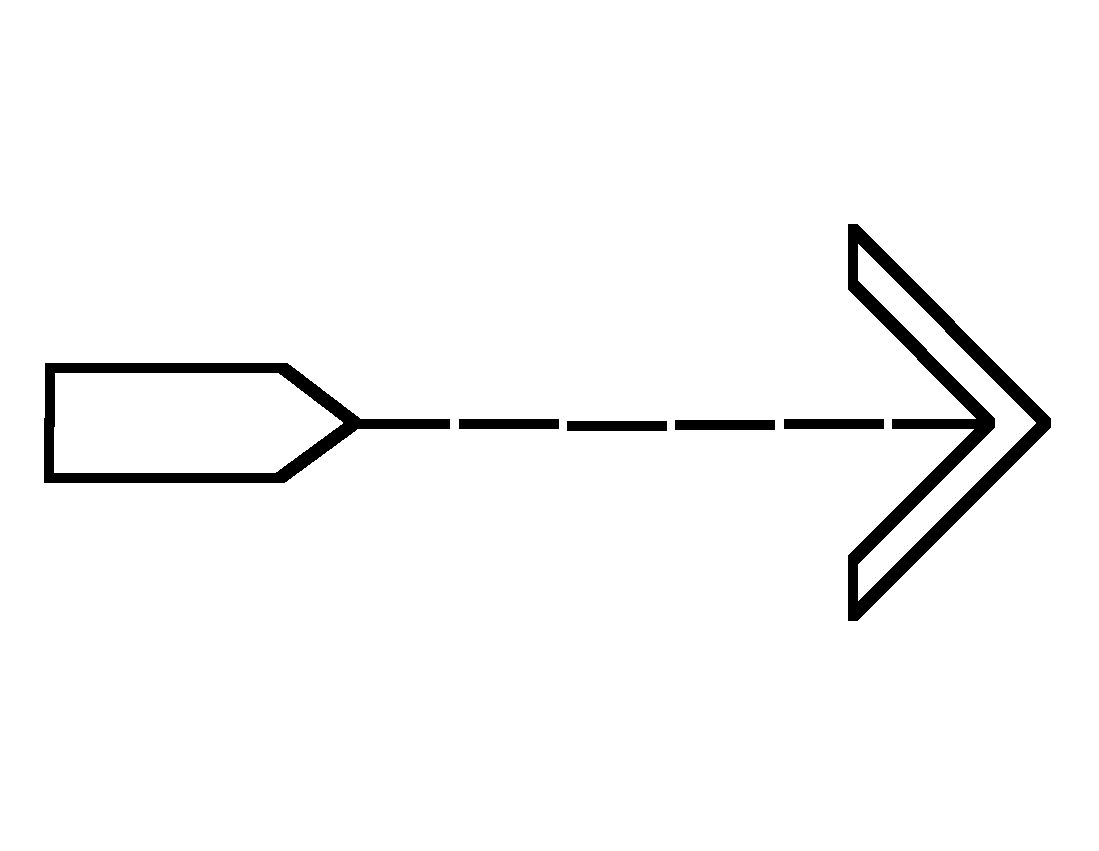

Kierunek manewru mylącego (Direction of Attack for Feint)

2.X.2.1.3.3

0x01 graphic

G*C*MDF---*****

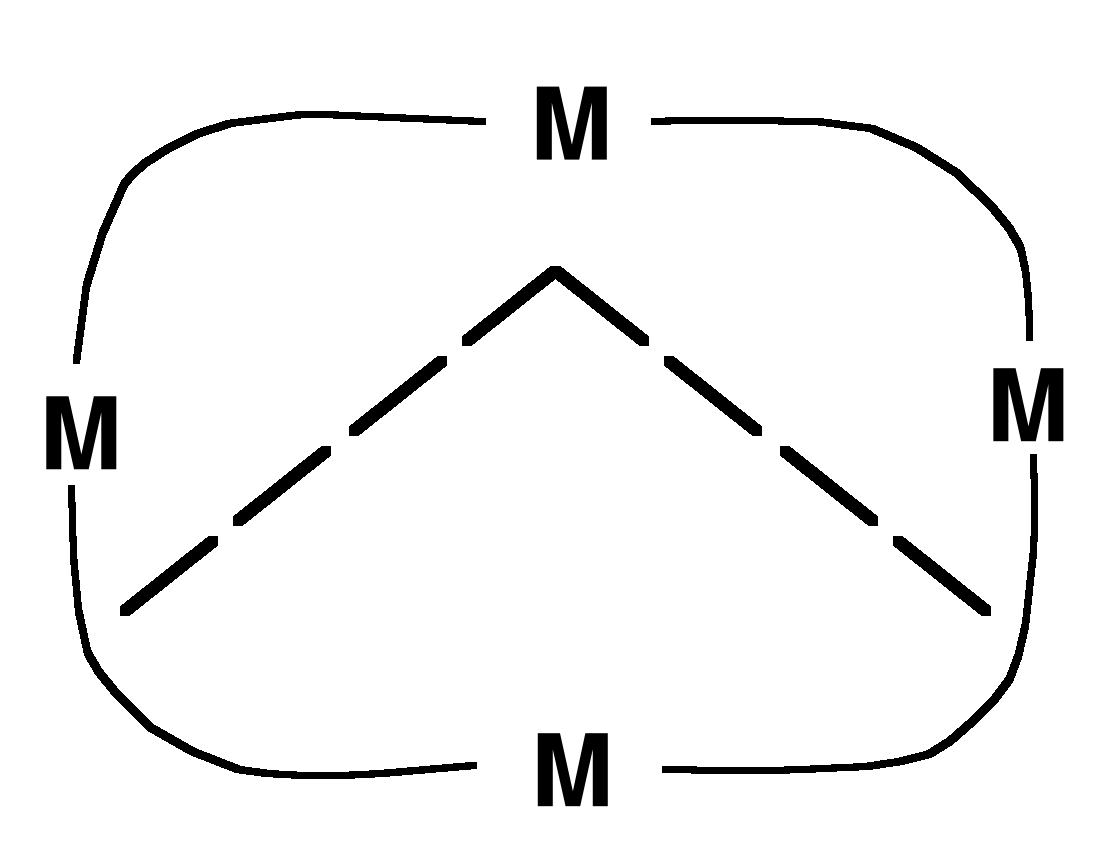

Obszar pozornie zaminowany (Decoy Mined Area)

2.X.2.1.3.4

0x01 graphic

G*C*MDM---*****

Ogrodzony, obszar pozornie zaminowany (Decoy Mined Area, Fenced)

2.X.2.1.3.5

0x01 graphic

G*C*MDY---*****

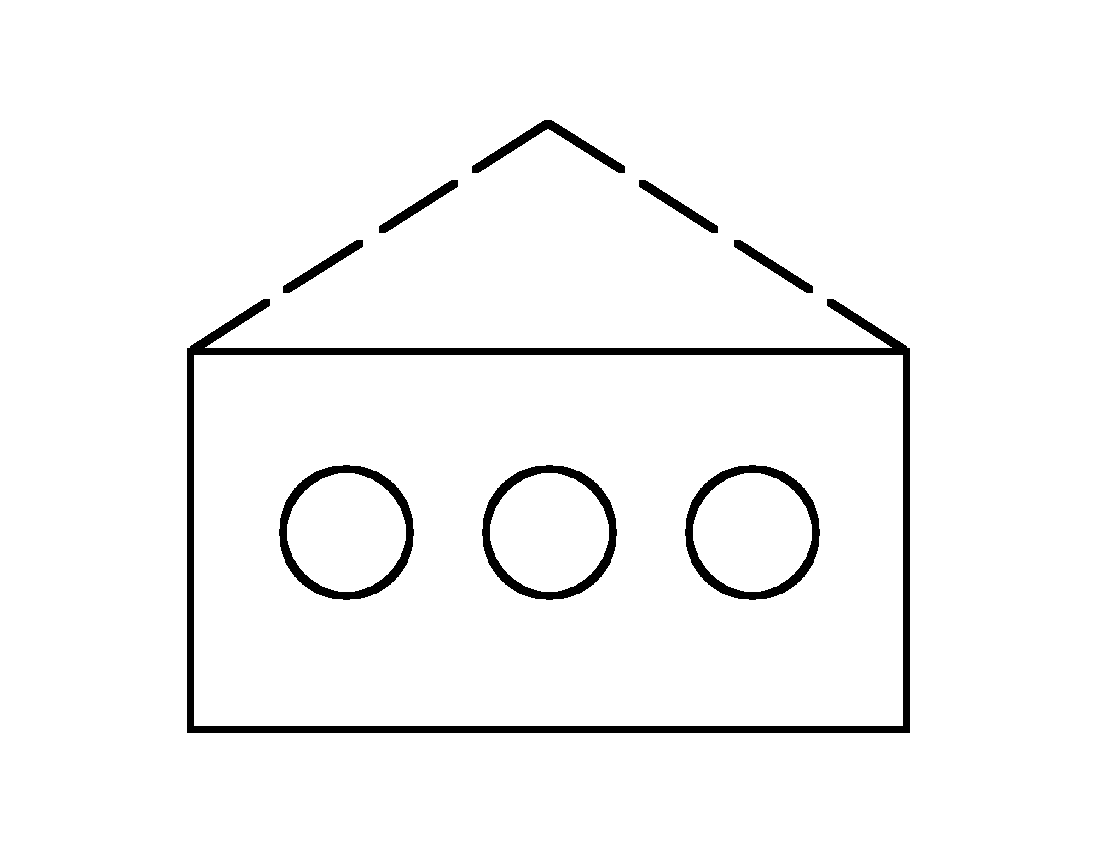

Pozorne pole minowe (Dummy Minefield)

Pole minowe nie zawierające bojowych min i stanowiące tylko zagrożenie psychologiczne.

2.X.2.1.3.6

0x01 graphic

G*C*MDN---******

SZTAB GENERALNY WP

349

266

SZTAB GENERALNY WP



Wyszukiwarka

Podobne podstrony:
ZN02304, Konspekty wojsko, SERE, SERE materiały, SZABLA, zbiór znaków i skrótów wojskowych
ZN02305, Konspekty wojsko, SERE, SERE materiały, SZABLA, zbiór znaków i skrótów wojskowych
ZN02306, Konspekty wojsko, SERE, SERE materiały, SZABLA, zbiór znaków i skrótów wojskowych
ZN02307, Konspekty wojsko, SERE, SERE materiały, SZABLA, zbiór znaków i skrótów wojskowych
ZN01100, Konspekty wojsko, SERE, SERE materiały, SZABLA, zbiór znaków i skrótów wojskowych
ZN02264, Konspekty wojsko, SERE, SERE materiały, SZABLA, zbiór znaków i skrótów wojskowych
ZN02220, Konspekty wojsko, SERE, SERE materiały, SZABLA, zbiór znaków i skrótów wojskowych
ZN01410, Konspekty wojsko, SERE, SERE materiały, SZABLA, zbiór znaków i skrótów wojskowych
ZN02210, Konspekty wojsko, SERE, SERE materiały, SZABLA, zbiór znaków i skrótów wojskowych
ZN02230, Konspekty wojsko, SERE, SERE materiały, SZABLA, zbiór znaków i skrótów wojskowych
ZN01300, Konspekty wojsko, SERE, SERE materiały, SZABLA, zbiór znaków i skrótów wojskowych
ZN02252, Konspekty wojsko, SERE, SERE materiały, SZABLA, zbiór znaków i skrótów wojskowych
ZN02261, Konspekty wojsko, SERE, SERE materiały, SZABLA, zbiór znaków i skrótów wojskowych
ZNAKI-TYTUŁ, Konspekty wojsko, SERE, SERE materiały, SZABLA, zbiór znaków i skrótów wojskowych
ZN02240, Konspekty wojsko, SERE, SERE materiały, SZABLA, zbiór znaków i skrótów wojskowych
ZN02400, Konspekty wojsko, SERE, SERE materiały, SZABLA, zbiór znaków i skrótów wojskowych
ZN02500, Konspekty wojsko, SERE, SERE materiały, SZABLA, zbiór znaków i skrótów wojskowych
ZN01100, Konspekty wojsko, SERE, SERE materiały, SZABLA, zbiór znaków i skrótów wojskowych
jednostki pom, Konspekty wojsko, SERE, SERE materiały, SZABLA, wojskowe znaki taktyczne

więcej podobnych podstron
