TABELA E-I. Taktyczne elementy graficzne (dowodzenie i kierowanie)

OPIS

HIERARCHIA

ELEMENTY TAKTYCZNE PRZESTRZENI WALKI

ID SYMBOLU

Dowodzenie i kierowanie (Command and Control) Sprawowanie władzy i kierowanie przez właściwego wyznaczonego dowódcę przydzielonymi siłami w celu zrealizowania postawionego zadania. Funkcje dowodzenie i kierowania są realizowane przez rozmieszczenie personelu, sprzętu, łączności oraz przy pomocy procedur wykorzystywanych przez dowódcę w planowaniu, kierowaniu, koordynowaniu i kontrolowaniu sił i operacji w celu zrealizowania misji.

2.X.2.5

Punkt specjalny (Special Point)

2.X.2.5.1

G*C*OX----*****

Punkt odniesienia (Reference Point)

2.X.2.5.1.2

Punkt odniesienia marynarki (NAV Reference)

2.X.2.5.1.2.1

G*C*OXRN--*****

Punkt odniesienia łączy transmisji danych (DLRP)

2.X.2.5.1.2.2

G*C*OXRD--*****

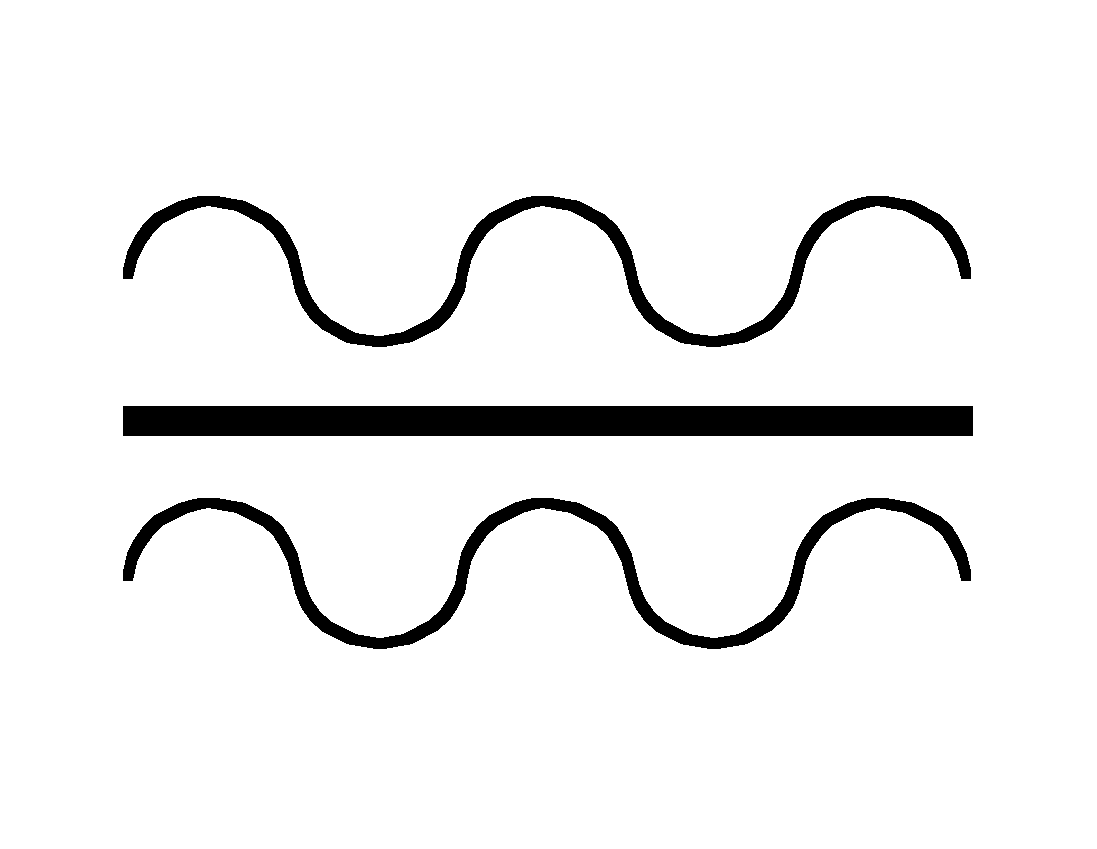

Pod powierzchnia wody (Underwater)

2.X.2.5.1.3

Podstawa odniesienia (Datum)

2.X.2.5.1.3.1

G*C*OXUD--*****

Chwilowy (krótkotrwały) kontakt (Brief Contact)

2.X.2.5.1.3.2

G*C*OXUB--*****

Utracony kontakt (Lost Contact)

2.X.2.5.1.3.3

G*C*OXUL--*****

Miejsce (pozycja) zatopienia celu podwodnego (Sinker)

2.X.2.5.1.3.4

G*C*OXUS--*****

Pozycja wykrycia okrętu podwodnego/nawiązania kontaktu z okrętem podwodnym

2.X.2.5.1.3.5

G*C*OXUC--*****

Broń (Weapon)

2.X.2.5.1.4

Punkt celowania (Aim Point)

2.X.2.5.1.4.1

G*C*OXWA--*****

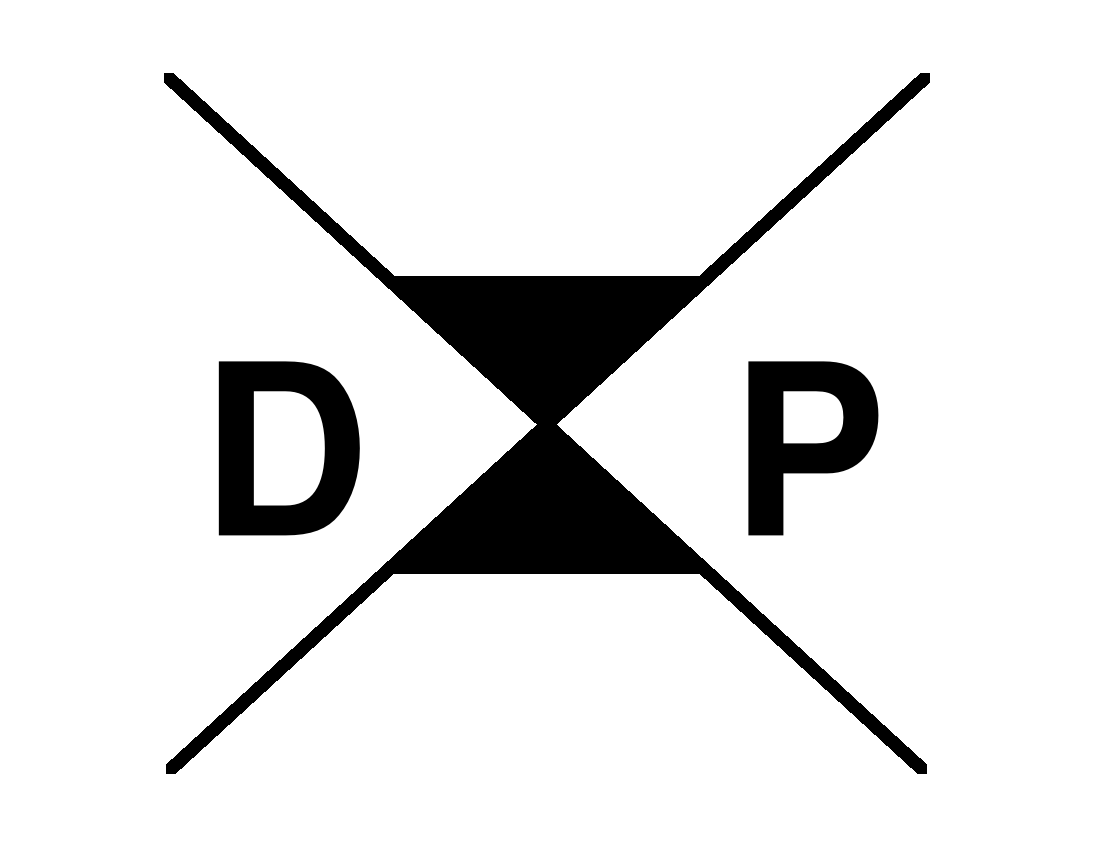

Punkt zrzutu (Drop Point)

2.X.2.5.1.4.2

G*C*OXWD--*****

Punkt wejścia (Entry Point)

2.X.2.5.1.4.3

G*C*OXWE--*****

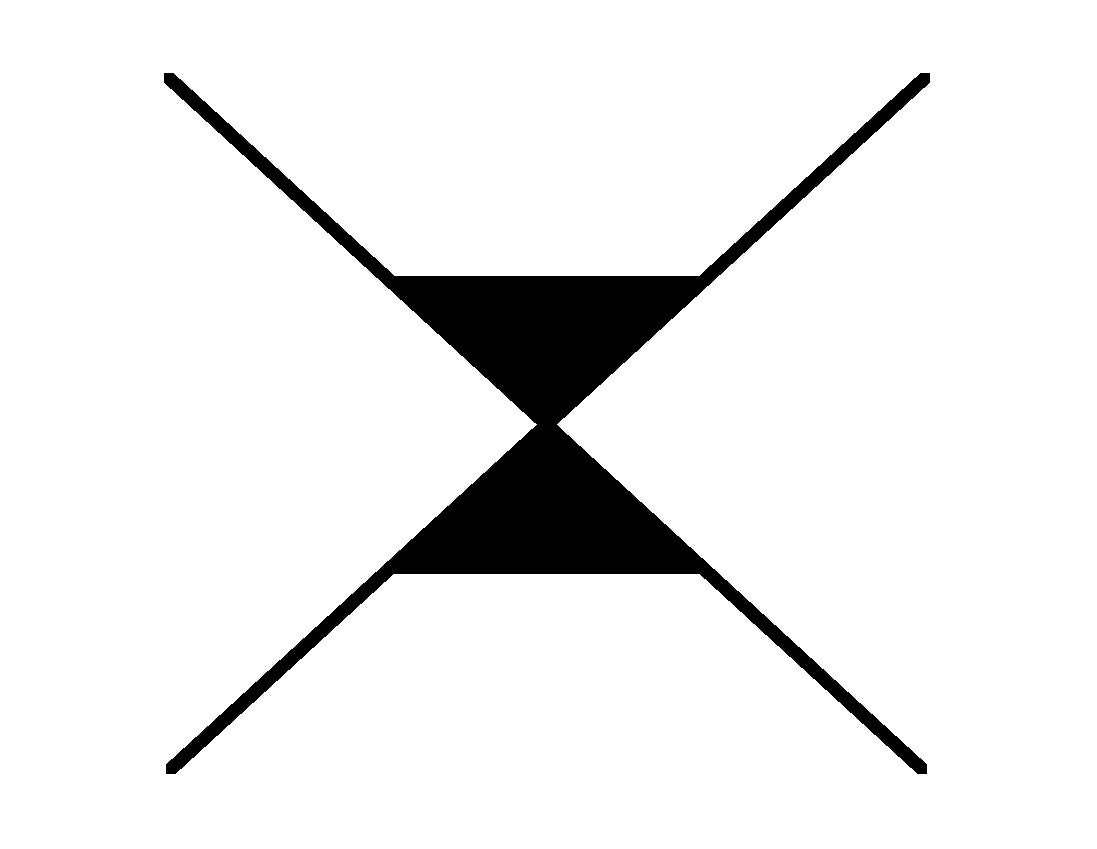

Punkt zerowy wybuchu (Ground Zero)

2.X.2.5.1.4.4

G*C*OXWG--*****

Punkt wykrycia nad średnim poziomem morza (MSL Detect Point)

2.X.2.5.1.4.5

G*C*OXWM--*****

Punkt uderzenia (Impact Point)

2.X.2.5.1.4.6

G*C*OXWI--*****

Przewidywany punkt uderzenia (Predicted Impact Point)

2.X.2.5.1.4.7

G*C*OXWP--*****

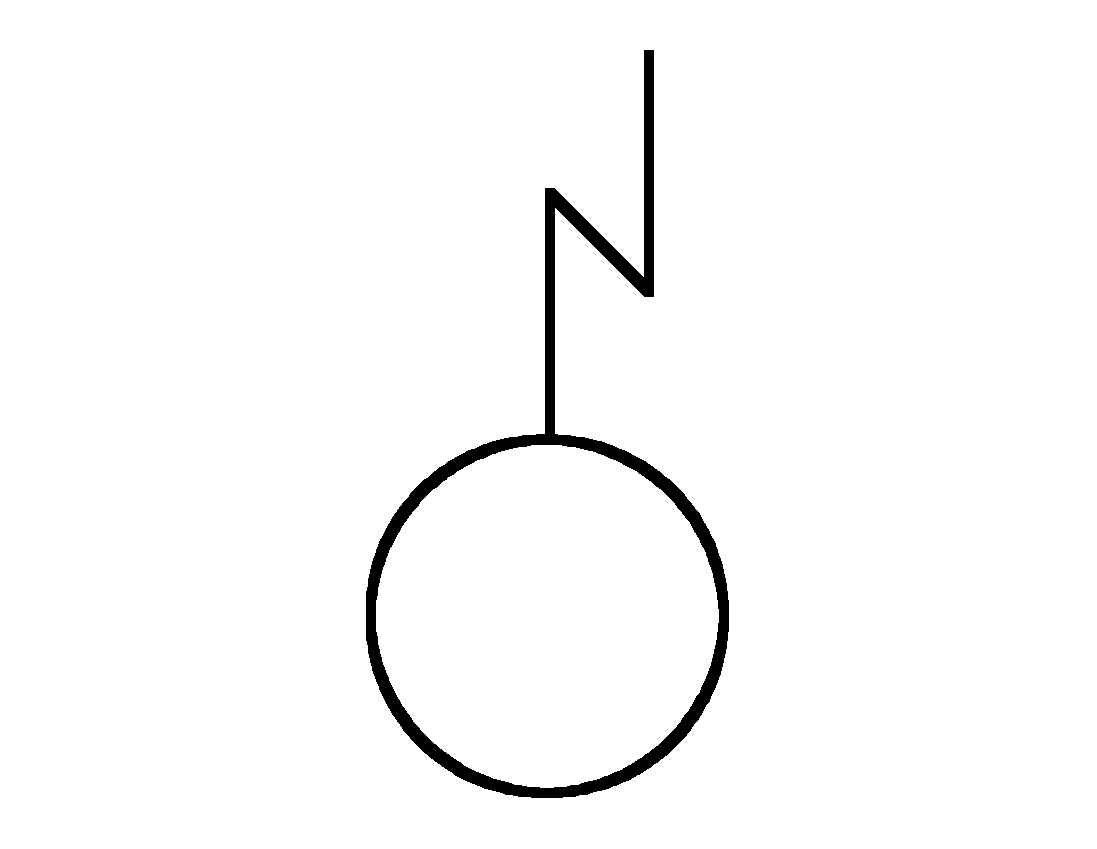

Boja (pława) akustyczna (Sonobuoy)

2.X.2.5.1.5

G*C*OXY---*****

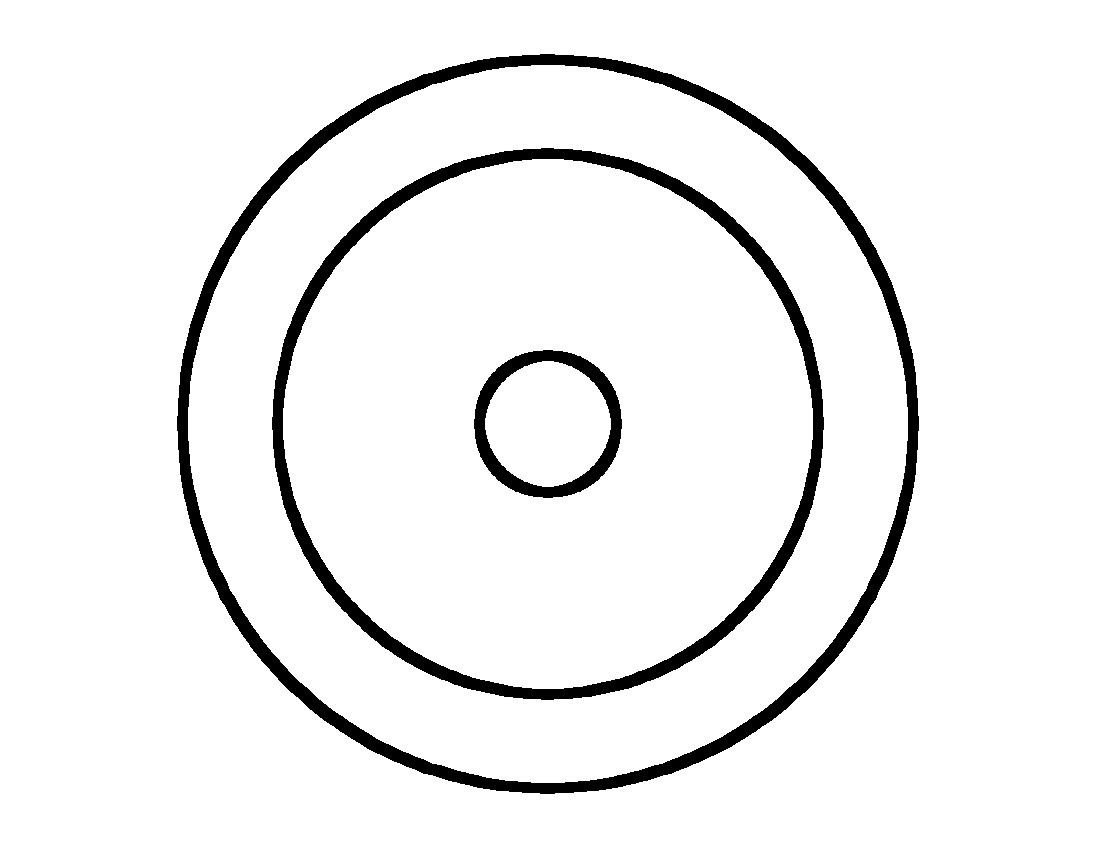

Ośrodek wzorcowy (Pattern Center) -

2.X.2.5.1.5.1

G*C*OXYP--*****

DIFAR (system zdalnie kierowanych boi radiohydroakustycznych wyposażonych w urządzenia typu LOFAR)

2.X.2.5.1.5.2

G*C*OXYD--*****

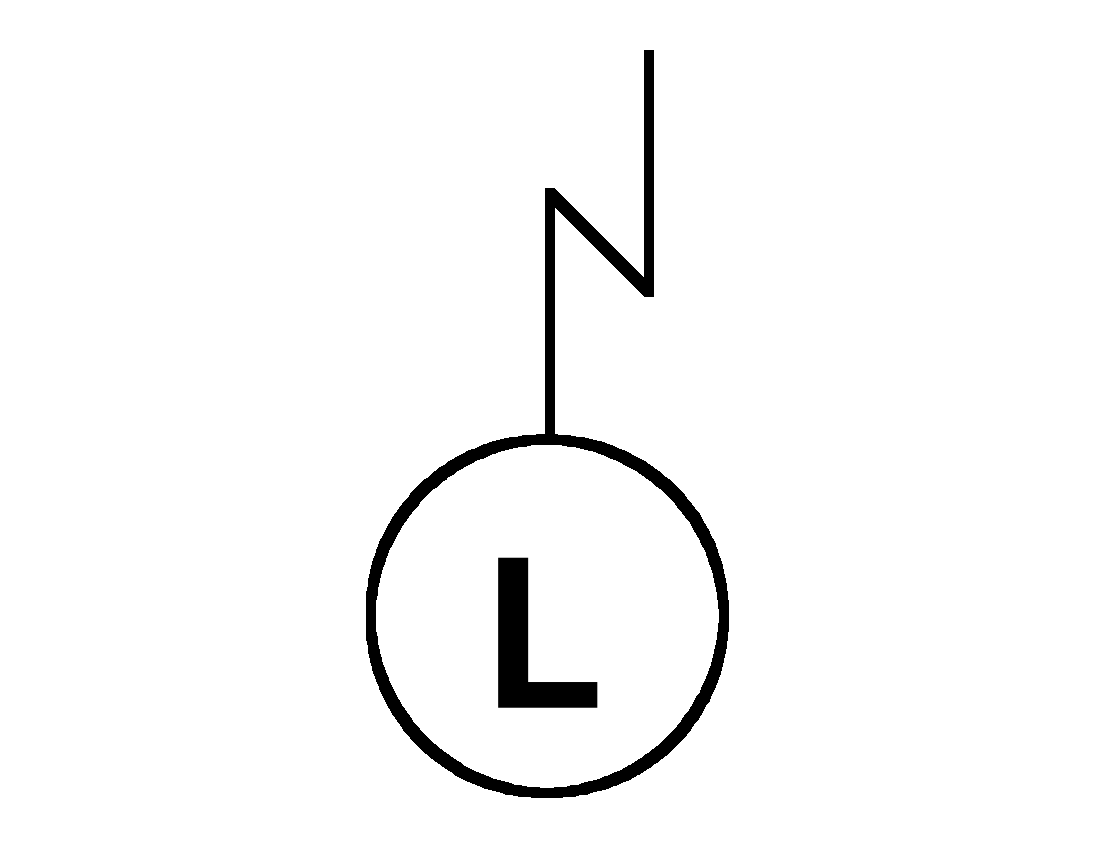

LOFAR (radiolokacyjny system wykrywania i określania odległości pracujący na niskich częstotliwościach)

2.X.2.5.1.5.3

G*C*OXYL--*****

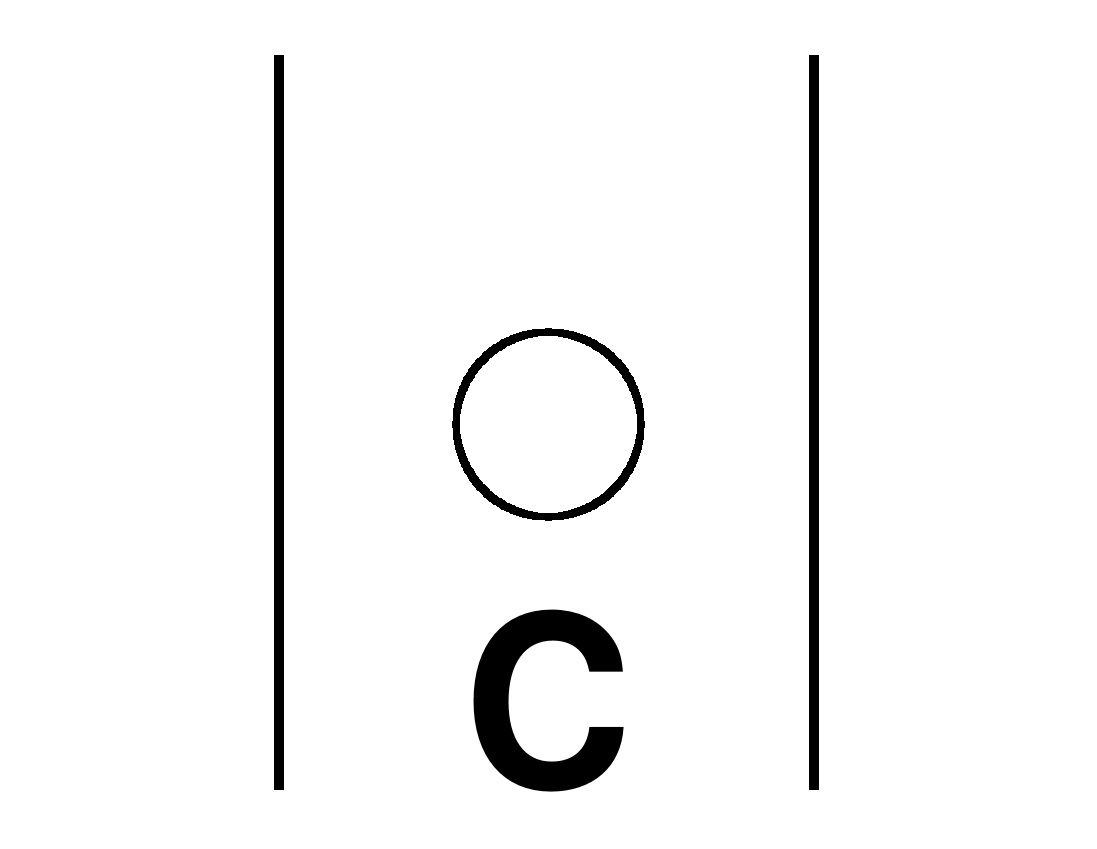

CASS

2.X.2.5.1.5.4

G*C*OXYC--*****

DICASS

2.X.2.5.1.5.5

G*C*OXYS--*****

BT

2.X.2.5.1.5.6

G*C*OXYB--*****

ANM

2.X.2.5.1.5.7

G*C*OXYA--*****

VLAD

2.X.2.5.1.5.8

G*C*OXYV--*****

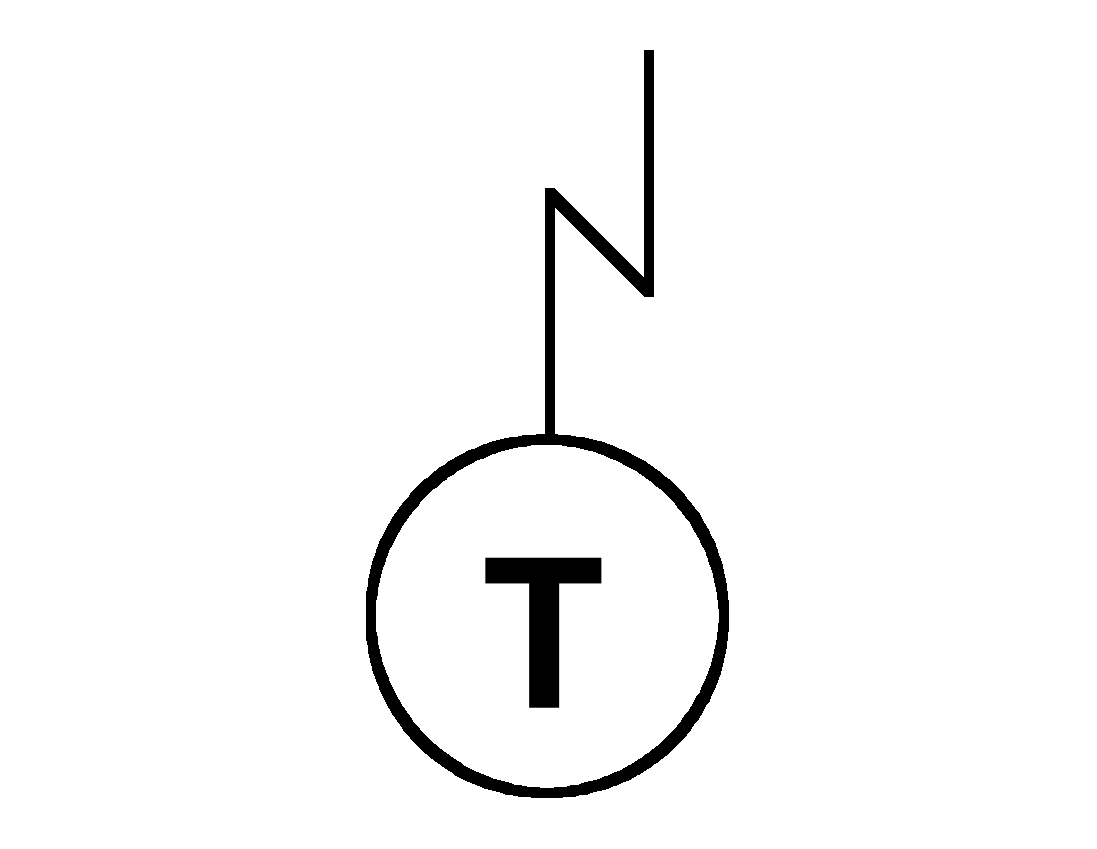

ATAC

2.X.2.5.1.5.9

G*C*OXYT--*****

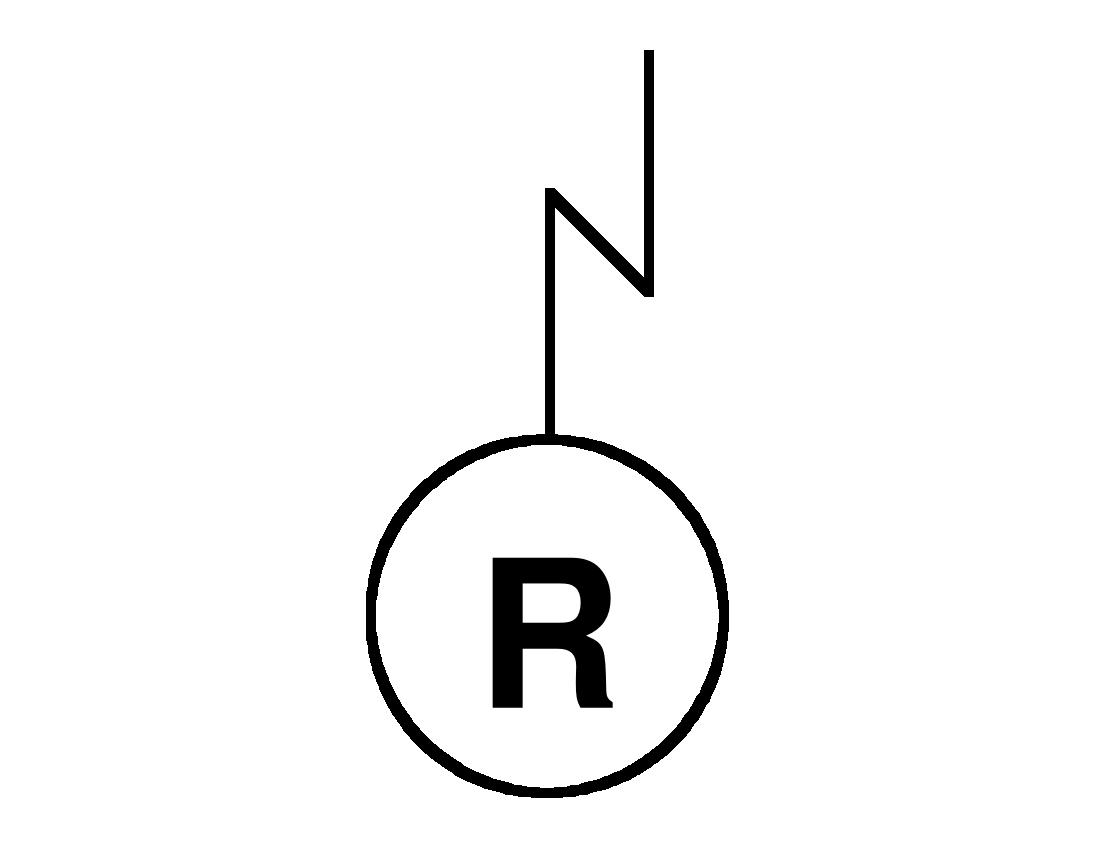

RO

2.X.2.5.1.5.10

G*C*OXYR--*****

Kingpin

2.X.2.5.1.5.11

G*C*OXYK--*****

Niekierunkowa pława radiohydroakustyczna stała W polu „V” modyfikatora tekstowego literą „A” oznaczamy pławę pracującą w układzie aktywnym, literą „P” - w układzie pasywnym.

2.X.2.5.1.5.12

G*C*OXYNNS*****

Kierunkowa pława radiohydroakustyczna stała W polu „V” modyfikatora tekstowego literą „A” oznaczamy pławę pracującą w układzie aktywnym, literą „P” - w układzie pasywnym.

2.X.2.5.1.5.13

G*C*OXYNDS*****

Niekierunkowa pława radiohydroakustyczna pływająca W polu „V” modyfikatora tekstowego literą „A” oznaczamy pławę pracującą w układzie aktywnym, literą „P” - w układzie pasywnym.

2.X.2.5.1.5.14

G*C*OXYNNF*****

Kierunkowa pława radiohydroakustyczna pływająca W polu „V” modyfikatora tekstowego literą „A” oznaczamy pławę pracującą w układzie aktywnym, literą „P” - w układzie pasywnym.

2.X.2.5.1.5.15

G*C*OXYNDF*****

Pole pław W narożnikach pola umieszczamy odpowiedni symbol pławy

2.X.2.5.1.5.16

G*C*OXYNA-*****

Formacja (Formation)

2.X.2.5.1.6

G*C*OXN---*****

Port (Harbor)

2.X.2.5.1.7

G*C*OXH---*****

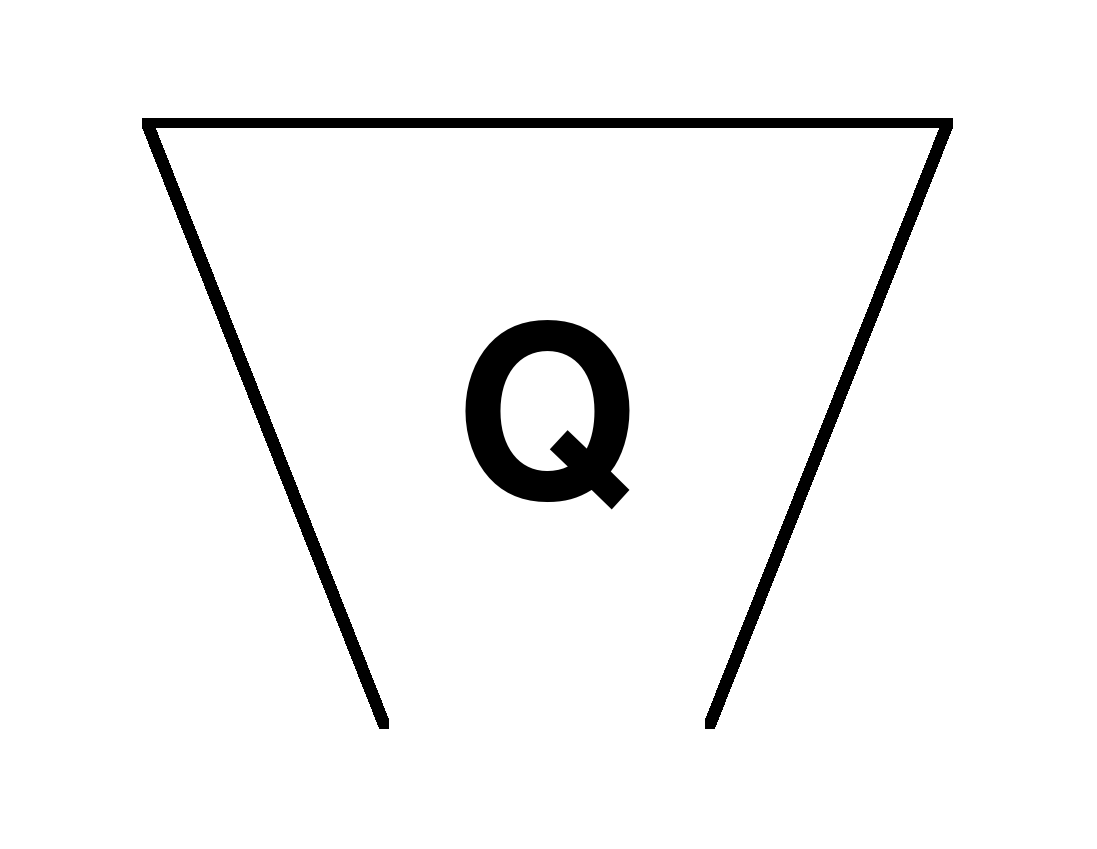

Punkt Q (Point Q)

2.X.2.5.1.7.1

G*C*OXHQ--*****

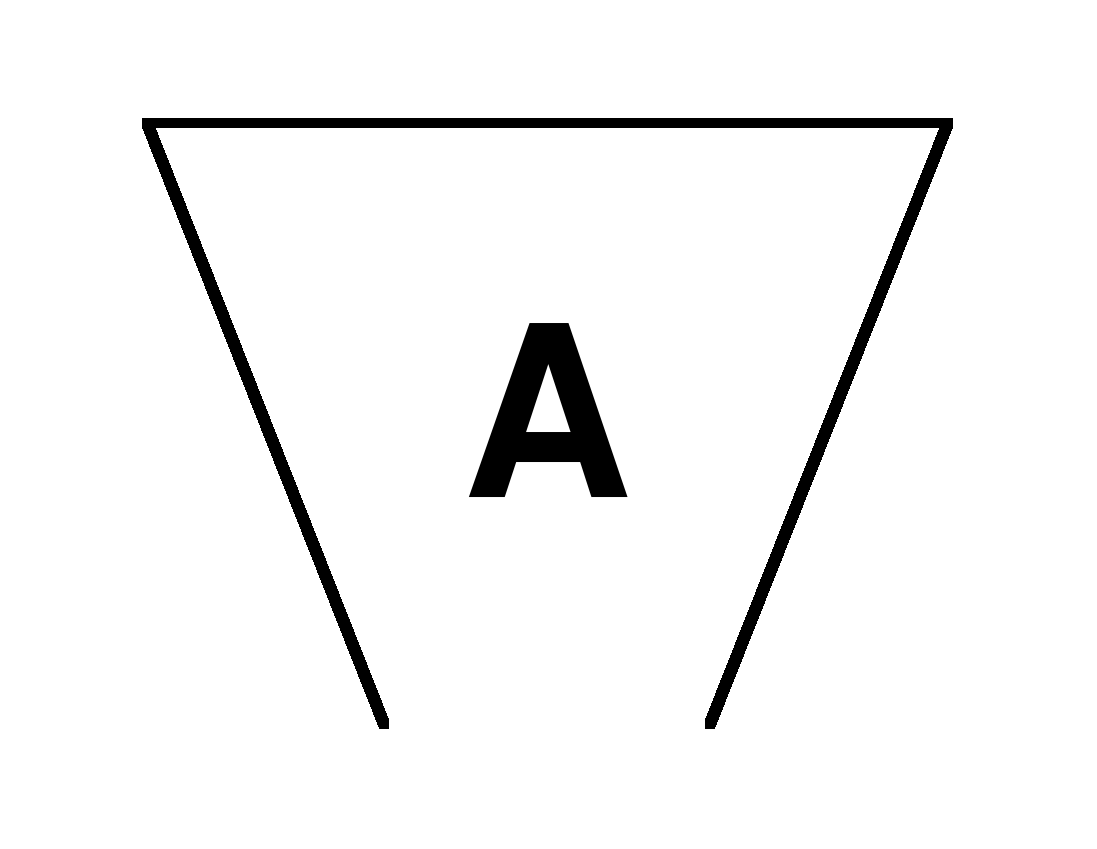

Punkt A (Point A)

2.X.2.5.1.7.2

G*C*OXHA--*****

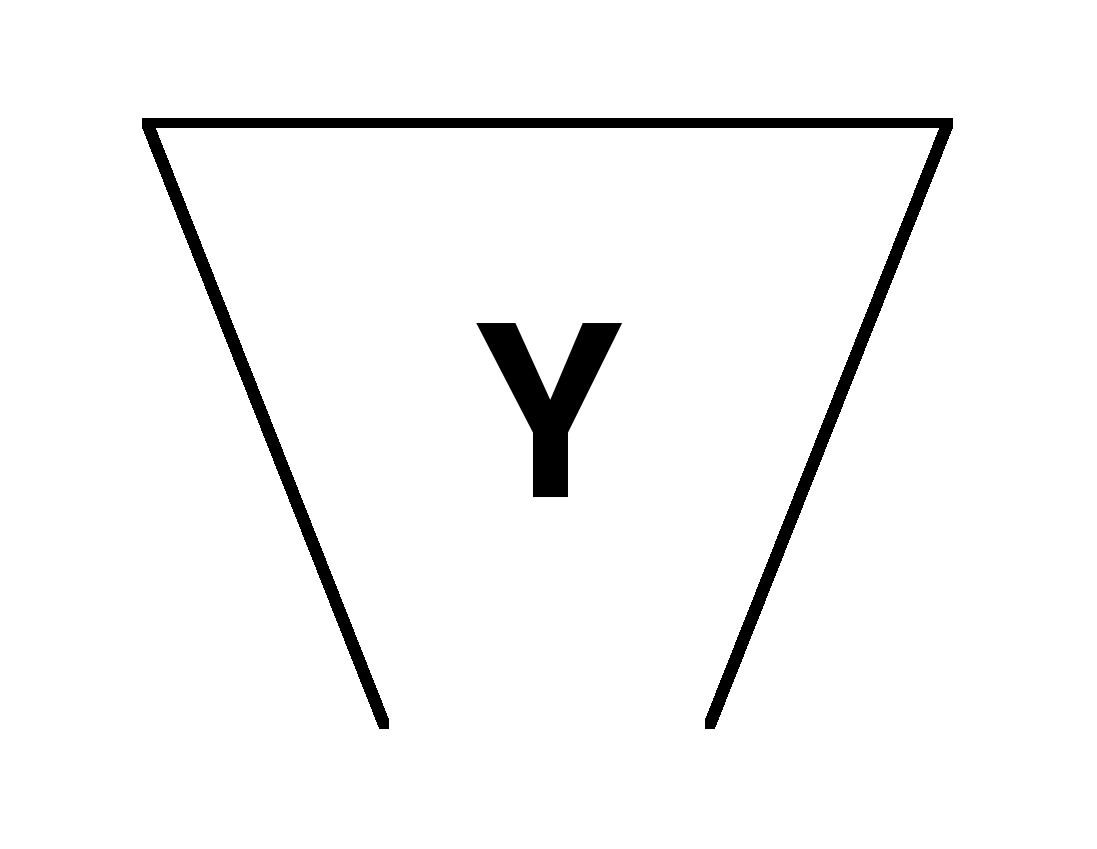

Punkt Y (Point Y)

2.X.2.5.1.7.3

G*C*OXHY--*****

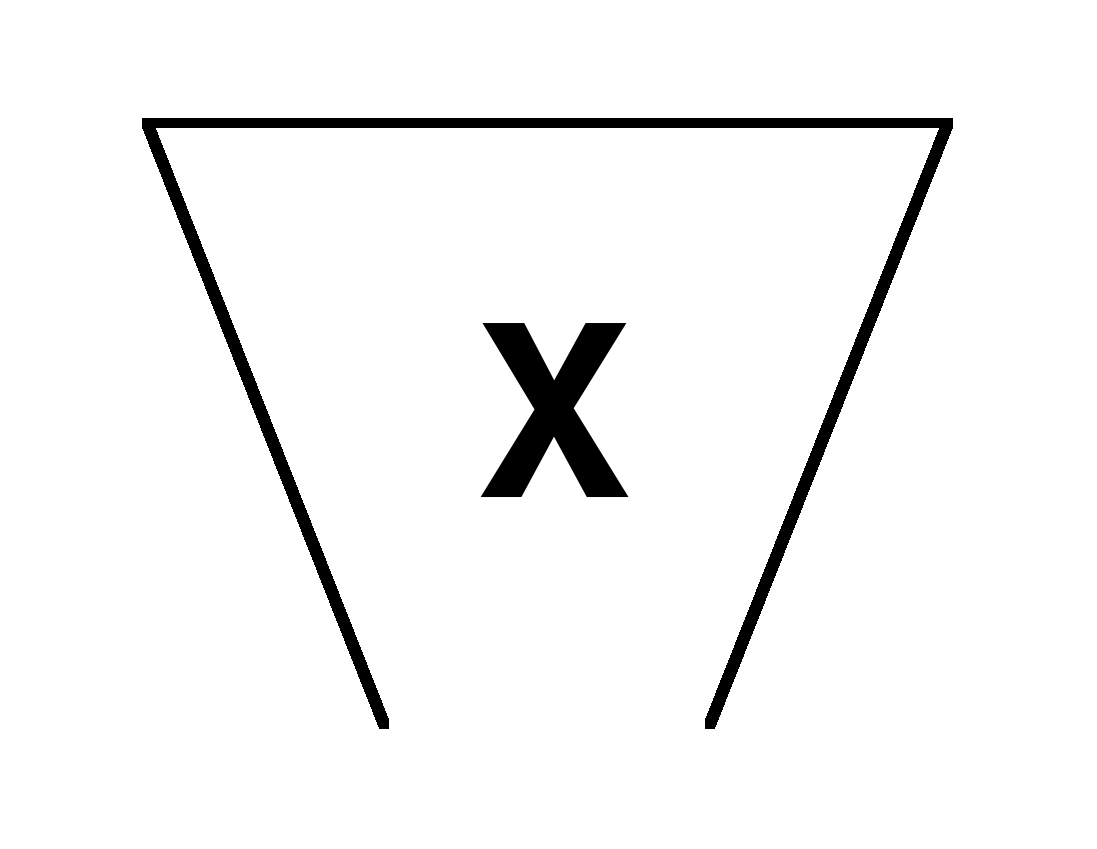

Punkt X (Point X)

2.X.2.5.1.7.4

G*C*OXHX--*****

Droga (Route)

2.X.2.5.1.8

G*C*OXR---*****

Spotkanie (Rendezvous)

2.X.2.5.1.8.1

G*C*OXRR--*****

Objazd (Diversions)

2.X.2.5.1.8.2

G*C*OXRD--*****

Punkt drogi (Waypoint)

2.X.2.5.1.8.3

G*C*OXRW--*****

PIM (Pozycja i Zamierzony Kierunek Ruchu)

2.X.2.5.1.8.4

G*C*OXRP--*****

Punkt R (Point R)

2.X.2.5.1.8.5

G*C*OXRT--*****

Niebezpieczeństwo (Hazard)

2.X.2.5.1.9

Szyb naftowy (Oil Rig)

2.X.2.5.1.9.1

G*C*OXZO--*****

Poszukiwanie (Search)

2.X.2.5.1.10

G*C*OXS---*****

Rejon poszukiwania (Search Area)

2.X.2.5.1.10.1

G*C*OXSA--*****

Pozycja DIP (DIP Position)

2.X.2.5.1.10.2

G*C*OXSD-- *****

Ośrodek poszukiwań (Search Center)

2.X.2.5.1.10.3

G*C*OXSC--*****

Kontrola przestrzeni powietrznej (Air Control)

2.X.2.5.1.11

Bojowe dyżurowanie w powietrzu (Combat Air Patrol (CAP))

2.X.2.5.1.11.1

G*C*OXAC--*****

Wczesne ostrzeganie powietrzne (Airborne Early Warning (AEW))

2.X.2.5.1.11.2

G*C*OXAA--*****

Taktyczny system nawigacji lotniczej (TACAN)

2.X.2.5.1.11.3

G*C*OXAT--*****

Tankowanie (Tanking)

2.X.2.5.1.11.4

G*C*OXAK--*****

Samoloty ZOP (Anti Submarine Warfare/Fixed Wing (ASW F/W))

2.X.2.5.1.11.5

G*C*OXAF--*****

Śmigłowiec ZOP (ASW Rotary Wing)

2.X.2.5.1.11.6

G*C*OXAH--*****

Tomcat

2.X.2.5.1.11.7

G*C*OXAO--*****

Ratownictwo (Rescue)

2.X.2.5.1.11.8

G*C*OXAR--*****

Uzupełnienie (Replenish)

2.X.2.5.1.11.9

G*C*OXAP--*****

Ześrodkowanie, zbiórka (Marshall)

2.X.2.5.1.11.10

G*C*OXAM--*****

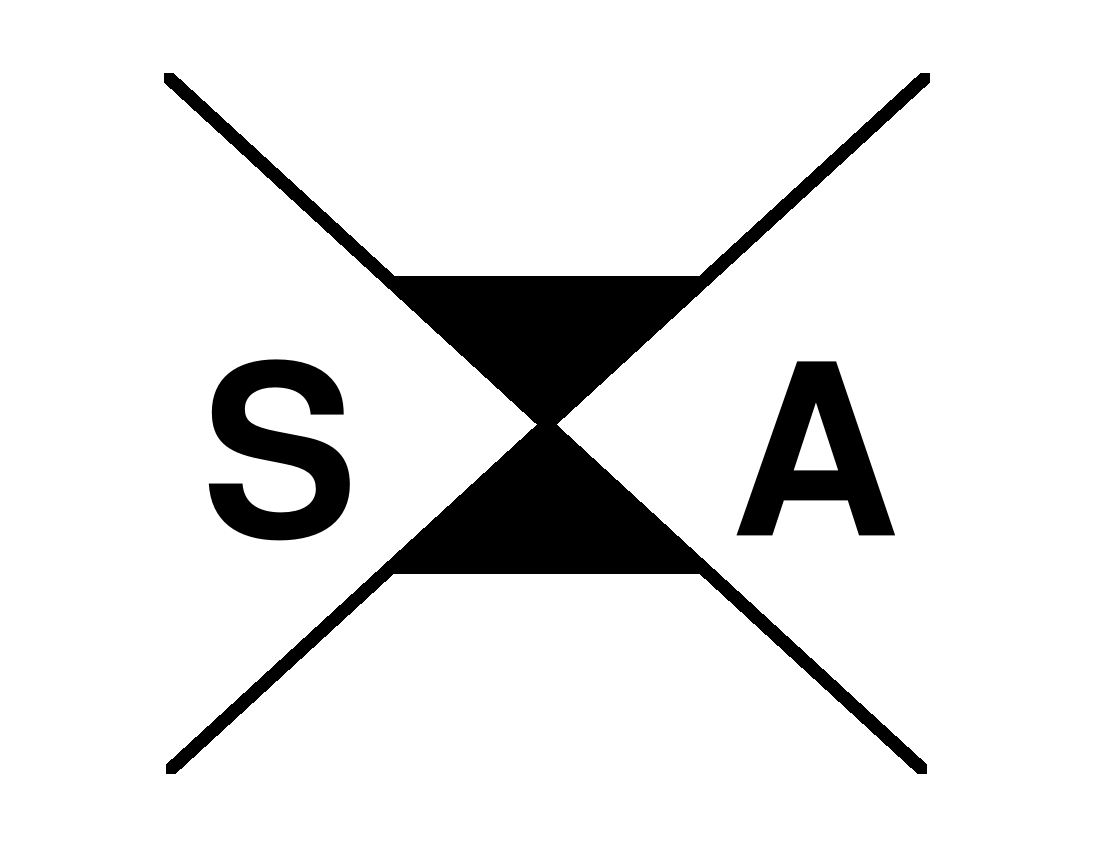

Uderzenie (Strike IP)

2.X.2.5.1.11.11

G*C*OXAS--*****

Znacznik korytarza (Corridor Tab)

2.X.2.5.1.11.12

G*C*OXAD--*****

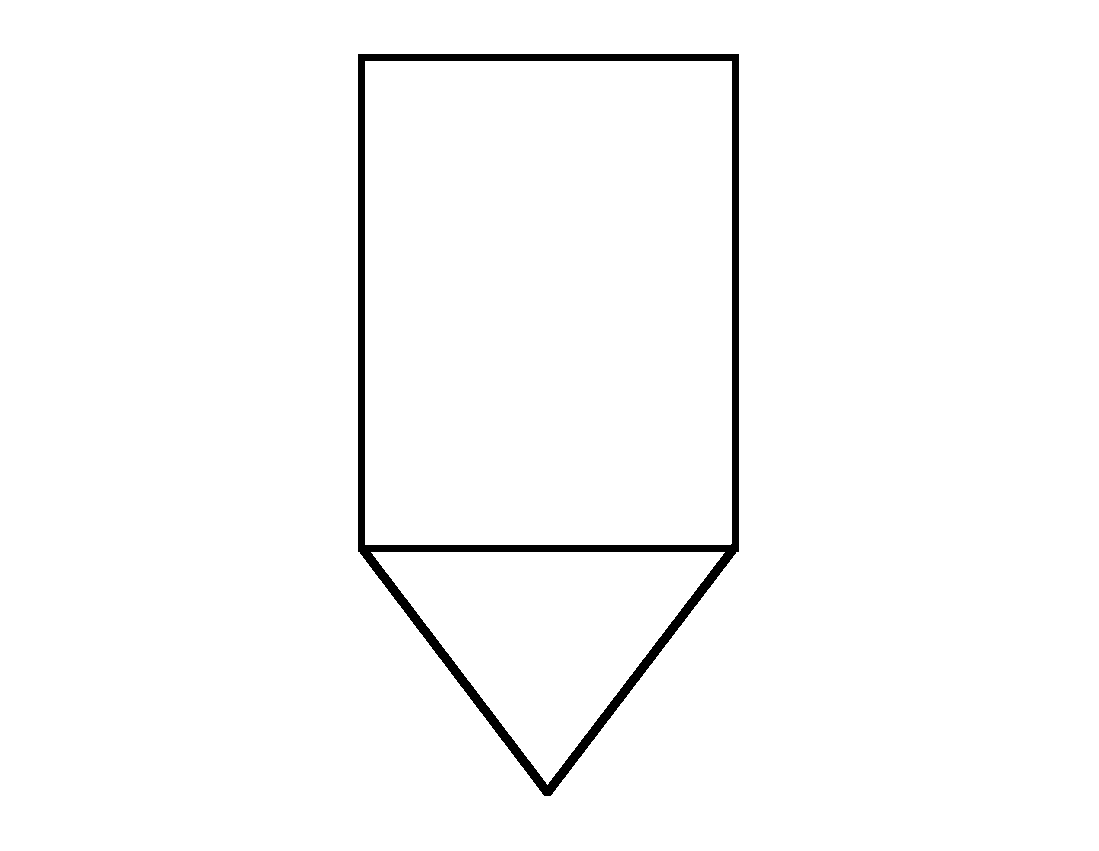

Ogólny lub nieokreślony punkt dowodzenia i kierowania (General or Unspecified Command and Control Point)

2.X.2.5.2

G*C*OG----*****

Punkt kontrolny (Checkpoint) 1. Z góry określony punkt na powierzchni ziemi wykorzystywany jako środek kontroli ruchu, punkt wstrzeliwania do korygowania ognia lub jako odniesienie położenia. 2. Środek uderzenia, środek wybuchu. 3. Miejsce geograficzne na lądzie lub wodzie nad którym można określić położenie samolotu w locie poprzez obserwację środkami elektronicznymi. 4. Miejsce w którym żandarmeria wojskowa kontroluje ruch pojazdów mechanicznych lub pieszych w celu wymuszenia odpowiedniego kierunku ruchu oraz egzekwuje prawo, rozkazy i inne przepisy.

2.X.2.5.2.1

G*C*OGC---*****

Punkt kontaktowy (Contact Point) 1. W działaniach lądowych, łatwy do zidentyfikowania punkt w terenie, w którym dwie lub więcej jednostki powinny nawiązać kontakt.. 2. W operacjach powietrznych, pozycja, w której prowadzący misję nawiązuje łączność radiową z agencją kontroli ruchu lotniczego.

2.X.2.5.2.2

G*C*OGP---*****

Punkt koordynacji działań (Coordination Point) Wyznaczony punkt w którym, w przypadku podjęcia różnego typu działań bojowych, sąsiadujące, jednostki i formacje muszą się kontaktować w celu kontroli i koordynacji działań. Wojska Lądowe -Przedsięwzięcie kierowania, które wskazuje określone miejsce w celu koordynacji ognia i manewru między sąsiednimi jednostkami. Punkty są zwykle wytyczane w miejscach, gdzie linia rozgraniczenia przecina linię styczności z przeciwnikiem (FEBA) oraz gdy linia rozgraniczenia przecina linie fazowe (PL) wykorzystywane do kontroli sił ubezpieczenia.

2.X.2.5.2.3

G*C*OGT---*****

Punkt decyzyjny (Decision Point) Zdarzenie, obszar, linia lub punkt na polu walki, w którym wymagane jest podjecie taktycznych decyzji wynikających z prowadzonej gry wojennej lub rozkazów operacyjnych. Punkty decyzyjne nie narzucają dowódcy konkretnych decyzji, ale sygnalizują tylko konieczność ich podjęcia i wskazują taki czas i miejsce, aby decyzje wywarły maksymalny wpływ na toczące się działania.

2.X.2.5.2.4

G*C*OGD---*****

Punkt połączenia (Linkup Point) Łatwo identyfikowalny punkt na ziemi w którym spotkają się dwie jednostki biorące udział w operacji łączenia. Jeśli jedna z grup jest stacjonarna, punkty połączenia są zwykle wyznaczone w miejscach przewidywanego przecięcia marszruty grupy ruchomej z elementami ubezpieczenia grupy stacjonarnej. Punkty przecięcia dwóch ruchomych grup są wyznaczane na liniach rozgraniczeń, w miejscach gdzie spodziewane jest spotkanie dwóch grup.

2.X.2.5.2.5

G*C*OGL---*****

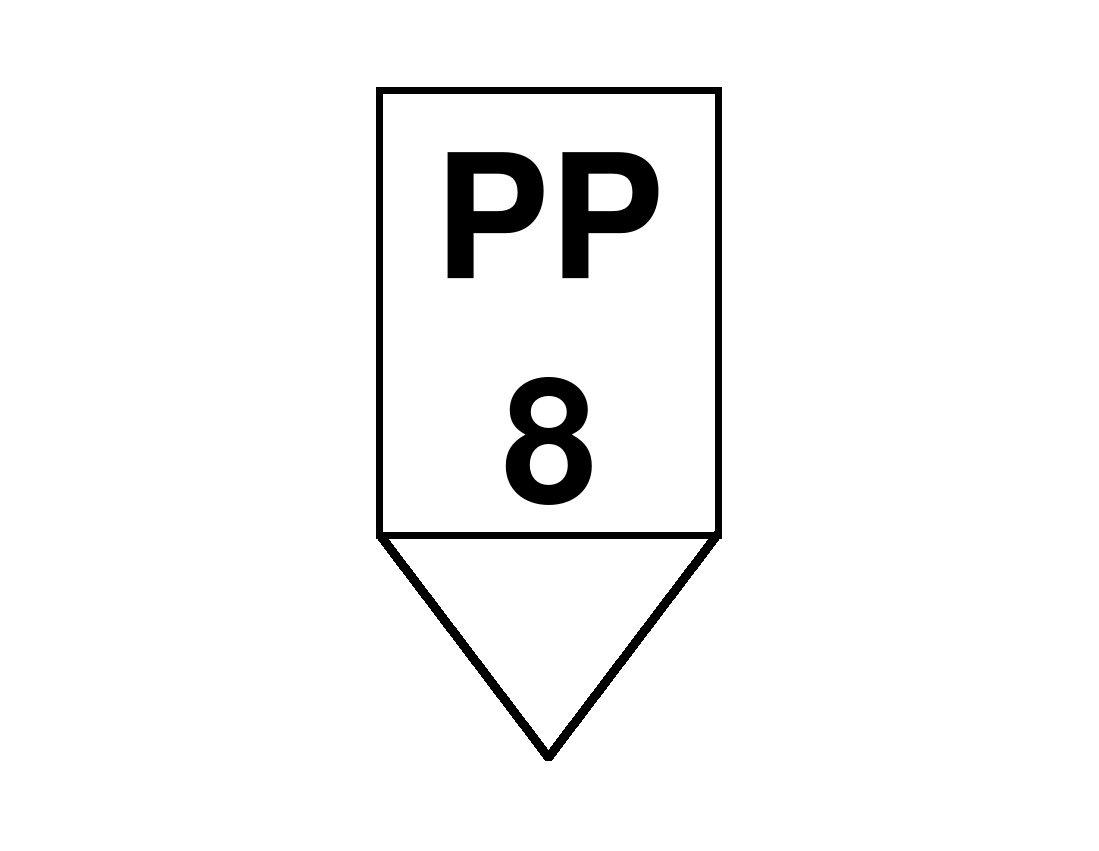

Punkt przejścia (Passage Point) Specjalnie wyznaczone miejsce w którym jednostki przechodzą jedna przez drugą posuwając się do przodu lub wycofując. Punkt jest lokalizowany w miejscu, gdzie dowódca, żąda od podległych jednostek fizycznego przekroczenia linii.

2.X.2.5.2.6

G*C*OGN---*****

Punkt zbiórki rozproszonych sił (Rally Point) Łatwo rozpoznawalny punkt na ziemi w którym mogą ponownie zebrać się i przeorganizować rozproszone jednostki oraz pasażerowie i załogi statków powietrznych. po incydencie zakończonym wymuszonym lądowaniem.

2.X.2.5.2.7

G*C*OGR---*****

Punk zwolnienia (Release Point) Ściśle zdefiniowany punkt na trasie w którym elementy tworzące kolumnę powracają w podporządkowanie swoich odpowiednich dowódców, każdy z tych elementów kontynuuje przemieszczanie w kierunku własnego punktu docelowego.

2.X.2.5.2.8

G*C*OGS---*****

Punkt początkowy (Start Point) Ściśle zdefiniowany punkt na trasie marszu, w którym rozpoczyna się ich ruch pod kontrolą dowódcy marszu. W punkcie tym kolumna jest formowana poprzez kolejne dołączanie w wyznaczonym czasie każdego z elementów składowych kolumny. Obok zasadniczego punktu początkowego kolumny mogą występować dodatkowe punkty początkowe dla różnych jej elementów.

2.X.2.5.2.9

G*C*OGI---*****

Punkt drogi (Waypoint) W operacjach powietrznych, punkt lub seria punktów w przestrzeni do których można skierować załogę statku powietrznego. Wojska Lądowe—Wyznaczony punkt lub seria punktów wpisanych i przechowywanych w pamięci urządzenia GPS w celu ułatwienia przemarszu.

2.X.2.5.2.10

G*C*OGW---*****

Linie (Line)

2.X.2.5.3

Granica używania świateł (Light Line) Wyznaczona linia, po przekroczeniu której pojazdy zobowiązane są do stosowania zaciemnienia świateł w czasie jazdy nocnej.

2.X.2.5.3.1

G*C*OLN---*****

Linia faz operacji (fazowa) (Phase Line) Linia wykorzystywana do kontroli i koordynacji działań wojskowych, zwykle są to obiekty terenowe rozciągające się w poprzek strefy działań. Wojska Lądowe - Linia wykorzystywana do kontroli i koordynacji operacji wojskowych. Przebiega zwykle wzdłuż obiektów terenowych rozciągających się w poprzek sektora lub strefy działań. O przekroczeniu linii fazy operacji jednostki zwykle składają meldunek, ale nie zatrzymują się na tej linii, o ile nie zostało to specjalnie nakazane.

2.X.2.5.3.2

G*C*OLP---*****

Obszar (rejon, strefa) (Area)

2.X.2.5.4

Strefa lotniskowa (Airfield Zone)

2.X.2.5.4.1

G*C*OAZ---*****
