Zachodniopomorski Uniwersytet Technologiczny w Szczecinie

Laboratoria z Elektrotechniki i Elektroniki

SPRAWOZDANIE

Ćwiczenie Nr: 2

Temat: Rezonans napięć w układzie RLC

Data złożenia sprawozdania:

Ocena:

Wykonali: IM1-11

Butruk Igor

Gajdosz Aleksandra

Rok akademicki

2010/2011

Semestr: I

Prowadzący ćwiczenie:

Dr inż. A. Parus

Grupa lab.

1 AB

I. Cel ćwiczenia

Celem ćwiczenia było przeprowadzenie badania zjawisk w szeregowych obwodach RLC przy wymuszeniu harmonicznym.

W ćwiczeniu tym przeprowadzaliśmy badania opierając się o dane elementy układu RLC:

- kondensator o C=2,2uF

- rezystor o R=150

- zwojnica o L=16mH

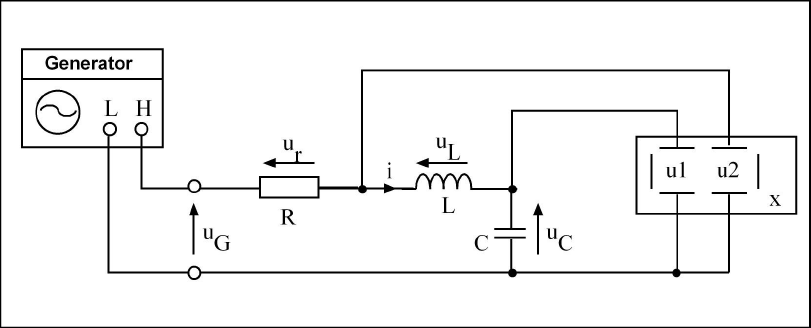

Oraz wzorując się na poniższym schemacie:

0x08 graphic

II. WSTĘP TEORETYCZNY:

Rezonans napięć w obwodzie RLC występuje kiedy prąd w obwodzie będzie sinusoidalny oraz będzie miał taką samą częstotliwość jak napięcie zasilania. Taki przepływ prądu możemy traktować jako wymuszone drganie obwodu RLC.

Częstotliwość rezonansową można dostroić na dwa sposoby:

- poprzez zmianę wartości pulsacji wymuszenia nie zmieniając wartości elementów L i C,
- poprzez zmianę wartości elementów L lub C nie zmieniając wartości pulsacji wymuszenia.

0x08 graphic
0x08 graphic
fₒ = 1 / 2

Pasmo przenoszenia- zakres częstotliwości, w którym tłumienie sygnału jest nie większe niż 3 dB.

Pasmo przenoszenia obliczamy dzieląc wartość maksymalną napięcia przez pierwiastek z 2, a więc wartość maksymalna * 0,707.

Przesunięcie fazowe jest to różnica pomiędzy wartościami fazy dwóch okresowych ruchów drgających, czyli różnica pomiędzy wartościami faz (dla danego układu) napięć.

III. Pomiary parametrów elementów RLC:

C= 2,2µF, R=150Ω, L=16mH, fₒ rzeczywista = 848,5 Hz, natomiast my przyjęliśmy,

że fₒ = 900 Hz

Pomiary

Obliczenia

F

[UR]

[UL]

[Uc]

[I]

[Z]

kąt

[UL] + [Uc]

[Hz]

[V]

[V]

[V]

[A]

[Ω]

[°]

[V]

0,1 fₒ

0,25

0,04

1,52

1,667*10ˉ³

147,32

-79°,31ˈ

1,56

0,2 fₒ

0,48

0,08

1,46

3,2*10ˉ³

148,71

-68°,65ˈ

1,54

0,3 fₒ

0,72

0,16

1,41

4,8*10ˉ³

149,19

-58°,07ˈ

1,57

0,4 fₒ

0,89

0,25

1,36

5,933*10ˉ³

149,44

-47°,68ˈ

1,61

0,5 fₒ

1,05

0,35

1,27

7,0*10ˉ³

149,61

-37°,6ˈ

1,62

0,6 fₒ

1,17

0,45

1,19

7,8*10ˉ³

149,73

-27°,97ˈ

1,64

0,7 fₒ

1,26

0,59

1,05

8,4*10ˉ³

149,82

-18°,94ˈ

1,64

0,8 fₒ

1,30

0,66

1

8,667*10ˉ³

149,9

-10°,6ˈ

1,66

0,9 fₒ

1,34

0,76

0,91

8,933*10ˉ³

149,97

-3°,008ˈ

1,67

1 fₒ

1,34

0,84

0,82

8,933*10ˉ³

150

1,66

2 fₒ

1,05

1,30

0,32

7,0*10ˉ³

150,46

43°,18ˈ

1,62

3 fₒ

0,75

1,39

0,15

5,0*10ˉ³

150,81

58°,47ˈ

1,54

4 fₒ

0,58

1,44

0,08

3,867*10ˉ³

151,13

66°,31ˈ

1,52

5 fₒ

0,47

1,47

0,05

3,133*10ˉ³

151,44

71°,03ˈ

1,52

6 fₒ

0,39

1,48

0,02

2,6*10ˉ³

151,75

71°,18ˈ

1,50

7 fₒ

0,34

1,51

0,01

2,207*10ˉ³

152,05

76°,44ˈ

1,52

8 fₒ

0,29

1,50

0,004

1,933*10ˉ³

152,36

78°,13ˈ

1,504

9 fₒ

0,25

1,49

0,002

1,667*10ˉ³

152,66

79°,45ˈ

1,492

10 fₒ

0,22

1,50

0,001

1,467*10ˉ³

152,95

80°,5ˈ

1,501

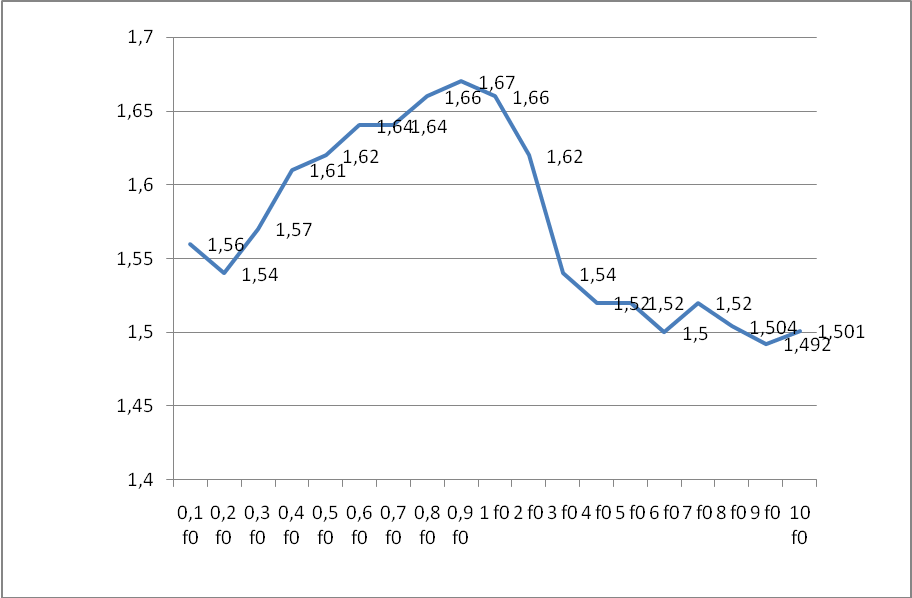

Do wyliczenia powyższych wartości zastosowaliśmy następujące wzory:

0x08 graphic

0x08 graphic

0x08 graphic
0x08 graphic
=2 F tg =

0x08 graphic

0x08 graphic
0x08 graphic

Z= = arctg

0x08 graphic
0x08 graphic
fₒ = 1 / 2

III. Wykresy w zależności od (f) dla danych z powyższej tabelki.

a) Wykres Ur(f0)

0x08 graphic

b) Wykres Ul(f0)

0x08 graphic

c) Wykres Uc(f0)

0x08 graphic

d) Wykres I(f0) (z zaznaczonym 3dB pasmem przenoszenia)

0x01 graphic

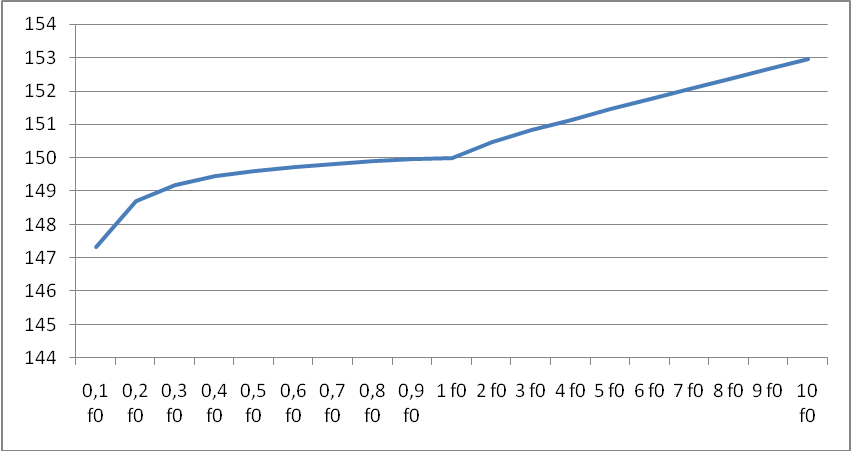

e) Z(f0)

0x08 graphic

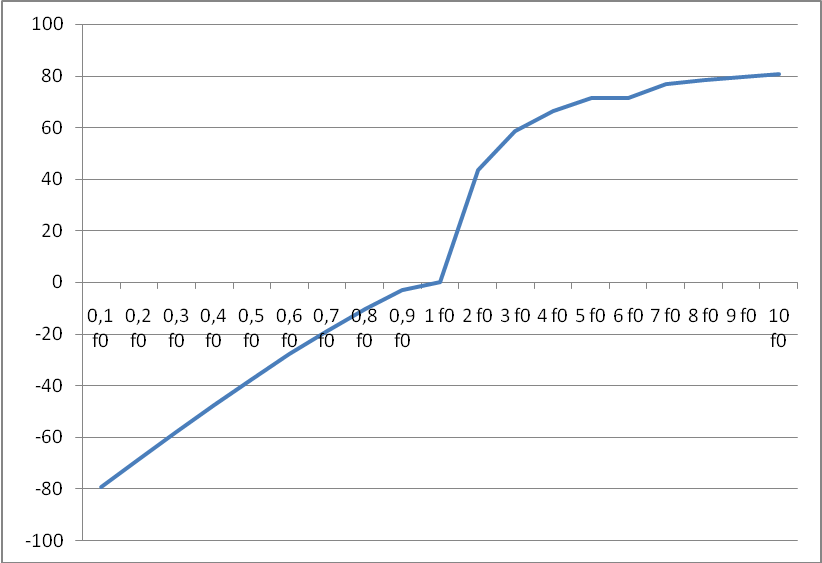

f) kąt (f0)

0x08 graphic

V. Dobroć układu Q dla wartości rezystancji:

0x08 graphic

0x08 graphic

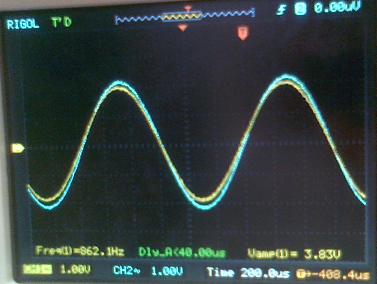

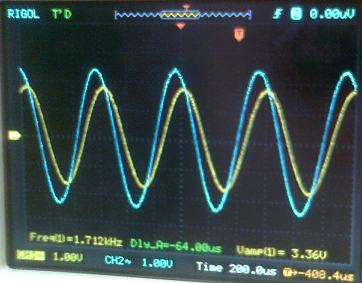

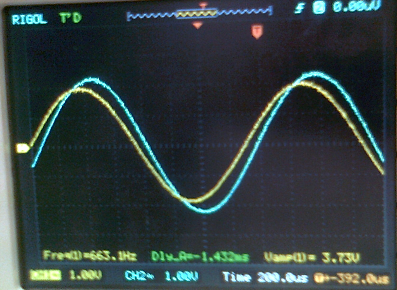

VI. Wykresy sygnałów |UL | (f) , |UC | (f) dla częstotliwości 0.3 fₒ, fₒ, 3fₒ.

0x08 graphic
a) 0.3 fₒ

b) fₒ

0x08 graphic

c) 3 fₒ

0x08 graphic

VII. WNIOSKI:

- Napięcie na oporniku (UR ) w danym zakresie rośnie do wartości maksymalnej

UR (fₒ)= 1,34 V, a następnie maleje do wartości minimalnej UR (10fₒ)= 0,22V

- Napięcie na zwojnicy (UL) w danym zakresie rośnie od wartości minimalnej UL (0,1f0)=0,04V do wartości maksymalnej UL (10f0)=1,5V

- Napięcie na kondensatorze w danym zakresie maleje od wartości maksymalnej dla Uc (0,1f0)=1,52V do wartości minimalnej Uc(10f0)= 0,001V

- Natężenie prądu na oporniku R rośnie do wartości maksymalnej dla I (0,9f0)=8,94* 10-3A

- Zawada układu jest wartością rosnącą od wartości minimalnej dla Z(0,1f0)=147,32Ohm do wartości maksymalnej dla Z(10f0)=152,95Ohma. Wartość zawady dla częstotliwości rezonansowej równa jest 150 Ohmów

- Napięcie prądu wyprzedza w fazie napięcie na zaciskach źródła dla częstotliwości mniejszych od f0, dla częstotliwości f0 fazy tych wielkości są równe, natomiast dla f> f0 napięcie wyprzedza w fazie natężenie.

7
