-    wartość indukcji powiększa się na zbiegającej części bieguna głównego, natomiast zmniejsza się na części nabiegającej,

-    może nadmiernie powiększyć się napięcie między wycinkami komutatora, co w skrajnym przypadku może powodować ogień okrężny na komutatorze;

-    oi magnetycznie neutralna (B«0), która w stanie jałowym pokrywała się

z osią geometrycznie neutralną, przesuwa się w kierunku wirowania wirnika dla prądnicy i przeciwnie dla silnika,

łf celu zmniejszenia wpływu oddziaływania twornika w maszynach większych mocy stosuje się uzwojenie kompensacyjne, które umieszcza się w żłobkach nabiegunników biegunów głównych i zasila się prądem twornika. W tym przypadku działają w maszynie trzy SMMł wzbudzenia    oddziaływania twor

nika F^ i kompensacyjna F_mC, przy czym zwroty SMM F^ i F_nC są przeciwne, ponieważ siły te mają się wzajemnie kompensować. Na ry3. 4,4 przedstawiono przebiegi    ?_mA(x), P_mC(x), F_mw(x) oraz B(x) dla maszyny dwu

biegunowej z uzwojeniem kompensacyjnym. V/ lukach między biegunowych 3i£>5 F^ i ? „ nie kompensują się całkowicie. i.Iaszyny dodatkowo wyposaża aię w bic-guny pomocnicze, których uzwojenie je3t zasilane prądem twornika. Służą one do wytworzenia indukcji magnetycznej w strefie zwojów komutujących, a tym samym do poprawy warunków komutacji.

b.

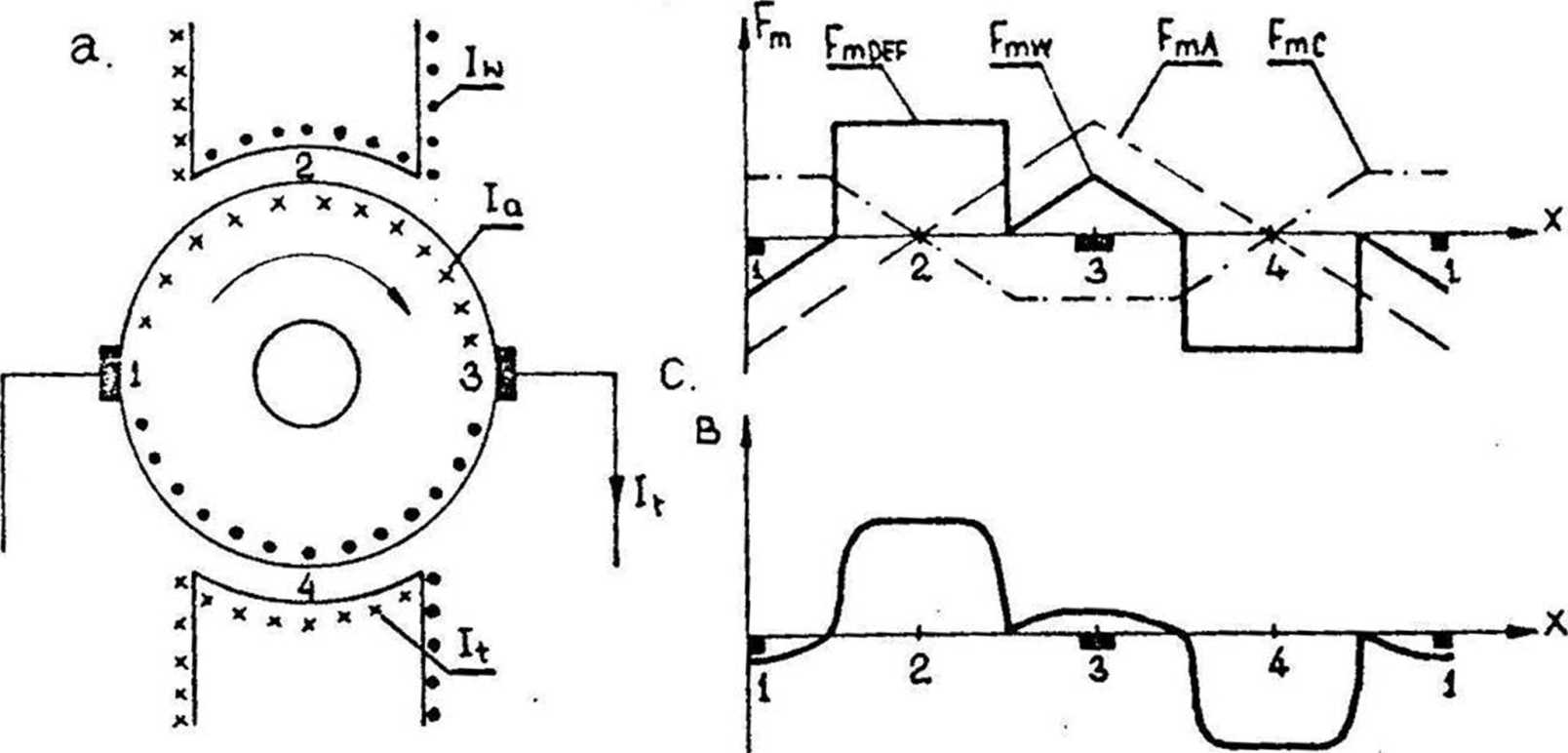

Rys. 4,4. Oddziaływanie twornika w maszynie z uzwojeniem kompensacyjnym

a) przekrój, b) rozkłady przepływów ^?mDS?> ^Pmv,« ^PmC< ^PaA ^na roz.iniętya obwodzie twornika, c) rozkład indukcji magnetycznej

W maszynie z biegunami pomocniczymi i uzwojeniem kompensacyjnym działają następujące SUM: wzbudzenia    oddziaływania twornika P^, biegunów pomocniczych F^ i kompensacyjna    Przebiegi

F_[łq(x), F_mC(x) oraz B(x) dla maszyny dwubiegunowej, wyposażonej w uzwoję nie kompensacyjne i bieguny pomocnicze, przedstawiono na rys, 4,5.
