JawaP silnik PL

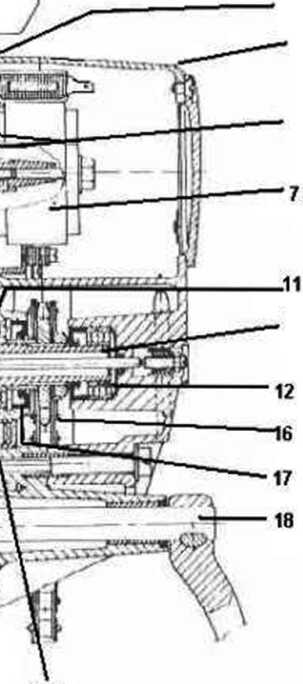

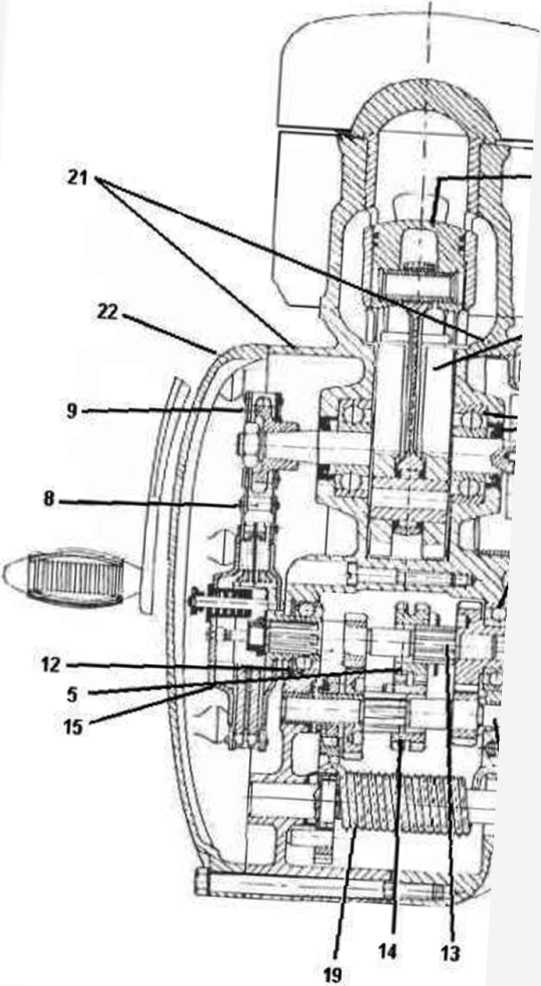

I- głowica, 2-cylinder, 3-tłok.

4- zespół wału korbowego,

5- sprzęgło, 6-pierścień uszczelniający 15x35x7 i łożysko 6303,

7- iskrownik-prądnica,

8- łańcuch 9,525x9,525x44,

9- koło zębate przekładni stałej, 10-koło Z-23 z osią,

II- łożysko kulkowe 6004,

23

10

12- łoży s ko ku I ko we6202,

13- wałek główny, 14-koło zębate Z-18.15-koło zębate Z-20,16-koło łańcuchowe zdawcze, 17-pierścień uszczelniający 25x42x7,

18- wałek rozrusznika,

19- sprężyna rozrusznika,

20- wałek pośredniczący,

21- obudowa lewa i prawa,

22- pokrywa lewa,

23- pokrywa prawa

20
