Schemat konstrukcji fragmentu zasilacza zbiornika pomocniczego przedstawia rysunek 11.18. Jest to przykład, jak można od początkowej koncepcji połączeń zaworowych, a następnie struktury przyrządowej przejść do konstrukcji wyrażonej w przemyślanym zespoleniu elementów maszynowych.

Do komory pneumatycznej dolnej zamkniętej wiotką membraną prowadzi wejście, z przewodu głównego 1. Między komorą a wyjściem ka--nału w kierunku zbiornika pomocniczego znajduje się zawór 4.

W kanale przepływowym gniazda-zaworu jest posadowiony opór pneumatyczny 3. Zawór ma elastyczne zwierciadło wykonane z gumy twardej. W jego osi podłużnej przechodzi kanał z oporem pneumatycznym 5. Metalowa* część grzybka zaworu stopniowo przechodzi w trzpień pasowany suwliwie w tulejówej prowadnicy, połączonej koncentrycznie z membraną komory. Zasilacz jest przedstawiony w chwili, gdy powietrze napływające z przewodu głównego o dość wysokim ciśnieniu napiera z jednej strony na membranę, a z drugiej — na grzybek zaworu i przezwycięża działanie jego sprężyny.

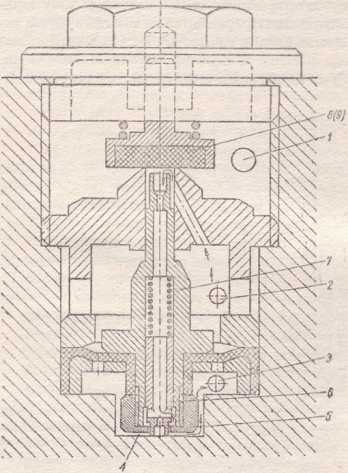

Rys. 11.19

Schemat konstrukcji zasilacza zbiornika sterującego
