Dane do projektu:

h=1,20 m. - grubość płyty

lx=12 m. - długość płyty w kierunku osi OX

ly= 8 m. - długość płyty w kierunku osi OY

k= 7do 10 kN/m³ - współczynnik reakcji podłoża

W dyskretyzacji układu płyta została podzielona 88 elementów , każdy o boku 1,0x1,0 m.

Zasada obliczania stałej sprężystości podłoża :

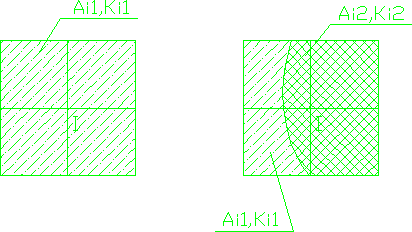

a) gdy jest jeden współczynnik reakcji podłoża(wartość wsp. reakcji w ćwiartkach jest stała)

X_i=A_i1xK_i1 gdzie:

A_i1- pole powierzchni elementu płyty (czterech ćwiartek) w m²

K_i1- współczynnik reakcji podłoża w kN/m³

b) gdy są dwa współczynniki podłoża (wartość współczynnika reakcji podłoża w ćwiartkach

jest różna)

X_i=A_i1xK_i1+A_i2xK_i2 gdzie:

A_i1,A_i2 - pola powierzchni elementu płyty w m²

K_i1,K_i2 - współczynniki reakcji podłoża w kN/m³

ZAWARTOŚĆ PROJEKTU:

*) Temat projektu

*) Dane ogólne

*) Tablica stałych sprężystych

*) Dyskretyzacja układu

*) Wydruk z pliku anin.djd

*) Wydruk z pliku wynikowego anin.wpk

*) Rysunek przemieszczeń płyty

Wydruk z pliku

anin.wpk (wynik obliczeń projektu)

---
