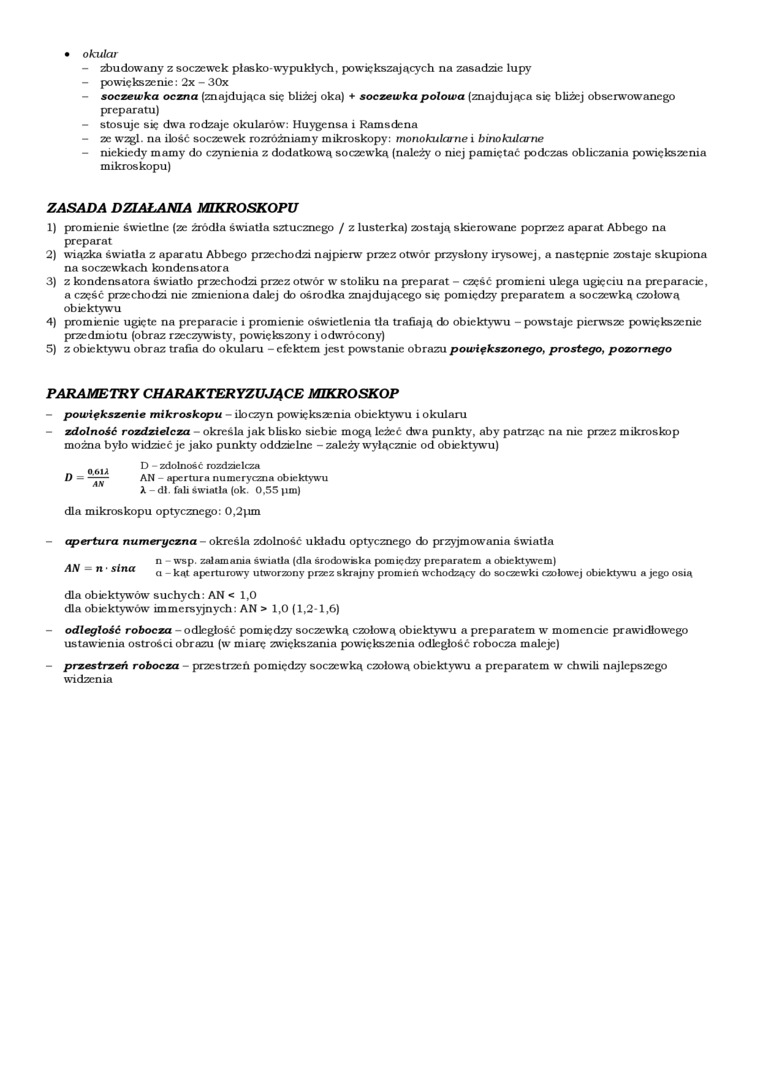

• okular

-    zbudowany z soczewek płasko-wypukłych, powiększających na zasadzie lupy

-    powiększenie: 2x - 30x

soczewka oczna (znajdująca się bliżej oka) ♦ soczewka połowa (znajdująca się bliżej obserwowanego preparatu)

-    stosuje się dwa rodzaje okularów: Huygensa i Ramsdena

-    ze wzgl. na ilość soczewek rozróżniamy mikroskopy: monokularne i binokularne

-    niekiedy mamy do czynienia z dodatkową soczewką (należy o niej pamiętać podczas obliczania powiększenia mikroskopu)

ZASADA DZIAŁANIA MIKROSKOPU

1)    promienie świetlne (ze źródła światła sztucznego / z lusterka) zostają skierow^,ane poprzez aparat Abbego na preparat

2)    wiązka światła z aparatu Abbego przechodzi najpierw przez otwór przysłony irysowej, a następnie zostaje skupiona na soczewkach kondensatora

3)    z kondensatora światło przechodzi przez otwór w stoliku na preparat - część promieni ulega ugięciu na preparacie, a część przechodzi mc zmieniona dalej do ośrodka znajdującego się pomiędzy preparatem a soczewką czołową obiektywu

4)    promienie ugięte na preparacie i promienie oświetlenia tła trafiają do obiektywu - powstaje pierwsze powiększenie przedmiotu (obraz rzeczywisty, powiększony i odwrócony)

5)    z obiektywu obraz trafia do okularu - efektem jest powstanie obrazu powiększonego, prostego, pozornego

PARAMETRY CHARAKTERYZUJĄCE MIKROSKOP

powiększenie mikroskopu - iloczyn powięksaznia obiektywu i okularu

zdolność rozdzielcza określa jak blisko siebie mogą leżeć dwa punkty, aby patrząc na nic przez mikroskop można było widzieć je jako punkty oddzielne - zależy wyłącznic od obiektywu)

_06|J D - zdolność rozdzielcza D —    AN - apertura numeryczna obiektywu

X - dl. fali światła (ok. 0,55 |im)

dla mikroskopu optycznego: 0,2pm

apertura numeryczna - określa zdolność układu optycznego do przyjmowania światła

n wsp. załamania światła (dla środo weka pomiędzy' preparatem a obiektywem)

AN - n • sina _a _ ^ aperturowy utworzony przez skrajny promień wchodzący do soczewki czołowej obiektywu a jego osią

dla obiektywów suchych: AN < 1,0

dla obiektywów immcrsyjnych: AN > 1,0 (1,2-1,6)

odległość robocza - odległość pomiędzy soczewrką czołową obiektywu a preparatem w' momencie prawidłowego ustawienia ostrości obrazu (w miarę zwiększania powiększenia odległość robocza maleje) przestrzeń robocza przestrzeń pomiędzy soczewką czołową obiektywu a preparatem w chwili najlepszego widzenia
