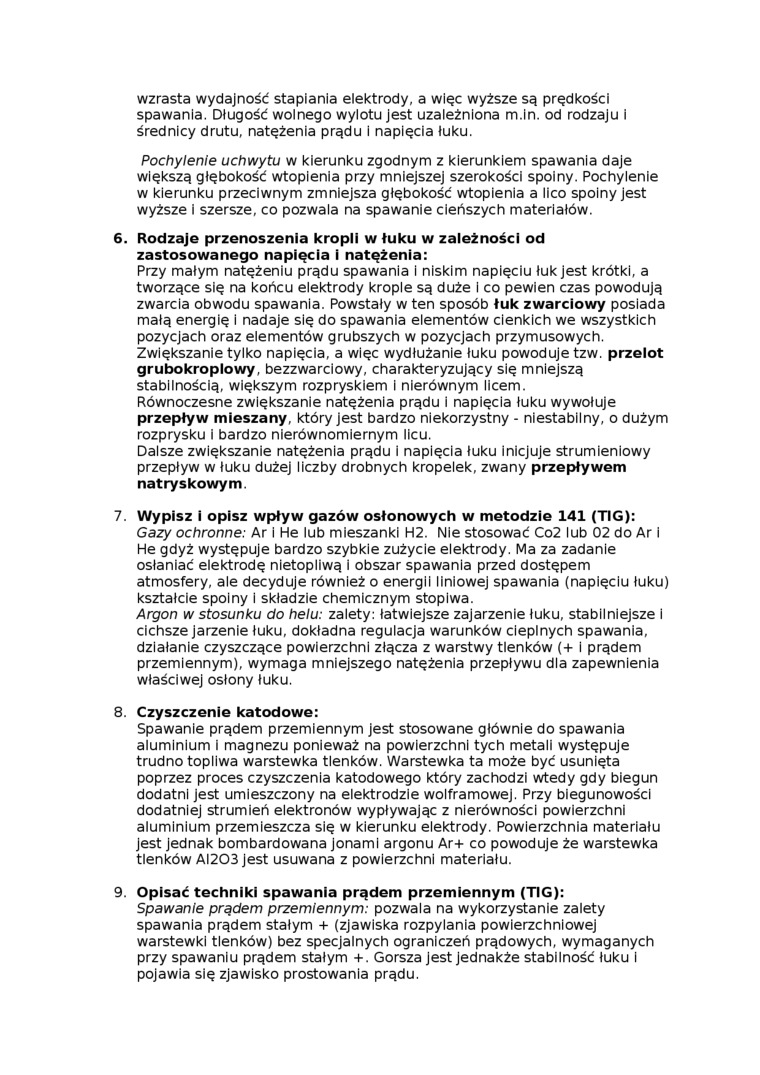

wzrasta wydajność stapiania elektrody, a więc wyższe są prędkości spawania. Długość wolnego wylotu jest uzależniona m.in. od rodzaju i średnicy drutu, natężenia prądu i napięcia tuku.

Pochylenie uchwytu w kierunku zgodnym z kierunkiem spawania daje większą głębokość wtopienia przy mniejszej szerokości spoiny. Pochylenie w kierunku przeciwnym zmniejsza głębokość wtopienia a lico spoiny jest wyższe i szersze, co pozwala na spawanie cieńszych materiałów.

6.    Rodzaje przenoszenia kropli w tuku w zależności od zastosowanego napięcia i natężenia:

Przy małym natężeniu prądu spawania I niskim napięciu łuk jest krótki, a tworzące się na końcu elektrody krople są duże i co pewien czas powodują zwarcia obwodu spawania. Powstały w ten sposób łuk zwarciowy posiada małą energię i nadaje się do spawania elementów cienkich we wszystkich pozycjach oraz elementów grubszych w pozycjach przymusowych. Zwiększanie tylko napięcia, a więc wydłużanie luku powoduje tzw. przelot grubokroplowy. bezzwarciowy, charakteryzujący się mniejszą stabilnością, większym rozpryskiem i nierównym licem.

Równoczesne zwiększanie natężenia prądu i napięcia tuku wywołuje przepływ mieszany, który jest bardzo niekorzystny - niestabilny, o dużym rozprysku i bardzo nierównomiernym licu.

Dalsze zwiększanie natężenia prądu i napięcia łuku inicjuje strumieniowy przepływ w łuku dużej liczby drobnych kropelek, zwany przepływem natryskowym.

7.    Wypisz i opisz wpływ gazów osłonowych w metodzie 141 (TIG):

Gazy ochronne: Ar i He lub mieszanki H2. Nie stosować Co2 lub 02 do Ar i He gdyż występuje bardzo szybkie zużycie elektrody. Ma za zadanie osłaniać elektrodę nietopliwą I obszar spawania przed dostępem atmosfery, ale decyduje również o energii liniowej spawania (napięciu łuku) kształcie spoiny i składzie chemicznym stopiwa.

Argon w stosunku do helu: zalety: łatwiejsze zajarzenle łuku, stabilniejsze i cichsze jarzenie łuku, dokładna regulacja warunków cieplnych spawania, działanie czyszczące powierzchni złącza z warstwy tlenków (+ i prądem przemiennym), wymaga mniejszego natężenia przepływu dla zapewnienia właściwej osłony łuku.

8.    Czyszczenie katodowe:

Spawanie prądem przemiennym jest stosowane głównie do spawania aluminium i magnezu ponieważ na powierzchni tych metali występuje trudno topliwa warstewka tlenków. Warstewka ta może być usunięta poprzez proces czyszczenia katodowego który zachodzi wtedy gdy biegun dodatni jest umieszczony na elektrodzie wolframowej. Przy biegunowości dodatniej strumień elektronów wypływając z nierówności powierzchni aluminium przemieszcza się w kierunku elektrody. Powierzchnia materiału jest jednak bombardowana jonami argonu Ar+ co powoduje że warstewka tlenków AI203 jest usuwana z powierzchni materiału.

9.    Opisać techniki spawania prądem przemiennym (TIG):

Spawanie prądem przemiennym: pozwala na wykorzystanie zalety spawania prądem stałym + (zjawiska rozpylania powierzchniowej warstewki tlenków) bez specjalnych ograniczeń prądowych, wymaganych przy spawaniu prądem stałym +. Gorsza Jest jednakże stabilność łuku I pojawia się zjawisko prostowania prądu.
