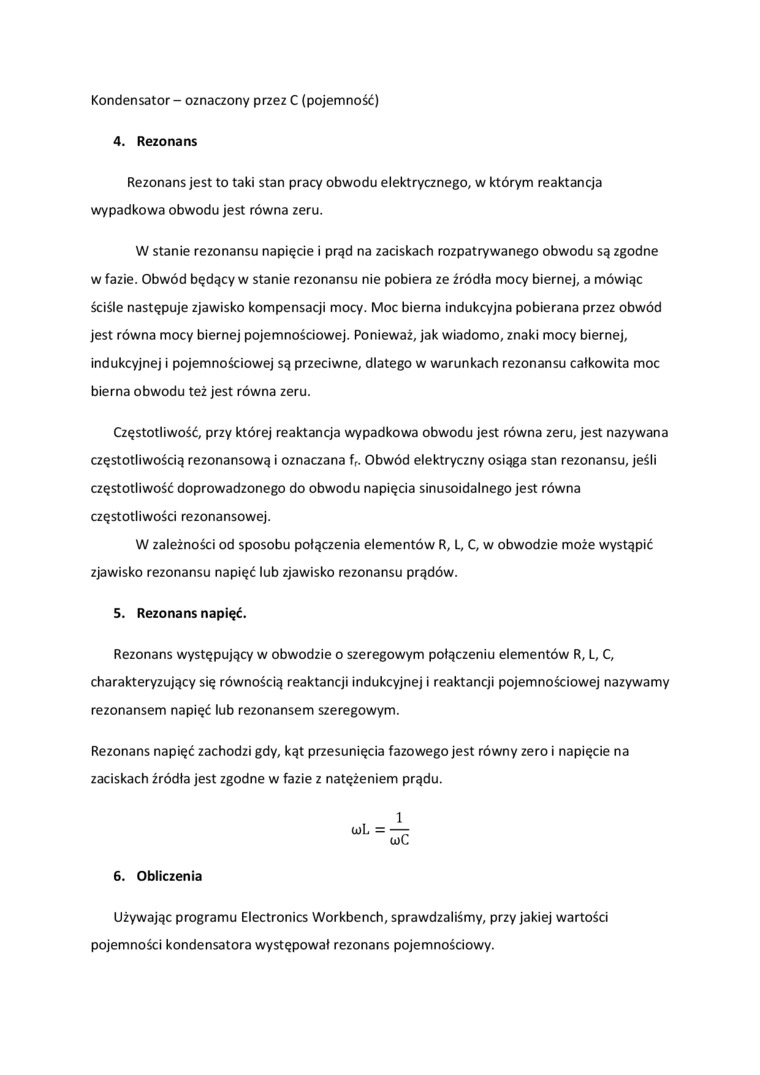

Kondensator - oznaczony przez C (pojemność)

4.    Rezonans

Rezonans jest to taki stan pracy obwodu elektrycznego, w którym reaktancja wypadkowa obwodu jest równa zeru.

W stanie rezonansu napięcie i prąd na zaciskach rozpatrywanego obwodu są zgodne w fazie. Obwód będący w stanie rezonansu nie pobiera ze źródła mocy biernej, a mówiąc ściśle następuje zjawisko kompensacji mocy. Moc bierna indukcyjna pobierana przez obwód jest równa mocy biernej pojemnościowej. Ponieważ, jak wiadomo, znaki mocy biernej, indukcyjnej i pojemnościowej są przeciwne, dlatego w warunkach rezonansu całkowita moc bierna obwodu też jest równa zeru.

Częstotliwość, przy której reaktancja wypadkowa obwodu jest równa zeru, jest nazywana częstotliwością rezonansową i oznaczana f_r. Obwód elektryczny osiąga stan rezonansu, jeśli częstotliwość doprowadzonego do obwodu napięcia sinusoidalnego jest równa częstotliwości rezonansowej.

W zależności od sposobu połączenia elementów R, L, C, w obwodzie może wystąpić zjawisko rezonansu napięć lub zjawisko rezonansu prądów.

5.    Rezonans napięć.

Rezonans występujący w obwodzie o szeregowym połączeniu elementów R, L, C, charakteryzujący się równością reaktancji indukcyjnej i reaktancji pojemnościowej nazywamy rezonansem napięć lub rezonansem szeregowym.

Rezonans napięć zachodzi gdy, kąt przesunięcia fazowego jest równy zero i napięcie na zaciskach źródła jest zgodne w fazie z natężeniem prądu.

1

U)L = —-

wC

6.    Obliczenia

Używając programu Electronics Workbench, sprawdzaliśmy, przy jakiej wartości pojemności kondensatora występował rezonans pojemnościowy.
