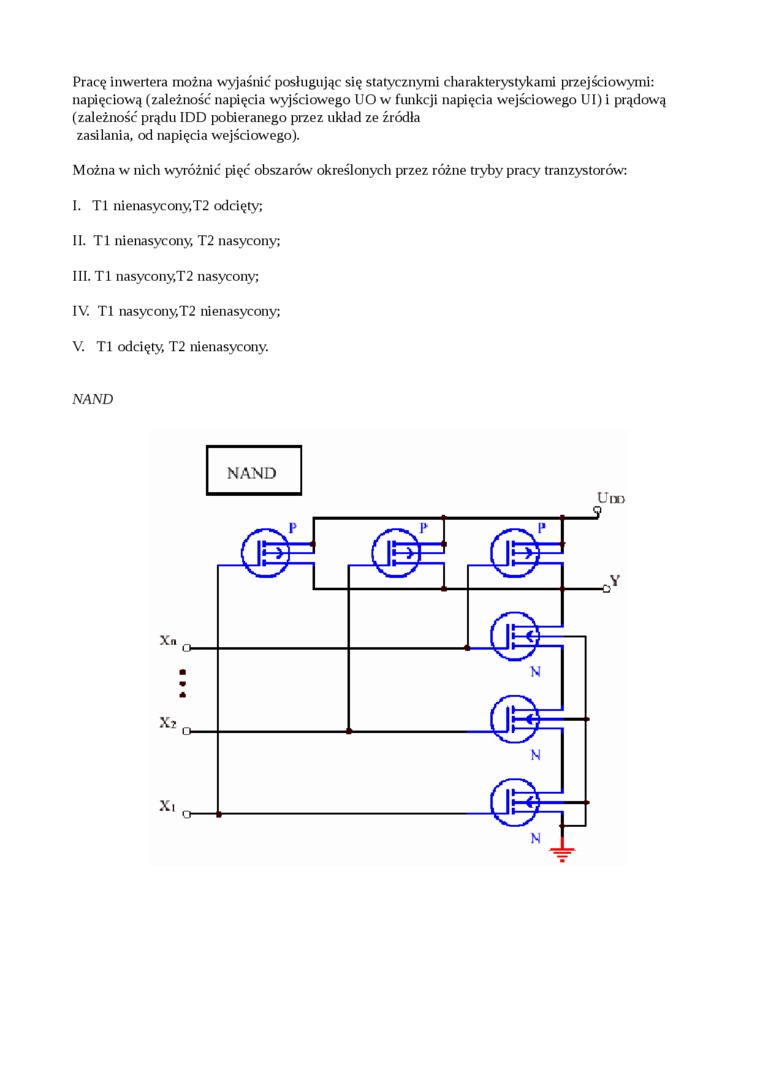

Pracę inwertera można wyjaśnić posługując się statycznymi charakterystykami przejściowymi: napięciową (zależność napięcia wyjściowego UO w funkcji napięcia wejściowego Ul) i prądową (zależność prądu IDD pobieranego przez układ ze źródła zasilania, od napięcia wejściowego).

Można w nich wyróżnić pięć obszarów określonych przez różne tryby pracy tranzystorów:

I.    Tl nienasycony,T2 odcięty;

II.    Tl nienasycony, T2 nasycony;

III.    Tl nasycony,T2 nasycony,

IV.    Tl nasycony,T2 nienasycony;

V.    Tl odcięty, T2 nienasycony.

NAND
