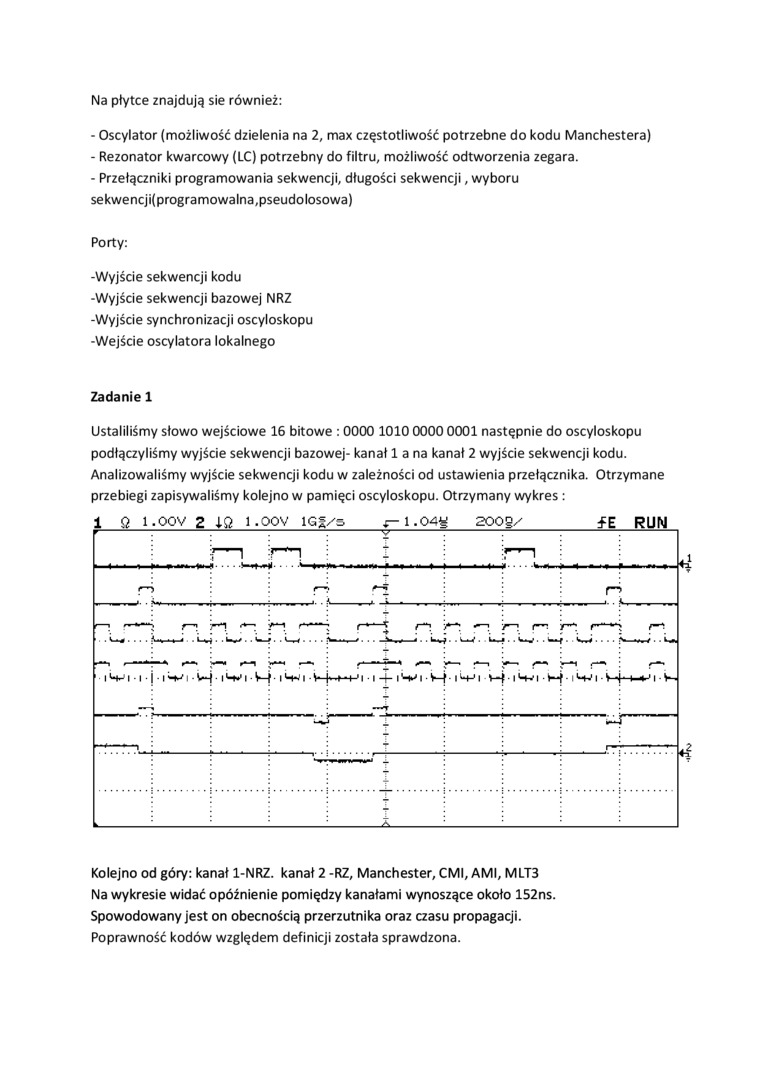

Na ptytce znajdują sie również:

-    Oscylator (możliwość dzielenia na 2, max częstotliwość potrzebne do kodu Manchestera)

-    Rezonator kwarcowy (LC) potrzebny do filtru, możliwość odtworzenia zegara.

-    Przełączniki programowania sekwencji, długości sekwencji, wyboru sekwencji(programowalna,pseudolosowa)

Porty:

-Wyjście sekwencji kodu -Wyjście sekwencji bazowej NRZ -Wyjście synchronizacji oscyloskopu -Wejście oscylatora lokalnego

Zadanie 1

Ustaliliśmy słowo wejściowe 16 bitowe : 0000 1010 0000 0001 następnie do oscyloskopu podłączyliśmy wyjście sekwencji bazowej- kanał 1 a na kanał 2 wyjście sekwencji kodu. Analizowaliśmy wyjście sekwencji kodu w zależności od ustawienia przełącznika. Otrzymane przebiegi zapisywaliśmy kolejno w pamięci oscyloskopu. Otrzymany wykres :

Kolejno od góry: kanał 1-NRZ. kanał 2 -RZ, Manchester, CMI, AMI, MLT3 Na wykresie widać opóźnienie pomiędzy kanałami wynoszące około 152ns. Spowodowany jest on obecnością przerzutnika oraz czasu propagacji. Poprawność kodów względem definicji została sprawdzona.
