^!R2 R₂

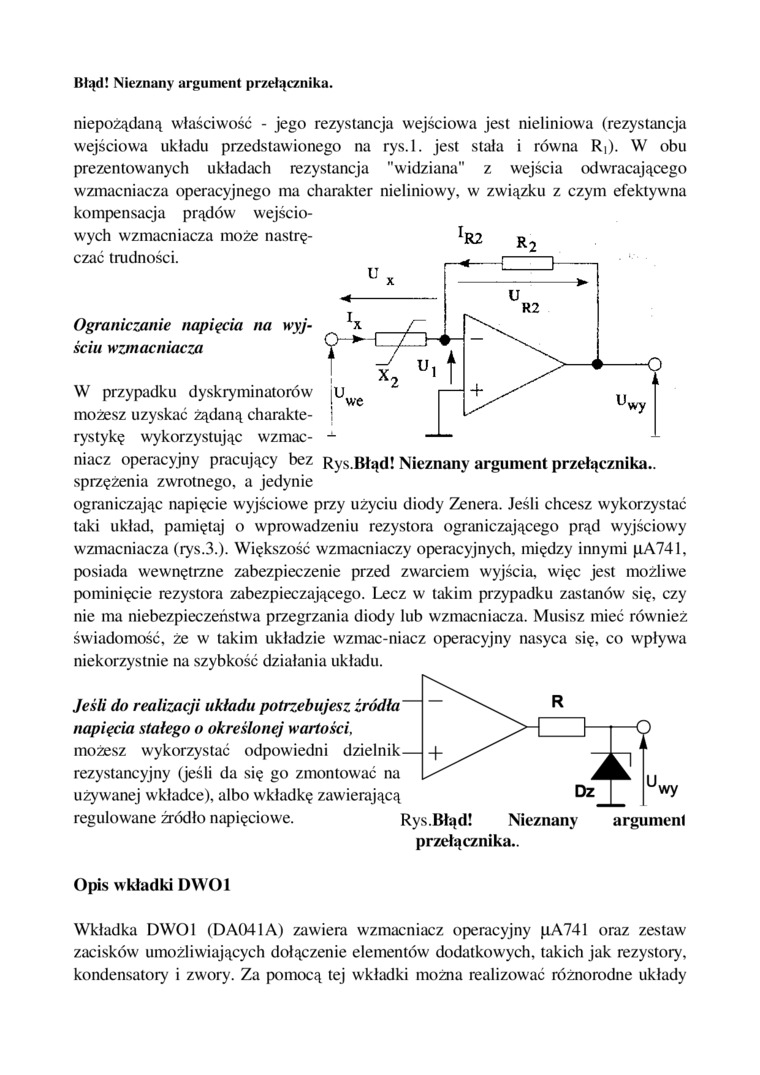

niepożądaną właściwość - jego rezystancja wejściowa jest nieliniowa (rezystancja wejściowa układu przedstawionego na rys.l. jest stała i równa Ri). W obu prezentowanych układach rezystancja "widziana" z wejścia odwracającego wzmacniacza operacyjnego ma charakter nieliniowy, w związku z czym efektywna kompensacja prądów wejściowych wzmacniacza może nastręczać trudności.

Ograniczanie napięcia na wyjściu wzmacniacza

W przypadku dyskryminatorów możesz uzyskać żądaną charakterystykę wykorzystując wzmacniacz operacyjny pracujący bez sprzężenia zwrotnego, a jedynie ograniczając napięcie wyjściowe przy użyciu diody Zenera. Jeśli chcesz wykorzystać taki układ, pamiętaj o wprowadzeniu rezystora ograniczającego prąd wyjściowy wzmacniacza (rys.3.). Większość wzmacniaczy operacyjnych, między innymi pA741, posiada wewnętrzne zabezpieczenie przed zwarciem wyjścia, więc jest możliwe pominięcie rezystora zabezpieczającego. Lecz w takim przypadku zastanów się, czy nie ma niebezpieczeństwa przegrzania diody lub wzmacniacza. Musisz mieć również świadomość, że w takim układzie wzmac-niacz operacyjny nasyca się, co wpływa niekorzystnie na szybkość działania układu.

Nieznany argument

przełącznika..

Jeśli do realizacji układu potrzebujesz źródła napięcia stałego o określonej wartości,

możesz wykorzystać odpowiedni dzielnik--f-

rezystancyjny (jeśli da się go zmontować na używanej wkładce), albo wkładkę zawierającą regulowane źródło napięciowe.    Rys.Błąd!

Opis wkładki DWOI

Wkładka DWOI (DA041A) zawiera wzmacniacz operacyjny pA741 oraz zestaw zacisków umożliwiających dołączenie elementów dodatkowych, takich jak rezystory, kondensatory i zwory. Za pomocą tej wkładki można realizować różnorodne układy
