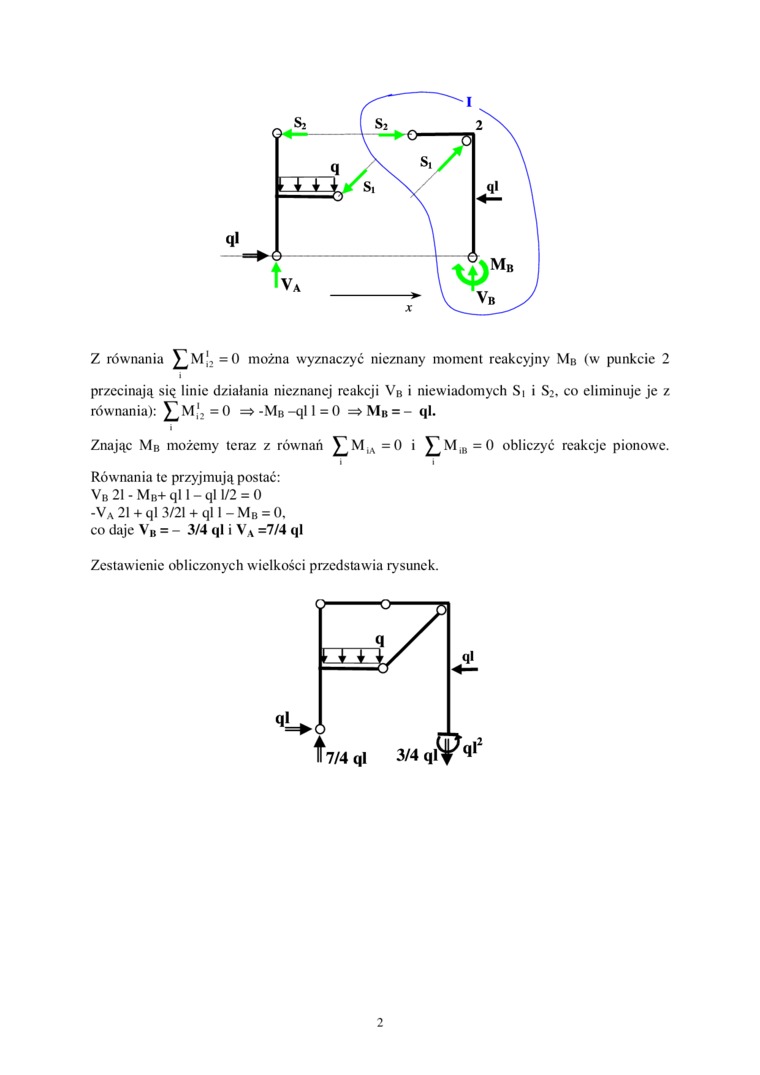

Z równania ^M[, =0 można wyznaczyć nieznany moment reakcyjny M_B (w punkcie 2

i

przecinają się linie działania nieznanej reakcji V_B i niewiadomych Si i S2. co eliminuje je z równania): J^Mj'₂=0 =>-M_B-qll=0 =* M_B = - ql.

i

Znając M_B możemy teraz z równań J\vi_lA =0 i J^M_|B =0 obliczyć reakcje pionowe.

i    i

Równania te przyjmują postać:

V_B 21 - M_b+ ql I — ql 1/2 = 0 -V_A 21 + ql 3/21 + ql 1 - M_B = 0, co daje V_B = - 3/4 ql i V_A =7/4 ql

Zestawienie obliczonych wielkości przedstawia rysunek.
