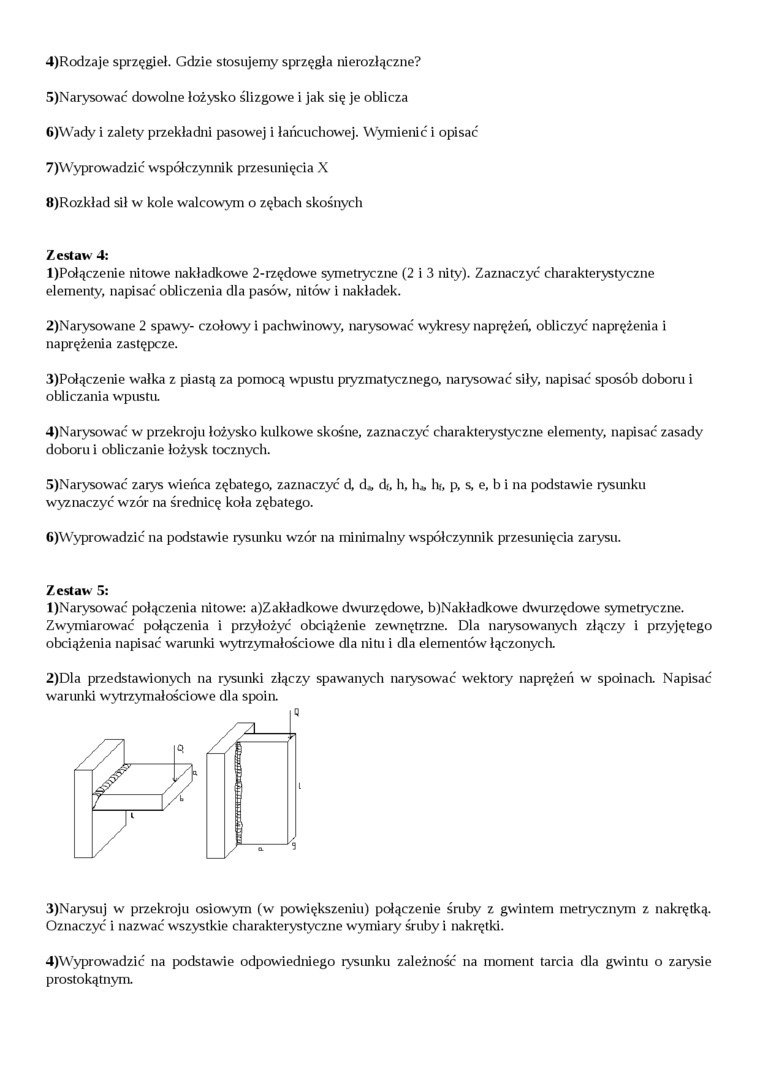

4) Rodzaje sprzęgieł. Gdzie stosujemy sprzęgła nierozłączne?

5) Narysować dowolne łożysko ślizgowe i jak się je oblicza G)Wady i zalety przekładni pasowej i łańcuchowej. Wymienić i opisać

7) Wyprowadzić współczynnik przesunięcia X

8) Rozkład sił w kole walcowym o zębach skośnych

Zestaw 4:

1) Połączenie nitowe nakładkowe 2-rzędowe symetiyczne (2 i 3 ni ty). Zaznaczyć charakterystyczne elementy, napisać obliczenia dla pasów, nitów i nakładek.

2) Narysowane 2 spawy- czołowy i pachwinowy, narysować wykresy naprężeń, obliczyć naprężenia i naprężenia zastępcze.

3) Połączenie wałka z piastą za pomocą wpustu pryzmatycznego, narysować siły, napisać sposób doboru i obliczania wpustu.

4) Narysować w przekroju łożysko kulkowe skośne, zaznaczyć charakterystyczne elementy, napisać zasady doboru i obliczanie łożysk tocznych.

5) Narysować zarys wieńca zębatego, zaznaczyć d, d* df, h, h* lv, p, s, e, b i na podstawie rysunku wyznaczyć wzór na średnicę koła zębatego.

6) Wyprowadzić na podstawie rysunku wzór na minimalny współczynnik przesunięcia zarysu.

Zestaw 3:

1) Narysować połączenia nitowe: a)Zakładkowe dwurzędowe, b)Nakładkowe dwurzędowe symetryczne. Zwymiarować połączenia i przyłożyć obciążenie zewnętrzne. Dla naiysowanych złączy i przyjętego obciążenia napisać warunki wytrzymałościowe dla ni tu i dla elementów łączonych.

2) Dla przedstawionych na rysunki złączy spawanych narysować wektory naprężeń w spoinach. Napisać warunki wytrzymałościowe dla spoin.

3) Narysuj w przekroju osiowym (w powiększeniu) połączenie śruby z gwintem metrycznym z nakrętką. Oznaczyć i nazwać wszystkie charakterystyczne wymiary śruby i nakrętki.

4) Wyprowadzić na podstawie odpowiedniego rysunku zależność na moment tarcia dla gwintu o zarysie prostokątnym.
