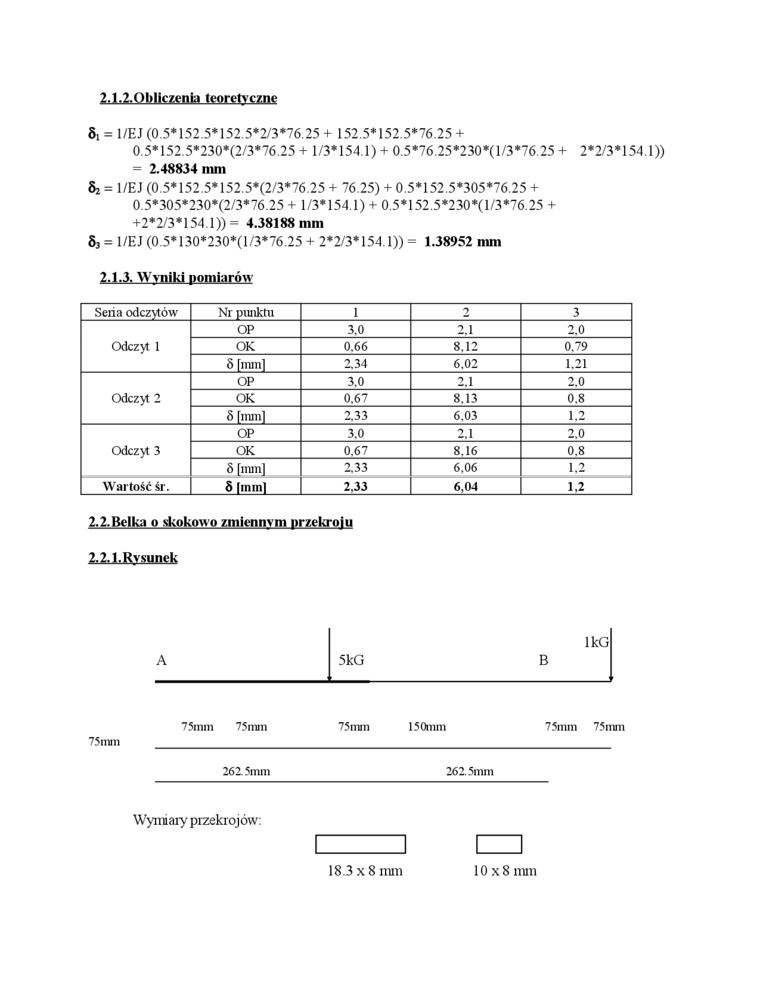

2.1,2,Qblkzenia teoretyczne

8t = 1/EJ (0.5*152.5*152.5*2/3*76.25 + 152 5* 152 5*76.25 +

0.5*152.5*230*(2/3*76.25 + 1/3*154.1) + 0.5*76.25*230*(l/3*76.25 + 2*2/3*154.1)) = 2.48834 mni

82    = 1/EJ (0.5* 152.5* 152.5*(2/3*76.25 + 76.25) + 0.5*152.5*305*76.25 +

0.5*305*230*(2/3*76.25 + 1/3*154.1) + 0.5*152.5*230*(l/3*76.25 +

+2*2/3*154 1))= 4.38188 mm

83    = 1/EJ (0.5*130*230*(l/3*76.25+ 2*2/3*154.1))= 1.38952 mm

2.1.3. Wyniki pomiarów

Seria odczytów	Nr punktu	1	2	3
Odczyt 1	OP	3.0	2.1	2,0
	OK	0.66	8.12	0.79
	8 [mm]	2.34	6.02	1.21
Odczyt 2	OP	3.0	2.1	2.0
	OK	0.67	8.13	0.8
	8 [mm]	2,33	6.03	12
Odczyt 3	OP	3.0	2.1	2.0
	OK	0.67	8.16	0.8
	8 [mm]	2.33	6.06	1 2
Wartość śr.	8 |inin]	2,33	6.04	1,2

2.2.Belka o skokowo zmiennym nrzekrolu

2-2rl. Rysunek

			lkG
A	5kG	B

75mm 75mm

75mm 150mm

75mm 75mm

75mm

262. Smm

10x8 mm

262.5inm

Wymiary przekrojów: 18.3 x 8 mm
