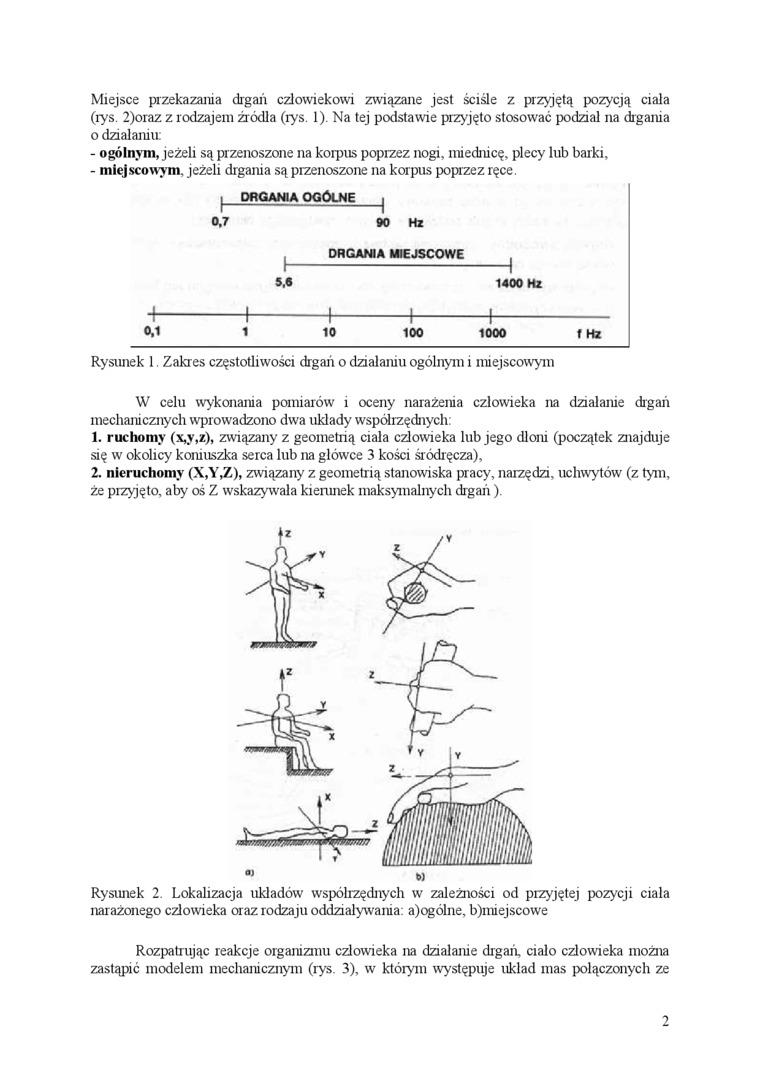

Miejsce przekazania drgań człowiekowi związane jest ściśle z przyjętą pozycją ciała (rys. 2)oraz z rodzajem źródła (rys. 1). Na tej podstawie przyjęto stosować podział na drgania o działaniu:

-    ogólnym, jeżeli są przenoszone na korpus popizez nogi, miednicę, plecy lub barki.

-    miejscowym, jeżeli drgania są przenoszone na korpus poprzez ręce.

| DRGANIA OGÓLNE .

0,7    90    Hz

DRGANIA MIEJSCOWE    ^

5.0    1400 Hz

0,1    1    10    100    1000    f Hz

Rysunek l. Zakres częstotliwości drgań o działaniu ogólnym i miejscowym

W celu wykonania pomiarów i oceny narażenia człowieka na działanie drgań mechanicznych wprowadzono dwa układy współrzędnych:

1.    ruchomy (x,y,z), związany z geometrią ciała człowieka lub jego dłoni (początek znajduje się w okolicy koniuszka serca lub na główce 3 kości śródręcza),

2.    nieruchomy (X,Y,Z), związany z geometrią stanowiska pracy, narzędzi, uchwytów (z tym, że przyjęto, aby oś Z wskazywała kierunek maksymalnych drgań).

Rysunek 2. Lokalizacja układów współrzędnych w zależności od przyjętej pozycji ciała narażonego człowieka oraz rodzaju oddziaływania: ajogólne, bjmiejscowe

Rozpatrując reakcje organizmu człowieka na działanie drgań, ciało człowieka można zastąpić modelem mechanicznym (rys. 3), w którym występuje układ mas połączonych ze
