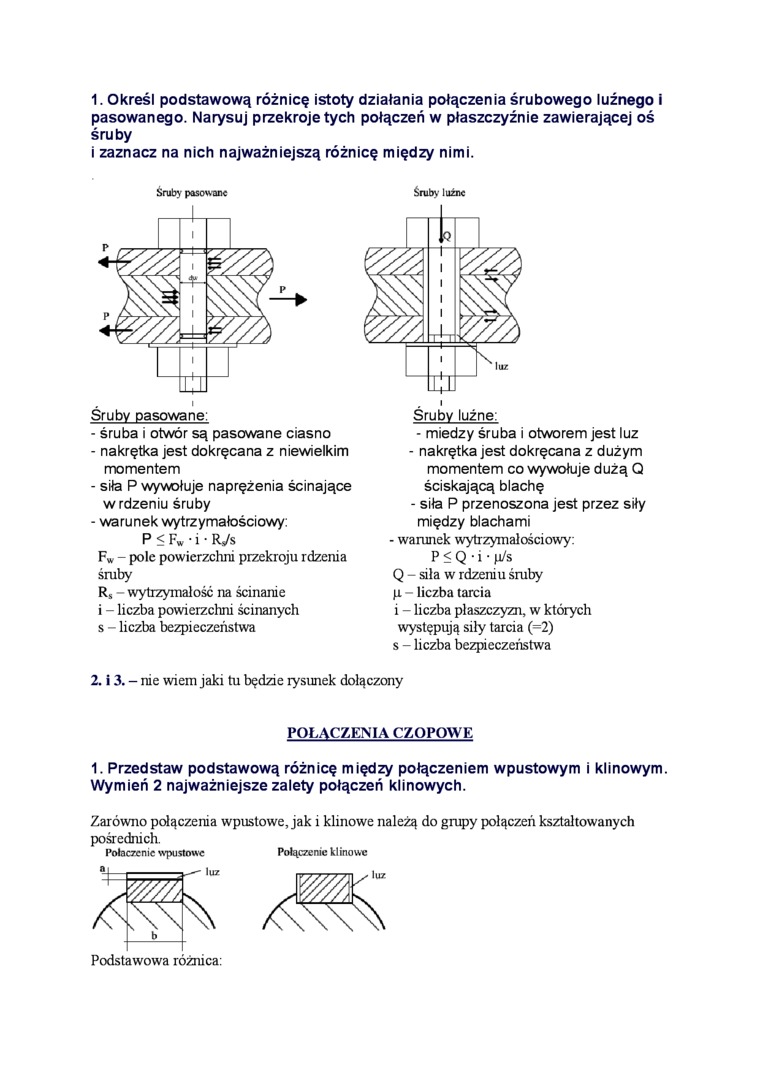

1. Określ podstawową różnicę istoty działania połączenia śrubowego luźnego i pasowanego. Narysuj przekroje tych połączeń w płaszczyźnie zawierającej oś śruby

i zaznacz na nich najważniejszą różnicę między nimi.

Śruby pasowane    Śruby luźne

Śruby pasowane:

-    śruba i otwór są pasowane ciasno

-    nakrętka jest dokręcana z niewielkim momentem

-    siła P wywołuje naprężenia ścinające w rdzeniu śruby

-    warunek wytrzymałościowy:

P < F„ • i • Rs/s

F_w - pole powierzchni przekroju rdzenia śruby

R_s - wytrzymałość na ścinanie i - liczba powierzchni ścinanych s - liczba bezpieczeństwa

- miedzy śruba i otworem jest luz

-    nakrętka jest dokręcana z dużym

momentem co wywołuje dużą Q ściskającą blachę

-    siła P przenoszona jest przez siły między blachami

- warunek wytrzymałościowy:

P < Q • i • p/s Q - siła w rdzeniu śruby |l - liczba tarcia

i - liczba płaszczyzn, w których występują siły tarcia (=2) s - liczba bezpieczeństwa

2. i 3. - nie wiem jaki tu będzie rysunek dołączony

POŁĄCZENIA CZOPOWE

1. Przedstaw podstawową różnicę między połączeniem wpustowym i klinowym. Wymień 2 najważniejsze zalety połączeń klinowych.

Zarówno połączenia wpustowe, jak i klinowe należą do grupy połączeń kształtowanych pośrednich.

Potoczenie wpustowe    Połączenie klinów®

Podstawowa różnica:
