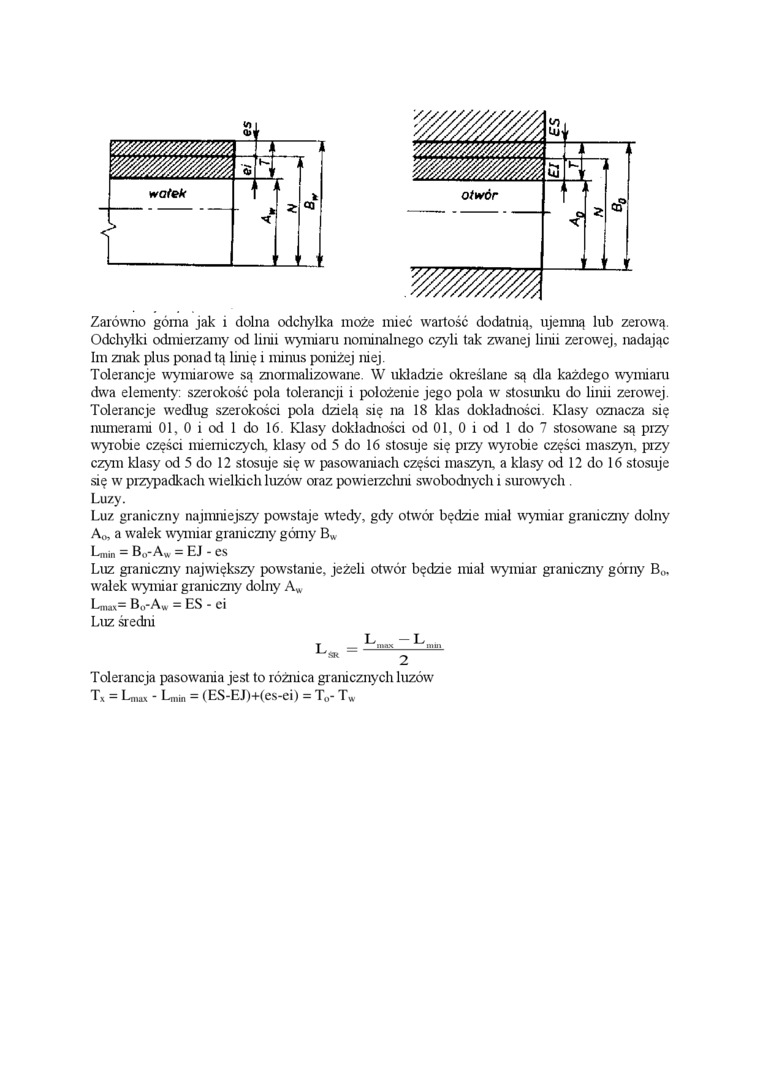

Zarówno górna jak i dolna odchyłka może mieć wartość dodatnią, ujemną lub zerową. Odchyłki odmierzamy od linii wymiaru nominalnego czyli tak zwanej linii zerowej, nadając Im znak plus ponad tą linię i minus poniżej niej.

Tolerancje wymiarowe są znormalizowane. W układzie określane są dla każdego wymiaru dwa elementy: szerokość pola tolerancji i położenie jego pola w stosunku do linii zerowej. Tolerancje według szerokości pola dzielą się na 18 klas dokładności. Klasy oznacza się numerami 01, 0 i od 1 do 16. Klasy dokładności od 01, 0 i od 1 do 7 stosowane są przy wyrobie części mierniczych, klasy od 5 do 16 stosuje się przy wyrobie części maszyn, przy czym klasy od 5 do 12 stosuje się w pasowaniach części maszyn, a klasy od 12 do 16 stosuje się w przypadkach wielkich luzów oraz powierzchni swobodnych i surowych .

Luzy.

Luz graniczny najmiuejszy powstaje wtedy, gdy otwór będzie miał wymiar graniczny dolny A_t„ a wałek wymiar graniczny górny B*

Linin — B₀-A_w — EJ - es

Luz graniczny największy powstanie, jeżeli otwór będzie miał wymiar graniczny górny Bo. wałek wymiar graniczny dolny A_w Lmax= Bo-A_w = ES - ci Luz średni

Tolerancja pasowania jest to różnica gr anicznych luzów T_x — Lnm - L_mj_n — (ES-EJ)+(es-ei) — T_e- T_w
