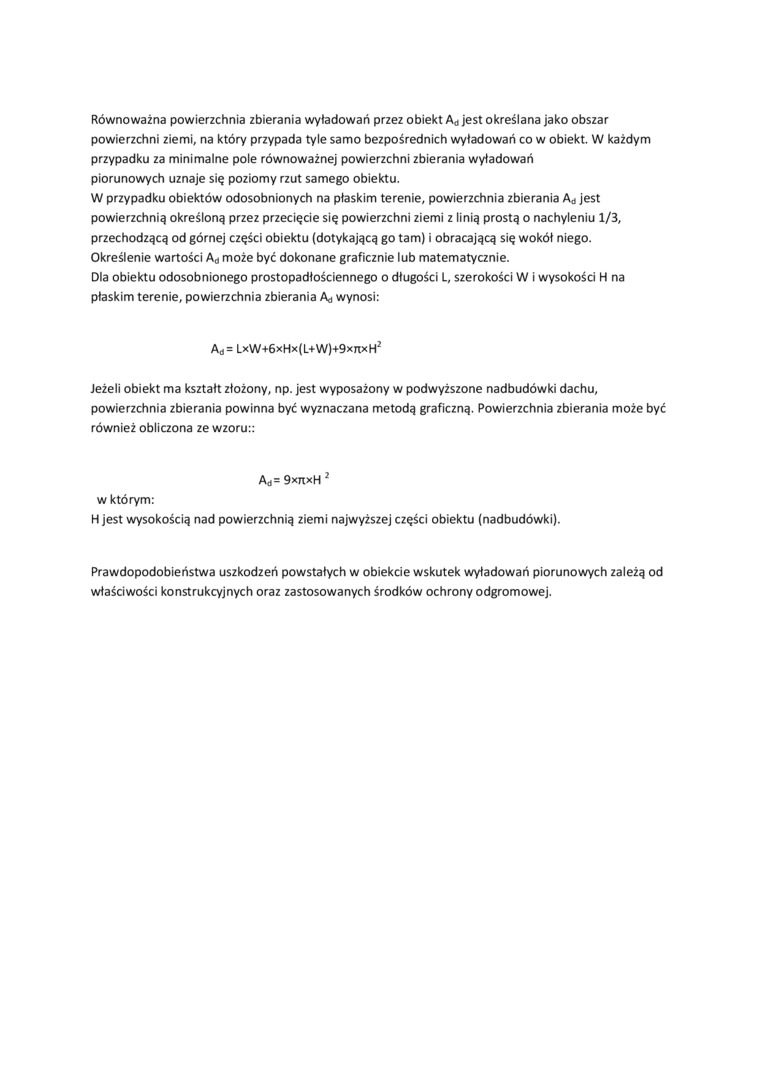

Równoważna powierzchnia zbierania wyładowań przez obiekt Ad jest określana jako obszar powierzchni ziemi, na który przypada tyle samo bezpośrednich wyładowań co w obiekt. W każdym przypadku za minimalne pole równoważnej powierzchni zbierania wyładowań piorunowych uznaje się poziomy rzut samego obiektu.

W przypadku obiektów odosobnionych na płaskim terenie, powierzchnia zbierania Ad jest powierzchnią określoną przez przecięcie się powierzchni ziemi z linią prostą o nachyleniu 1/3, przechodzącą od górnej części obiektu (dotykającą go tam) i obracającą się wokół niego.

Określenie wartości Ad może być dokonane graficznie lub matematycznie.

Dla obiektu odosobnionego prostopadłościennego o długości L, szerokości W i wysokości H na płaskim terenie, powierzchnia zbierania A* wynosi:

Ad= LxW+6xHx(L+W)+9xnxH2

Jeżeli obiekt ma kształt złożony, np. jest wyposażony w podwyższone nadbudówki dachu, powierzchnia zbierania powinna być wyznaczana metodą graficzną. Powierzchnia zbierania może być również obliczona ze wzoru::

Ad= 9xnxH 2

w którym:

H jest wysokością nad powierzchnią ziemi najwyższej części obiektu (nadbudówki).

Prawdopodobieństwa uszkodzeń powstałych w obiekcie wskutek wyładowań piorunowych zależą od właściwości konstrukcyjnych oraz zastosowanych środków ochrony odgromowej.
