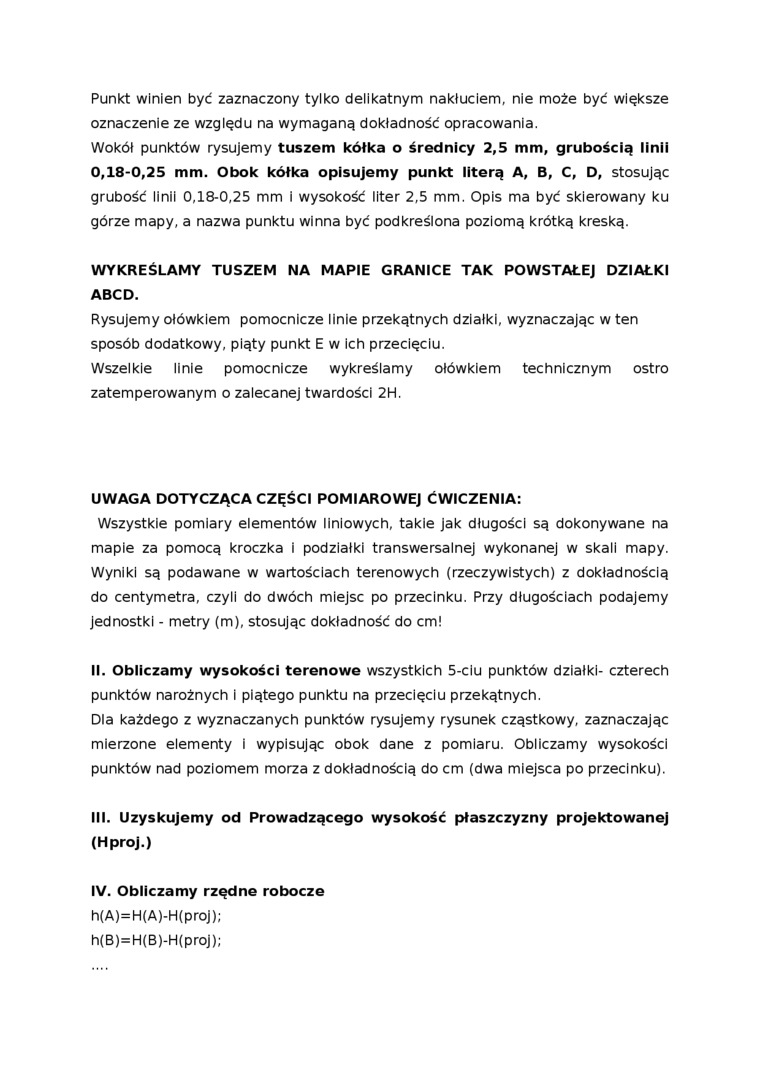

Punkt winien być zaznaczony tylko delikatnym nakłuciem, nie może być większe oznaczenie ze względu na wymaganą dokładność opracowania.

Wokół punktów rysujemy tuszem kółka o średnicy 2,5 mm, grubością linii 0,18-0,25 mm. Obok kółka opisujemy punkt literą A, B, C, D, stosując grubość linii 0,18-0,25 mm i wysokość liter 2,5 mm. Opis ma być skierowany ku górze mapy, a nazwa punktu winna być podkreślona poziomą krótką kreską.

WYKREŚLAMY TUSZEM NA MAPIE GRANICE TAK POWSTAŁEJ DZIAŁKI ABCD.

Rysujemy ołówkiem pomocnicze linie przekątnych działki, wyznaczając w ten sposób dodatkowy, piąty punkt E w ich przecięciu.

Wszelkie linie pomocnicze wykreślamy ołówkiem technicznym ostro zatemperowanym o zalecanej twardości 2H.

UWAGA DOTYCZĄCA CZĘŚCI POMIAROWEJ ĆWICZENIA:

Wszystkie pomiary elementów liniowych, takie jak długości są dokonywane na mapie za pomocą kroczka i podziałki transwersalnej wykonanej w skali mapy. Wyniki są podawane w wartościach terenowych (rzeczywistych) z dokładnością do centymetra, czyli do dwóch miejsc po przecinku. Przy długościach podajemy jednostki - metry (m), stosując dokładność do cm!

II.    Obliczamy wysokości terenowe wszystkich 5-clu punktów działki- czterech punktów narożnych i piątego punktu na przecięciu przekątnych.

Dla każdego z wyznaczanych punktów rysujemy rysunek cząstkowy, zaznaczając mierzone elementy i wypisując obok dane z pomiaru. Obliczamy wysokości punktów nad poziomem morza z dokładnością do cm (dwa miejsca po przecinku).

III.    Uzyskujemy od Prowadzącego wysokość płaszczyzny projektowanej (Hproj.)

IV.    Obliczamy rzędne robocze

h(A)=H(A)-H(proj);

h(B)=H(B)-H(proj);
