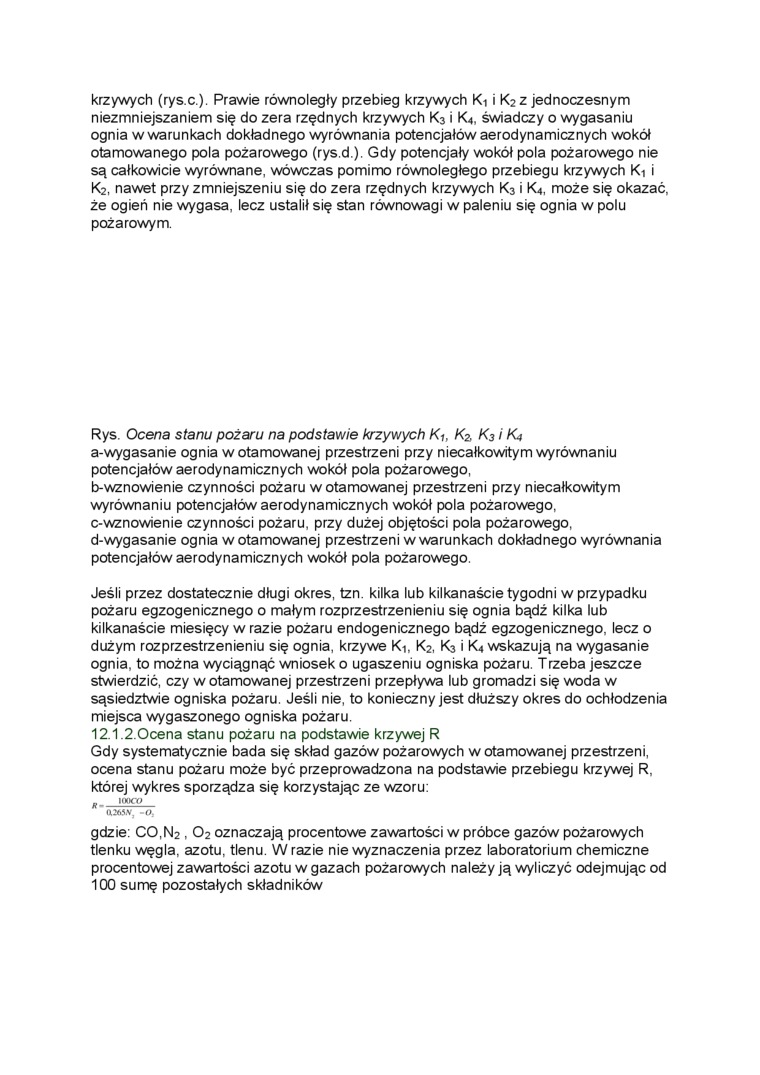

krzywych (rys.c.). Prawie równoległy przebieg krzywych Ki i K2 z jednoczesnym niezmniejszaniem się do zera rzędnych krzywych K3 i K4, świadczy o wygasaniu ognia w warunkach dokładnego wyrównania potencjałów aerodynamicznych wokół otamowanego pola pożarowego (rys.d.). Gdy potencjały wokół pola pożarowego nie są całkowicie wyrównane, wówczas pomimo równoległego przebiegu krzywych Ki i K2, nawet przy zmniejszeniu się do zera rzędnych krzywych K3 i K4, może się okazać, że ogień nie wygasa, lecz ustalił się stan równowagi w paleniu się ognia w polu pożarowym.

Rys. Ocena stanu pożaru na podstawie krzywych K1t Kz K3 i K4 a-wygasanie ognia wotamowanej przestrzeni przy niecałkowitym wyrównaniu potencjałów aerodynamicznych wokół pola pożarowego, b-wznowienie czynności pożaru w otamowanej przestrzeni przy niecałkowitym wyrównaniu potencjałów aerodynamicznych wokół pola pożarowego, c-wznowienie czynności pożaru, przy dużej objętości pola pożarowego, d-wygasanie ognia wotamowanej przestrzeni w warunkach dokładnego wyrównania potencjałów aerodynamicznych wokół pola pożarowego.

Jeśli przez dostatecznie długi okres, tzn. kilka lub kilkanaście tygodni w przypadku pożaru egzogenicznego o małym rozprzestrzenieniu się ognia bądź kilka lub kilkanaście miesięcy w razie pożaru endogenicznego bądź egzogenicznego, lecz o dużym rozprzestrzenieniu się ognia, krzywe Ki, K2, K3 i K4 wskazują na wygasanie ognia, to można wyciągnąć wniosek o ugaszeniu ogniska pożaru. Trzeba jeszcze stwierdzić, czy w otamowanej przestrzeni przepływa lub gromadzi się woda w sąsiedztwie ogniska pożaru. Jeśli nie, to konieczny jest dłuższy okres do ochłodzenia miejsca wygaszonego ogniska pożaru.

12.1.2.0cena stanu pożaru na podstawie krzywej R

Gdy systematycznie bada się skład gazów pożarowych w otamowanej przestrzeni, ocena stanu pożaru może być przeprowadzona na podstawie przebiegu krzywej R, której wykres sporządza się korzystając ze wzoru:

K »OOCP a265.V, -o,

gdzie: CO,N2 , O2 oznaczają procentowe zawartości w próbce gazów pożarowych tlenku węgla, azotu, tlenu. W razie nie wyznaczenia przez laboratorium chemiczne procentowej zawartości azotu w gazach pożarowych należy ją wyliczyć odejmując od 100 sumę pozostałych składników
