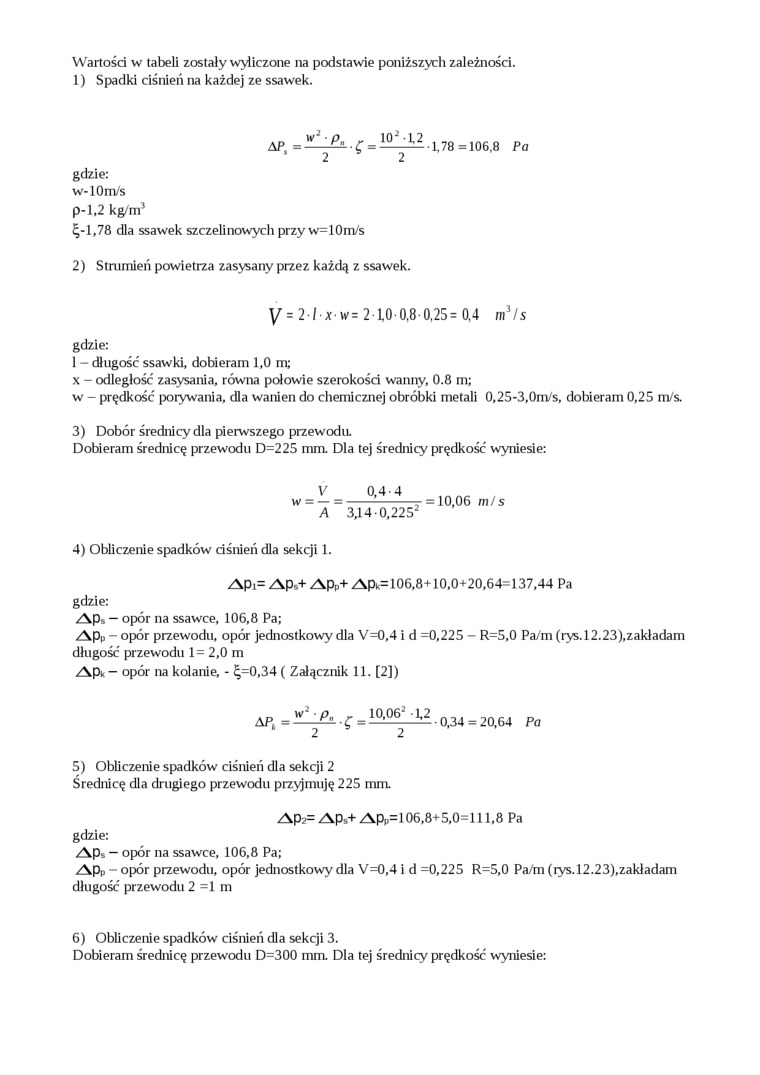

Wartości w tabeli zostały wyliczone na podstawie poniższych zależności.

1) Spadki ciśnień na każdej ze ssawek.

Pa

AP, = ^{W Pa} -ę = ^{10 1,2}-U8 =106.8

gdzie: w-lOm/s p-1,2 kg/m³

£-1,78 dla ssawek szczelinowych przy w=10m/s

2) Stnimień powietrza zasysany przez każdą z ssawek.

y = 2 / x w= 2 LO 0,8 0,25= 0,4 m³/s

gdzie:

1 - długość ssaw ki, dobieram 1,0 m;

x - odległość zasysania, równa połowie szerokości wanny, 0.8 m;

w - prędkość porywania, dla wanien do chemicznej obróbki metali 0,25-3,0m/s, dobieram 0,25 m/s.

3) Dobór średnicy dla pierwszego przewodu.

Dobieram średnicę przewodu D=225 mm. Dla tej średnicy prędkość wyniesie:

w

V_

~A

0,4-4

3,14-0,22 5²

= 10,06 m/s

4) Obliczenie spadków ciśnień dla sekcji 1.

APi= Ap_s+ Ap_P+ APk= 106,8+10,0+20,64= 137,44 Pa

gdzie:

Ap_s - opór na ssawce, 106,8 Pa;

Ap_P - opór przewodu, opór jednostkowy dla V=0,4 i d =0,225 - R=5,0 Pa/m (rys.12.23),zakładam długość przewodu 1= 2,0 m

APk - opór na kolanie, - £=0,34 ( Załącznik 11. [2])

2 * 2

5) Obliczenie spadków ciśnień dla sekcji 2 Średnicę dla drugiego przewodu przyjmuję 225 mm.

Ap2= A.p_s+Z^p_p= 106,8+ 5,0=111,8 Pa

gdzie:

APs — opór na ssawce, 106,8 Pa;

Ap_P - opór przewodu, opór jednostkowy dla V=0,4 i d =0,225 R=5,0 Pa/m (rys.l2.23),zakładam długość przewodu 2 =1 m

6) Obliczenie spadków ciśnień dla sekcji 3.

Dobieram średnicę przewodu D=300 mm. Dla tej średnicy prędkość wyniesie:
