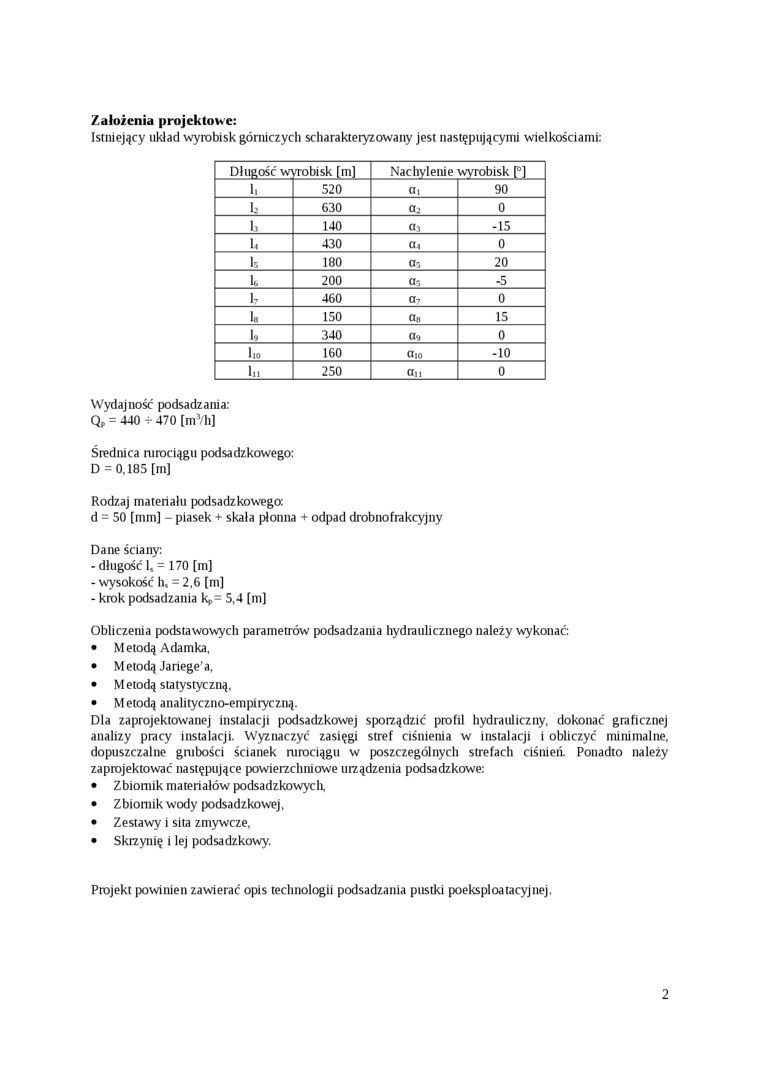

Założenia projektowe:
Istniejący układ wyrobisk górniczych scharakteryzowany jest następującymi wielkościami:
Długość w> |
^robisk [m] |
Nachylenie wyrobisk [°] | |
i, |
520 |
ai |
90 |
12 |
630 |
a2 |
0 |
i, |
140 |
03 |
-15 |
L, |
430 |
04 |
0 |
ls |
180 |
Os |
20 |
u |
200 |
a5 |
-5 |
1, |
460 |
a7 |
0 |
Ib |
150 |
0« |
15 |
U |
340 |
09 |
0 |
lio |
160 |
O10 |
-10 |
In |
250 |
Ou |
0 |
Wydajność podsadzania:
QP = 440 * 470 [m3/h]
Średnica rurociągu podsadzkowego:
D = 0.185 [m]
Rodzaj materiału podsadzkowego:
d = 50 [mm] - piasek + skała płonna + odpad drobnofrakcyjny
Dane ściany:
-długość 1, = 170 [m]
- wysokość h» = 2.6 [m]
- krok podsadzania k,,= 5.4 [m]
Obliczenia podstawowych parametrów podsadzania hydraulicznego należy wykonać:
• Metodą Adamka,
• Metodą Jariege’a.
• Metodą statystyczną.
• Metodą anałityczno-empiryczną.
Dla zaprojektowanej instalacji podsadzkowej sporządzić profil hydrauliczny, dokonać graficznej analizy pracy instalacji. Wyznaczyć zasięgi stref ciśnienia w instalacji i obliczyć minimalne, dopuszczalne grubości ścianek rurociągu w poszczególnych strefach ciśnień. Ponadto należy zaprojektować następujące powierzchniowe urządzenia podsadzkowe:
• Zbiornik materiałów podsadzkowych,
• Zbiornik wody podsadzkowej,
• Zestawy i sita zmywcze,
• Skrzynię i lej podsadzkowy.
Projekt powinien zawierać opis technologii podsadzania pustki poeksploatacyjnej.
