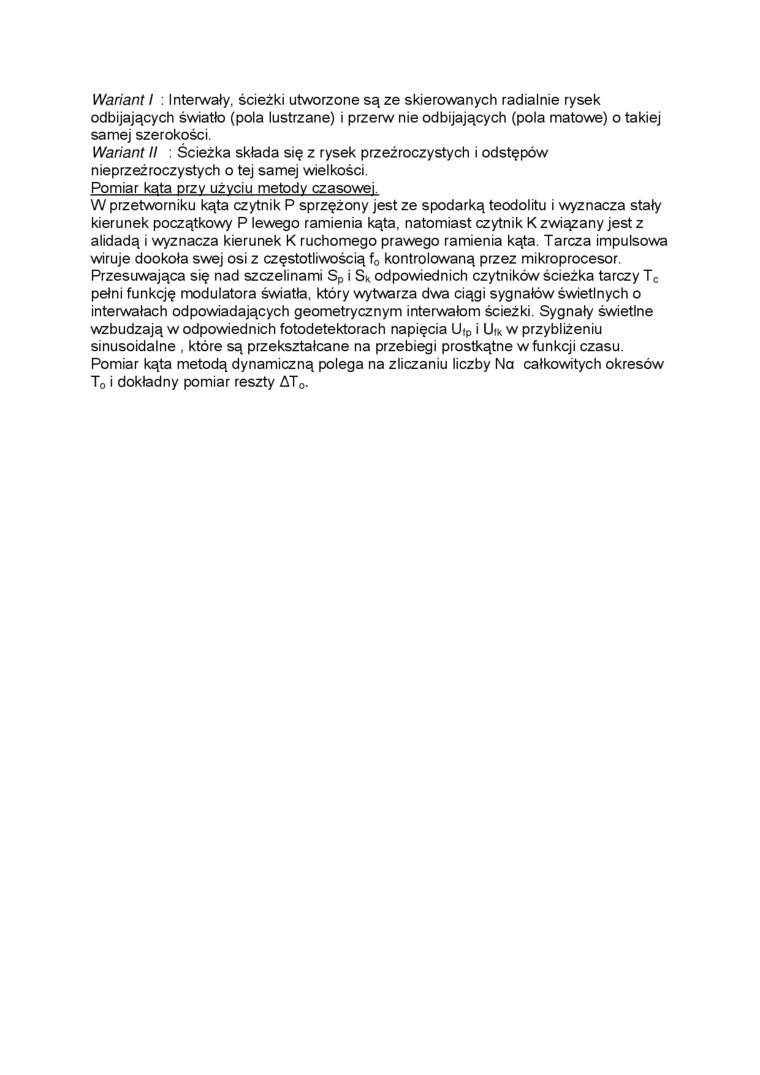

Wariant I : Interwały, ścieżki utworzone są ze skierowanych radialnie rysek odbijających światło (pola lustrzane) i przerw nie odbijających (pola matowe) o takiej samej szerokości.

Wariant II : Ścieżka składa się z rysek przeźroczystych i odstępów nieprzeźroczystych o tej samej wielkości.

Pomiar kata przy użyciu metody czasowej.

W przetworniku kąta czytnik P sprzężony jest ze spodarką teodolitu i wyznacza stały kierunek początkowy P lewego ramienia kąta, natomiast czytnik K związany jest z alidadą i wyznacza kierunek K ruchomego prawego ramienia kąta. Tarcza impulsowa wiruje dookoła swej osi z częstotliwością f₀ kontrolowaną przez mikroprocesor. Przesuwająca się nad szczelinami S_p i Sk odpowiednich czytników ścieżka tarczy T_c pełni funkcję modulatora światła, który wytwarza dwa ciągi sygnałów świetlnych o interwałach odpowiadających geometrycznym interwałom ścieżki. Sygnały świetlne wzbudzają w odpowiednich fotodetektorach napięcia Ui_p i Uik w przybliżeniu sinusoidalne , które są przekształcane na przebiegi prostkątne wfunkcji czasu. Pomiar kąta metodą dynamiczną polega na zliczaniu liczby Na całkowitych okresów T₀ i dokładny pomiar reszty AT₀.
