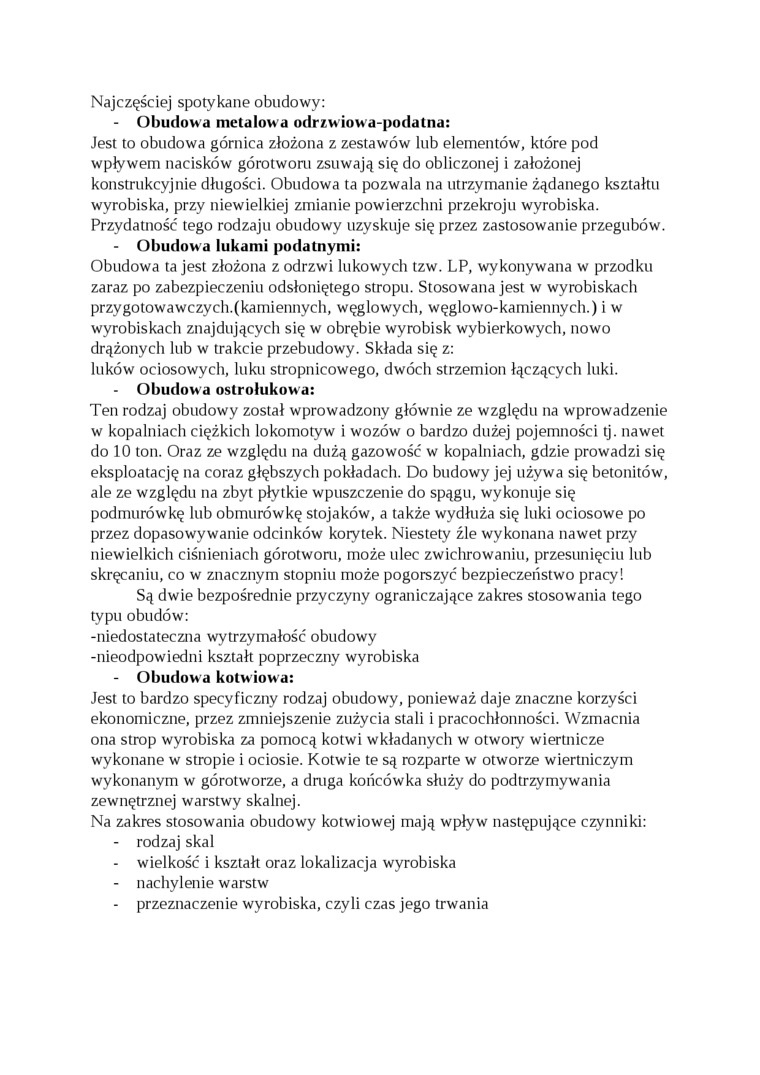

Najczęściej spotykane obudowy:

-    Obudowa metalow a odrzwiowa-podatna:

Jest to obudowa górnica złożona z zestawów lub elementów, które pod wpływem nacisków górotworu zsuwają się do obliczonej i założonej konstrukcyjnie długości. Obudowa ta pozwala na utrzymanie żądanego kształtu wyrobiska, przy niewielkiej zmianie powierzchni przekroju wyrobiska. Przydatność tego rodzaju obudowy uzyskuje się przez zastosowanie przegubów.

-    Obudowa lukami podatnymi:

Obudowa ta jest złożona z odrzwi lukowych tzw. LP, wykonywana w przodku zaraz po zabezpieczeniu odsłoniętego stropu. Stosowana jest w wyrobiskach przygotowawczych.(kamiennych, węglowych, węglowo-kamiennych.) i w wyrobiskach znajdujących się w obrębie wyrobisk wybierkowych, nowo drążonych lub w trakcie przebudowy. Składa się z: luków ociosowych, luku stropnicowego, dwóch strzemion łączących luki.

-    Obudowa ostrołukowa:

Ten rodzaj obudowy został wprowadzony głównie ze względu na wprowadzenie w kopalniach ciężkich lokomotyw i wozów o bardzo dużej pojemności tj. nawet do 10 ton. Oraz ze względu na dużą gazowość w kopalniach, gdzie prowadzi się eksploatację na coraz głębszych pokładach. Do budowy jej używa się betonitów, ale ze względu na zbyt płytkie wpuszczenie do spągu, wykonuje się podmurówkę lub obmurówkę stojaków, a także wydłuża się luki ociosowe po przez dopasowywanie odcinków korytek. Niestety źle wykonana nawet przy niewielkich ciśnieniach górotworu, może ulec zwichrowaniu, przesunięciu lub skręcaniu, co w znacznym stopniu może pogorszyć bezpieczeństwo pracy!

Są dwie bezpośrednie przyczyny ograniczające zakres stosowania tego typu obudów:

-niedostateczna wytrzymałość obudowy -nieodpowiedni kształt poprzeczny wyrobiska

-    Obudowa kolwiowa:

Jest to bardzo specyficzny rodzaj obudowy, ponieważ daje znaczne korzyści ekonomiczne, przez zmniejszenie zużycia stali i pracochłonności. Wzmacnia ona strop wyrobiska za pomocą kotwi wkładanych w otwoiy wiertnicze wykonane w stropie i ociosie. Kotwie te są rozparte w otworze wiertniczym wykonanym w górotworze, a druga końcówka służy do podtrzymywania zewnętrznej warstwy skalnej.

Na zakres stosowania obudowy kotwiowej mają wpływ następujące czynniki:

-    rodzaj skal

-    wielkość i kształt oraz lokalizacja wyrobiska

-    nachylenie warstw

-    przeznaczenie wyrobiska, czyli czas jego trwania
