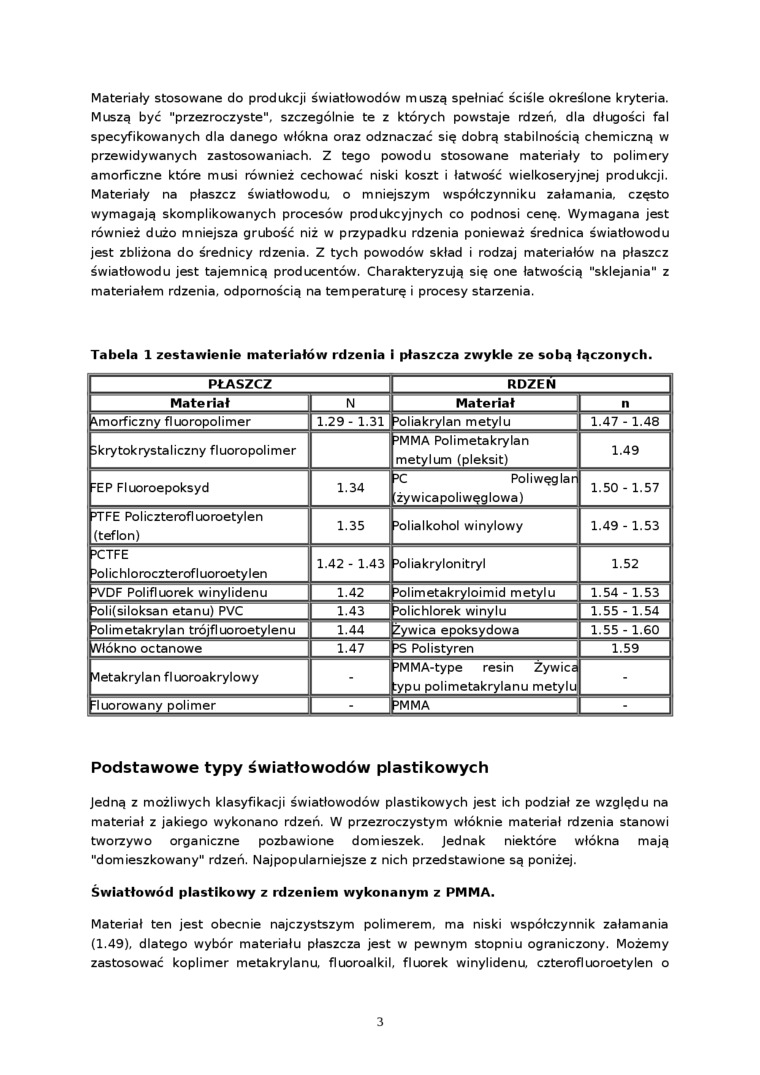

Materiały stosowane do produkcji światłowodów muszą spełniać ściśle określone kryteria. Muszą być "przezroczyste", szczególnie te z których powstaje rdzeń, dla długości fal specyfikowanych dla danego włókna oraz odznaczać się dobrą stabilnością chemiczną w przewidywanych zastosowaniach. Z tego powodu stosowane materiały to polimery amorficzne które musi również cechować niski koszt i łatwość wielkoseryjnej produkcji. Materiały na płaszcz światłowodu, o mniejszym współczynniku załamania, często wymagają skomplikowanych procesów produkcyjnych co podnosi cenę. Wymagana jest również dużo mniejsza grubość niż w przypadku rdzenia ponieważ średnica światłowodu jest zbliżona do średnicy rdzenia. Z tych powodów skład i rodzaj materiałów na płaszcz światłowodu jest tajemnicą producentów. Charakteryzują się one łatwością "sklejania" z materiałem rdzenia, odpornością na temperaturę i procesy starzenia.

Tabela 1 zestawienie materiałów rdzenia i płaszcza zwykle ze sobą łączonych.

PŁASZCZ

RDZEŃ

Materiał

N

Materiał

n

Amorficzny fluoropolimer

1.29 - 1.31

poliakrylan metylu

1.47 - 1.48

śkrytokrystaliczny fluoropolimer

3MMA Polimetakrylan metylum (pleksit)

1.49

:EP Fluoroepoksyd

1.34

3C Poliwęglar żywicapoliwęglowa)

1.50 - 1.57

3TFE Policzterofluoroetylen (teflon)

1.35

polialkohol winylowy

1.49 - 1.53

PCTFE

polichloroczterofluoroetylen

1.42 - 1.43

poliakrylonitryl

1.52

p\/DF Polifluorek winylidenu

1.42

polimetakryloimid metylu

1.54 - 1.53

3oli(siloksan etanu) PVC

1.43

Polichlorek winylu

1.55-1.54

polimetakrylan trójfluoroetylenu

1.44

Żywica epoksydowa

1.55-1.60

N\ókno octanowe

1.47

PS Polistyren

1.59

4etakrylan fluoroakrylowy

-

PMMA-type resin Zywicć :ypu polimetakrylanu metylu

:luorowany polimer

-

PMMA

-

Podstawowe typy światłowodów plastikowych

Jedną z możliwych klasyfikacji światłowodów plastikowych jest ich podział ze względu na materiał z jakiego wykonano rdzeń. W przezroczystym włóknie materiał rdzenia stanowi tworzywo organiczne pozbawione domieszek. Jednak niektóre włókna mają "domieszkowany" rdzeń. Najpopularniejsze z nich przedstawione są poniżej.

Światłowód plastikowy z rdzeniem wykonanym z PMMA.

Materiał ten jest obecnie najczystszym polimerem, ma niski współczynnik załamania (1.49), dlatego wybór materiału płaszcza jest w pewnym stopniu ograniczony. Możemy zastosować koplimer metakrylanu, fluoroalkil, fluorek winylidenu, czterofluoroetylen o

3
