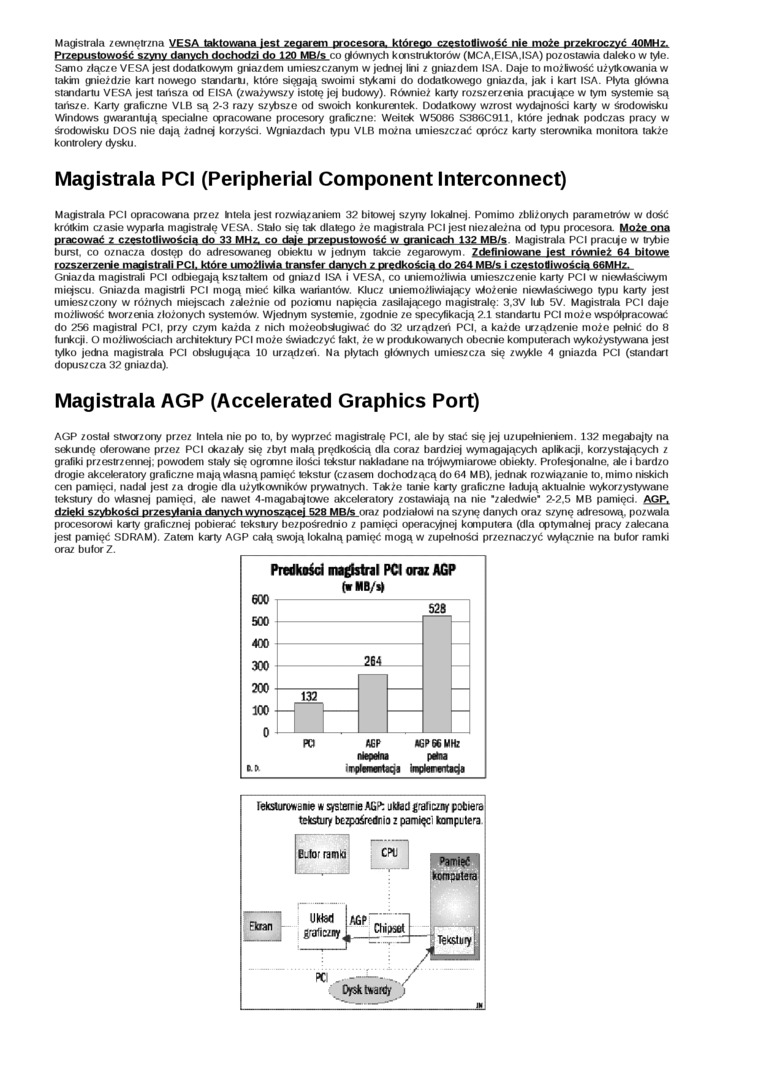

Magistrala zewnętrzna VESA taktowana jest zegarem procesora, którego częstotliwość nie może przekroczyć 40MHz. Przepustowość szyny danych dochodzi do 120 MB/s co Równych konstruktorów (MCA.EISA.ISA) pozostawia daleko w tyle. Samo złącze VESA jest dodatkowym gniazdem umieszczanym w jednej lini z gniazdem ISA. Daje to możiwość użytkowania w takim gnieżdzie kart nowego standaraj, które sięgają swoimi stykami do dodatkowego gniazda, jak i kart ISA. Płyta główna standartu VESA jest tańsza od EISA (zważywszy istotę jej budowy). Również karły rozszerzenia pracujące w tym systemie są tańsze. Karty graficzne Vl.B są 2-3 razy szybsze od swoich konkurentek. Dodatkowy wzrost wydajności karty w środowisku Windows gwarami ją specialne opracowane procesory graficzne: Weitek W5086 S386C911, które jednak podczas pracy w środowisku DOS nie dają żadnej korzyści. Wgniazdach typu Vl.B można umieszczać oprócz karty sterownika monitora także kontrolery dysku.

Magistrala PCI (Peripherial Component Interconnect)

Magistrala PCI opracowana przez kiteta jest rozwiązaniem 32 bitowej szyny lokalnej. Pomimo zbliżonych parametrów w dość krótkim czasie wyparła magistralę VESA. Stało się tak dlatego że magistrala PCI jest niezależna od typu procesora. Może ona pracować z częstotliwością do 33 MHz. co daje przepustowość w granicach 132 MB/s Magistrala PCI pracze w trybie bursl. co oznacza dostęp do adresowaneg obiektu w jednym takcie zegarowym. Zdefiniowane jest róywrleż 64 bitowe rozszerzenie magistrali PCI. Które umożliwia transfer danych z prędkością do 264 MB/s i częstotliwością 66MHł Gniazda magistrali PCI odbiegają kształtem od gniazd ISA i VESA, co irticmożliwia umieszczenie karty PCI w niewłaściwym miejscu. Gniazda magistrli PCI mogą mieć kilka wariantów. Klucz uniemożliwiający włożenie niewłaściwego typu karły jest umieszczony w różnych miejscach zależnie od poziomu napięcia zasilającego magistralę: 3.3V lub 5V. Magistrala PCI daje możliwość tworzenia złożonych systemów. Wjednym systemie, zgodnie ze specyfikacją 2.1 standartu PCI może współpracować do 256 magistral PCI, przy czym każda z nich możeobslugiwać do 32 urządzeń PCI. a każde urządzenie może pełnić do 8 funkcji. O możliwościach ardiitektiiry PCI może świadczyć fakt, że w produkowanych obecnie komputerach wykożystywana jest tylko jedna magistrala PCI obslugijąca 10 urządzeń. Na płytach głównych umieszcza się zwykle 4 gniazda PCI (standart dopuszcza 32 gniazda).

Magistrala AGP (Accelerated Graphics Port)

AGP został stworzony przez Intela nie po to, by wyprzeć magistralę PCI, ale by słać się jej uzupełnieniem. 132 megabajty na sekundę olerowane przez PCI okazały się zbyt małą prędkością dla coraz bardziej wymagających aptikacji. korzystających z grafiki przestrzennej; powodem stały się ogromne ilości tekstur nakładane na trójwymiarowe obiekty. Profesjonalne, ale i bardzo drogie akceleratory graficzne mają własną pamięć tekstur (czasem dochodzącą do 64 MB), jednak rozwiązanie to, mimo niskich cen pamięci, nadal jest za drogie dla użytkowników prywatnych. Także tanie karty graficzne ładują aktualnie wykorzystywane tekstury do własnej pamięci, ale nawet 4-magabajłowe akceleratory zostawiają na nie 'zaledwie* 2-2.5 MB pamięci. AGP. dzięki szybkości przesyłania danych wynoszaęęj 529 MB/s <»■>/ podziałowi na szynę danych oraz szynę adresową, pozwala procesorowi karty graficznej pobierać tekstury bezpośrednio z pamięci operacyjnej komputera (dla optymalnej pracy zalecana jest pamięć SDRAM). Zatem karły AGP całą swoją lokalną pamięć mogą w zupełności przeznaczyć vtyłącznie na bu lor ramki oraz bulor Z.

Prędkości magistral PCI oraz AGP

(wHB/s*

600 500 400 300 200 100 0

PO    ASP IGP66MHZ

niepełna    pełna

ft-P    irplementegi inpłenenuąj
