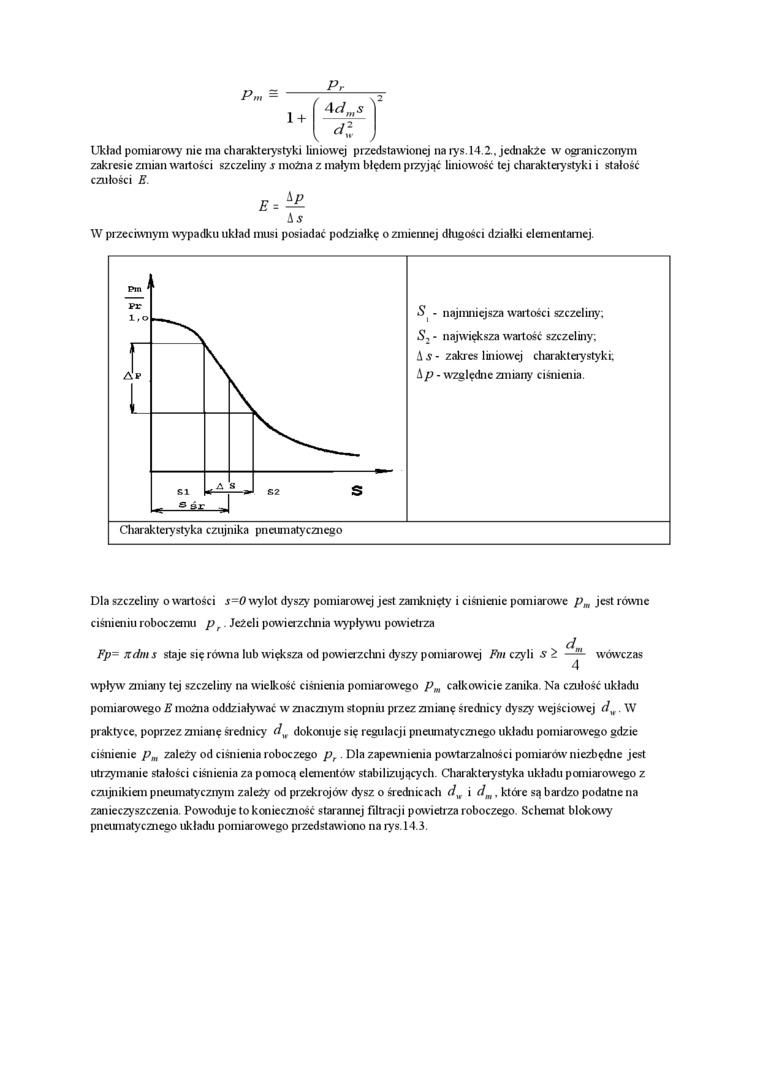

Układ pomiarowy nie ma charakterystyki liniowej przedstawionej na rys. 14.2 , jednakże w ograniczonym zakresie zmian wartości szczeliny s można z małym błędem przyjąć liniowość tej charakterystyki i stałość czułości E.

E~-


p,

Pm =


A s

W przeciwnym wypadku układ musi posiadać podziałkę o zmiennej dhigości działki elementarnej.


- najmniejsza wartości szczeliny; S2 - największa wartość szczeliny;

A $ - zakres liniowej diaraktaystyki; Ap - względne zmiany ciśnienia.


Charakterystyka czujnika pneumatycznego


Dla szczeliny o wartości j=0 wylot dyszy pomiarowej jest zamknięty i ciśnienie pomiarowe p„ jest równe ciśnieniu roboczemu pr. Jeżeli powicrzdinia wypływu powietrza

Fp= ndm s staje się równa lub większa od powierzdtni dyszy pomiarowej Fin czyli 5    wówczas

4

wpływ zmiany tej szczeliny na wielkość ciśnienia pomiarowego pm całkowicie zanika. Na czułość układu pomiarowego E można oddziaływać w znacznym stopniu przez zmianę średnicy dyszy wejściowej dw. W praktyce, poprzez zmianę średnicy dH. dokonuje się regulacji pnetunatycznego układu pomiarowego gdzie ciśnienie pm zależy od ciśnienia roboczego pr. Dla zapewnienia powtarzalności pomiarów niezbędne jest utrzymanie stałości ciśnienia za pomocą elementów stabilizujących. Charakterystyka układu pomiarowego z czujnikiem pneumatycznym zależy od przekrojów dysz o średnicach d„ i dm, które są bardzo podatne na zanieczyszczenia. Powoduje to konieczność starannej filtracji powietrza roboczego. Schemat blokowy pneumatycznego układu pomiarowego przedstawiono na rys. 14.3.
