Politechnika Lubelska	Laboratorium podstaw elektroniki
w Lublinie	Ćwiczenie nr 2
		Semestr IV	Grupa: ED4.5	Rok akademicki: 1996/97
Temat ćwiczenia: Badanie właściwości impulsowych tranzystora.			Data wykonania: 24.02.1997	Ocena:

1.Wyznaczniewartości prądu bazy na granicy nasycenia.

Napięcie na zasilaczu z₁ równe 0V to U_{CE odc}=10.5V ( stan odcięcia tranzystora ).

Dla U_CE=0.5V I_Bmin=0.1mA (minimalny prąd bazy przy którym tranzystor jest już w stanie nasycenia.U_BC=0.)

2.Wyznaczanie wartości napięć sterujących przy których wsp. przesterowania osiąga założone wartości.

KF	IB	UZ
-	mA	V
1	0.1	0.48
2	0.2	0.77
4	0.4	1.42
8	0.8	2.68
16	1.6	5.23

3.Praca tranzystora w układzie przełącznika.

Praca przy sterowaniu napięciem jednobiegunowym.

KF	UZ	td	tn	tp	to
-	V	ms	ms	ms	ms
1	0.5	0	40	8	48
2	0.75	0	20	24	56
4	1	0	8	40	72
8	1.25	0	4	48	80
16	5	0	4	72	120

Rys.1.Charakterystyka zależności czasu narastania t_n od współczynnika przesterowania K_f tn=f(K_F)

Rys.2.Charakterystyka zależności czasu przeciągania t_p od współczynnika przesterowania K_f t_p=f(K_F)

Rys.3.Charakterystyka zależności czasu opadania t₀ od współczynnika przesterowania K_f

t_o=f(K_F)

Praca przy sterowaniu napięciem jednobiegunowym. Badania wpływu pojemności przyspieszającej na czasy przełączenia tranzystora.

Schemat pomiarowy.

CB	KF	td	tn	tp	to
pF	-	ms	ms	ms	ms
	1	0	16	8	24
	2	0	8	8	16
100	4	0	4	16	8
	8	0	4	12	8
	16	0	0	8	40
	1	0	16	4	20
	2	0	8	4	16
500	4	0	8	8	8
	8	0	4	12	4
	16	0	0	8	8

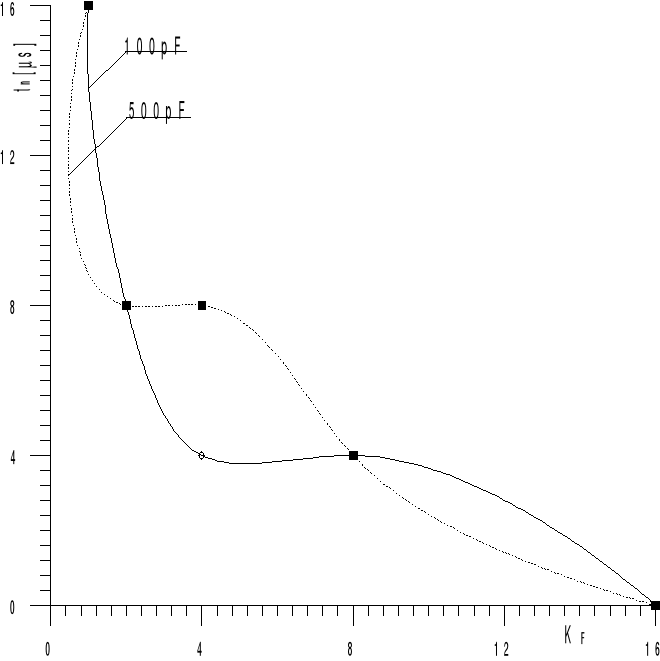

Rys.4.Charakterystyka zależności czasu narastania t_n od współczynnika przesterowania K_f przy różnych pojemnościach przyśpieszających t_n=f(K_F).

Rys.5.Charakterystyka zależności czasuprzeciągania t_p od współczynnika przesterowania K_f przy różnych pojemnościach przyśpieszających t_p=f(K_F).

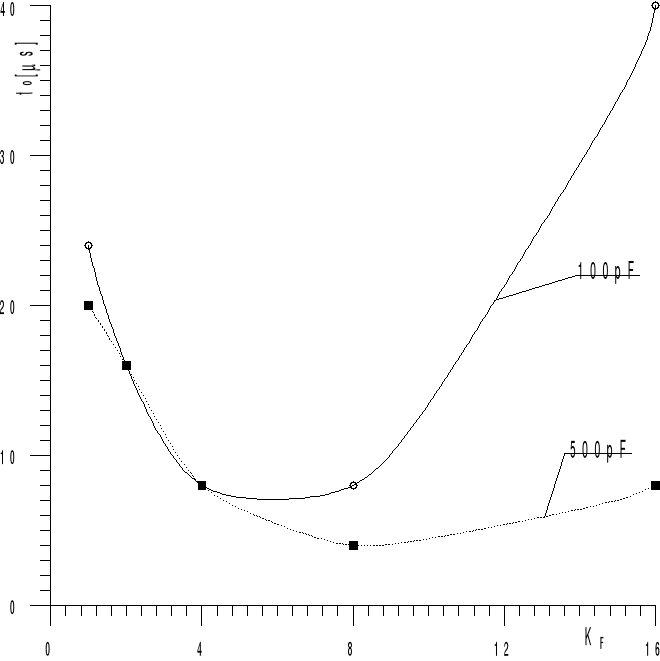

Rys.6.Charakterystyka zależności czasu opadania t₀ od współczynnika przesterowania K_f przy różnych pojemnościach przyśpieszających t_o=f(K_F)

4.Wnioski

---
