Politechnika Lubelska |
Laboratorium podstaw elektroniki |
|||
w Lublinie |
wiczenie nr 2 |
|||
Kadubowski Krzysztof |
Semestr IV |
Grupa: ED4.4 |
Rok akademicki: 1996/97 |
|
Temat wiczenia: Badanie waciwoci impulsowych tranzystora. |
Data wykonania: 26.02.1997 |
Ocena: |
||
1.Wyznaczniewartoci prdu bazy na granicy nasycenia.
Dla napicia na wejciu ukadu Uwe= 0V warto napici UCE odc=10.5V
Dla napicia UCE=0.5V warto prdu bazy IBmin=0.1mA

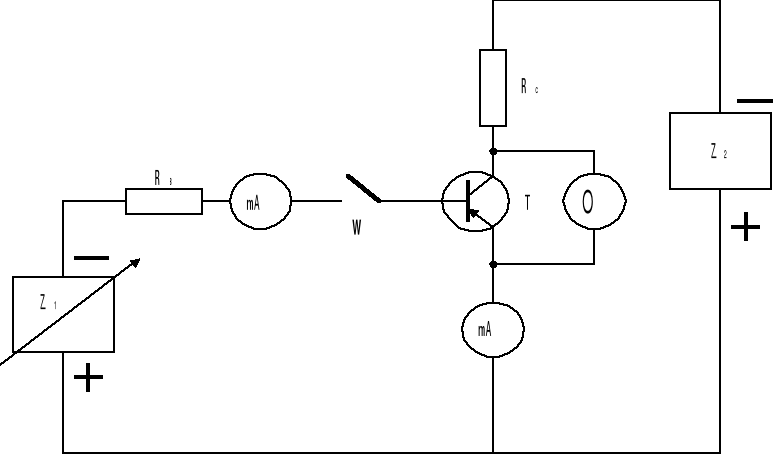

Ukad pomiarowy dla punktu 1
2.Wyznaczanie wartoci napi sterujcych przy których wsp. przesterowania osiga zaoone wartoci.
Ukad pomiarowy taki jak w punkcie pierwszym
KF |
IB |
UZ |
- |
mA |
V |
1 |
0.1 |
0,5 |
2 |
0.2 |
0,76 |
4 |
0.4 |
1,40 |
8 |
0.8 |
2,68 |
16 |
1.6 |
5,21 |

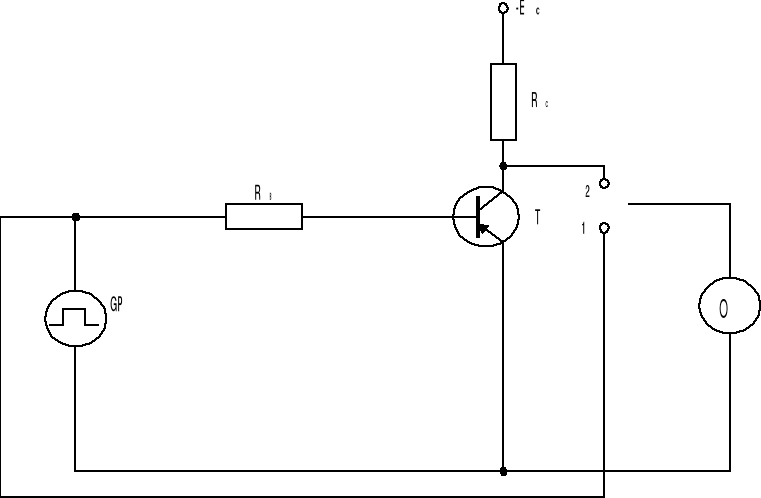

3.Praca tranzystora w ukadzie przecznika.
Praca przy sterowaniu napiciem jednobiegunowym.
KF |
UZ |
td |
tn |
tp |
to |
- |
V |
ms |
ms |
ms |
ms |
1 |
0,5 |
0 |
45 |
10 |
45 |
2 |
0,76 |
0 |
30 |
20 |
55 |
4 |
1,40 |
0 |
15 |
40 |
70 |
8 |
2,68 |
0 |
10 |
50 |
80 |
16 |
5,21 |
0 |
5 |
75 |
120 |
.
.

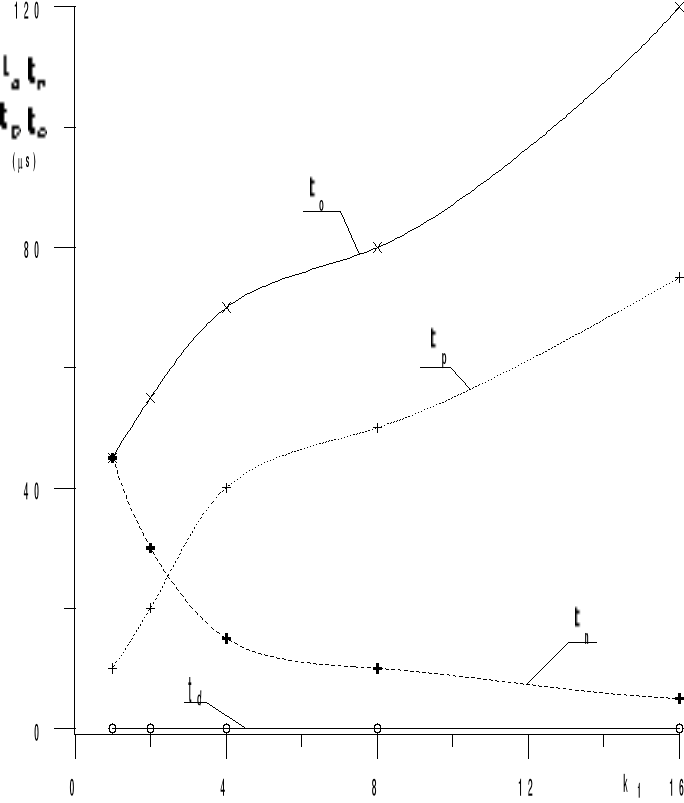

Praca przy sterowaniu napiciem jednobiegunowym

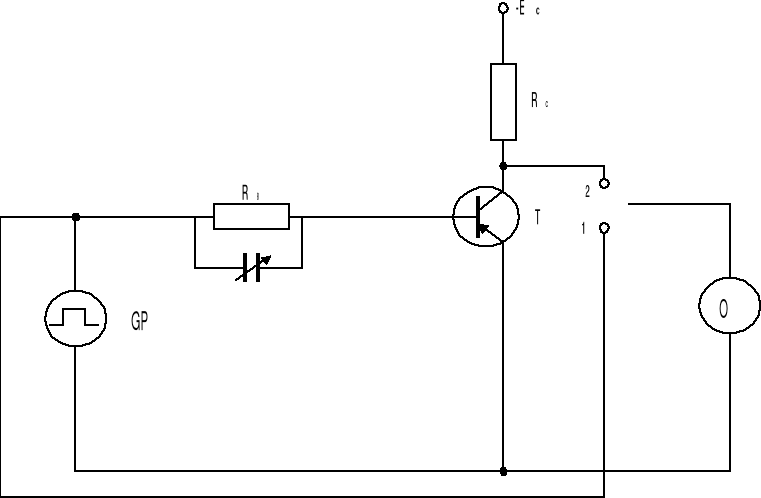

Badania wpywu pojemnoci przyspieszajcej na czasy przeczenia tranzystora
CB |
KF |
td |
tn |
tp |
to |
pF |
- |
ms |
ms |
ms |
ms |
|
1 |
4 |
15 |
10 |
25 |
|
2 |
4 |
8 |
10 |
20 |
100 |
4 |
4 |
5 |
15 |
10 |
|
8 |
4 |
5 |
15 |
10 |
|
16 |
4 |
0 |
10 |
20 |
|
1 |
4 |
15 |
5 |
25 |
|
2 |
4 |
8 |
5 |
20 |
500 |
4 |
4 |
8 |
5 |
10 |
|
8 |
4 |
5 |
10 |
10 |
|
16 |
4 |
5 |
5 |
10 |

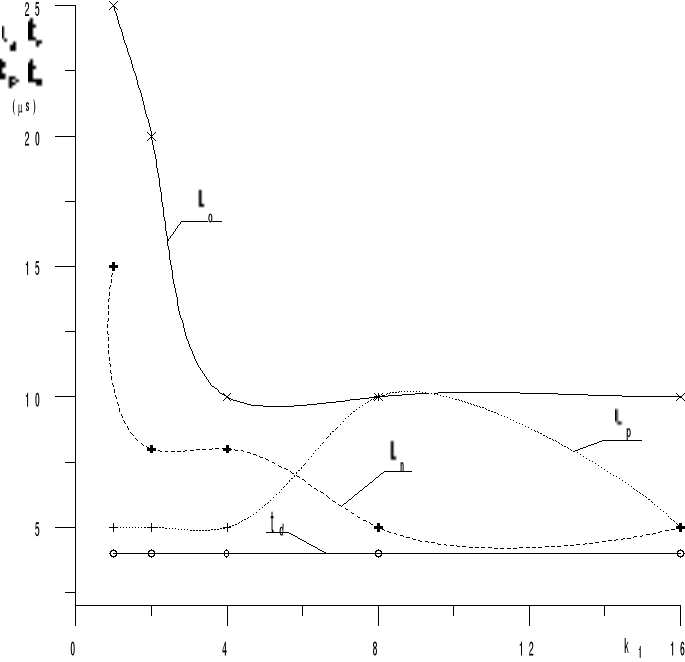

Charakterystyki dla pojemnoci 100pF

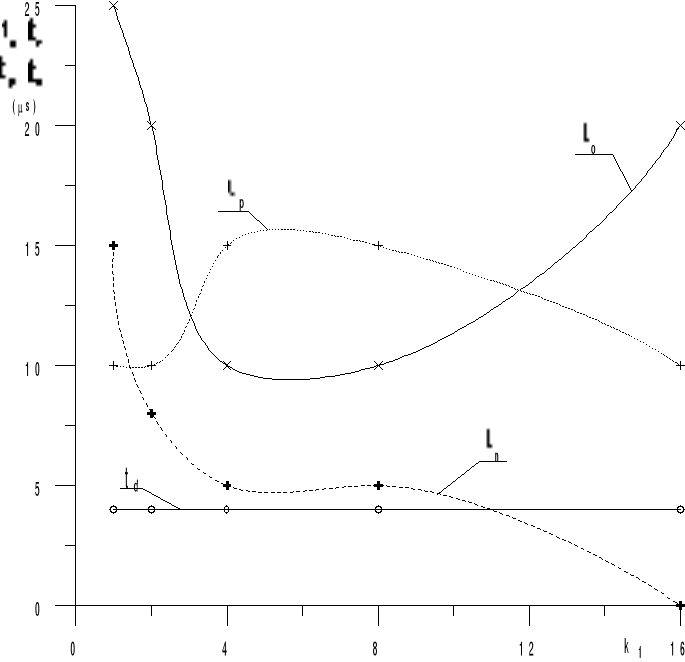

Charakterystyki dla pojemnoci 500pF
Wnioski:
W wiczeniu badano prac tranzystora w ukadzie przecznika oraz wpyw pojemnoci dodatkowej na zachowanie si ukadu.
Wraz ze wzrostem przesterowania czas narastania spada natomiast przecigania i opadania rós. Czasu opónienia ze wzgldu na zastosowany oscyloskop nie dao si zmierzy.
Otrzymane wyniki (z pewn niedokadnoci) potwierdzaj zaoenia teoretyczne dotyczce zachowania si tych czasów w zalenoci od wspóczynnika kf.
W ukadach z pojemnociami przyspieszajcymi nastpio skrócenie czasów narastania
i opadania, co potwierdza celowo zastosowania dodatkowej pojemnoci w celu przyspieszenia reakcji ukadu na zmiany impulsu wejciowego.
