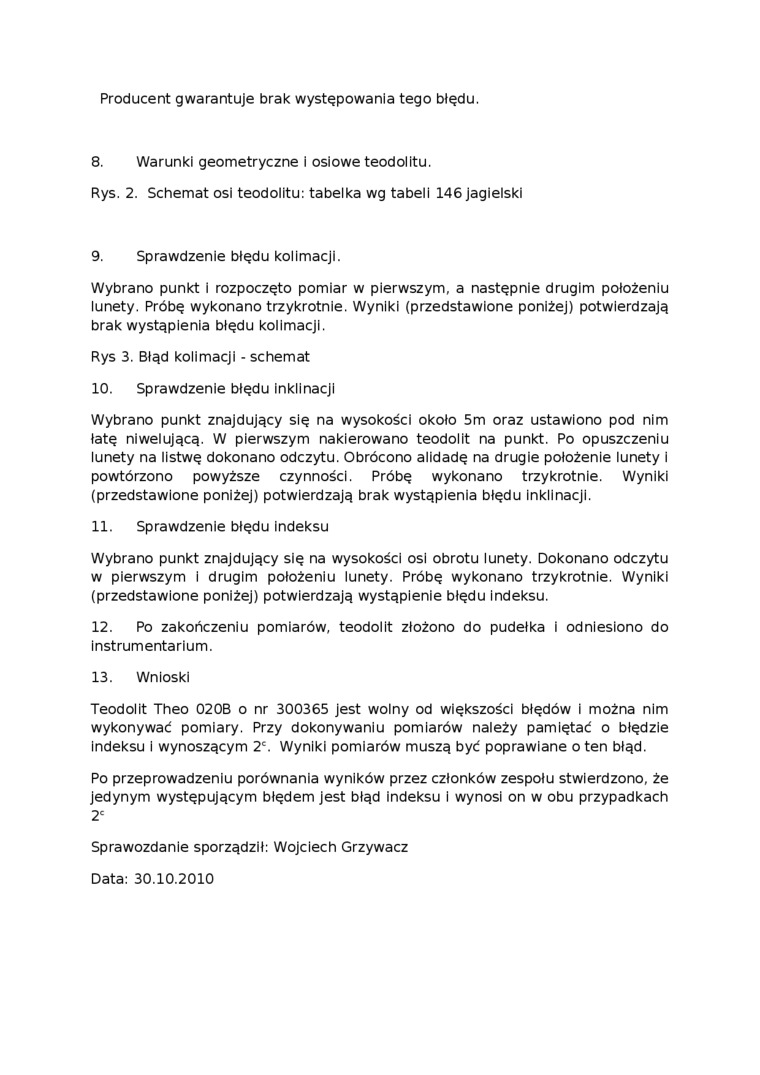

Producent gwarantuje brak występowania tego błędu.

8. Warunki geometryczne i osiowe teodolitu.

Rys. 2. Schemat osi teodolitu: tabelka wg tabeli 146 jaglelski

9.    Sprawdzenie błędu kolimacji.

Wybrano punkt I rozpoczęto pomiar w pierwszym, a następnie drugim położeniu lunety. Próbę wykonano trzykrotnie. Wyniki (przedstawione poniżej) potwierdzają brak wystąpienia błędu kolimacji.

Rys 3. Błąd kolimacji - schemat

10.    Sprawdzenie błędu inklinacji

Wybrano punkt znajdujący się na wysokości około 5m oraz ustawiono pod nim łatę niwelującą. W pierwszym nakierowano teodolit na punkt. Po opuszczeniu lunety na listwę dokonano odczytu. Obrócono aildadę na drugie położenie lunety i powtórzono powyższe czynności. Próbę wykonano trzykrotnie. Wyniki (przedstawione poniżej) potwierdzają brak wystąpienia błędu inklinacji.

11.    Sprawdzenie błędu indeksu

Wybrano punkt znajdujący się na wysokości osi obrotu lunety. Dokonano odczytu w pierwszym i drugim położeniu lunety. Próbę wykonano trzykrotnie. Wyniki (przedstawione poniżej) potwierdzają wystąpienie błędu indeksu.

12.    Po zakończeniu pomiarów, teodolit złożono do pudełka I odniesiono do instrumentarium.

13.    Wnioski

Teodolit Theo 020B o nr 300365 jest wolny od większości błędów i można nim wykonywać pomiary. Przy dokonywaniu pomiarów należy pamiętać o błędzie indeksu i wynoszącym 2e. Wyniki pomiarów muszą być poprawiane o ten błąd.

Po przeprowadzeniu porównania wyników przez członków zespołu stwierdzono, że jedynym występującym błędem jest błąd indeksu i wynosi on w obu przypadkach

2=

Sprawozdanie sporządził: Wojciech Grzywacz

Data: 30.10.2010
