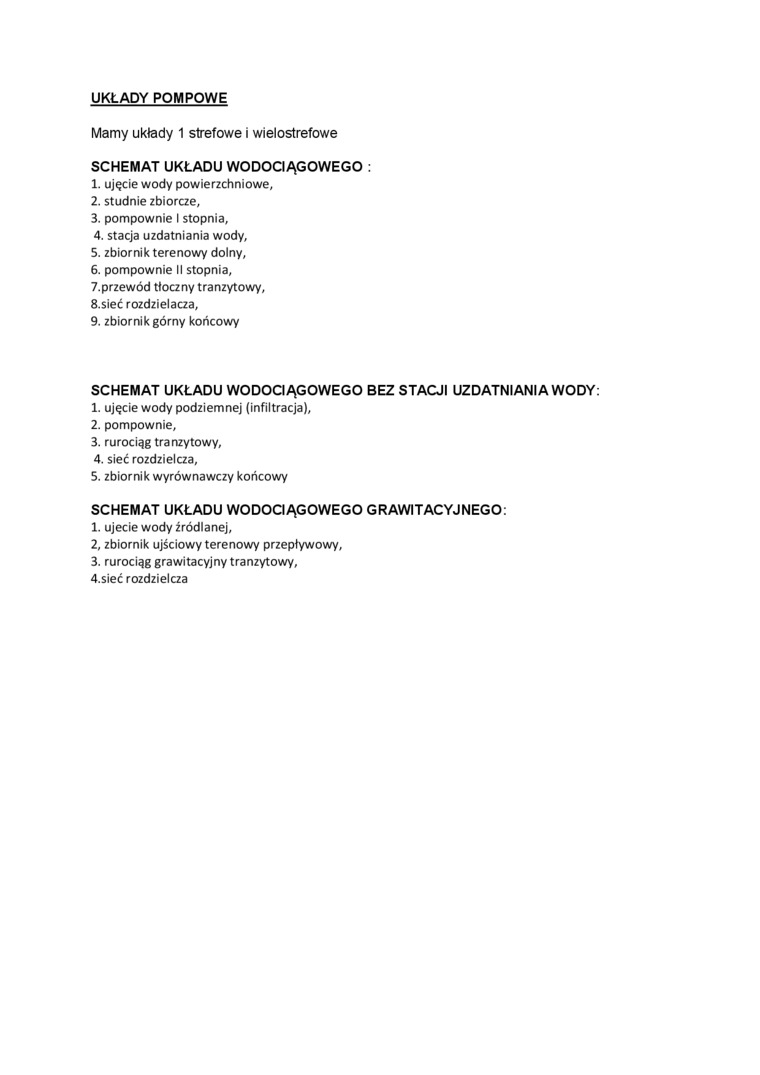

UKŁADY POMPOWE

Mamy układy 1 strefowe i wielostrefowe

SCHEMAT UKŁADU WODOCIĄGOWEGO :

1.    ujęcie wody powierzchniowe,

2.    studnie zbiorcze,

3.    pompownie I stopnia,

4.    stacja uzdatniania wody,

5.    zbiornik terenowy dolny,

6.    pompownie II stopnia,

7. przewód tłoczny tranzytowy,

8. sieć rozdzielacza,

9.    zbiornik górny końcowy

SCHEMAT UKŁADU WODOCIĄGOWEGO BEZ STACJI UZDATNIANIA WODY

1.    ujęcie wody podziemnej (infiltracja),

2.    pompownie,

3.    rurociąg tranzytowy,

4.    sieć rozdzielcza,

5.    zbiornik wyrównawczy końcowy

SCHEMAT UKŁADU WODOCIĄGOWEGO GRAWITACYJNEGO:

1.    ujecie wody źródlanej,

2.    zbiornik ujściowy terenowy przepływowy,

3.    rurociąg grawitacyjny tranzytowy,

4. sieć rozdzielcza
