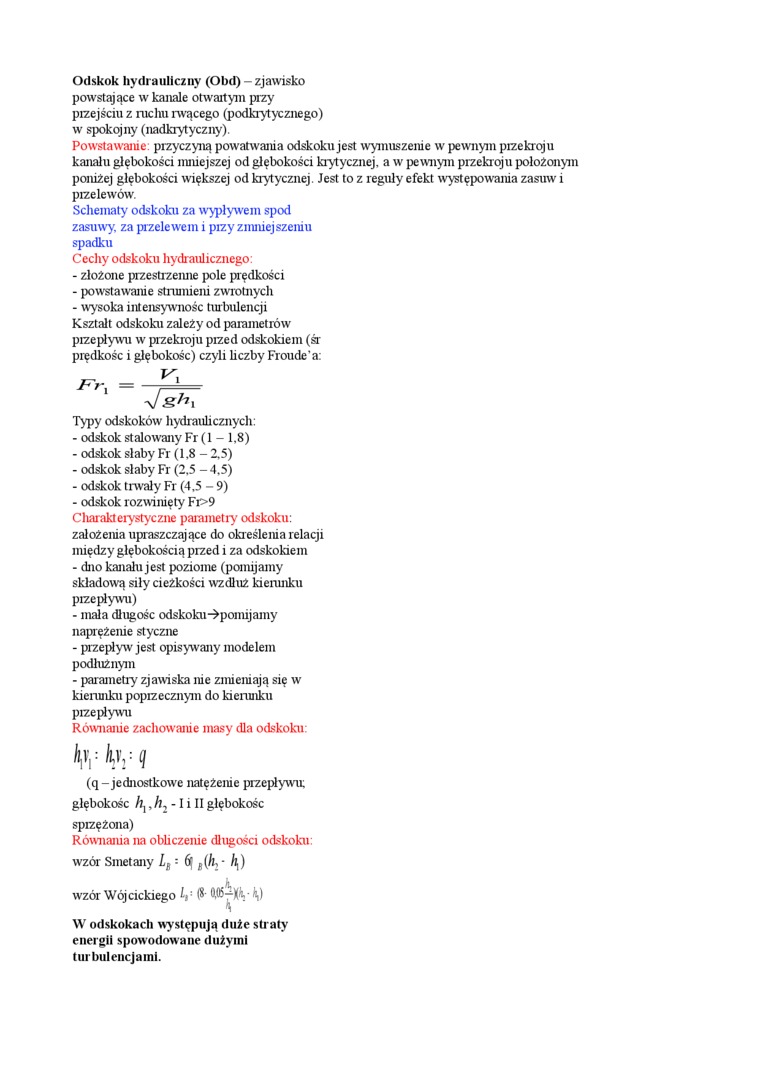

Odskok hydrauliczny (Obd) - zjawisko powstające w kanale otwartym przy przejściu z ruchu rwącego (podbytyeznego) w spokojny (nadkrytyczny).

Powstawanie: przyczyną powal wania odskoku jest wymuszenie w pewnym przekroju kanału głębokości niniejszej od głębokości krytycznej, a w pewnym przekroju położonym poniżej głębokości większej od krytycznej. Jest to z reguły efekt występowania zasuw i przelewów.

Schematy odskoku za wypływem spod zasuwy, za przelewem i przy zmniejszeniu spadku

Cechy odskoku hydraulicznego:

-    złożone przestrzeruie pole prędkości

-    powstawanie strumieni zwrotnych

-    wysoka intensywność turbulencji Kształt odskoku zależy od parametrów przepływu w przekroju przed odskokiern (śr prędkość i głębokość) czyli liczby Froude a:

Typy odskoków hydraulicznych:

-    odskok stalowany Fr (1 - 1,8)

-    odskok słaby Fr (1.8 - 2,5)

-    odskok słaby Fr (2.5 - 4.5)

-    odskok trwały Fr (4.5 - 9)

-    odskok rozwinięty Fr>9 Cliaraklerystyczne parametry odskoku: założenia upraszczające do określenia relacji między głębokością przed i za odskokiern

-    dno kanału jest poziome (pomijamy składową siły ciężkości wzdłuż kierunku przepływu)

-    mała długość odskokupomijarny naprężenie styczne

-    przepływ jest opisywany modelem podłużnym

-    parametry zjawiska nie zmieniają się w kierunku poprzecznym do kierunku przepływu

Równanie zachowanie masy dla odskoku:

Vr by ?

(q - jednostkowe natężenie przepływu; głębokość A, , A, -1 i II głębokość sprzężona)

Równania na obliczenie długości odskoku: wzór Smetany Lt 6[ B(h: • ^)

W odskokach występują duże straty energii spowodowane dużymi turbulencjami.
