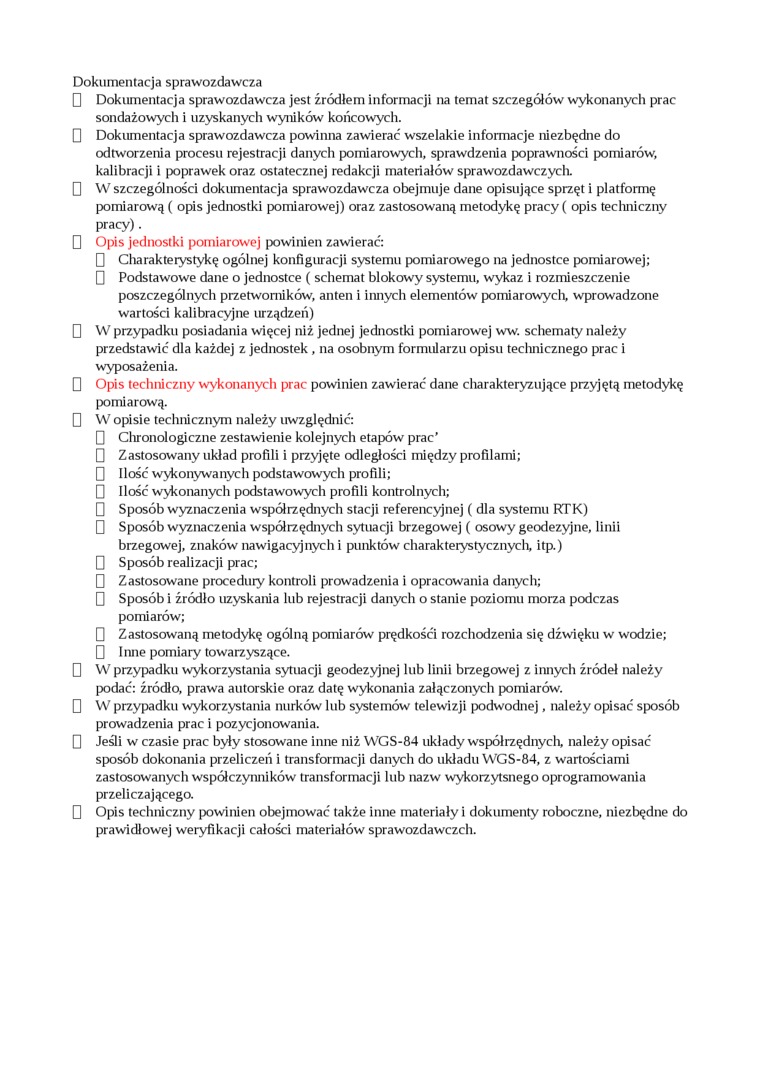

Dokumentacja sprawozdawcza

[] Dokumentacja sprawozdawcza jest źródłem informacji na temat szczegółów wykonanych prac sondażowych i uzyskanych wyników końcowych.

D Dokumentacja sprawozdawcza powinna zawierać wszelakie informacje niezbędne do

odtworzenia procesu rejestracji danych pomiarowych, sprawdzenia poprawności pomiarów, kalibracji i poprawek oraz ostatecznej redakcji materiałów sprawozdawczych.

[] W szczególności dokumentacja sprawozdawcza obejmuje dane opisujące sprzęt i platformę pomiarową ( opis jednostki pomiarowej) oraz zastosowaną metodykę pracy ( opis techniczny pracy).

□    Opis jednostki pomiarowej powinien zawierać:

[] Charakterystykę ogólnej konfiguracji systemu pomiarowego na jednostce pomiarowej;

□    Podstawowe dane o jednostce ( schemat blokowy systemu, wykaz i rozmieszczenie poszczególnych przetworników, anten i innych elementów pomiarowych, wprowadzone wartości kalibracyjne urządzeń)

[] W przypadku posiadania więcej niż jednej jednostki pomiarowej ww. schematy należy przedstawić dla każdej z jednostek , na osobnym formularzu opisu technicznego prac i wyposażenia.

Q Opis techniczny wykonanych prac powinien zawierać dane cliarakteryzujące przyjętą metodykę pomiarową.

□    W opisie technicznym należy uwzględnić:

□    Chronologiczne zestawienie kolejnych etapów prac'

□    Zastosowany układ profili i przyjęte odległości między profilami;

□    Ilość wykonywanych podstawowycli profili;

□    Ilość wykonanych podstawowych profili kontrolnych;

Q Sposób wyznaczenia współrzędnych stacji referencyjnej ( dla systemu RTK)

□    Sposób wyznaczenia współ rzędnych sytuacji brzegowej ( osowy geodezyjne, linii brzegowej, znaków nawigacyjnych i punktów charakterystycznych, itp.)

□    Sposób realizacji prac;

D Zastosowane procedury kontroli prowadzenia i opracowania danych;

[] Sposób i źródło uzyskania lub rejestracji danych o stanie poziomu morza podczas pomiarów;

D Zastosowaną metodykę ogólną pomiarów prędkości rozchodzenia się dźwięku w wodzie;

D Inne pomiary towarzyszące.

[] W przypadku wykorzystania sytuacji geodezyjnej lub linii brzegowej z innych źródeł należy podać: źródło, prawa autorskie oraz datę wykonania załączonych pomiarów.

□    W przypadku wykorzystania nurków lub systemów telewizji podwodnej, należy opisać sposób prowadzenia prac i pozycjonowania.

Q Jeśli w czasie prac były stosowane inne niż WGS-84 układy współrzędnych, należy opisać sposób dokonania przeliczeń i transformacji danych do układu WGS-84, z wartościami zastosowanych współczynników transformacji lub nazw wykorzytsnego oprogramowania przeliczającego.

□    Opis techniczny powinien obejmować także inne materiały i dokumenty roboczne, niezbędne do prawidłowej weryfikacji całości materiałów sprawozdawczch.
