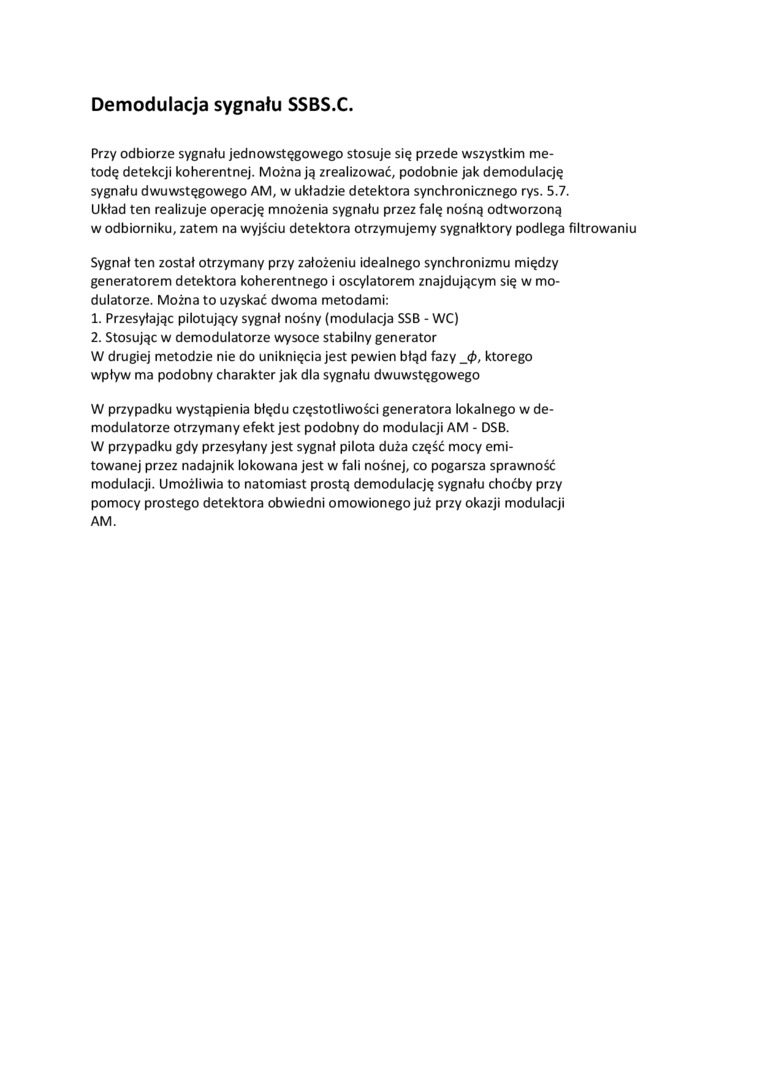

Demodulacja sygnału SSBS.C.
Przy odbiorze sygnału jednowstęgowego stosuje się przede wszystkim metodę detekcji koherentnej. Można ją zrealizować, podobnie jak demodulację sygnału dwuwstęgowego AM, w układzie detektora synchronicznego rys. 5.7.
Układ ten realizuje operację mnożenia sygnału przez falę nośną odtworzoną w odbiorniku, zatem na wyjściu detektora otrzymujemy sygnałktory podlega filtrowaniu
Sygnał ten został otrzymany przy założeniu idealnego synchronizmu między generatorem detektora koherentnego i oscylatorem znajdującym się w modulatorze. Można to uzyskać dwoma metodami:
1. Przesyłając pilotujący sygnał nośny (modulacja SSB - WC)
2. Stosując w demodulatorze wysoce stabilny generator
W drugiej metodzie nie do uniknięcia jest pewien błąd fazy jp, ktorego wpływ ma podobny charakter jak dla sygnału dwuwstęgowego
W przypadku wystąpienia błędu częstotliwości generatora lokalnego w demodulatorze otrzymany efekt jest podobny do modulacji AM - DSB.
W przypadku gdy przesyłany jest sygnał pilota duża część mocy emitowanej przez nadajnik lokowana jest w fali nośnej, co pogarsza sprawność modulacji. Umożliwia to natomiast prostą demodulację sygnału choćby przy pomocy prostego detektora obwiedni omowionego już przy okazji modulacji AM.
